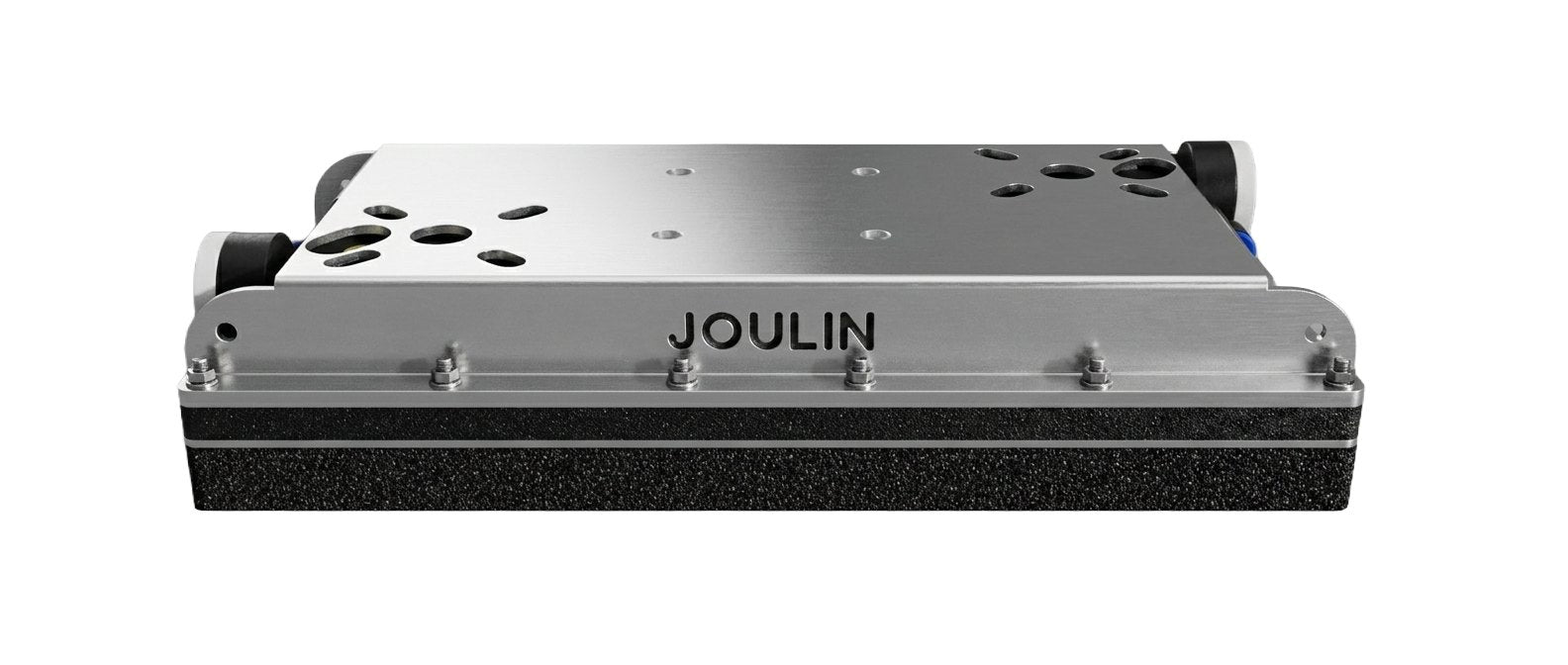

PLUG&PICK Foam Vacuum Gripper PP200 x 400

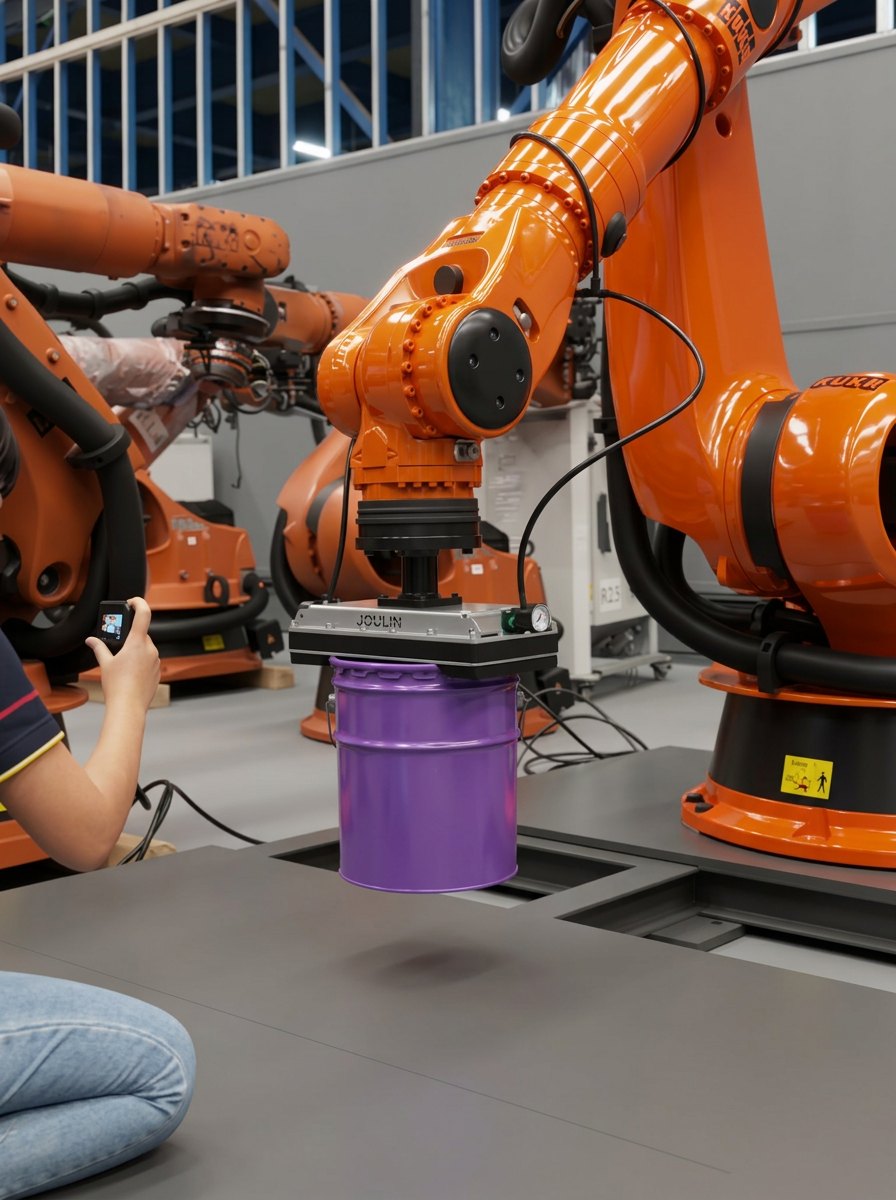

Gripper neumático con tecnología VG y fuente de vacío integrada (3STX4). Diseñado para manipular productos individuales, capas completas, slipsheets y pallets sin reajustes. Incluye foam pad reemplazable y conexión rápida de aire de 10 mm. Presión de alimentación: 6 bar (87 psi).

Datos Generales

• Rango del gripper: Plug&Pick (PP200 x 400)
• Tecnología: VG, Valve Gripper
• Dimensiones nominales: PP200 x 400 mm
• Paso: P20, 20 mm
• Foam Pad reemplazable: PPF200.400-20
• Fuente de vacío integrada: 3STX4

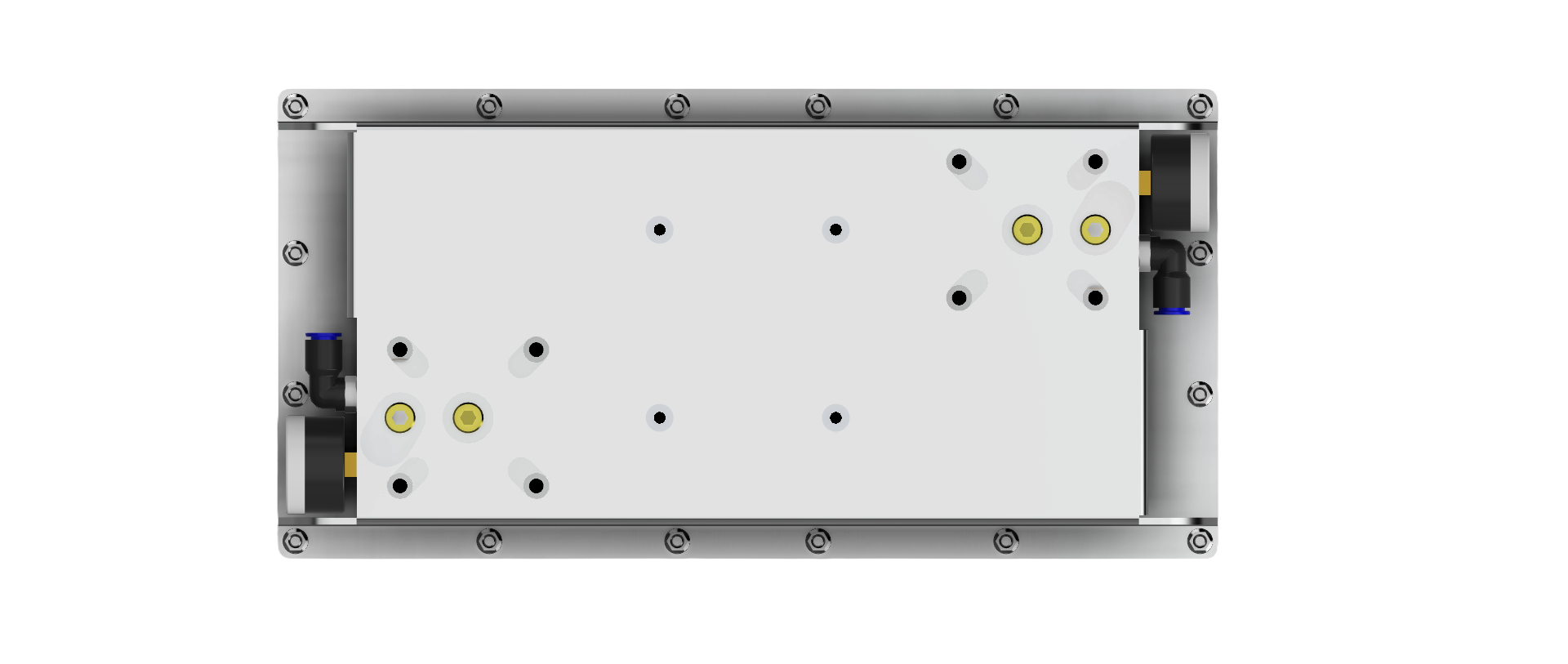

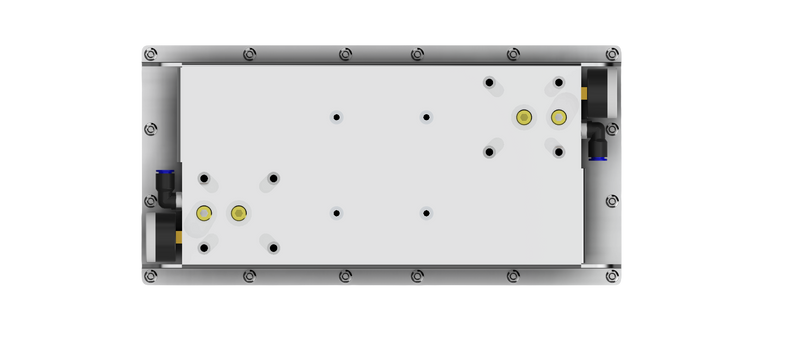

• Instalación: Conexión rápida de aire de 10 mm, blow-off y fijación con pernos M6
• Zonas independientes: 2 zonas estándar

Datos Técnicos, presión de alimentación: 6 bar / 87 psi

• Referencia: PP-VG200x400P20-3STX4
• Consumo de aire: 7 (14.84) Nl/s (scfm)
• Flujo máximo: 24 (50.8) Nl/s (scfm)
• Masa: 6.15 kg (13.56 lbs)
• Foam Pad: PPF200.400-20
• Generador: 2 x PPMD

Capacidad de sujeción, cobertura total

VG PP200 x 400, fuerza de sujeción N (lbs)

• No porosa, similar al acero: 20% vacío: 640 (140.8); 40% vacío: 1170 (257.4); 60% vacío: 1420 (312.4)
• Semiporosa, similar a la madera: 20% vacío: 360 (79.2); 40% vacío: 500 (110); 60% vacío: 650 (143)
• Porosa, similar al cartón: 20% vacío: 300 (66); 40% vacío: 490 (107.8); 60% vacío: 650 (143)

Descripción Técnica Completa

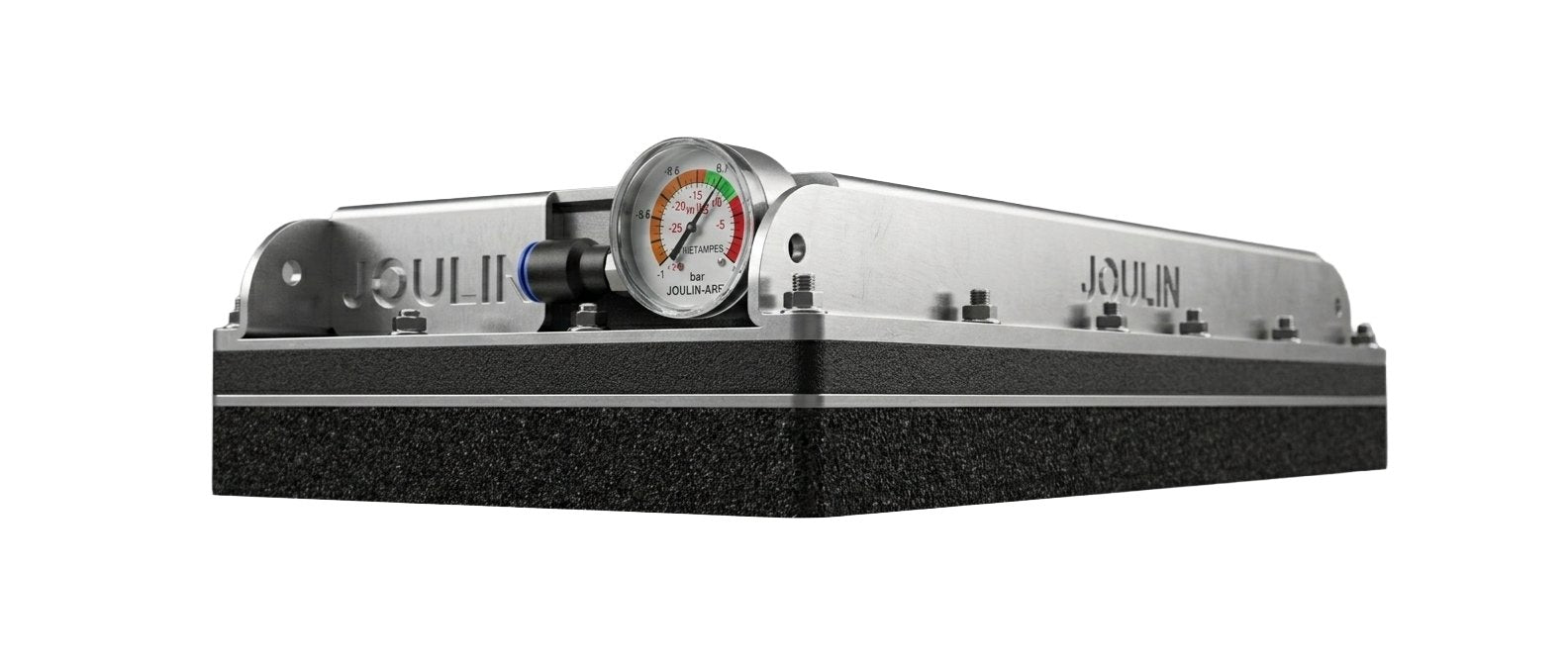

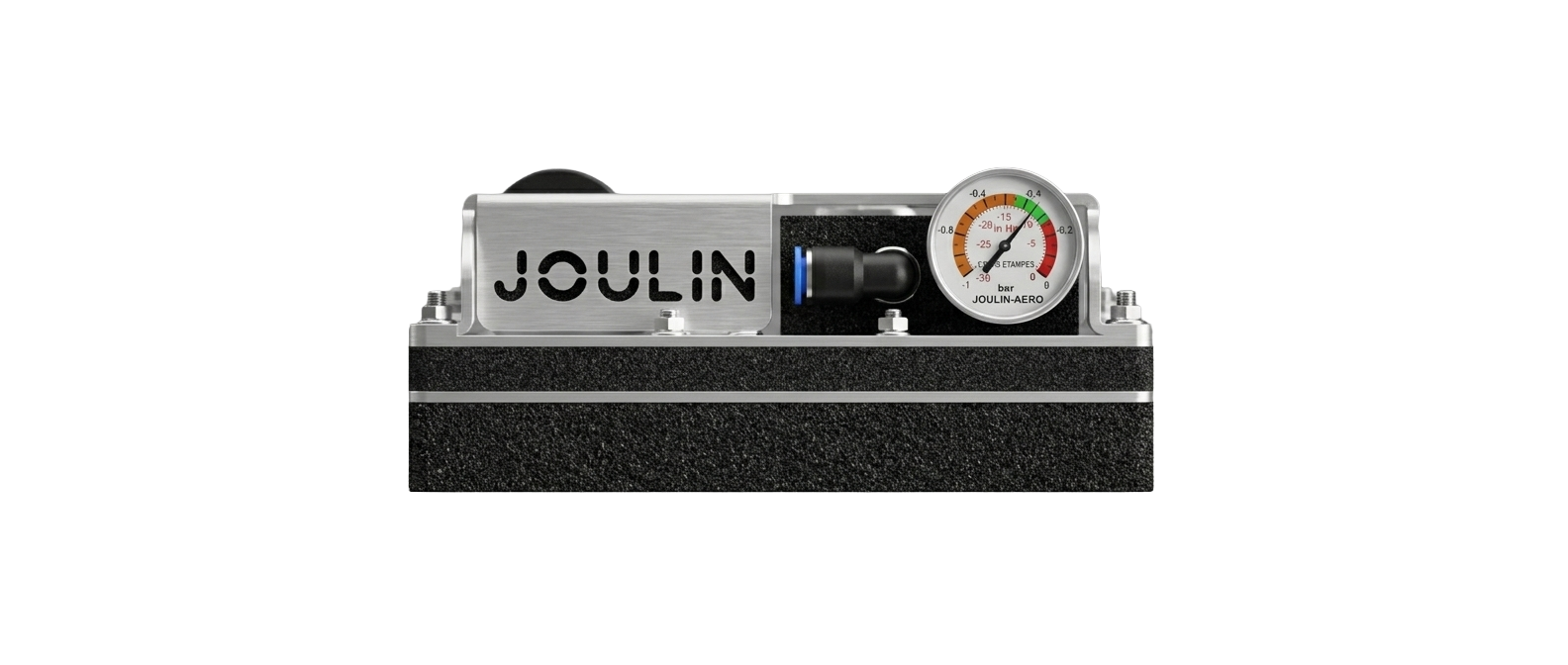

PP-VG200x400P20-3STX4. PP200 x 400, Plug&Pick Foam Vacuum Gripper con tecnología VG, configuración P20, 20 mm y fuente de vacío integrada 3STX4. Diseñado para manipular productos individuales o a capas completas, slips sheets y pallets sin reajustes. Incluye espuma reemplazable, conexión rápida de aire comprimido de 10 mm, manómetro de vacío, conexión de blow-off, cubierta de aluminio reductora de ruido y fijación con pernos M6. La fuerza de sujeción depende del nivel de vacío y la porosidad de la superficie. Para grippers PG se recomienda una cobertura del ...
