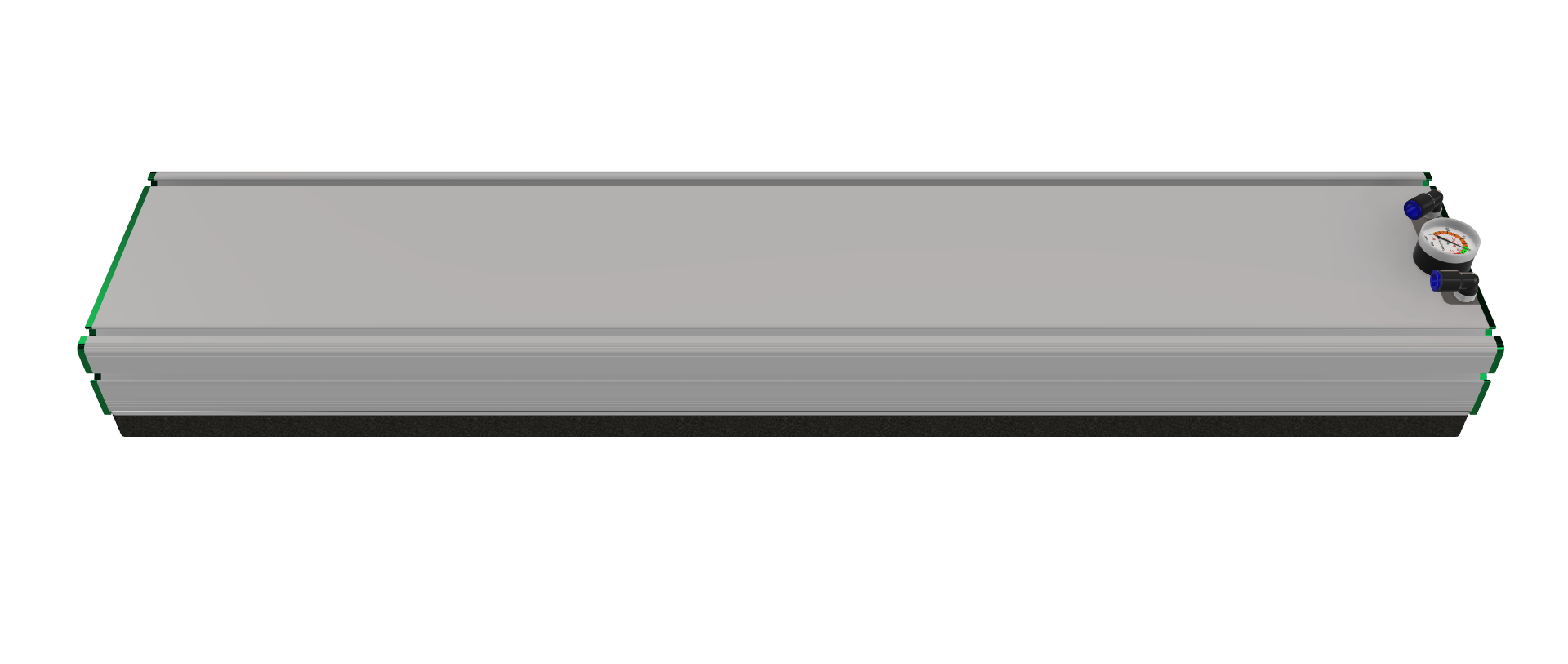

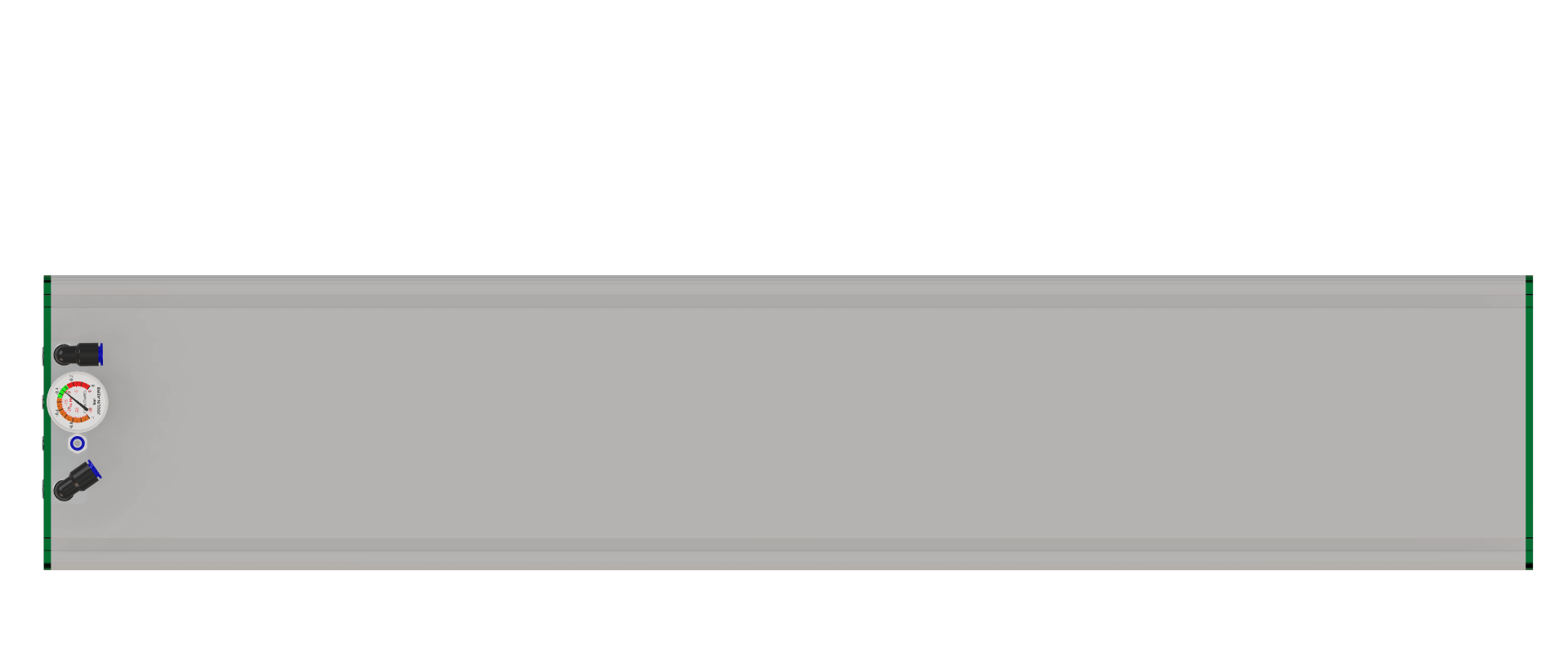

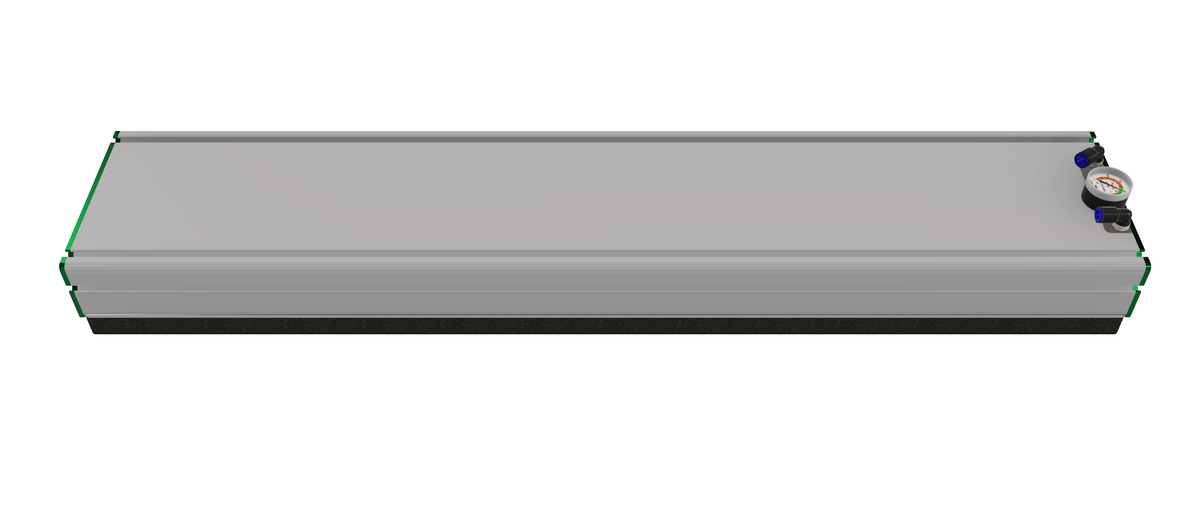

EGV-VG-200x1200-8P17,5-3STx10' Foam Vacuum Gripper ExtruGrip EGV, sección 200 x 1200 mm. Tecnología: Valve Gripper (VG) con 10 x venturi 3 etapas. Foam Pad: EGFE.200.1200.24.US.532. Peso: 16.1 kg. Sistema de vacío con válvulas Omega y patrón de espuma 8P17,5 para manipulación de piezas rígidas y herméticas.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Valve Gripper (VG)
• Dimension seccion de grip: 200 x 1200 mm
• Fuente de vacio integrada: 10 x venturi 3 etapas (3STx10)
• Foam Pad reemplazable: EGFE.200.1200.24.US.532
• Peso: 16.1 kg (35.49 lbs)

Datos Tecnicos

• Consumo de Aire: 17.5 Nl/s (37.08 scfm)
• Flujo Maximo: 60 Nl/s (127.13 scfm)
• Generador(es) de Vacio: 10 x venturi 3 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 3039 N (683.19 lbf)
• -600 mbar, Maxima fuerza: 4559 N (1024.9 lbf)

Descripcion Tecnica Completa

EGV-VG-200x1200-8P17,5-3STx10'. Tecnologia: Valve Gripper (VG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 8P17,5 (paso 17,5 mm, 532 orificios). Foam Pad reemplazable: EGFE.200.1200.24.US.532. Peso: 16.1 kg (35.49 lbs). Generador(es) de vacío: 10 x venturi de 3 etapas (3STx10), distribuido en 2 manifolds. Consumo de aire: 17.5 Nl/s (37.08 scfm) a 6 bar de presión de alimentación. Flujo máximo: 60 Nl/s (127.13 scfm). Fuerza de sujeción: 3039 N (683.19 lbf) a -400 mbar; 4559 N (1024.9 lbf) a -600 mbar. Cobertura: variable desde un solo producto hasta capa completa. Filtro: sin filtro requerido. Ranuras: Ranuras en T para accesorios. Longitud adaptable: hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones estan sujetas a cambio.
