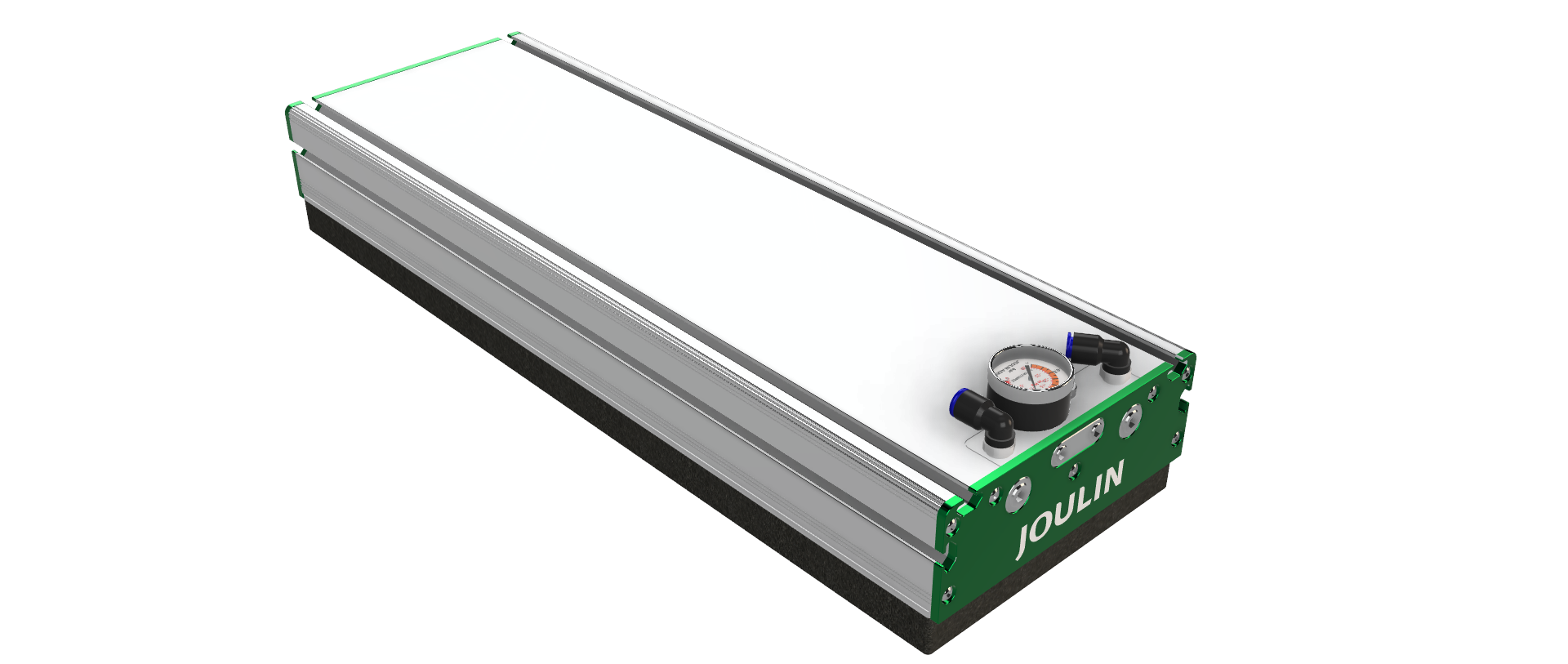

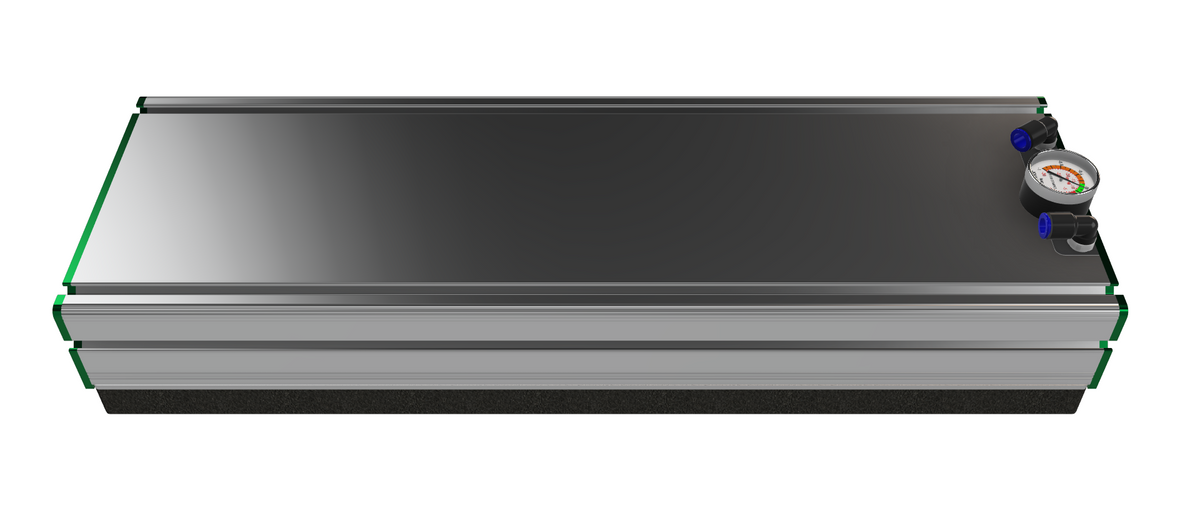

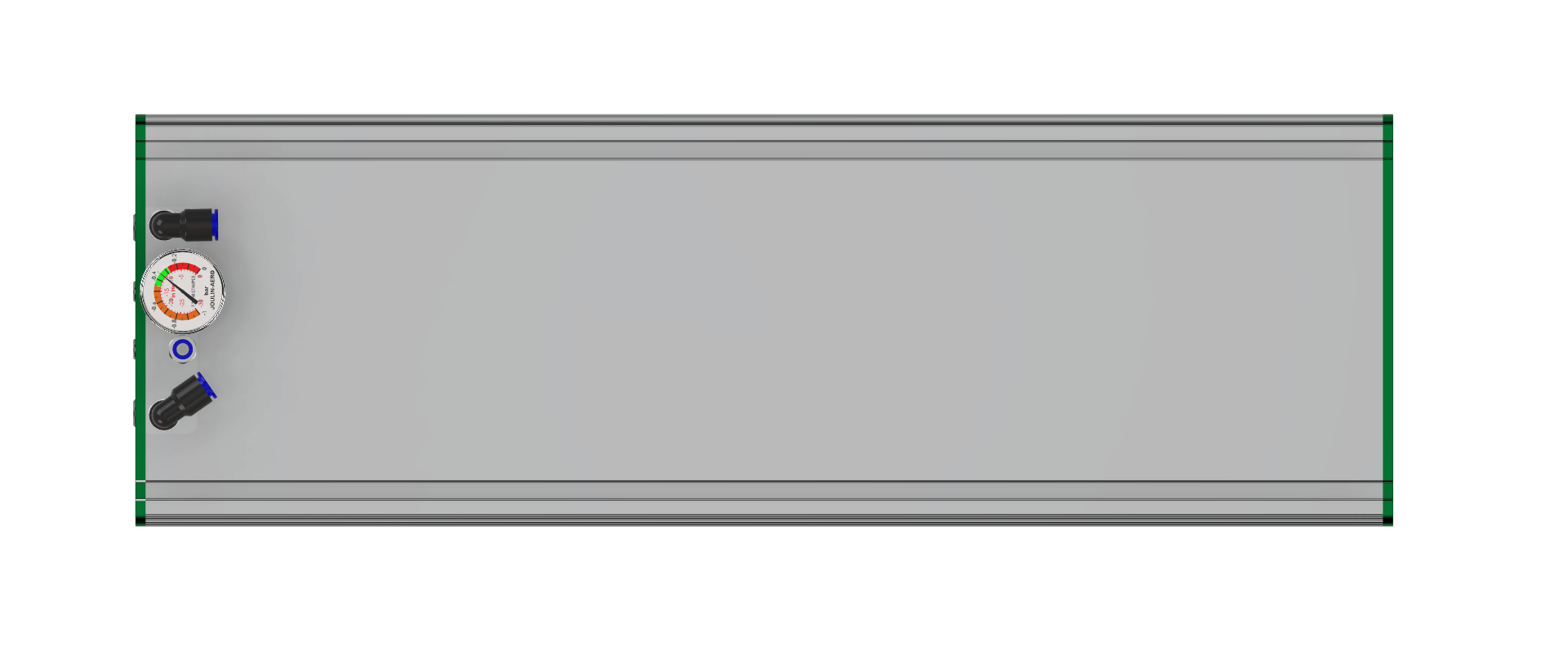

EGV-VG-200x800-8P35-3STx4 Foam Vacuum Gripper JOULIN ExtruGrip EGV, sección de grip 200 x 800 mm. Tecnología: Valve Gripper (VG) con generadores de vacío integrados (4 x venturi 3 etapas). Foam Pad: EGF.200.800.24.US.174. Peso: 10.3 kg. Diseñado para manipulación por vacío de piezas rígidas y herméticas.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Valve Gripper (VG)
• Dimension seccion de grip: 200 x 800 mm
• Fuente de vacio integrada: 4 x venturi 3 etapas (3STx4)
• Foam Pad reemplazable: EGF.200.800.24.US.174
• Peso: 10.3 kg (22.71 lbs)

Datos Tecnicos

• Consumo de Aire: 7 Nl/s (14.83 scfm)
• Flujo Maximo: 24 Nl/s (50.85 scfm)
• Generador(es) de Vacio: 4 x venturi 3 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 1771 N (398.14)
• -600 mbar, Maxima fuerza: 2657 N (597.32)

Descripcion Tecnica Completa

EGV-VG-200x800-8P35-3STx4. Tecnologia: Valve Gripper (VG) con valvulas Omega independientes y nivel de vacio constante. Patron de espuma: 8P35 (paso 35 mm, 174 orificios). Foam Pad reemplazable: EGF.200.800.24.US.174. Peso: 10.3 kg (22.71 lbs). Generador(es) de vacio: 4 x venturi 3 etapas (3STx4), distribuido en 1 manifold. Consumo de aire: 7 Nl/s (14.83 scfm) a 6 bar de presion de alimentacion. Flujo maximo: 24 Nl/s (50.85 scfm). Fuerza de sujecion: 1771 N (398.14) a -400 mbar; 2657 N (597.32) a -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones estan sujetas a cambio.
