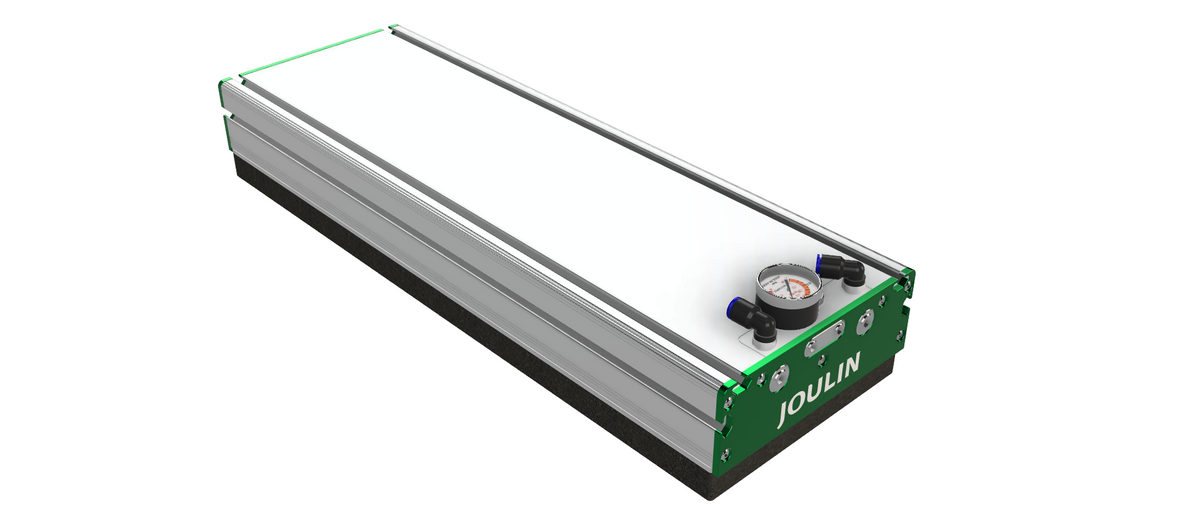

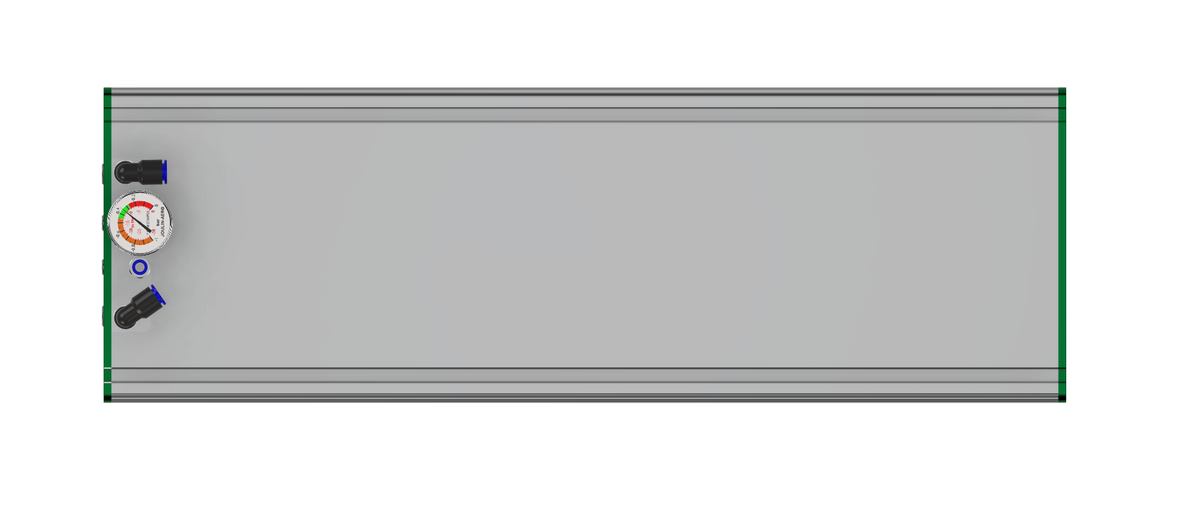

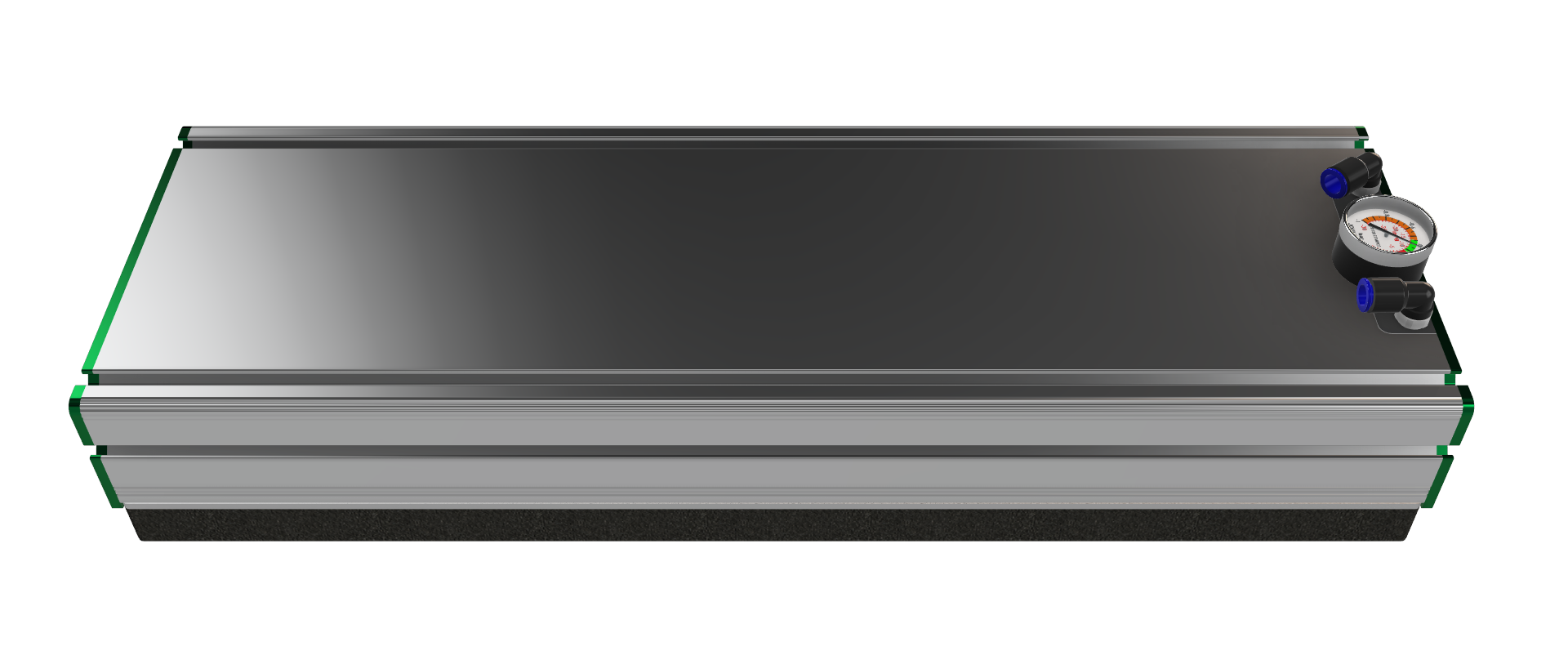

EGV-VG-200x600-8P17,5-3STx5 Foam Vacuum Gripper ExtruGrip EGV, sección de grip 200 x 600 mm. Tecnología: Valve Gripper (VG) con 5 x venturi 3 etapas. Foam Pad reemplazable: EGF.200.600.24.US.260. Peso: 8.1 kg. Diseñado para manipulación por vacío de piezas rígidas y herméticas.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Valve Gripper (VG)
• Dimension seccion de grip: 200 x 600 mm
• Fuente de vacio integrada: 5 x venturi 3 etapas (3STx5)
• Foam Pad reemplazable: EGF.200.600.24.US.260
• Peso: 8.1 kg (17.86 lbs)

Datos Tecnicos

• Consumo de Aire: 8.75 Nl/s (18.54 scfm)
• Flujo Maximo: 30 Nl/s (63.57 scfm)
• Generador(es) de Vacio: 5 x venturi 3 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 1485 N (333.84)
• -600 mbar, Maxima fuerza: 2228 N (500.87)

Descripcion Tecnica Completa

EGV-VG-200x600-8P17,5-3STx5. Tecnologia: Valve Gripper (VG) con valvulas Omega independientes y nivel de vacio constante. Patron de espuma: 8P17,5 (paso 17,5 mm, 260 orificios). Foam Pad reemplazable: EGF.200.600.24.US.260. Peso: 8.1 kg (17.86 lbs). Generador(es) de vacio: 5 x venturi de 3 etapas (3STx5), distribuido en 1 manifold. Consumo de aire: 8.75 Nl/s a 6 bar de presion de alimentacion. Flujo maximo: 30 Nl/s (63.57 scfm). Fuerza de sujecion: 1485 N (333.84) a -400 mbar; 2228 N (500.87) a -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones estan sujetas a cambio.
