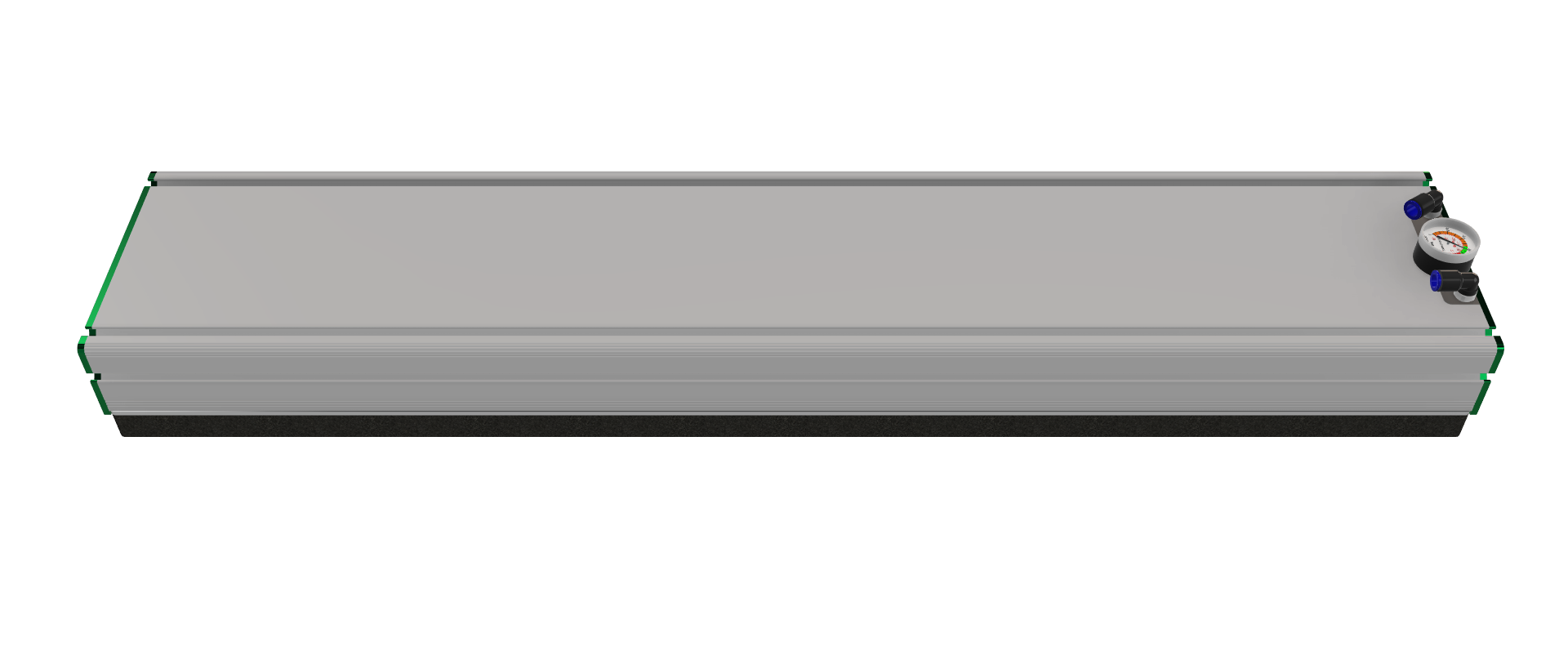

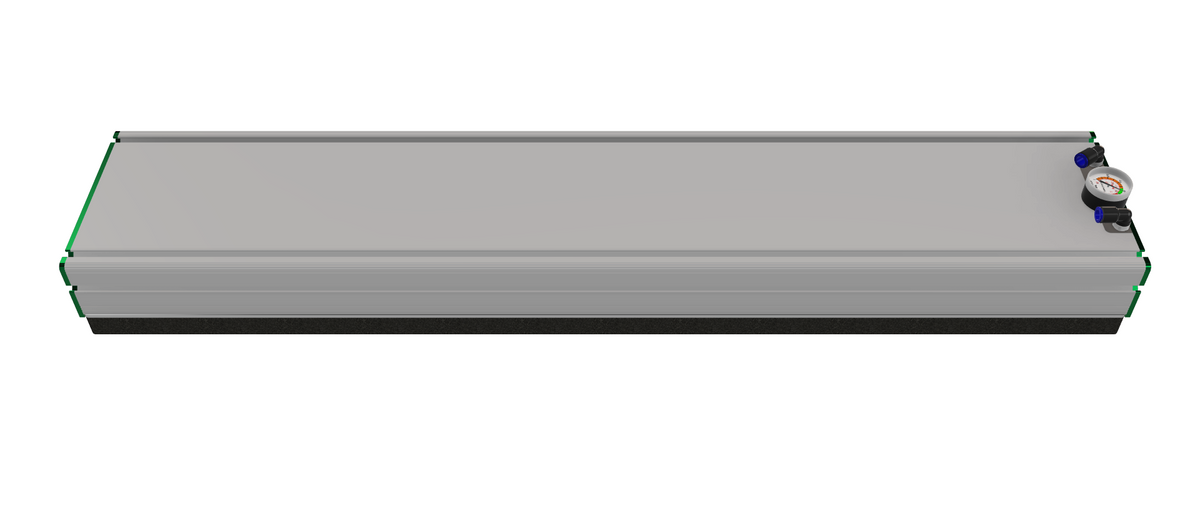

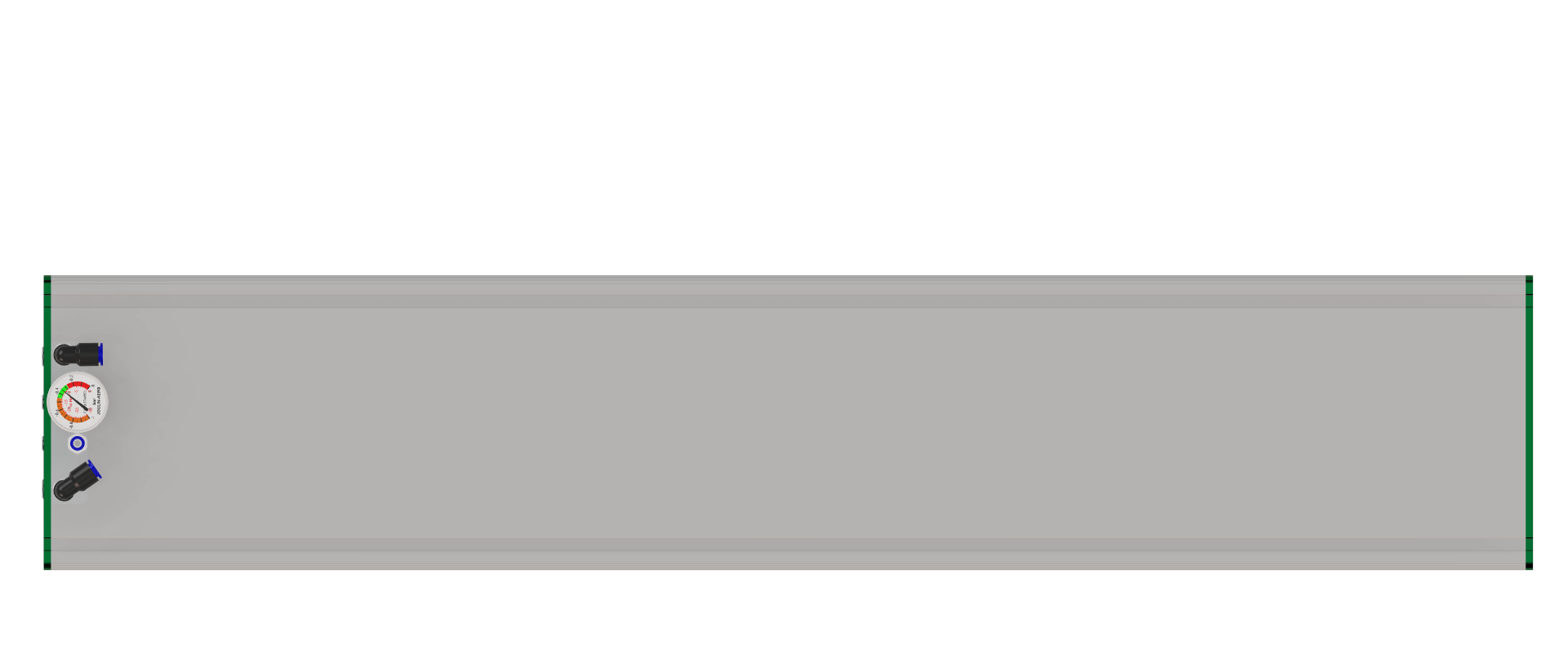

EGV-VG-200x1200-8P35-3STx5' Foam Vacuum Gripper ExtruGrip EGV, sección 200 x 1200 mm. Tecnología: Valve Gripper (VG) con 5 x venturi 3 etapas. Foam Pad: EGF.200.1200.24.US.266. Peso: 14.7 kg. Sistema de vacío compacto para manipulación por vacío de piezas rígidas y herméticas, flujo máximo 30 Nl/s.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Valve Gripper (VG)
• Dimension seccion de grip: 200 x 1200 mm
• Fuente de vacio integrada: 5 x venturi 3 etapas (3STx5)
• Foam Pad reemplazable: EGF.200.1200.24.US.266
• Peso: 14.7 kg (32.41 lbs)

Datos Tecnicos

• Consumo de Aire: 8.75 Nl/s (18.54 scfm)
• Flujo Maximo: 30 Nl/s (63.57 scfm)
• Generador(es) de Vacio: 5 x venturi 3 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 2708 N (608.78 lbf)
• -600 mbar, Maxima fuerza: 4061 N (912.95 lbf)

Descripcion Tecnica Completa

EGV-VG-200x1200-8P35-3STx5'. Tecnologia: Valve Gripper (VG) con valvulas Omega independientes y nivel de vacio constante. Patron de espuma: 8P35 (paso 35 mm, 266 orificios). Foam Pad reemplazable: EGF.200.1200.24.US.266. Peso: 14.7 kg (32.41 lbs). Generador(es) de vacio: 5 x venturi de 3 etapas (3STx5), distribuido en 1 manifold. Consumo de aire: 8.75 Nl/s (18.54 scfm). Flujo maximum: 30 Nl/s (63.57 scfm). Fuerza de sujecion: 2708 N (608.78 lbf) a -400 mbar; 4061 N (912.95 lbf) a -600 mbar. Filtro: sin filtro requerido. Ranuras: ranuras en T para accesorios. Longitud adaptable: hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones estan sujetas a cambio.
