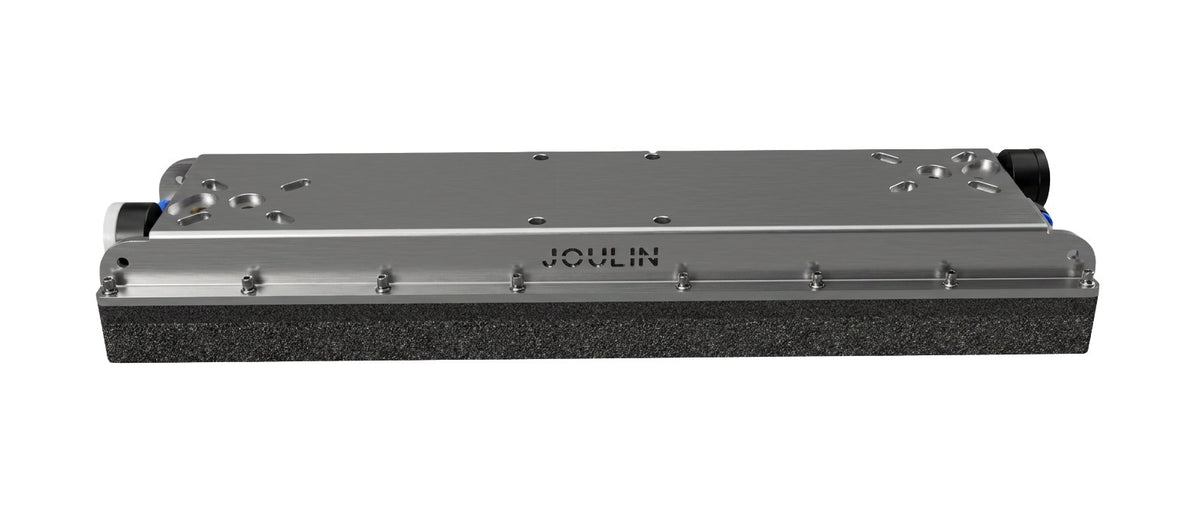

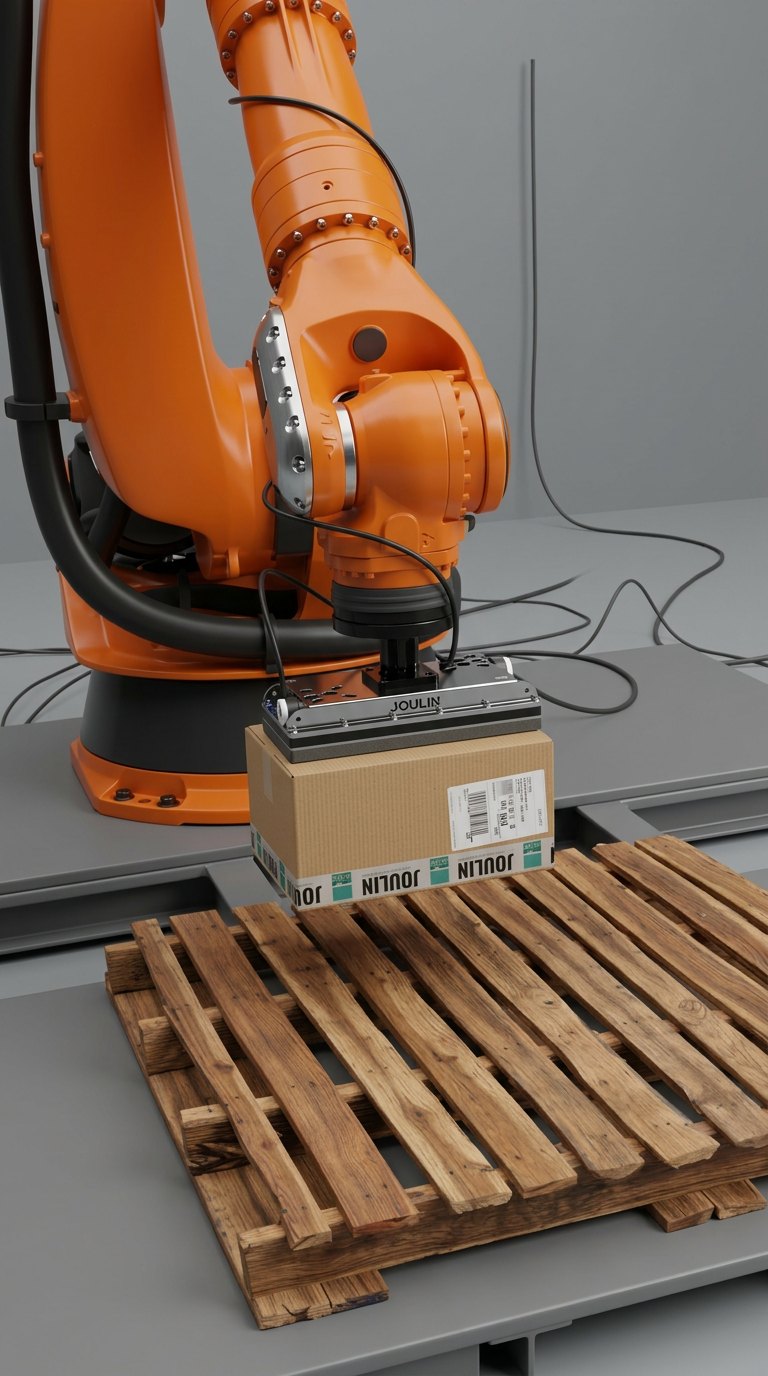

PP-VG160x600P40-3STX2 Foam Vacuum Gripper Plug&Pick (PP160 × 600) con tecnología VG (Valve Gripper), paso P40 (40 mm) y foam pad reemplazable PPF160.600-40. Integra fuente de vacío 3STX2, conexión rápida de aire de 10 mm, blow-off y fijación con pernos M6. Diseñado para manipular productos individuales o capas completas. SKU: PP-VG160x600P40-3STX2.

Datos Generales

• Rango del gripper: Plug&Pick (PP160 × 600)
• Tecnología: VG, Valve Gripper
• Dimensiones nominales: PP160 × 600 mm
• Paso: P40, 40 mm
• Foam Pad reemplazable: PPF160.600-40
• Fuente de vacío integrada: 3STX2
• Instalación: Conexión rápida de aire de 10 mm, blow-off y fijación con pernos M6
• Zonas independientes: 2 zonas estándar

Datos Técnicos, presión de alimentación: 6 bar / 87 psi

• Referencia: PP-VG160x600P40-3STX2
• Consumo de aire: 3.5 Nl/s (7.42 scfm)
• Flujo máximo: 12 Nl/s (25.4 scfm)
• Masa: 7.2 kg (15.87 lbs)
• Foam Pad: PPF160.600-40
• Generador: 2 × PPMD

Capacidad de sujeción, cobertura total

VG PP160 × 600, fuerza de sujeción N (lbs)

20% vacío

• No porosa, similar al acero: 768 N (168.9 lbs)
• Semiporosa, similar a la madera: 432 N (95 lbs)
• Porosa, similar al cartón: 360 N (79 lbs)

40% vacío

• No porosa, similar al acero: 1404 N (308.8 lbs)
• Semiporosa, similar a la madera: 600 N (132 lbs)
• Porosa, similar al cartón: 588 N (129 lbs)

60% vacío

• No porosa, similar al acero: 1704 N (374.8 lbs)
• Semiporosa, similar a la madera: 780 N (171.6 lbs)
• Porosa, similar al cartón: 780 N (171.6 lbs)

• * 80% de cobertura recomendada para grippers PG. Las especificaciones están sujetas a cambio.

Descripción Técnica Completa

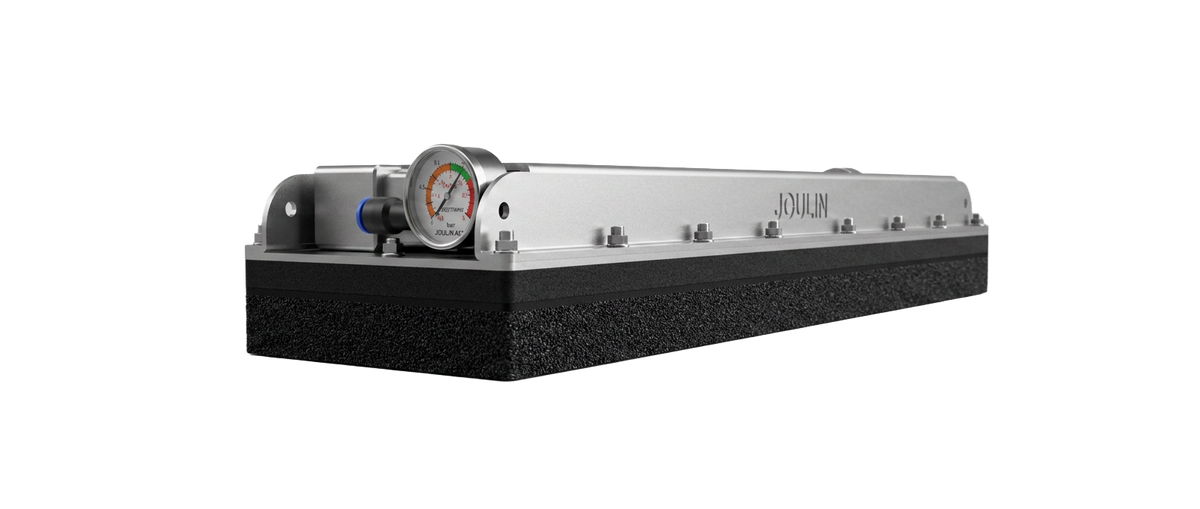

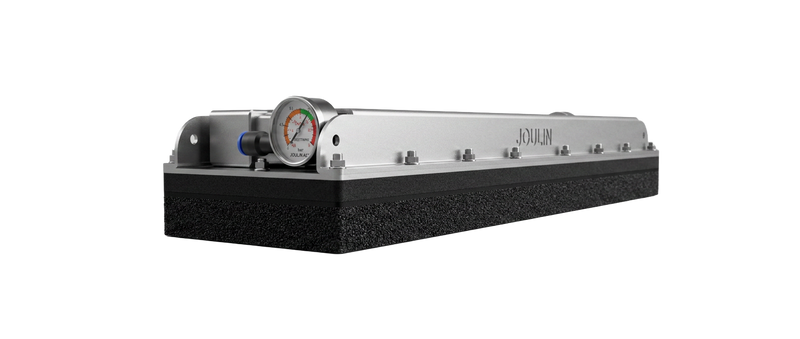

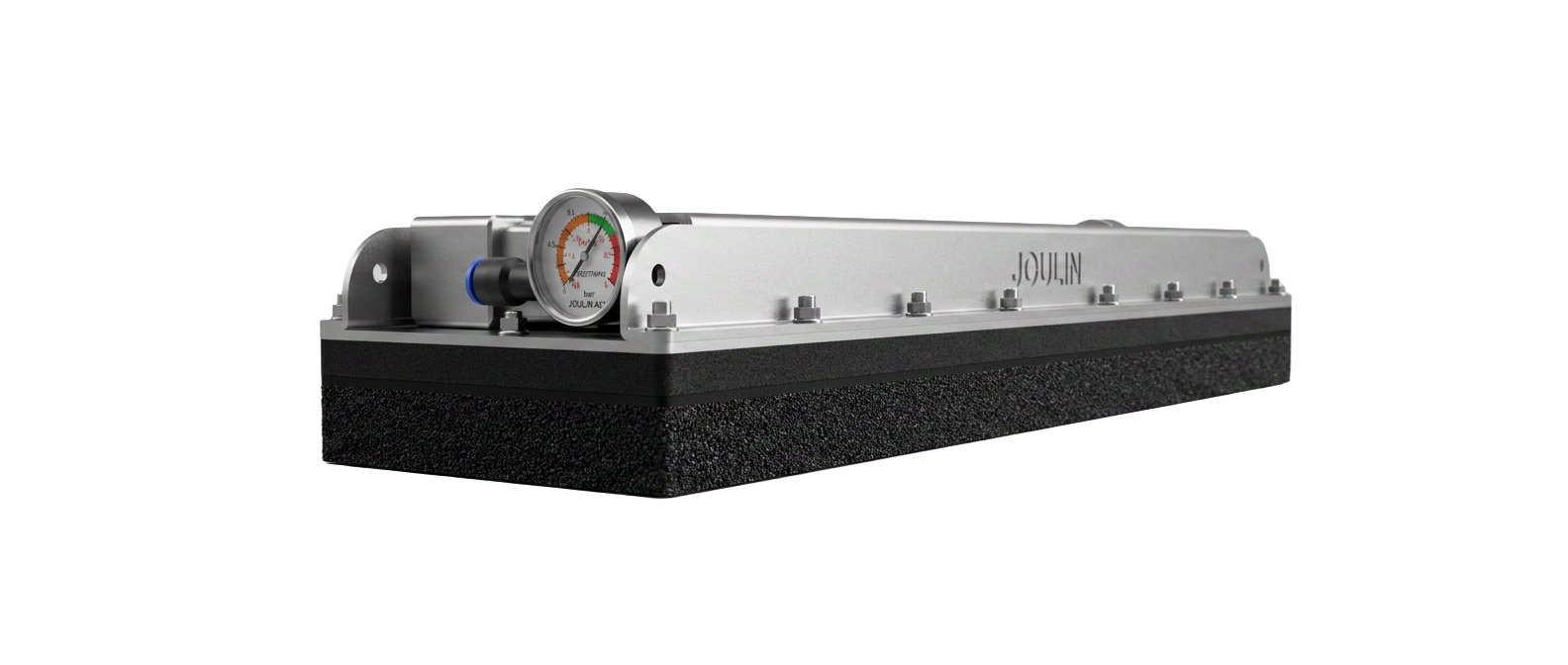

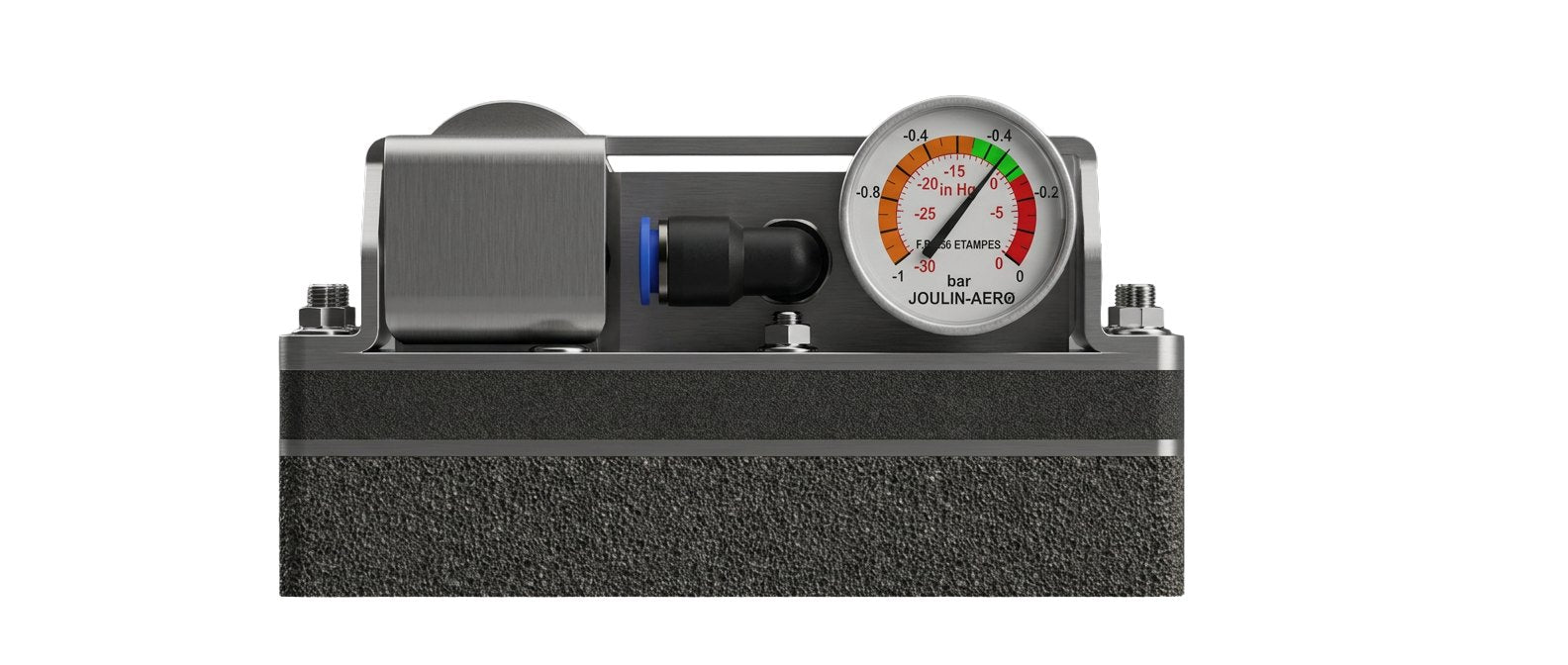

PP-VG160x600P40-3STX2. PP160 × 600, Plug&Pick Foam Vacuum Gripper con tecnología VG, configuración P40, 40 mm y fuente de vacío integrada 3STX2. Diseñado para manipular productos individuales o capas completas, slip sheets y pallets sin rejuntes. Incluye espuma reemplazable, conexión rápida de aire comprimido de 10 mm, manómetro de vacío, conexión de blow-off, cubierta de aluminio reductora de ruido y fijación con pernos M6. La fuerza de sujeción depende del nivel de vacío y la porosidad de la superficie. Para grippers PG se recomienda una cobertura del 80%.
