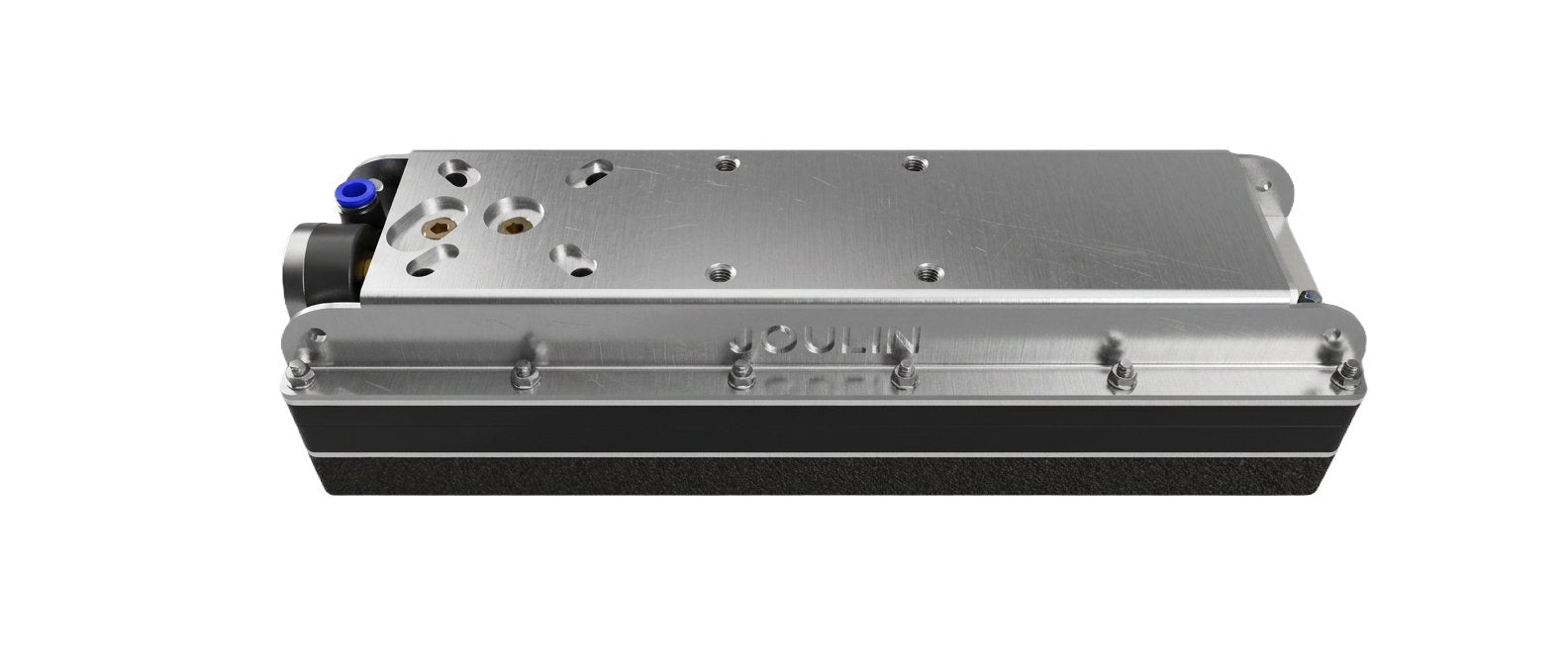

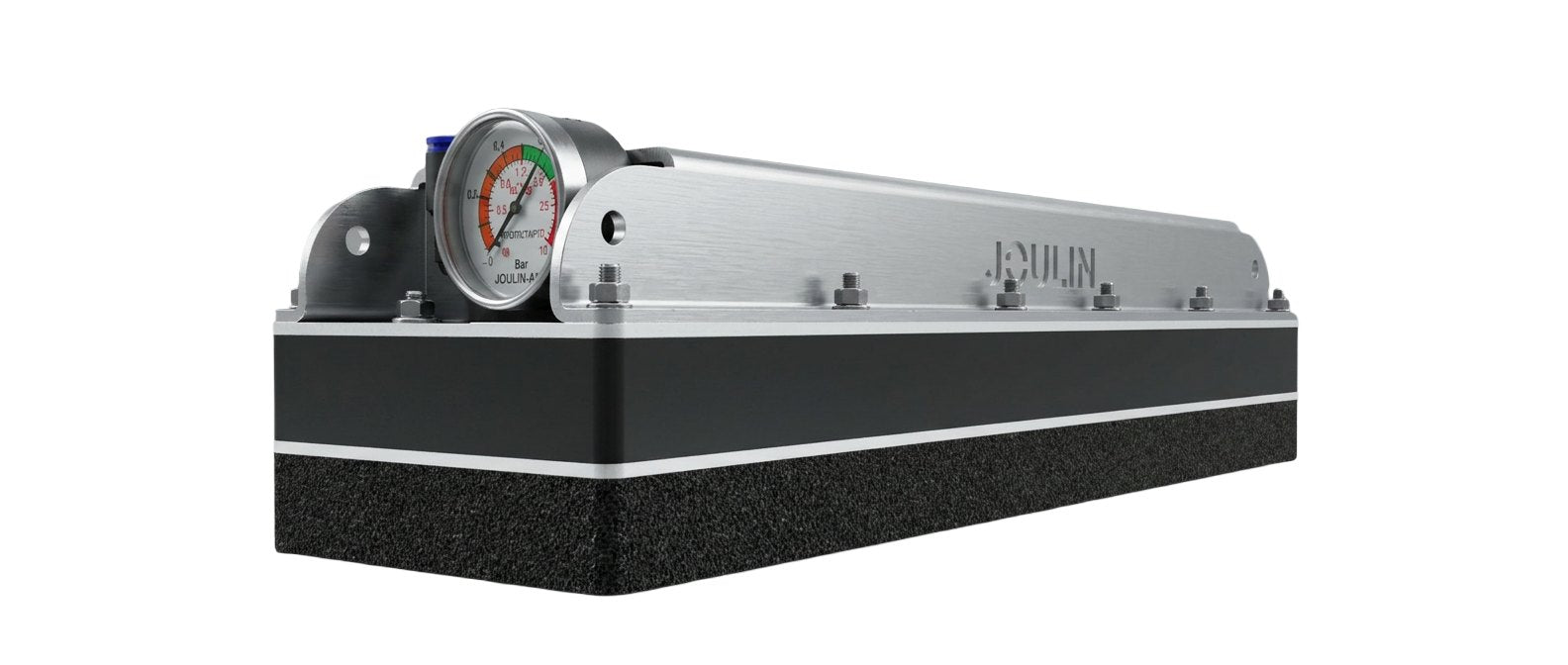

PP-VG120x400P20-3STX2 Plug&Pick Foam Vacuum Gripper, rango PP120 × 400 con tecnología VG, paso P20 (20 mm) y foam pad reemplazable PPF120.400-20. Integra fuente de vacío 3STX2, instalación con conexión rápida de aire de 10 mm, blow-off y 2 zonas independientes. Diseñado para manipular productos individuales y capas completas.

Datos Generales

• Rango del gripper: Plug&Pick (PP120 × 400)
• Tecnología: VG, Valve Gripper
• Dimensiones nominales: PP120 × 400 mm
• Paso: P20, 20 mm
• Foam Pad reemplazable: PPF120.400-20
• Fuente de vacío integrada: 3STX2
• Instalación: Conexión rápida de aire de 10 mm, blow-off y fijación con pernos M6
• Zonas independientes: 2 zonas estándar

Datos Técnicos, presión de alimentación: 6 bar / 87 psi

• Referencia: PP-VG120x400P20-3STX2
• Consumo de aire: 3.5 Nl/s (7.42 scfm)
• Flujo máximo: 12 Nl/s (25.4 scfm)
• Masa: 3.55 kg (7.83 lbs)
• Foam Pad: PPF120.400-20
• Generador: PPMD

Capacidad de sujeción, cobertura total

VG PP120 × 400, fuerza de sujeción N (lbs)

20% vacío

• No porosa (similar al acero): 290 N (63.8)
• Semiporosa (similar a la madera): 250 N (55)
• Porosa (similar al cartón): 190 N (41.8)

40% vacío

• No porosa (similar al acero): 570 N (125.4)
• Semiporosa (similar a la madera): 340 N (74.8)
• Porosa (similar al cartón): 290 N (63.8)

60% vacío

• No porosa (similar al acero): 850 N (187)
• Semiporosa (similar a la madera): 470 N (103.4)
• Porosa (similar al cartón): 400 N (88)

*80% de cobertura recomendada para grippers PG. Las especificaciones están sujetas a cambio.

Descripción Técnica Completa

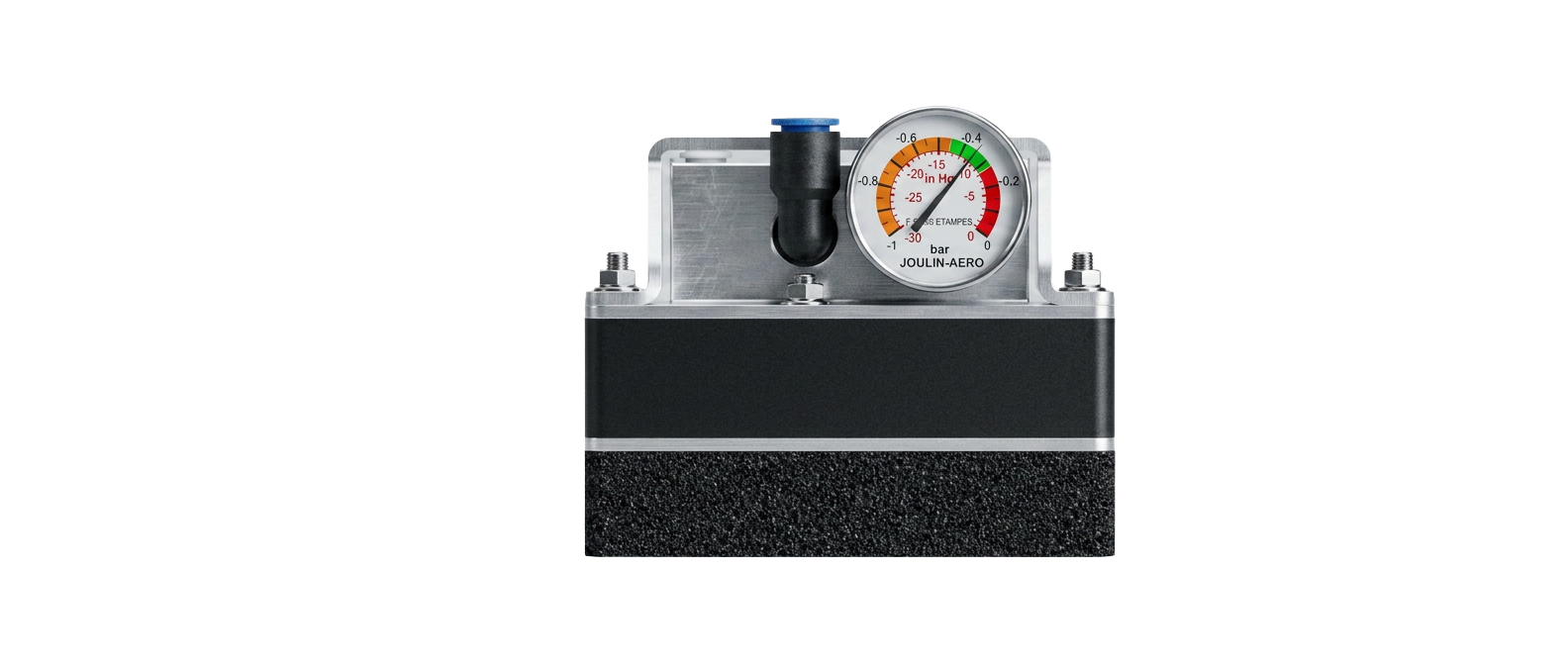

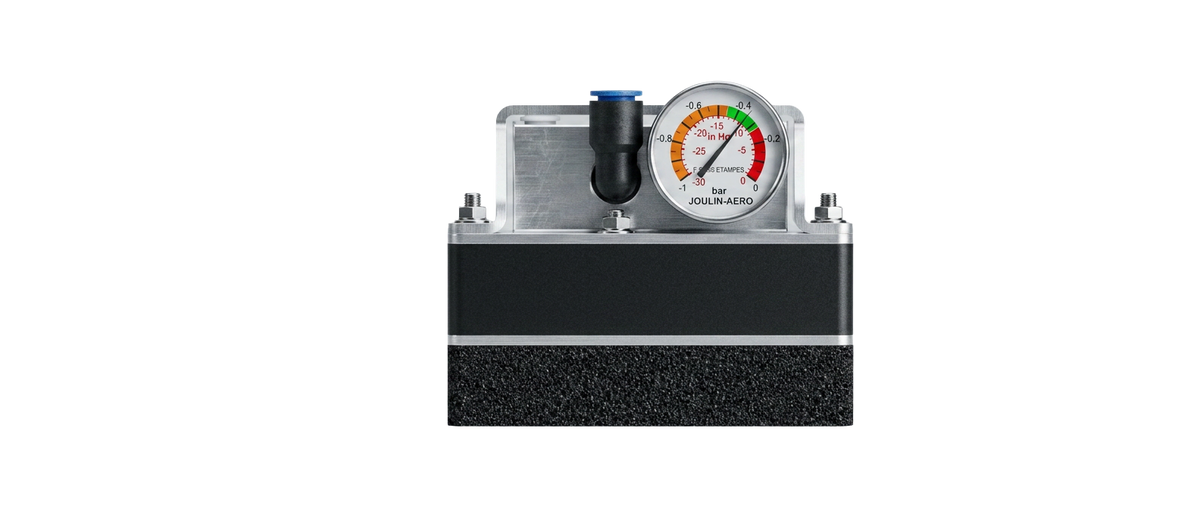

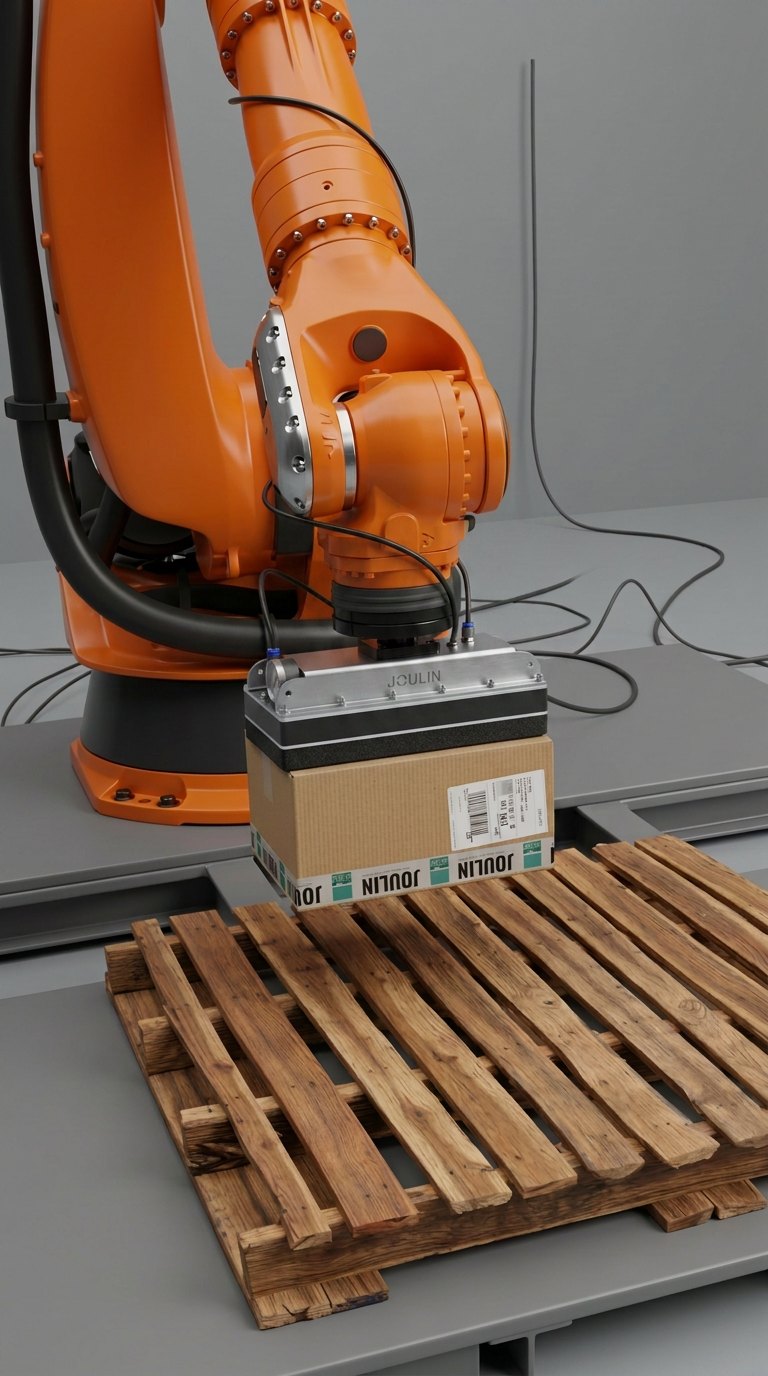

PP-VG120x400P20-3STX2. PP120 × 400, Plug&Pick Foam Vacuum Gripper con tecnología VG, configuración P20, 20 mm y fuente de vacío integrada 3STX2. Diseñado para manipular productos individuales o capas completas, slip sheets y pallets sin rejuntes. Incluye foam pad reemplazable, conexión rápida de aire comprimido de 10 mm, manómetro de vacío, conexión de blow-off, cubierta de aluminio reductora de ruido y fijación con pernos M6. La fuerza de sujeción depende del nivel de vacío y la porosidad de la superficie. Para grippers PG se recomienda una cobertura del 80%.
