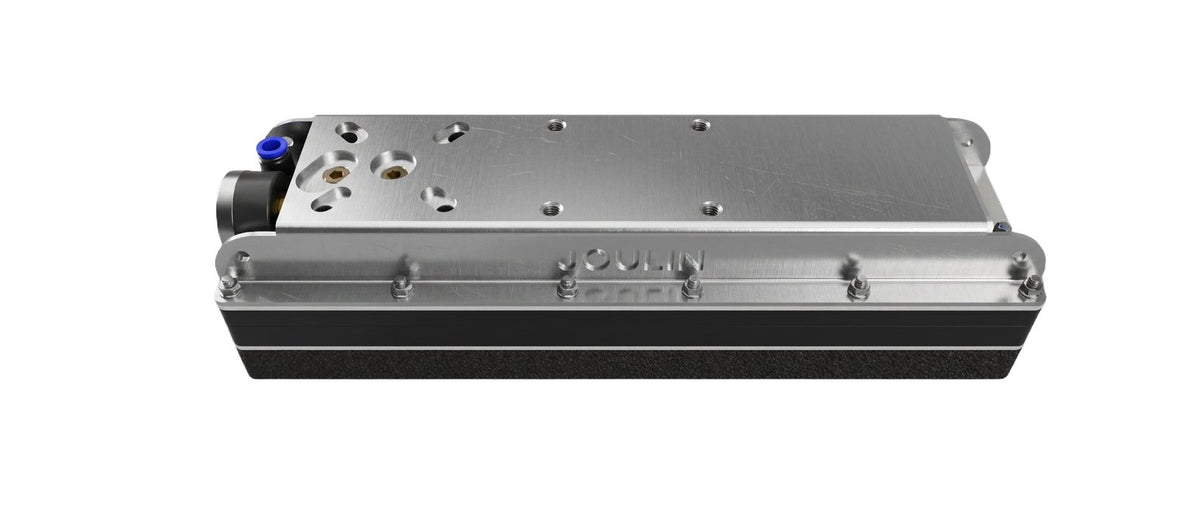

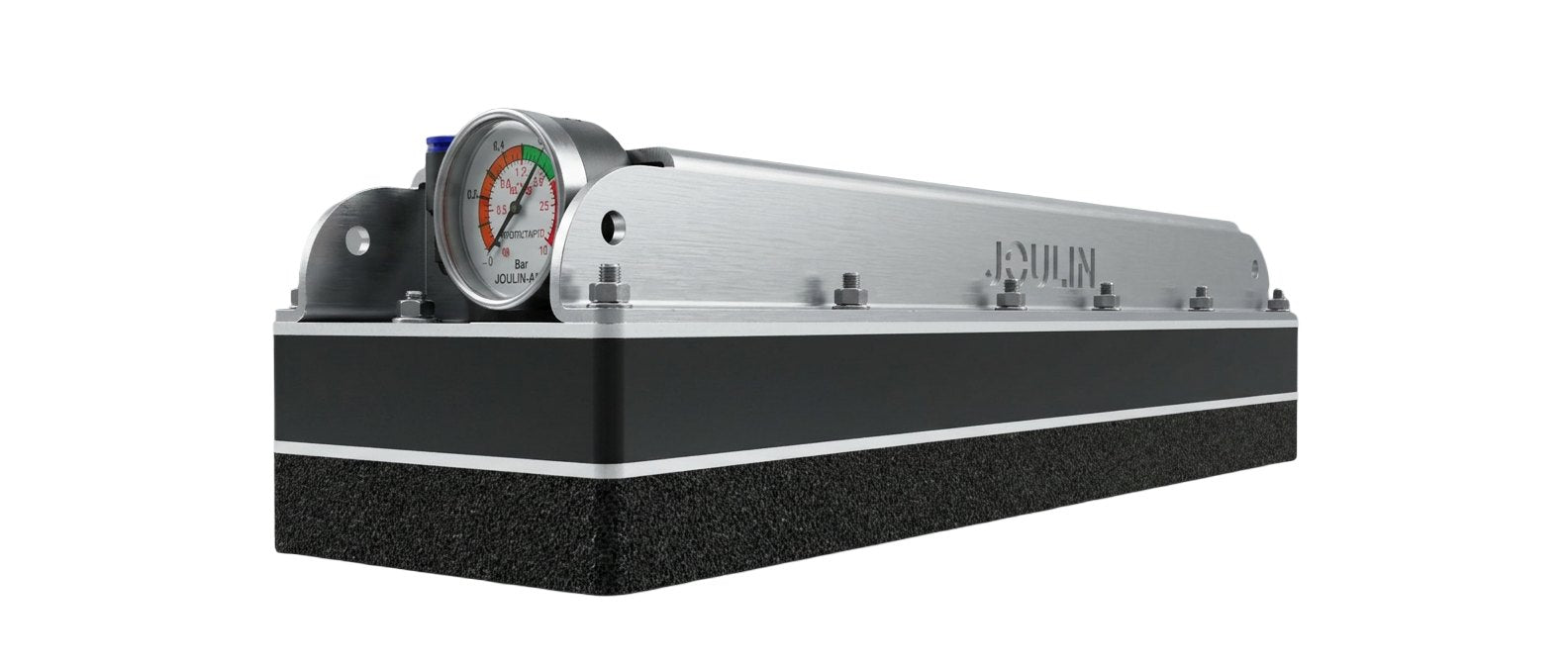

PP-PG120x400P20-2STX2 Plug&Pick Foam Vacuum Gripper, rango PP120 × 400 con tecnología PG, paso P20 (20 mm) y foam pad reemplazable PPF120.400-20. Integra fuente de vacío 2STX2, instalación con conexión rápida de aire de 10 mm, blow-off y fijación con pernos M6. Diseñado para manipular productos individuales y capas completas.

Datos Generales

• Rango del gripper: Plug&Pick (PP120 × 400)
• Tecnología: PG, Port Gripper
• Dimensiones nominales: PP120 × 400 mm
• Paso: P20, 20 mm
• Foam Pad reemplazable: PPF120.400-20
• Fuente de vacío integrada: 2STX2

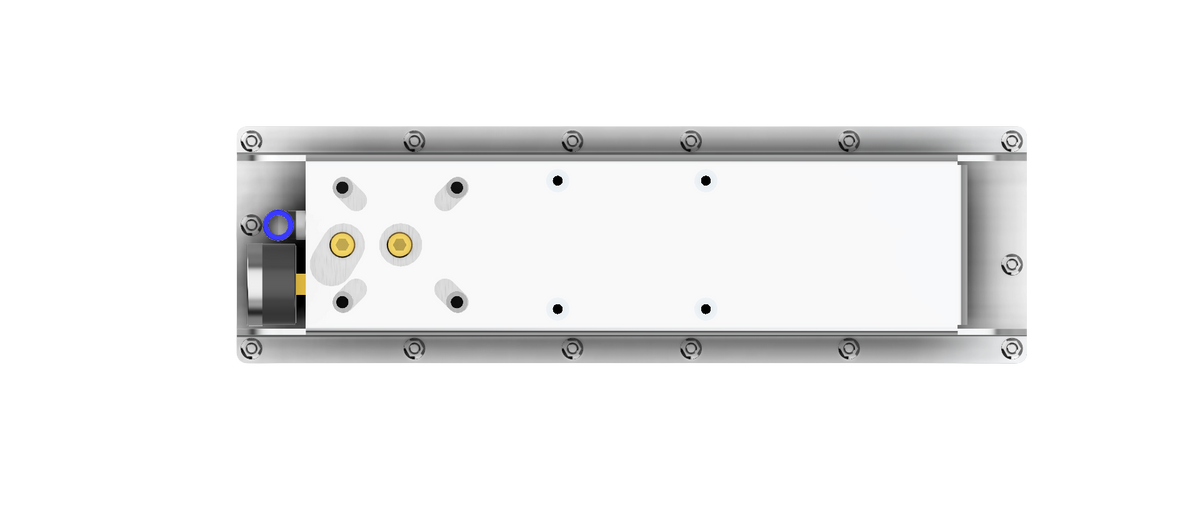

• Instalación: Conexión rápida de aire de 10 mm, blow-off y fijación con pernos M6
• Zonas independientes: 2 zonas estándar

Datos Técnicos, presión de alimentación: 6 bar / 87 psi

• Referencia: PP-PG120x400P20-2STX2
• Consumo de aire: 3.5 Nl/s (7.42 scfm)
• Flujo máximo: 6.6 Nl/s (13.98 scfm)
• Masa: 2.5 kg (5.15 lbs)
• Foam Pad: PPF120.400-20
• Generador: PPMD

Capacidad de sujeción, cobertura total

PG PP120 × 400, fuerza de sujeción N (lbs)

20% vacío

• No porosa (similar al acero): 290 N (63.8)
• Semiporosa (similar a la madera): 200 N (44)
• Porosa (similar al cartón): 180 N (39.6)

40% vacío

• No porosa (similar al acero): 560 N (123.2)
• Semiporosa (similar a la madera): 340 N (74.8)
• Porosa (similar al cartón): 290 N (63.8)

60% vacío

• No porosa (similar al acero): 830 N (182.6)
• Semiporosa (similar a la madera): 470 N (103.4)
• Porosa (similar al cartón): 400 N (88)

*80% de cobertura recomendada para grippers PG. Las especificaciones están sujetas a cambio.

Descripción Técnica Completa

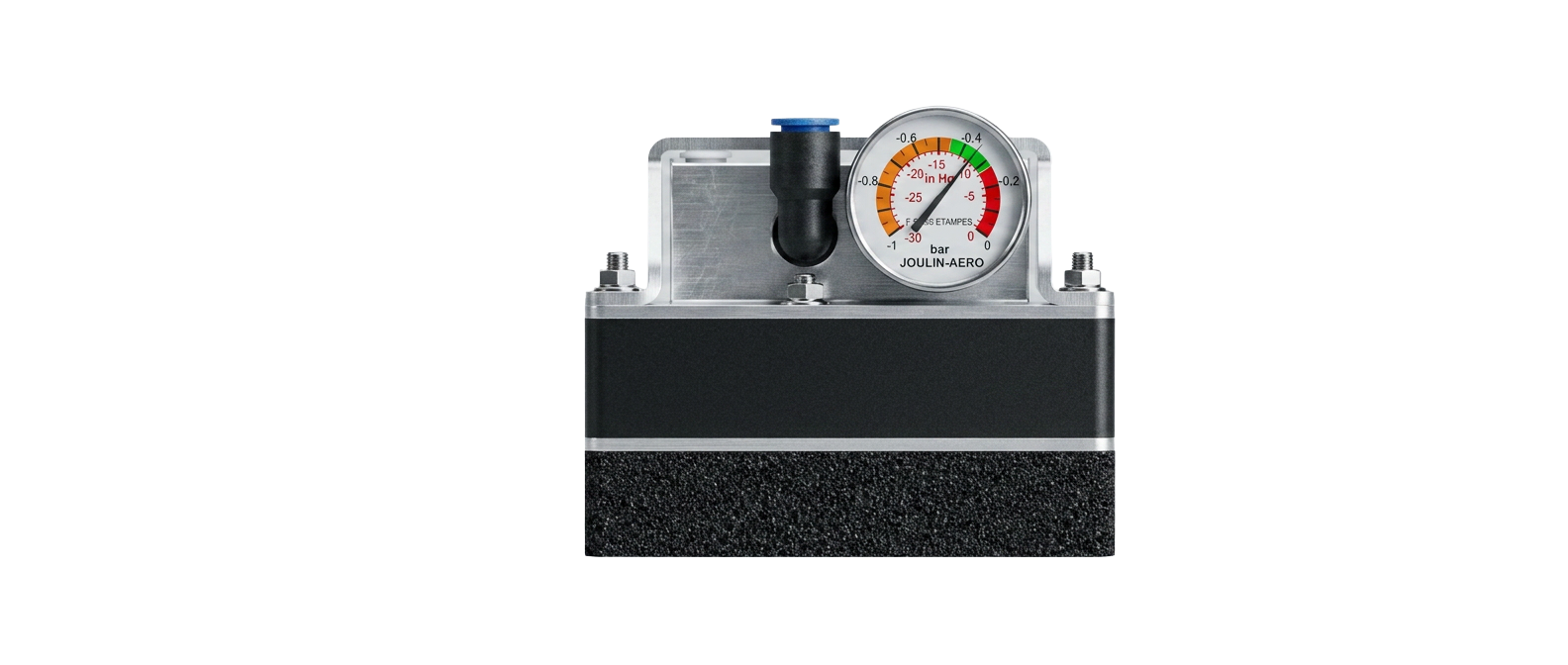

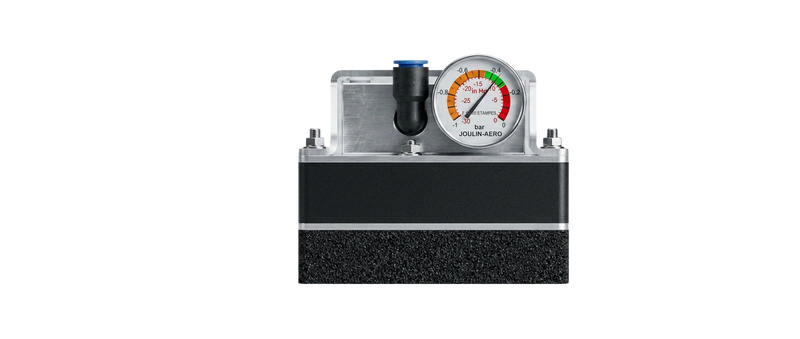

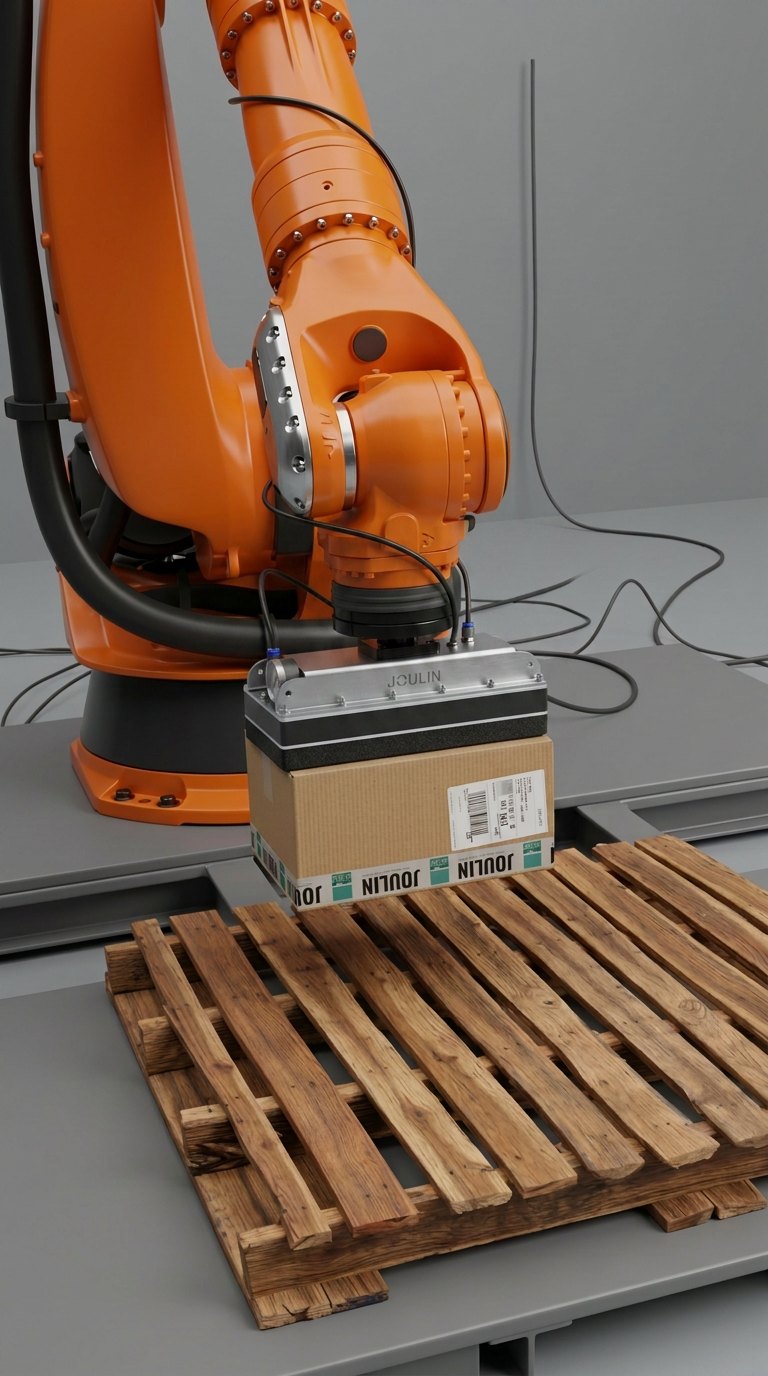

PP-PG120x400P20-2STX2. PP120 × 400, Plug&Pick Foam Vacuum Gripper con tecnología PG, configuración P20, 20 mm y fuente de vacío integrada 2STX2. Diseñado para manipular productos individuales o capas completas, slip sheets y pallets sin rejuntes. Incluye foam pad reemplazable, conexión rápida de aire comprimido de 10 mm, manómetro de vacío, conexión de blow-off, cubierta de aluminio reductora de ruido y fijación con pernos M6. La fuerza de sujeción depende del nivel de vacío y la porosidad de la superficie. Para grippers PG se recomienda una cobertura del 80%.
