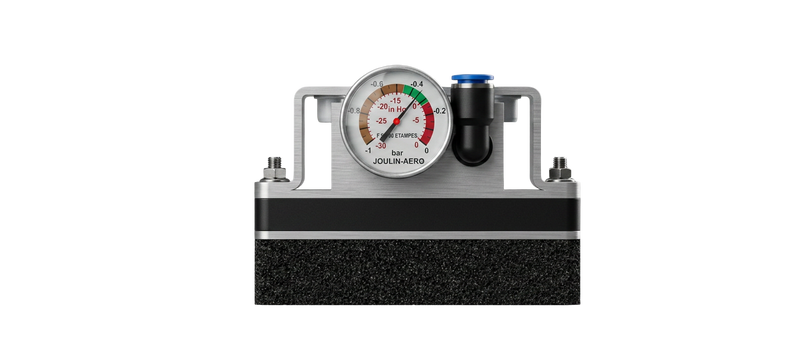

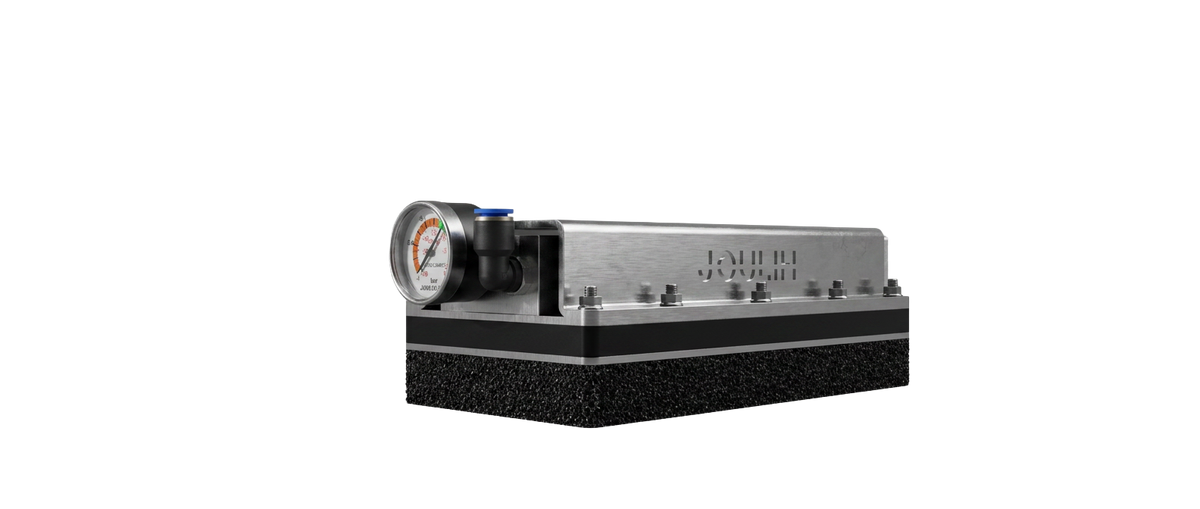

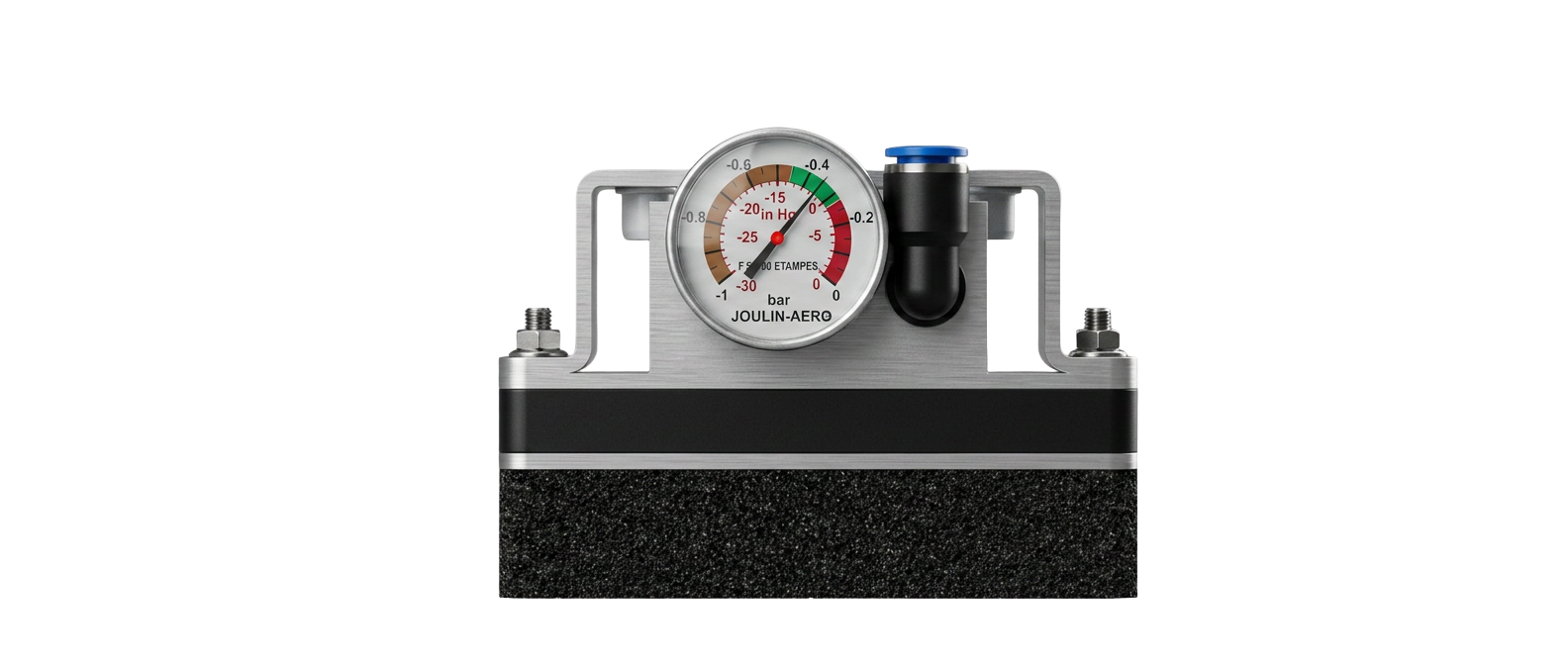

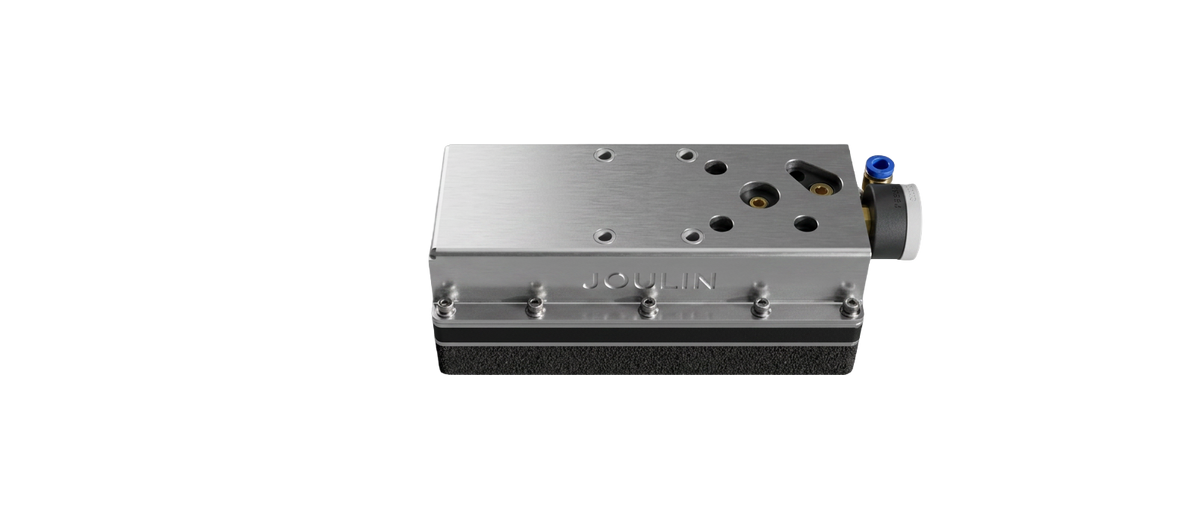

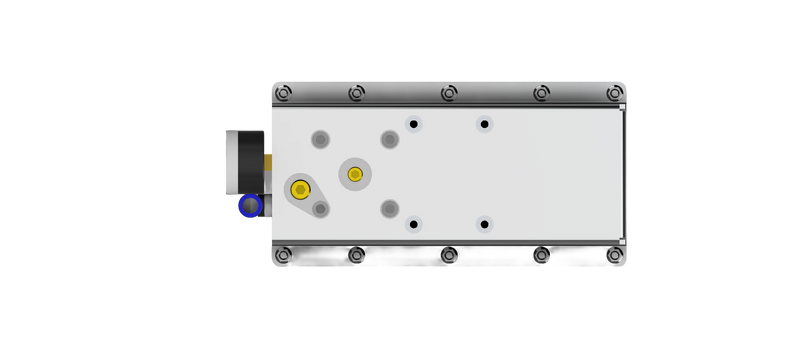

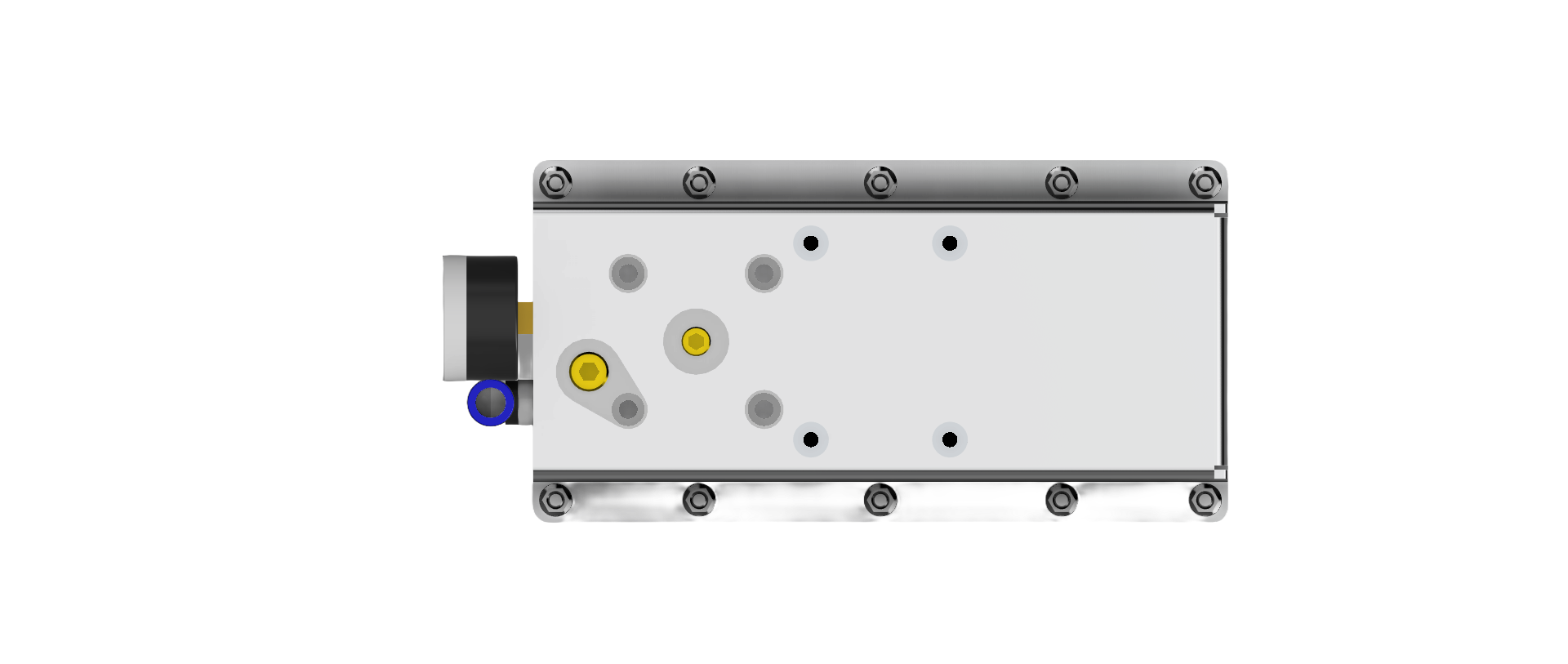

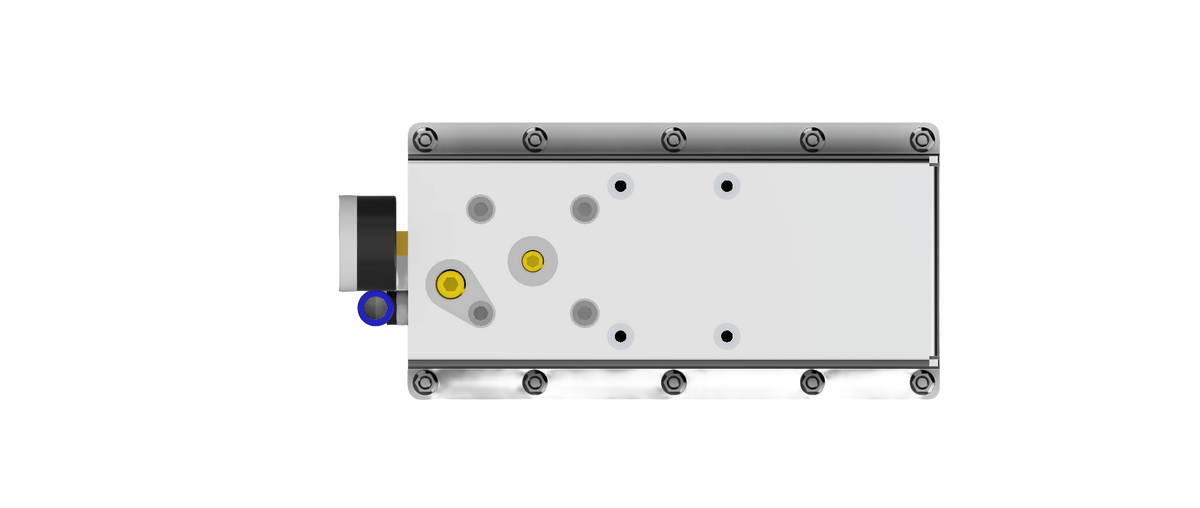

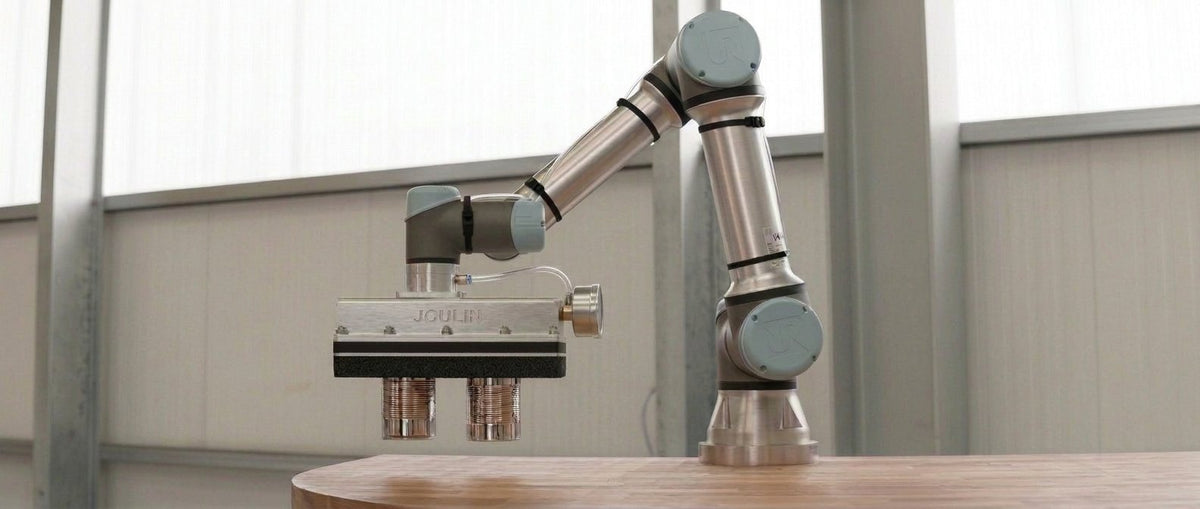

PP-PG120x230P20-2ST Plug&Pick Foam Vacuum Gripper, rango PP120 × 230 con tecnología PG y paso P20 (20 mm). Incorpora foam pad reemplazable PPF120.230-20 y fuente de vacío integrada 2ST. Instalación con conexión rápida de aire de 10 mm, función de blow-off y fijación con pernos M6. Diseñado para manipular productos individuales o capas completas.

Datos Generales

• Rango del gripper: Plug&Pick (PP120 × 230)
• Tecnología: PG, Port Gripper
• Dimensiones nominales: PP120 × 230 mm
• Paso: P20, 20 mm
• Foam Pad reemplazable: PPF120.230-20
• Fuente de vacío integrada: 2ST
• Instalación: Conexión rápida de aire de 10 mm, blow-off y fijación con pernos M6
• Zonas independientes: Según configuración del modelo

Datos Técnicos, presión de alimentación: 6 bar / 87 psi

• Referencia: PP-PG120x230P20-2ST
• Consumo de aire: 1.75 Nl/s (3.71 scfm)
• Flujo máximo: 3.3 Nl/s (6.99 scfm)
• Masa: 1.55 kg (3.42 lbs)
• Foam Pad: PPF120.230-20
• Generador: PPMS

Capacidad de sujeción, cobertura total

PG PP120 × 230, fuerza de sujeción N (lbs)

20% vacío

• No porosa, similar al acero: 140 N (30.8)
• Semiporosa, similar a la madera: 100 N (22)
• Porosa, similar al cartón: 70 N (15.5)

40% vacío

• No porosa, similar al acero: 270 N (59.4)
• Semiporosa, similar a la madera: 150 N (33)
• Porosa, similar al cartón: 120 N (26.4)

60% vacío

• No porosa, similar al acero: 400 N (88)
• Semiporosa, similar a la madera: 200 N (44)
• Porosa, similar al cartón: 170 N (37.4)

*80% de cobertura recomendada para grippers PG. Las especificaciones están sujetas a cambio.

Descripción Técnica Completa

PP-PG120x230P20-2ST. PP120 × 230, Plug&Pick Foam Vacuum Gripper con tecnología PG, configuración P20 (20 mm) y fuente de vacío integrada 2ST. Diseñado para manipular productos individuales o capas completas, slip sheets y pallets sin rejuntes. Incluye foam pad reemplazable, conexión rápida de aire comprimido de 10 mm, manómetro de vacío, conexión de blow-off, cubierta de aluminio reductora de ruido y fijación con pernos M6. La fuerza de sujeción depende del nivel de vacío y la porosidad de la superficie. Para grippers PG se recomienda una cobertura del 80%.
