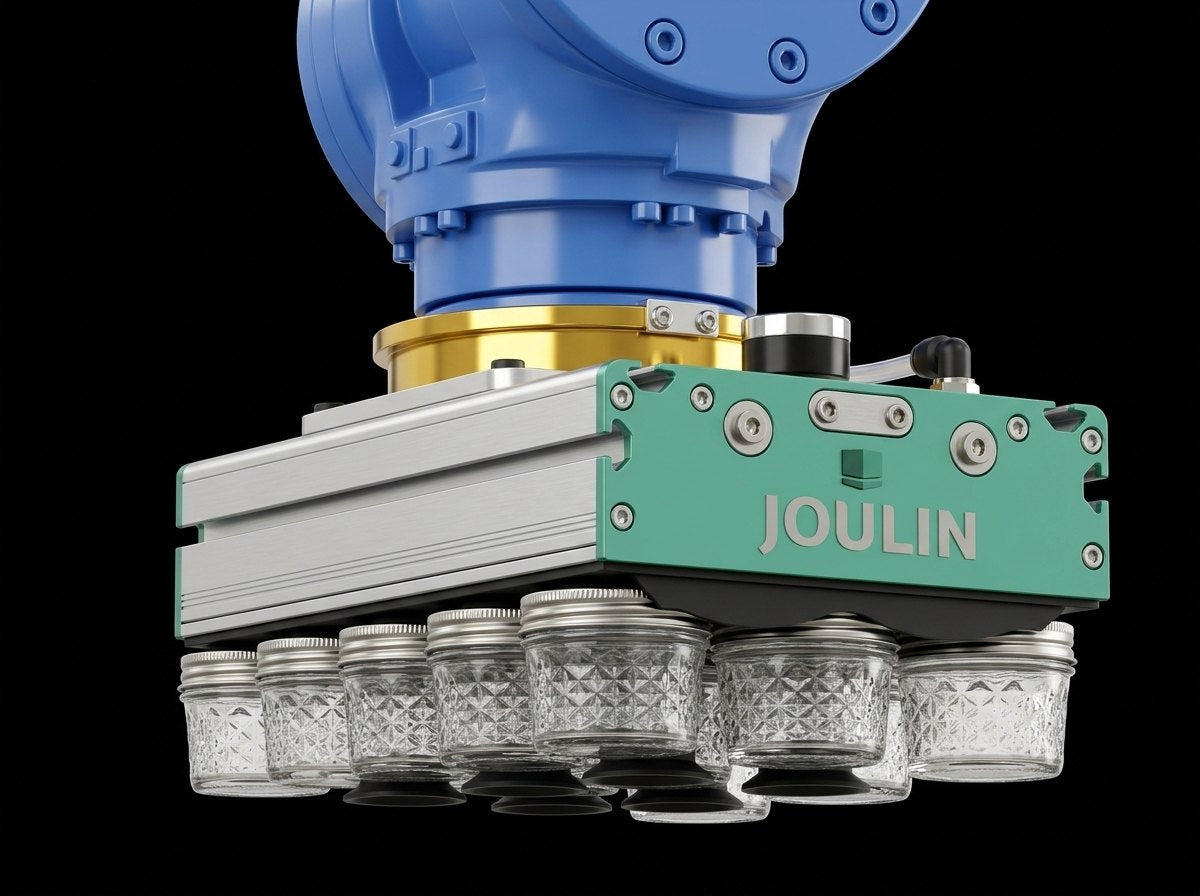

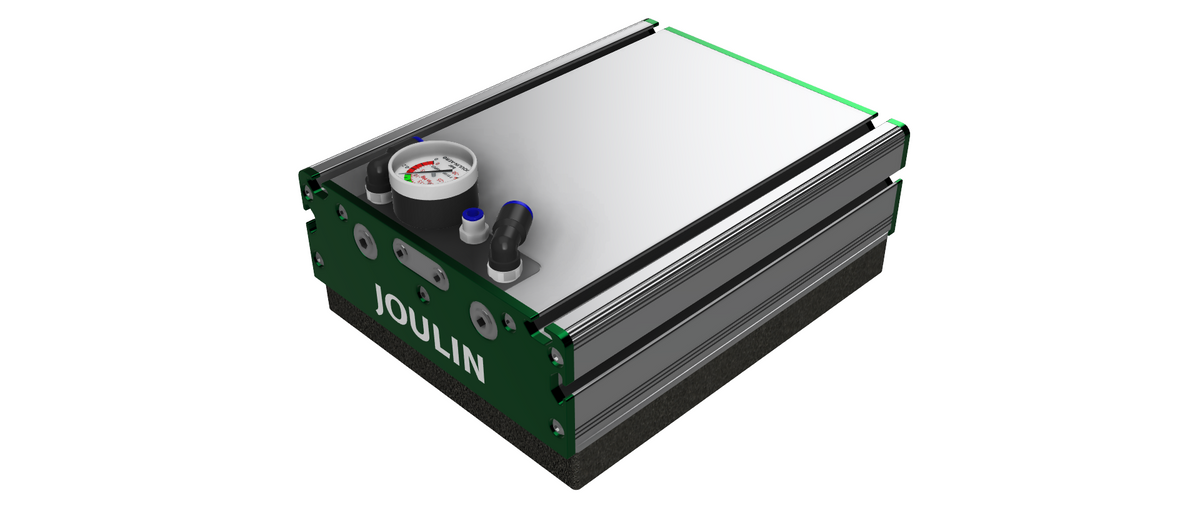

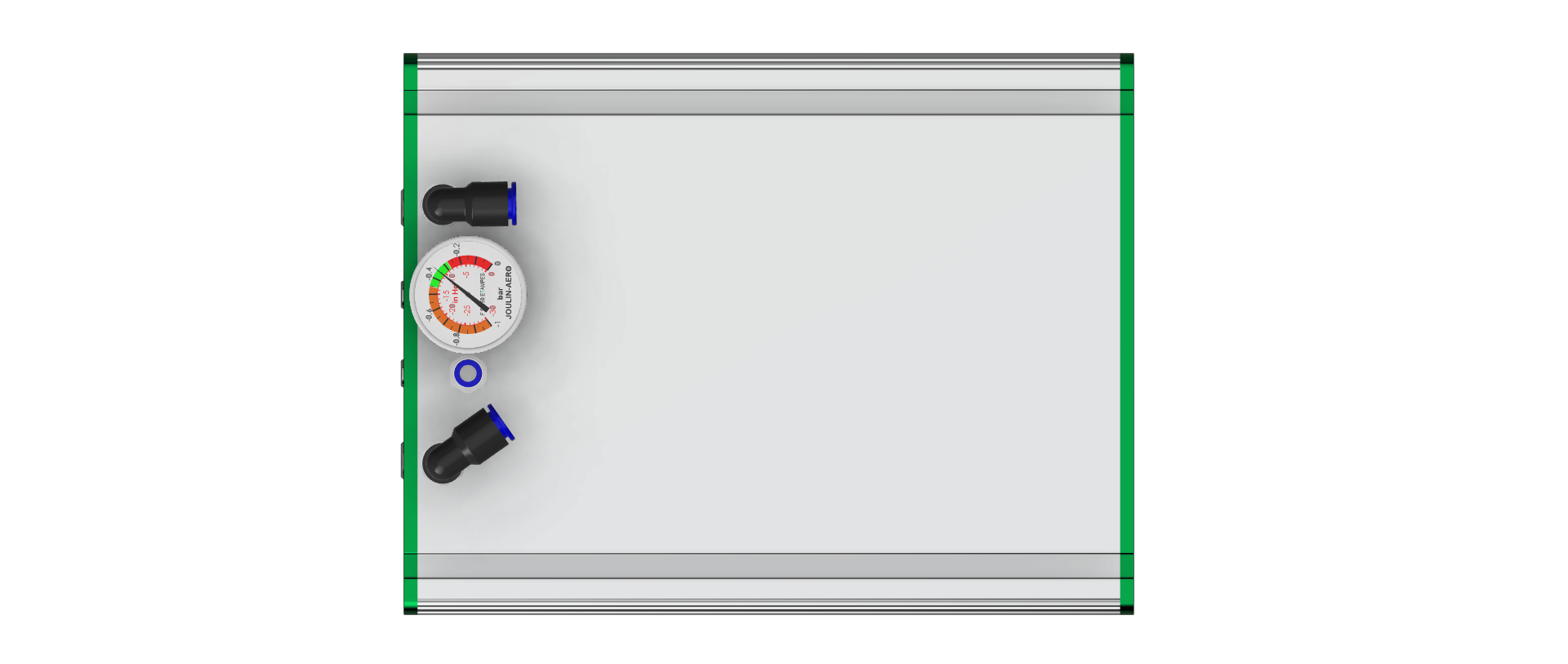

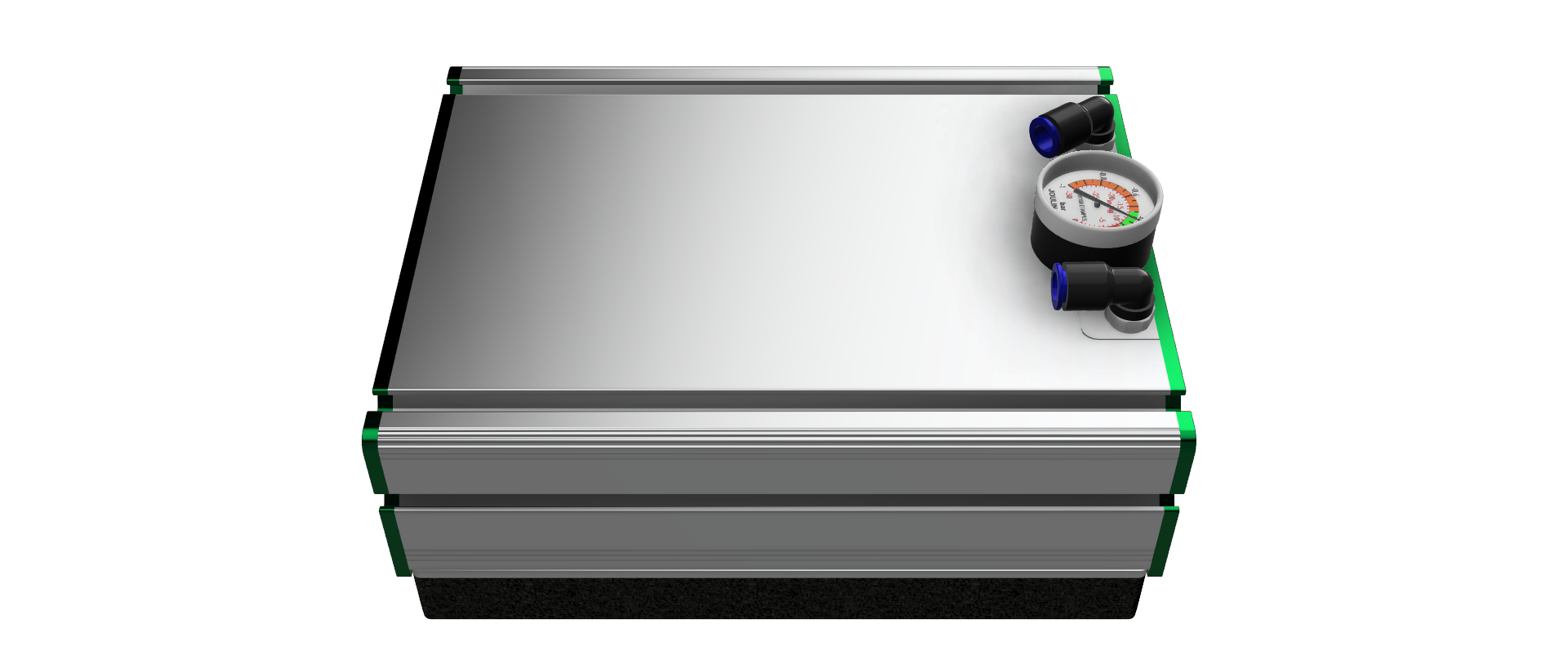

EGV-VG-200x250-8P17,5-3STx2 Foam Vacuum Gripper JOULIN ExtruGrip, sección de grip 200 x 250 mm. Tecnología: Valve Gripper (VG) con válvulas Omega y nivel de vacío constante. Fuente de vacío integrada: 2 x venturi 3 etapas. Peso: 4.3 kg. Foam Pad reemplazable: EGF.200.250.24.US.100.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Valve Gripper (VG)
• Dimension seccion de grip: 200 x 250 mm
• Fuente de vacio integrada: 2 x venturi 3 etapas (3STx2)
• Foam Pad reemplazable: EGF.200.250.24.US.100
• Peso: 4.3 kg (9.48 lbs)

Datos Tecnicos

• Consumo de Aire: 3.5 Nl/s (7.42 scfm)
• Flujo Maximo: 12 Nl/s (25.43 scfm)
• Generador(es) de Vacio: 2 x venturi 3 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 571 (128.37)
• -600 mbar, Maxima fuerza: 857 (192.66)

Descripcion Tecnica Completa

EGV-VG-200x250-8P17,5-3STx2. Tecnologia: Valve Gripper (VG) con válvulas Omega independientes y nivel de vacio constante. Patron de espuma: 8P17,5 (paso 17.5 mm, 100 orificios). Foam Pad reemplazable: EGF.200.250.24.US.100. Peso: 4.3 kg (9.48 lbs). Generador(es) de vacio: 2 x venturi de 3 etapas (3STx2), distribuido en 1 manifold. Consumo de aire: 3.5 Nl/s (7.42 scfm) a 6 bar de presion de alimentacion. Flujo maximo: 12 Nl/s (25.43 scfm). Fuerza de sujecion: 571 N (128.37) a -400 mbar; 857 N (192.66) a -600 mbar. Otras: Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094.
