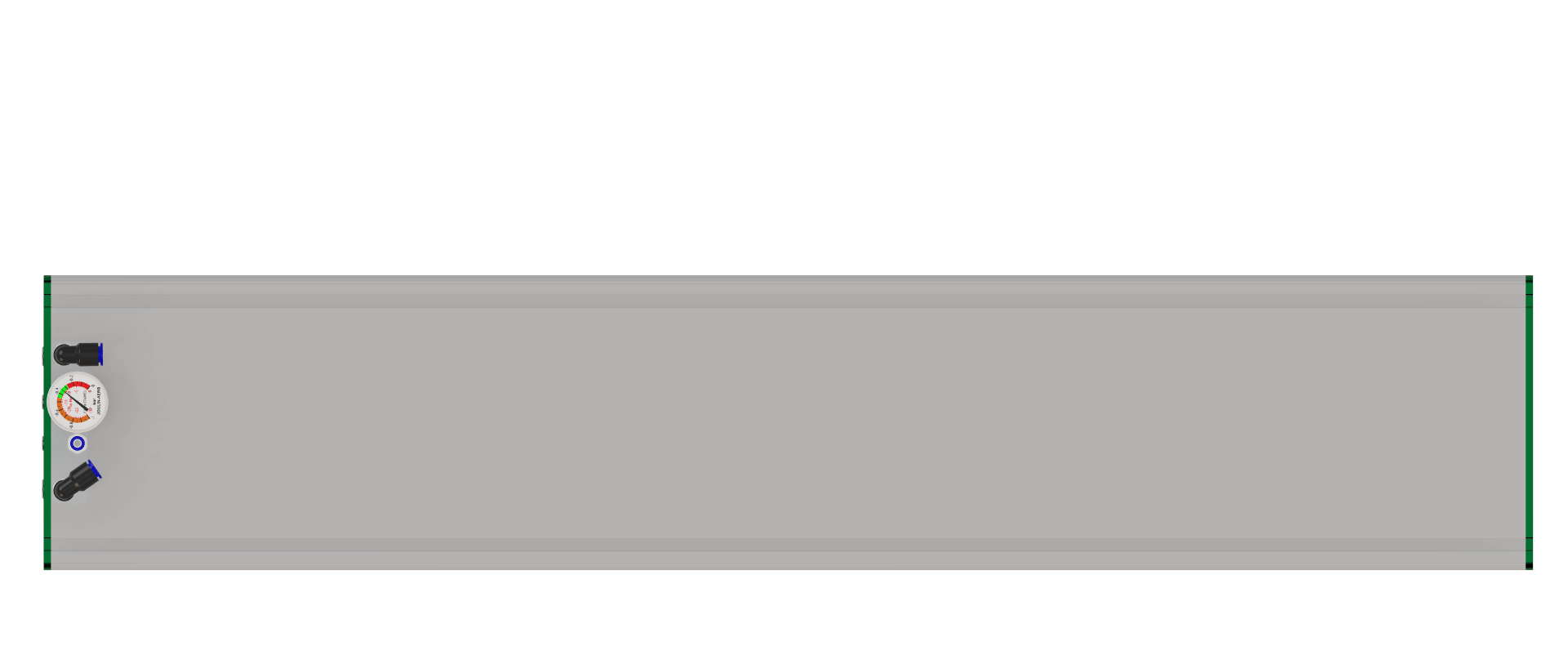

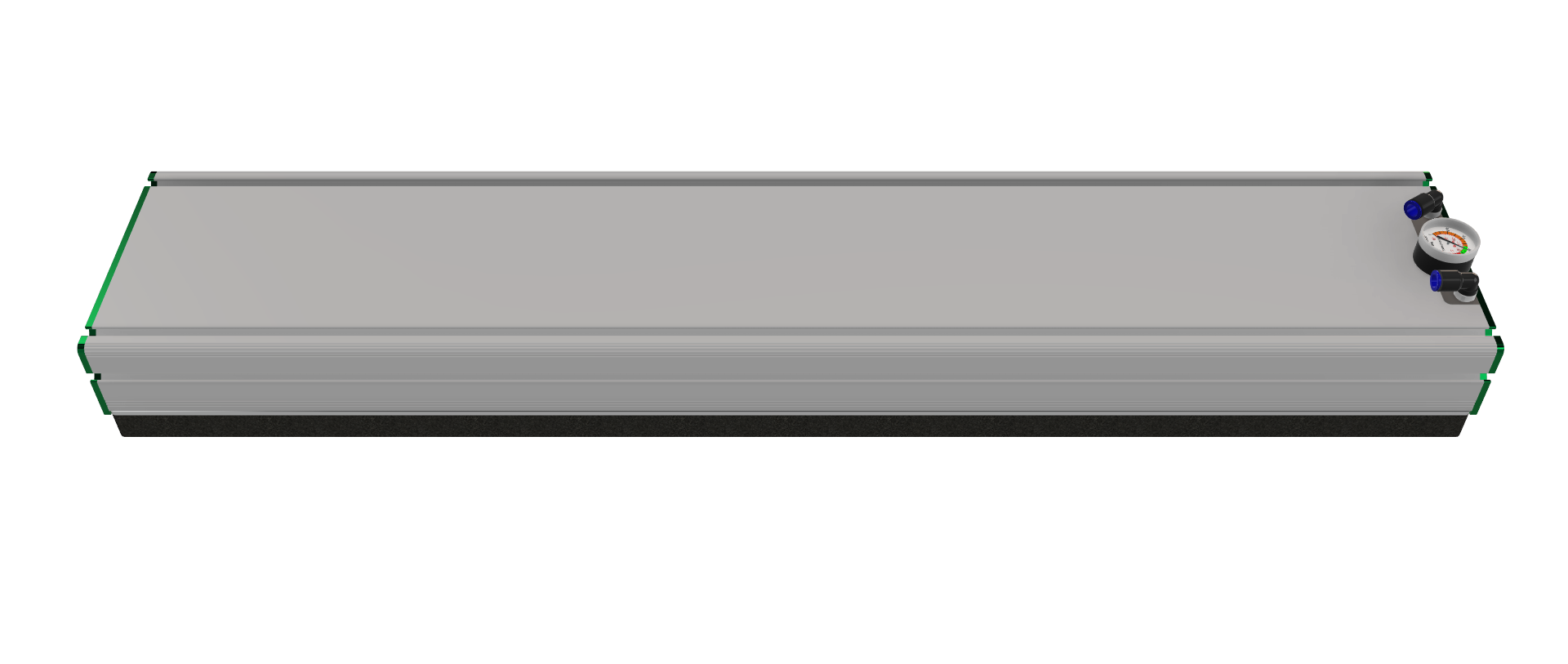

EGV-VG-200x1400-8P35-3STx6' Foam Vacuum Gripper JOULIN ExtruGrip EGV, sección de grip 200 x 1400 mm. Tecnología: Valve Gripper (VG) con 6 x venturi 3 etapas integrados. Foam Pad: EGF.200.1400.24.US.312. Peso: 16.9 kg. Diseñado para manipulación por vacío de piezas rígidas y herméticas; longitud adaptable y ranuras T para accesorios.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Valve Gripper (VG)
• Dimension seccion de grip: 200 x 1400 mm
• Fuente de vacio integrada: 6 x venturi 3 etapas (3STx6)
• Foam Pad reemplazable: EGF.200.1400.24.US.312
• Peso: 16.9 kg (37.26 lbs)

Datos Tecnicos

• Consumo de Aire: 10.5 Nl/s (22.25 scfm)
• Flujo Maximo: 36 Nl/s (76.28 scfm)
• Generador(es) de Vacio: 6 x venturi 3 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 3176 N (713.99)
• -600 mbar, Maxima fuerza: 4764 N (1070.99)

Descripcion Tecnica Completa

EGV-VG-200x1400-8P35-3STx6'. Tecnologia: Valve Gripper (VG) con valvulas Omega independientes y nivel de vacio constante. Patron de espuma: 8P35 (paso 35 mm, 312 orificios). Foam Pad reemplazable: EGF.200.1400.24.US.312. Peso: 16.9 kg (37.26 lbs). Generador(es) de vacio: 6 x venturi de 3 etapas (3STx6), distribuido en 1 manifold. Consumo de aire: 10.5 Nl/s (22.25 scfm) a 6 bar de presion de alimentacion. Flujo maximo: 36 Nl/s (76.28 scfm). Fuerza de sujecion: 3176 N (713.99 lbf) a -400 mbar; 4764 N (1070.99 lbf) a -600 mbar. Cobertura: variable desde un solo producto hasta capa completa. Filtro: sin filtro requerido. Ranuras: Ranuras en T para accesorios. Longitud adaptable: hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones estan sujetas a cambio.
