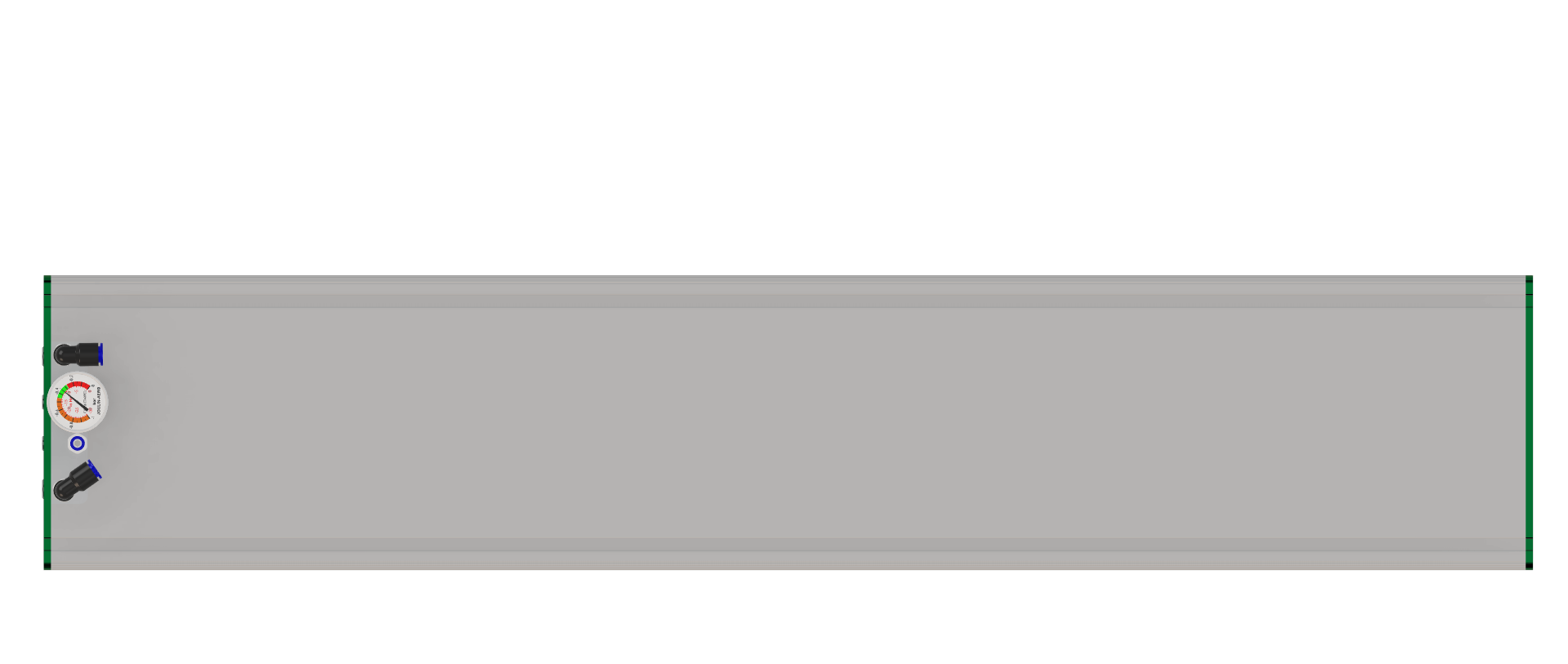

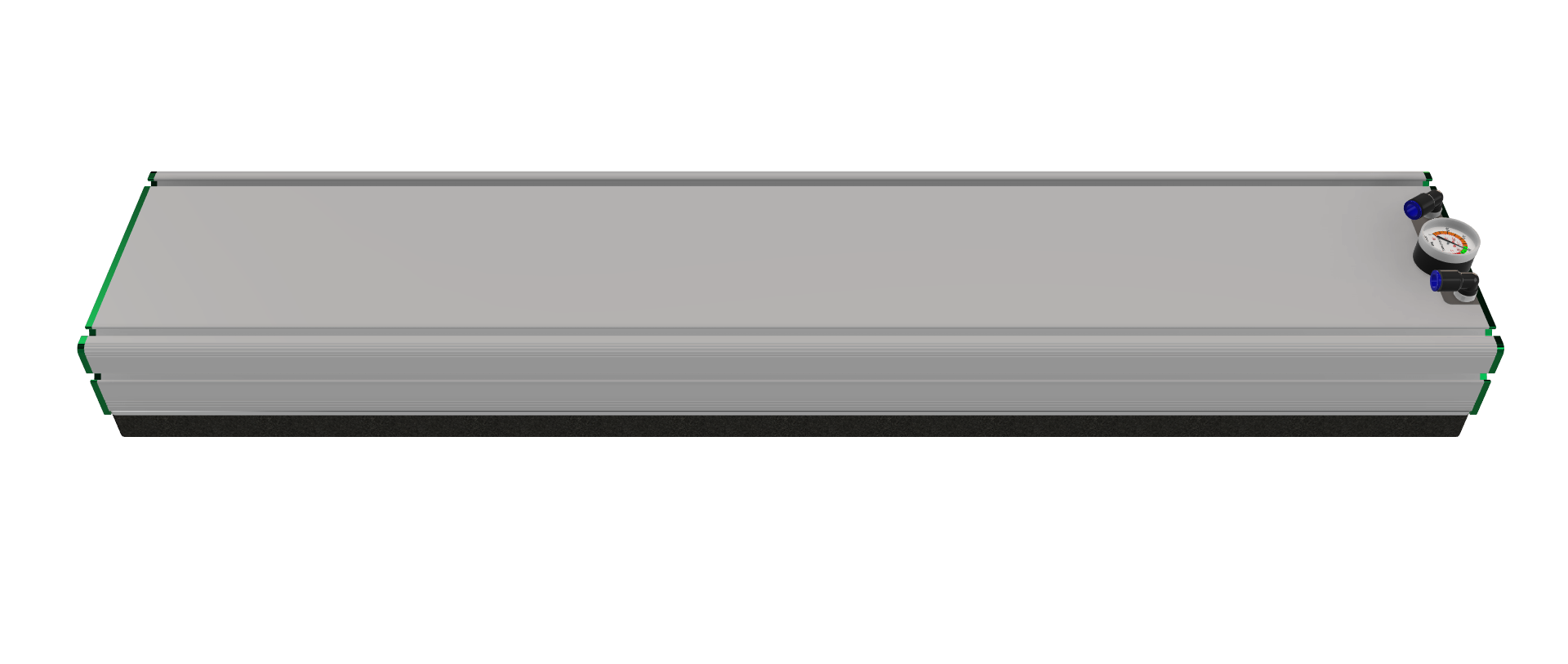

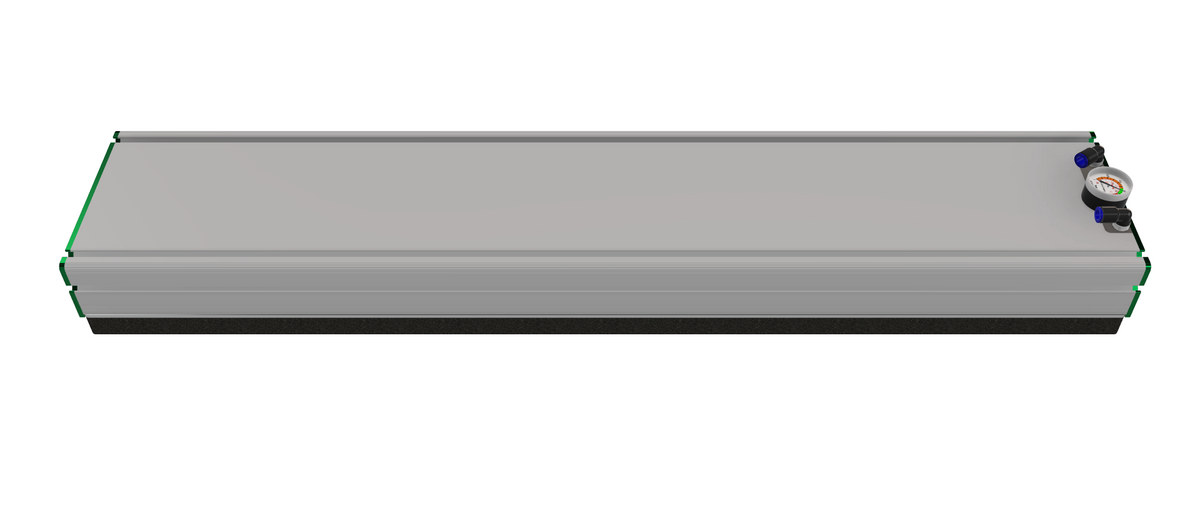

EGV-VG-200x1400-8P17,5-3STx12' Foam Vacuum Gripper JOULIN ExtruGrip EGV, sección de grip 200 x 1400 mm. Tecnología: Valve Gripper (VG) con 12 x venturi 3 etapas integrados. Foam Pad: EGF.200.1400.24.US.624. Peso: 18.3 kg. Diseñado para manipulación por vacío de piezas rígidas y herméticas; cobertura y longitud adaptables bajo pedido.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Valve Gripper (VG)
• Dimension seccion de grip: 200 x 1400 mm
• Fuente de vacio integrada: 12 x venturi 3 etapas (3STx12)
• Foam Pad reemplazable: EGF.200.1400.24.US.624
• Peso: 18.3 kg (40.34 lbs)

Datos Tecnicos

• Consumo de Aire: 21 Nl/s (44.5 scfm)
• Flujo Maximo: 72 Nl/s (152.56 scfm)
• Generador(es) de Vacio: 12 x venturi 3 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 3565 N (801.44)
• -600 mbar, Maxima fuerza: 5348 N (1202.28)

Descripcion Tecnica Completa

EGV-VG-200x1400-8P17,5-3STx12'. Tecnologia: Valve Gripper (VG) con valvulas Omega independientes y nivel de vacio constante. Patron de espuma: 8P17,5 (paso 17,5 mm, 624 orificios). Foam Pad reemplazable: EGF.200.1400.24.US.624. Peso: 18.3 kg (40.34 lbs). Generador(es) de vacio: 12 x venturi de 3 etapas (3STx12), distribuido en 2 manifolds. Consumo de aire: 21 Nl/s (44.5 scfm) a 6 bar de presion de alimentacion. Flujo maximo: 72 Nl/s (152.56 scfm). Fuerza de sujecion: 3565 N (801.44 lb) a -400 mbar; 5348 N (1202.28 lb) a -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable: hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones estan sujetas a cambio.
