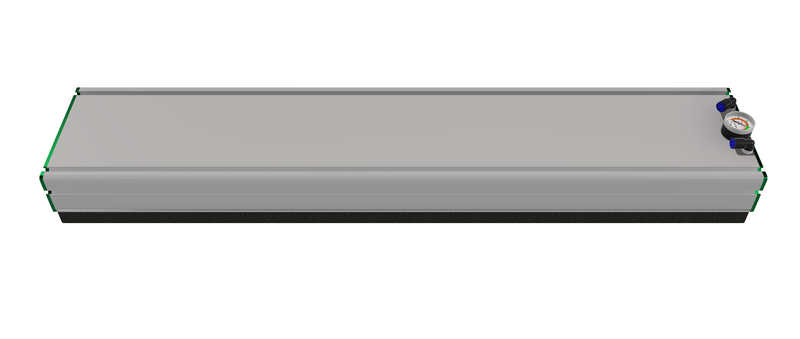

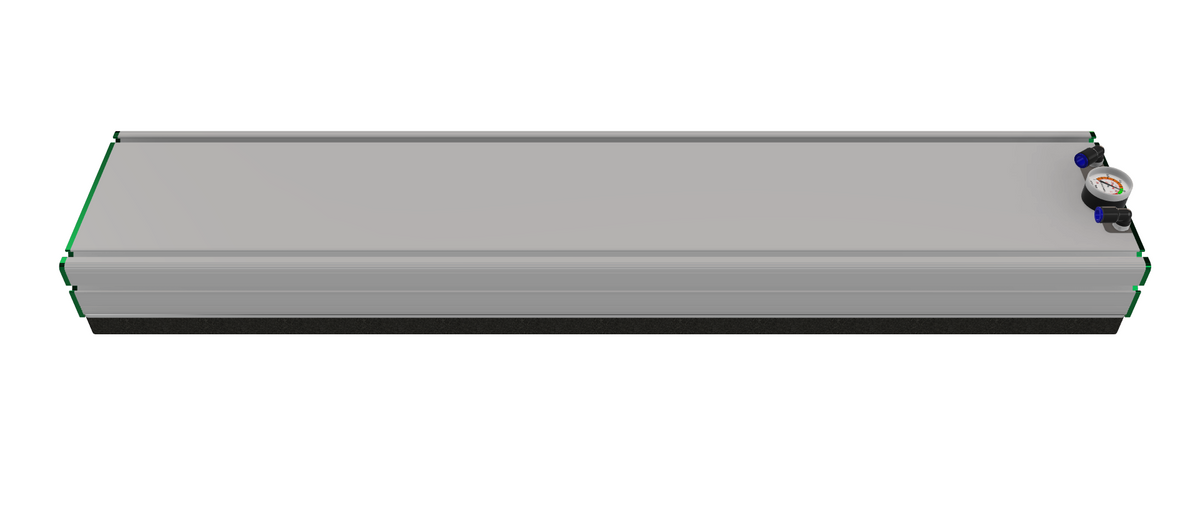

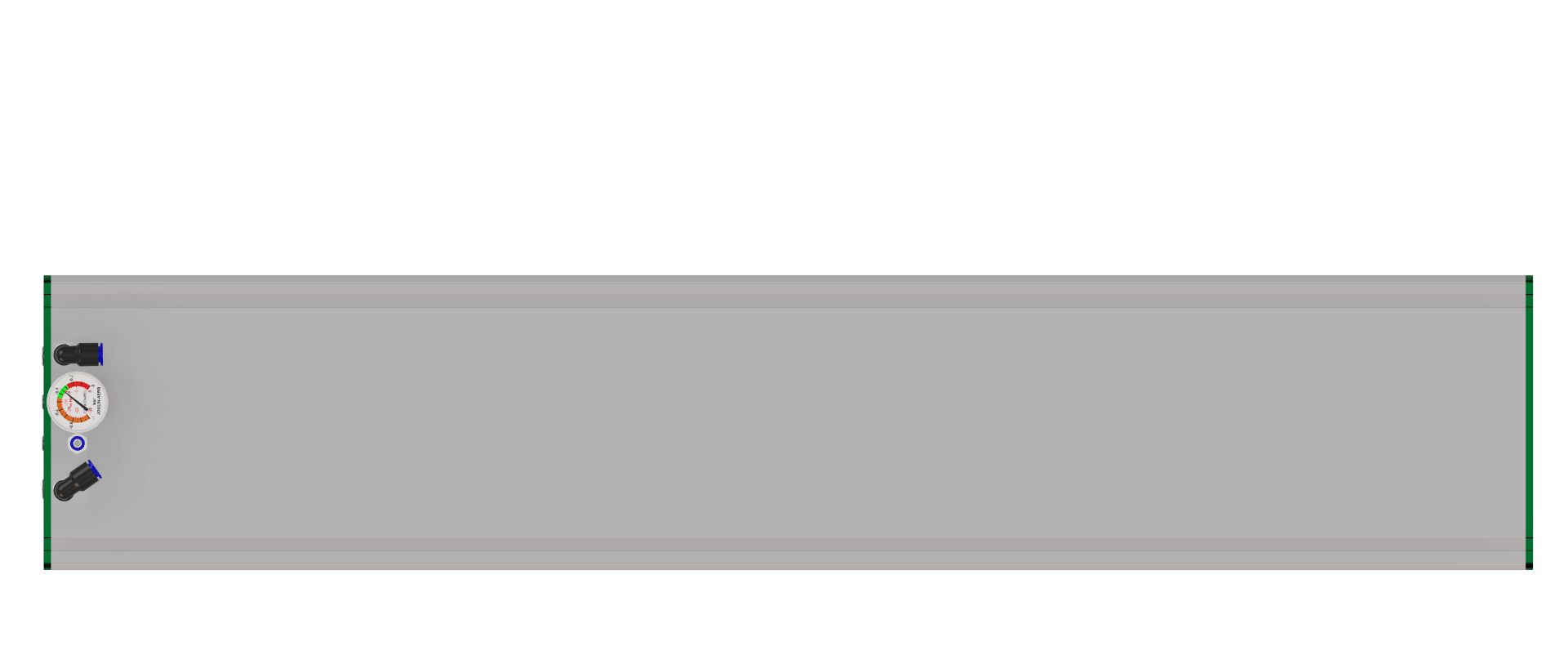

EGV-VG-200x1000-8P35-3STx5' Foam Vacuum Gripper ExtruGrip EGV, sección 200 x 1000 mm. Tecnología: Valve Gripper (VG) con 5 x venturi 3 etapas. Foam Pad: EGF.200.1000.24.US.218. Peso: 12.5 kg. Sistema de vacío compacto para manipulación por succión de piezas rígidas y herméticas.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Valve Gripper (VG)
• Dimension seccion de grip: 200 x 1000 mm
• Fuente de vacio integrada: 5 x venturi 3 etapas (3STx5)
• Foam Pad reemplazable: EGF.200.1000.24.US.218
• Peso: 12.5 kg (27.56 lbs)

Datos Tecnicos

• Consumo de Aire: 8.75 Nl/s (18.54 scfm)
• Flujo Maximo: 30 Nl/s (63.57 scfm)
• Generador(es) de Vacio: 5 x venturi 3 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 2219 N (498.85)
• -600 mbar, Maxima fuerza: 3328 N (748.16)

Descripcion Tecnica Completa

EGV-VG-200x1000-8P35-3STx5'. Tecnologia: Valve Gripper (VG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 8P35 (paso 35 mm, 218 orificios). Foam Pad reemplazable: EGF.200.1000.24.US.218. Peso: 12.5 kg (27.56 lbs). Generador(es) de vacío: 5 x venturi de 3 etapas (3STx5), distribuido en 1 manifold. Consumo de aire: 8.75 Nl/s (18.54 scfm) a 6 bar de presión de alimentación. Flujo máximo: 30 Nl/s (63.57 scfm). Fuerza de sujeción: 2219 N (498.85 lbf) a -400 mbar; 3328 N (748.16 lbf) a -600 mbar. Cobertura: variable desde un solo producto hasta capa completa. Filtro: sin filtro requerido. Ranuras: Ranuras en T para accesorios. Longitud adaptable: hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones estan sujetas a cambio.
