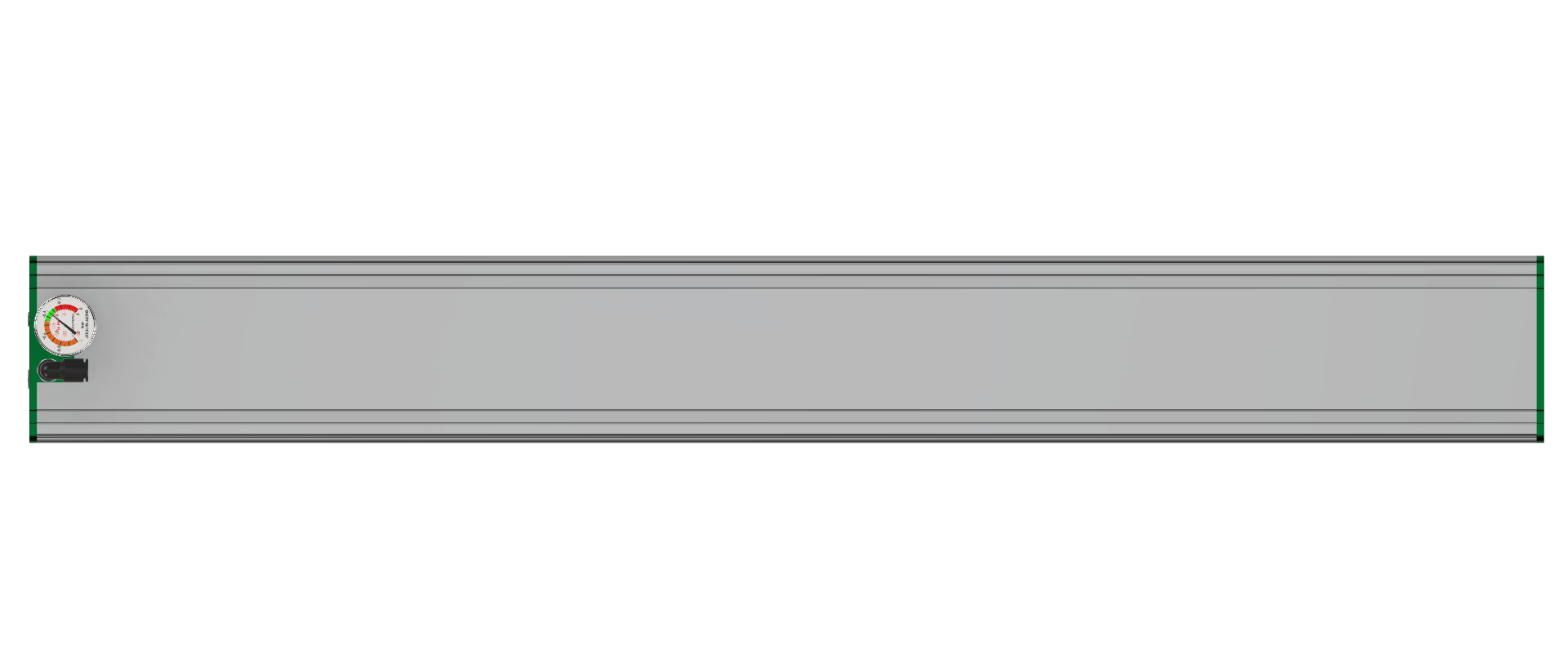

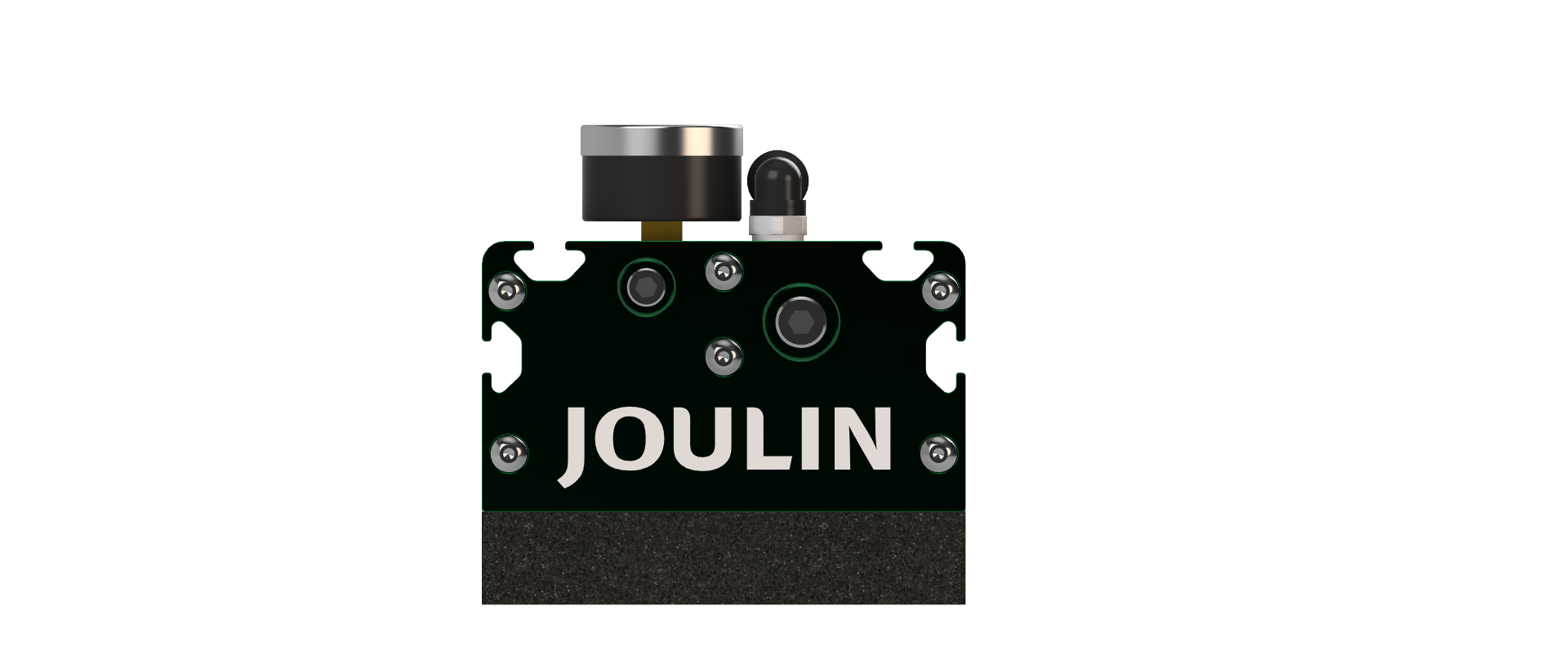

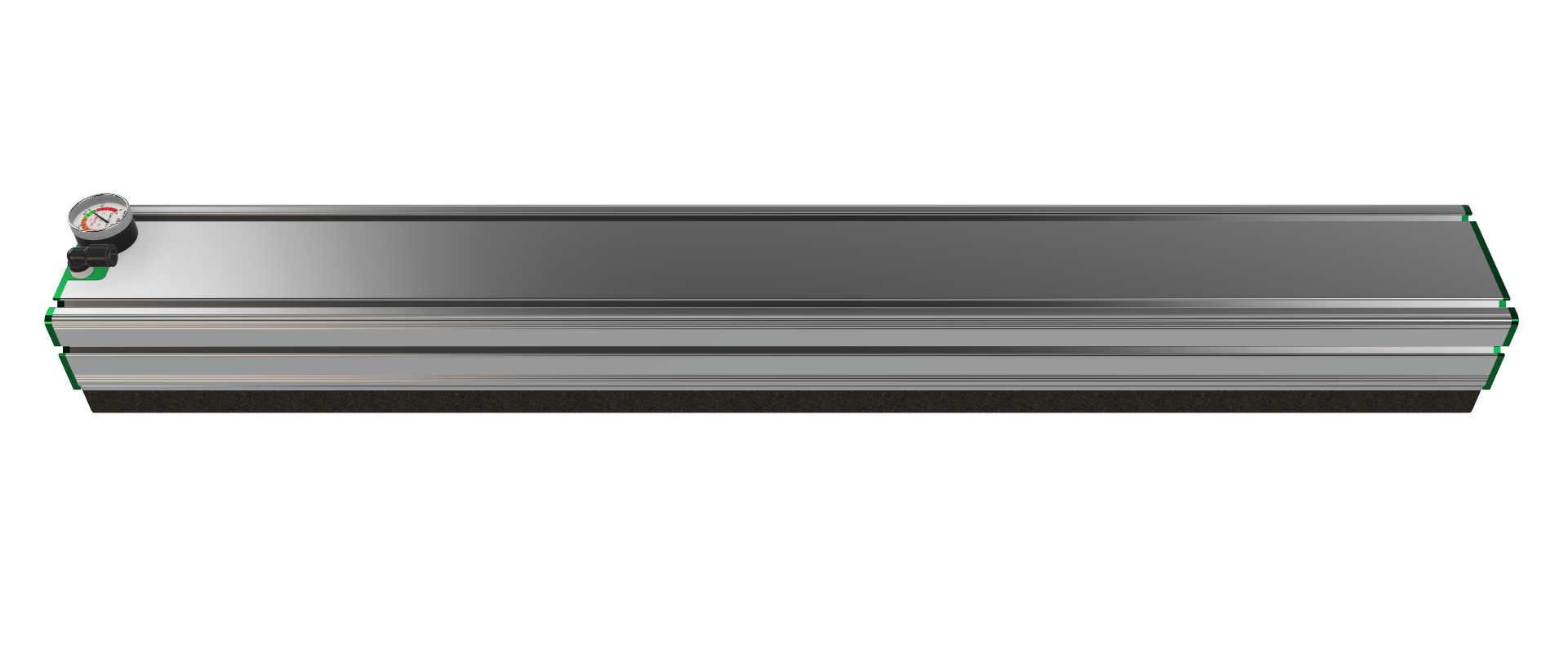

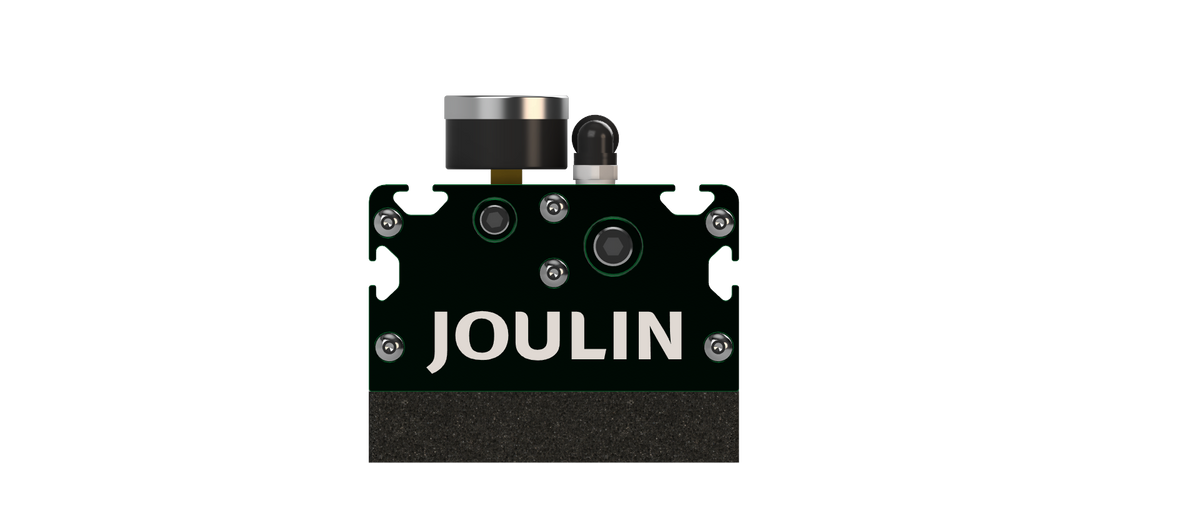

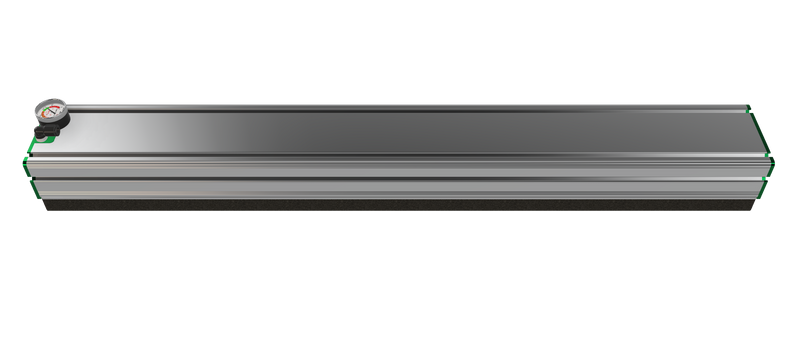

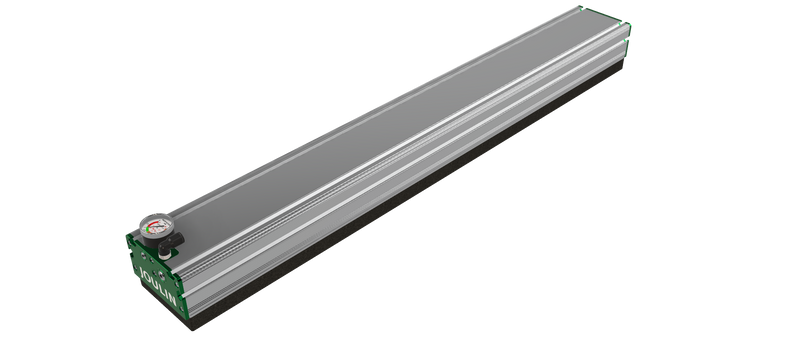

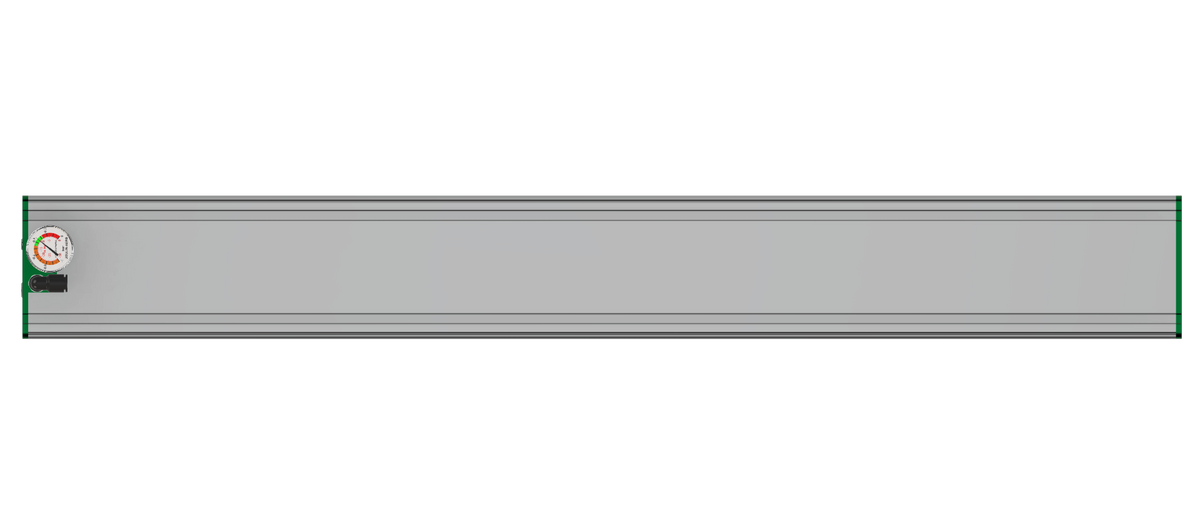

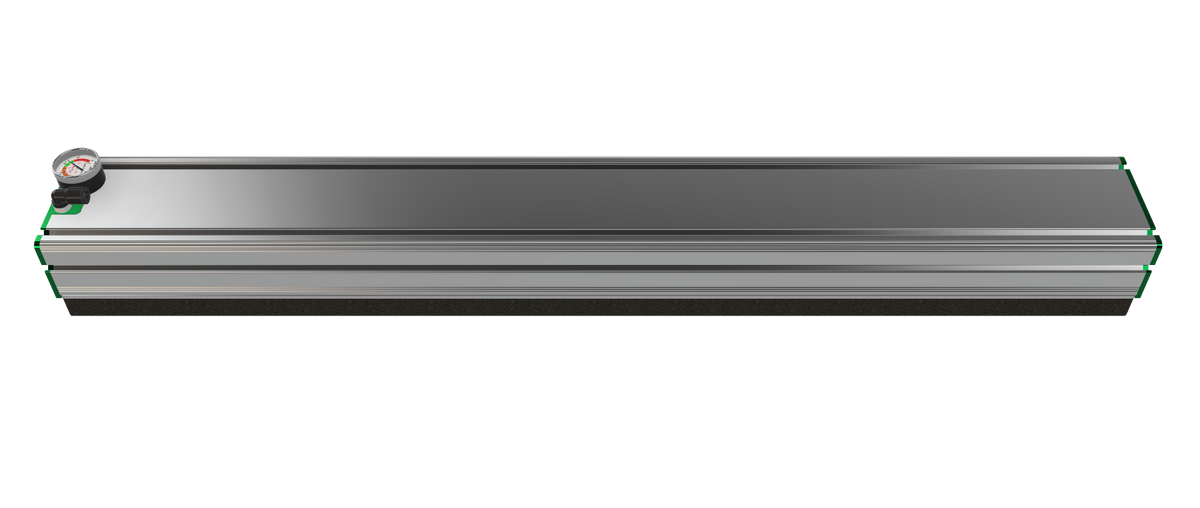

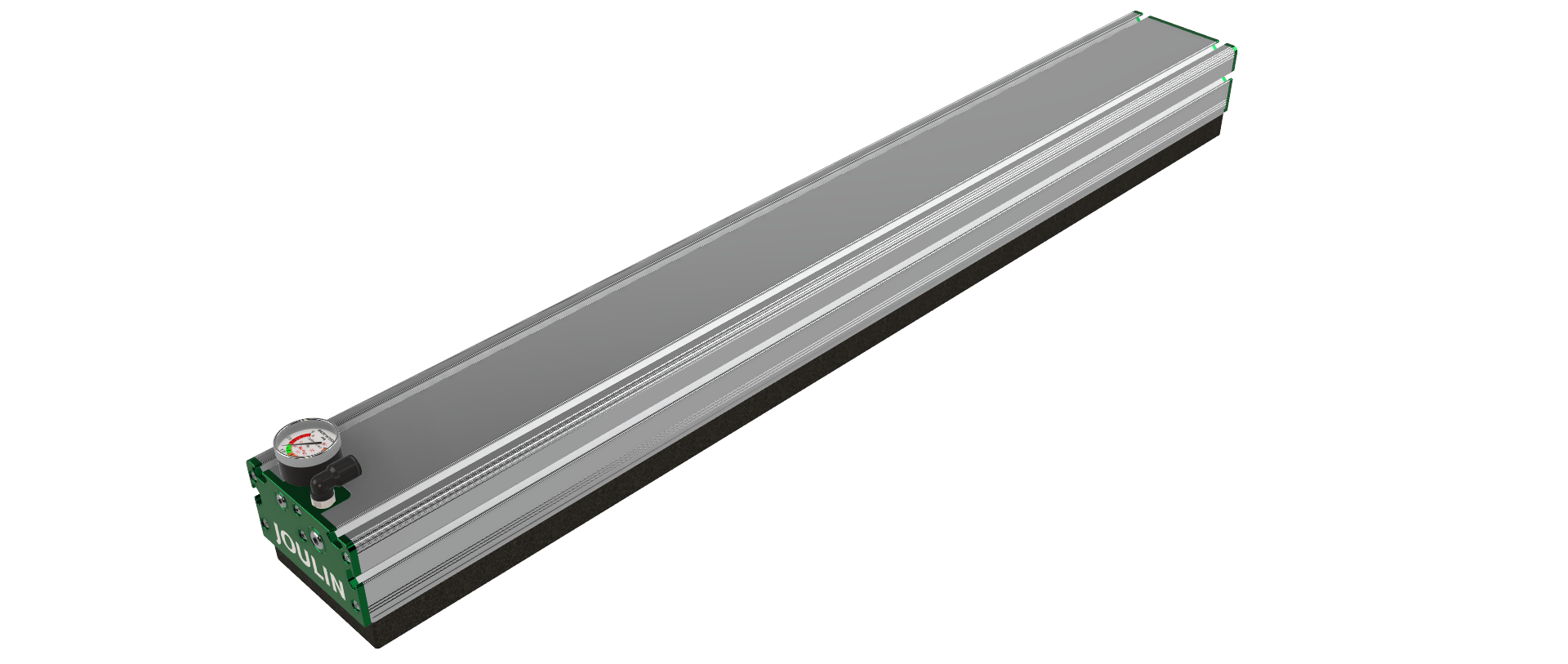

EGV-VG-125x800-4P30-3STx2 Foam Vacuum Gripper ExtruGrip EGV, sección de grip 125 x 800 mm. Tecnología: Valve Gripper (VG). Fuente de vacío integrada: 2 x venturi 3 etapas. Foam Pad reemplazable: EGF.125.800.24.US.102. Peso: 6.9 kg (15.21 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnología: Valve Gripper (VG)
• Dimensión sección de grip: 125 x 800 mm
• Fuente de vacío integrada: 2 x venturi 3 etapas (3STx2)
• Foam Pad reemplazable: EGF.125.800.24.US.102
• Peso: 6.9 kg (15.21 lbs)

Datos Técnicos

• Consumo de Aire: 3.5 Nl/s (7.42 scfm)
• Flujo Máximo: 12 Nl/s (25.43 scfm)
• Generador(es) de Vacío: 2 x venturi 3 etapas

Fuerza de Sujeción - N (Lbs) - productos rígidos y herméticos, factor de seguridad aplicado

Nivel de Vacío

• -400 mbar, máxima fuerza: 1038 N (233.35)
• -600 mbar, máxima fuerza: 1557 N (350.03)

Descripción Técnica Completa

EGV-VG-125x800-4P30-3STx2. Tecnología: Valve Gripper (VG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 4P30 (paso 30 mm, 102 orificios). Foam Pad reemplazable: EGF.125.800.24.US.102. Peso: 6.9 kg (15.21 lbs). Generador(es) de vacío: 2 x venturi 3 etapas (3STx2), distribuido en 1 manifold. Consumo de aire: 3.5 Nl/s (7.42 scfm) a 6 bar de presión de alimentación. Flujo máximo: 12 Nl/s (25.43 scfm). Fuerza de sujeción: 1038 N (233.35) a -400 mbar; 1557 N (350.03) a -600 mbar. Sin filtro requerido. Ranuras en T: para accesorios. Longitud adaptable: hasta 3000 mm bajo pedido.
