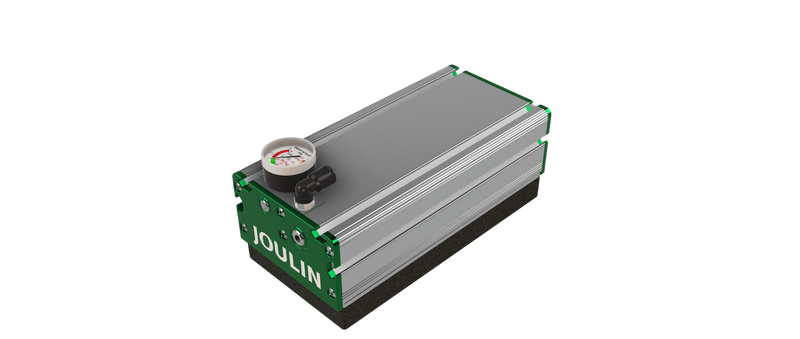

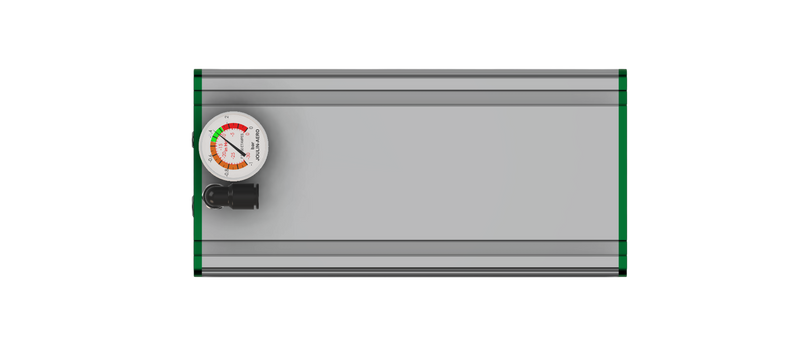

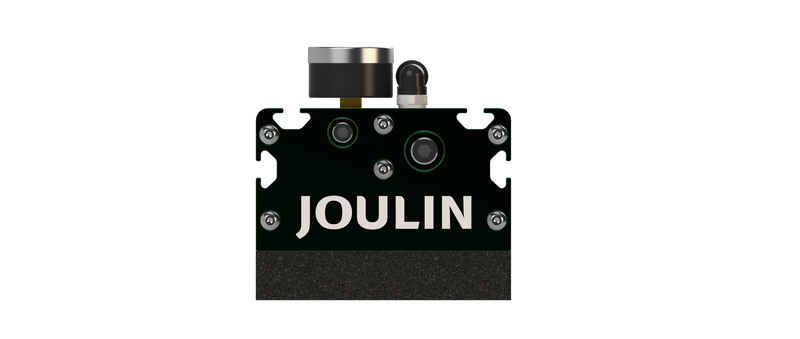

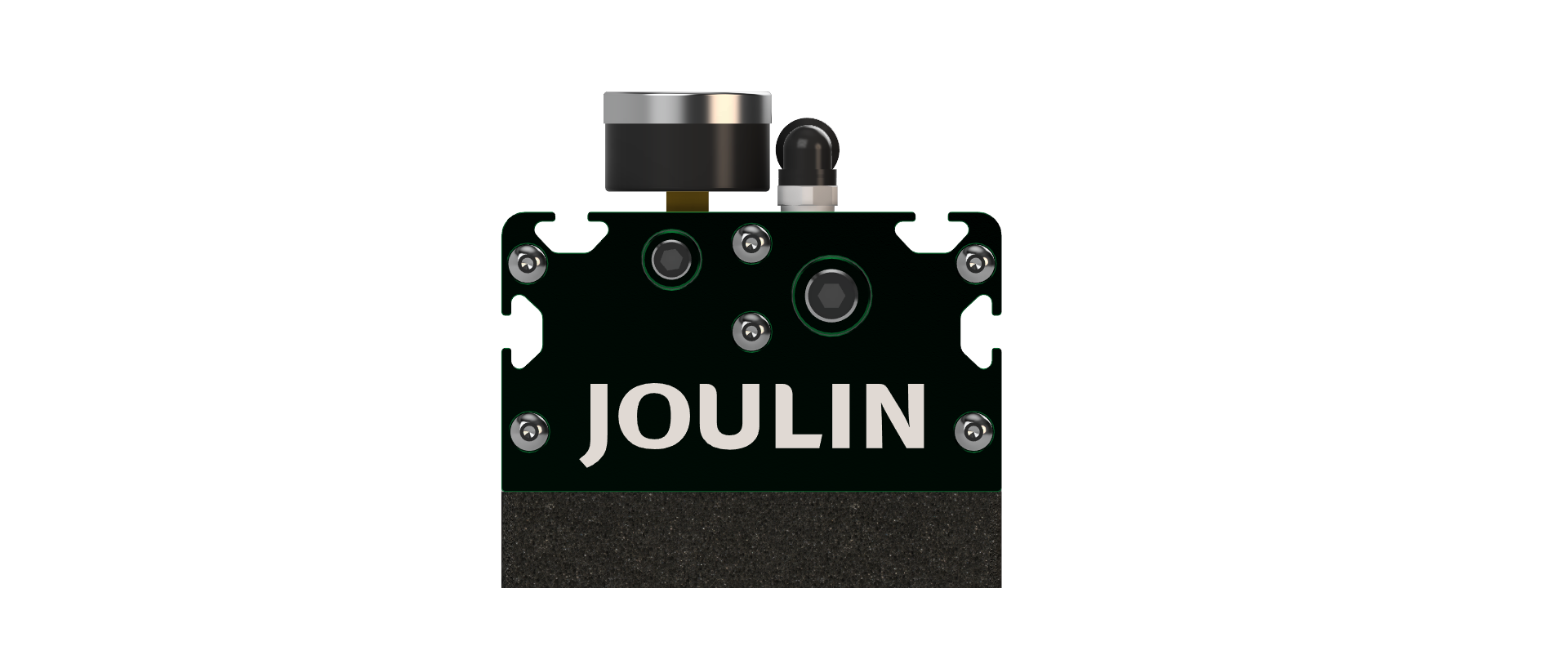

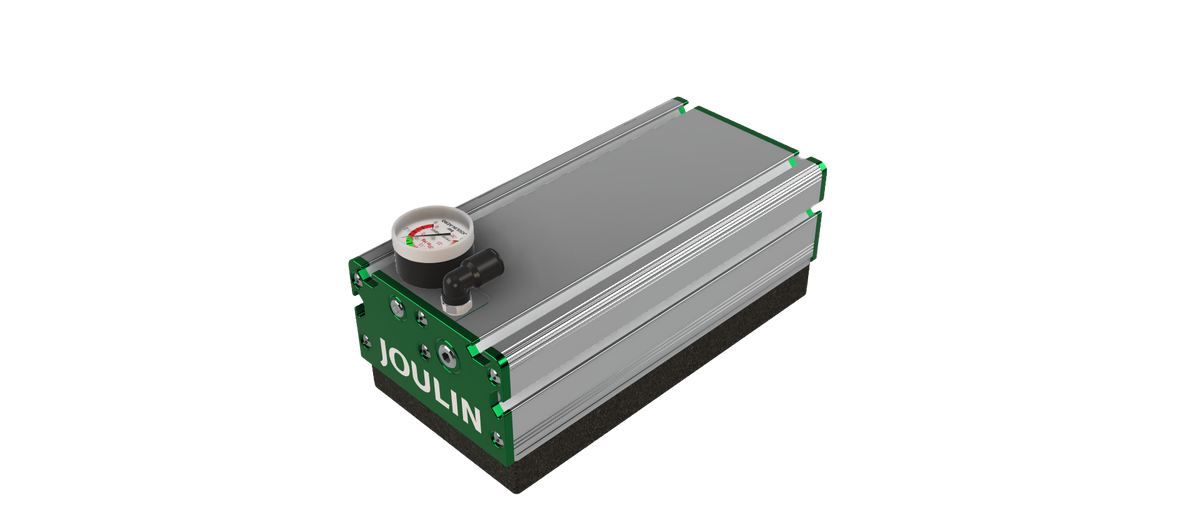

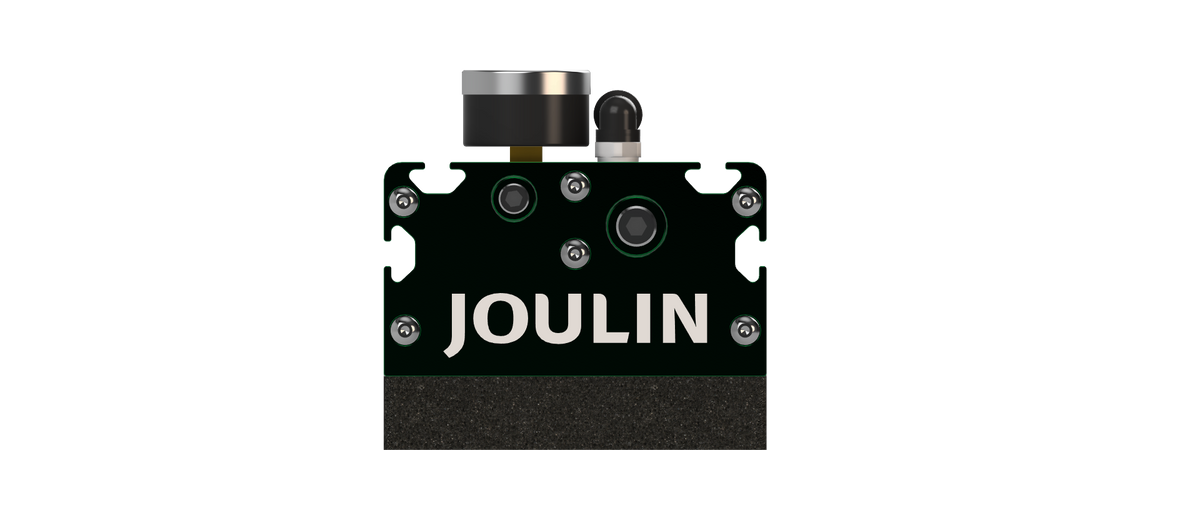

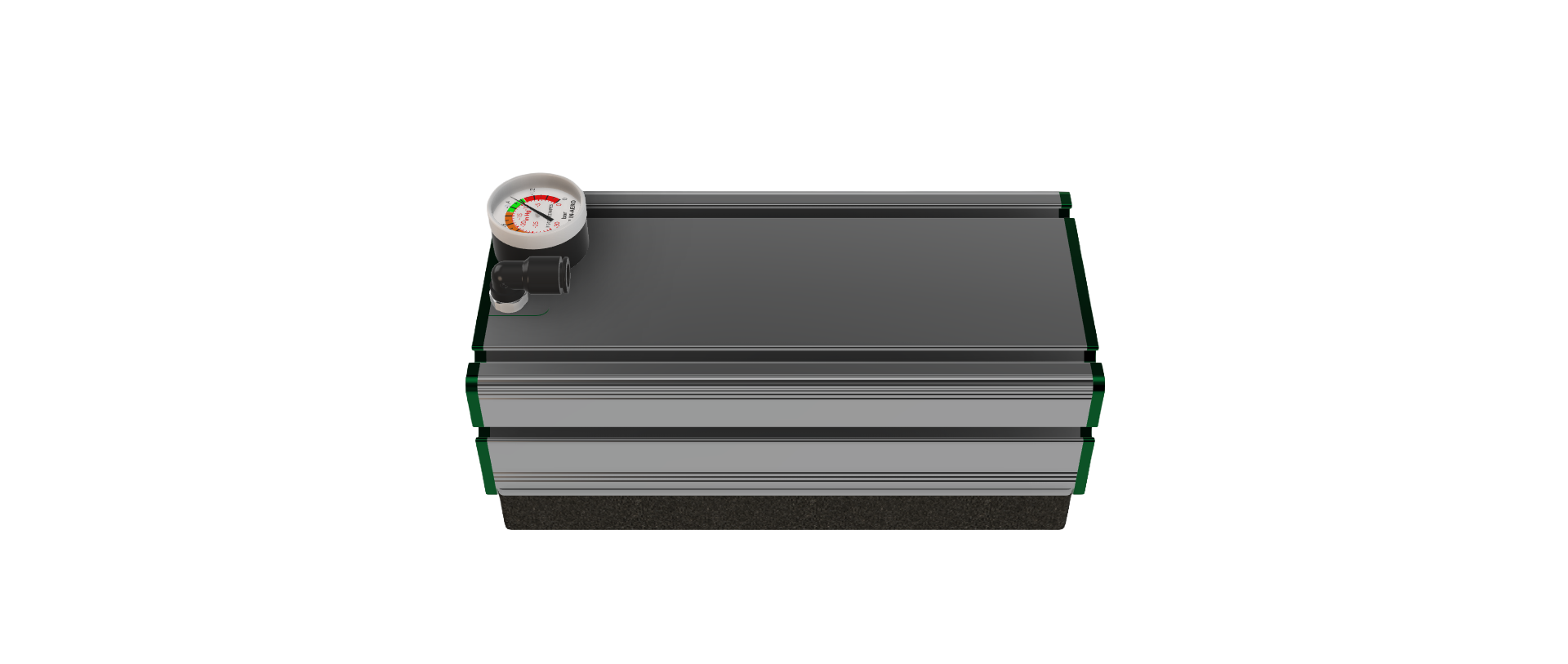

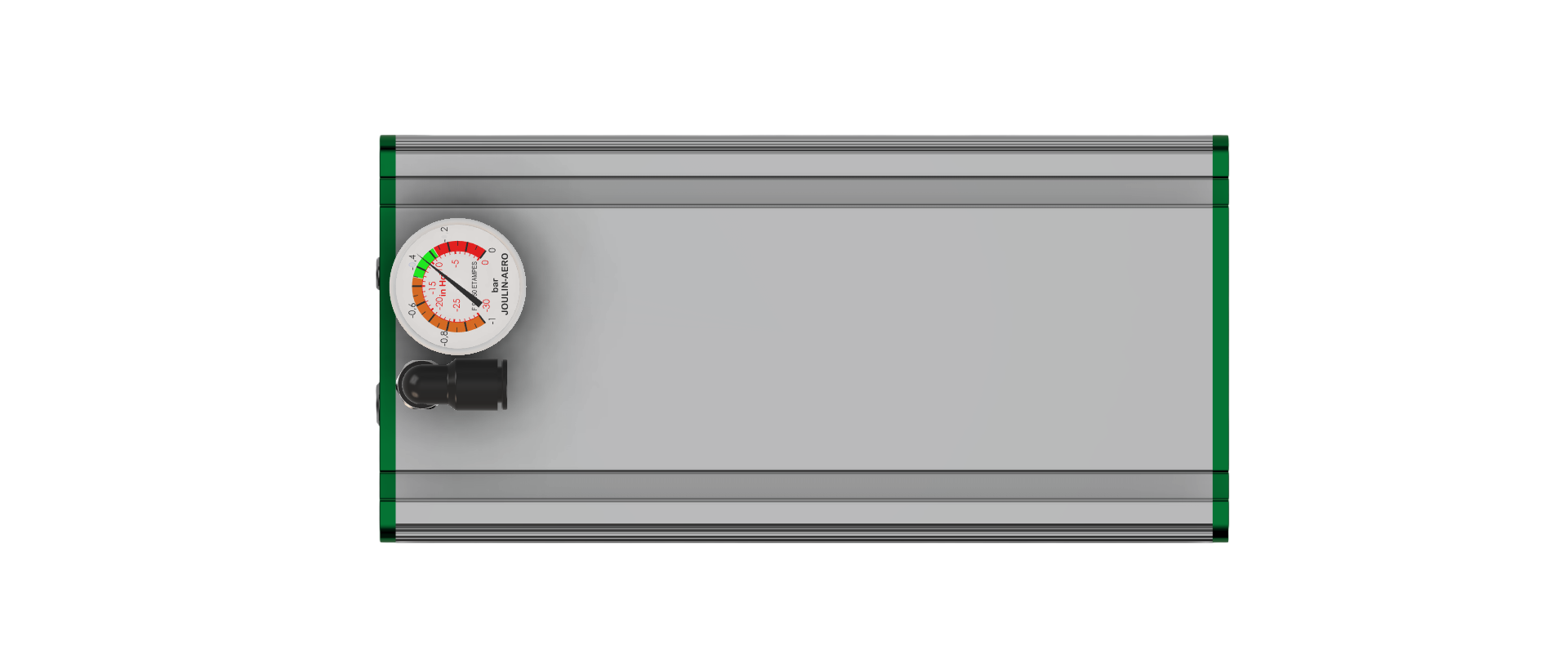

EGV-VG-125x600-4P15-3STx3¹ Foam Vacuum Gripper ExtruGrip EGV, sección de grip 125 × 600 mm con patrón de espuma 4P15 (150 orificios). Integra 3 x venturi 3 etapas como fuente de vacío y foam pad reemplazable EGF.125.600.24.US.150. Peso 5.4 kg. Diseñado para manipulación de productos rígidos y herméticos.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnología: Valve Gripper (VG)
• Dimensión sección de grip: 125 × 600 mm
• Fuente de vacío integrada: 3 x venturi 3 etapas (3STx3)
• Foam Pad reemplazable: EGF.125.600.24.US.150
• Peso: 5.4 kg (11.9 lbs)

Datos Técnicos

• Consumo de aire: 5.25 Nl/s (11.12 scfm)
• Flujo máximo: 18 Nl/s (38.14 scfm)
• Generador(es) de vacío: 3 x venturi 3 etapas

Fuerza de Sujeción - productos rígidos y herméticos, factor de seguridad aplicado

Nivel de vacío

• -400 mbar, máxima fuerza: 857 N (192.66 lb)
• -600 mbar, máxima fuerza: 1285 N (288.88 lb)

Descripción Técnica Completa

EGV-VG-125x600-4P15-3STx3¹. Tecnología Valve Gripper (VG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma 4P15 (paso 15 mm, 150 orificios). Foam Pad reemplazable EGF.125.600.24.US.150. Peso 5.4 kg (11.9 lbs). Generador(es) de vacío: 3 x venturi 3 etapas (3STx3), distribuido en un manifold. Consumo de aire: 5.25 Nl/s (11.12 scfm) a 6 bar de presión de alimentación. Flujo máximo: 18 Nl/s (38.14 scfm). Fuerza de sujeción: 857 N (192.66 lb) a -400 mbar; 1285 N (288.88 lb) a -600 mbar. Cobertura variable desde un módulo hasta sección completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido.
