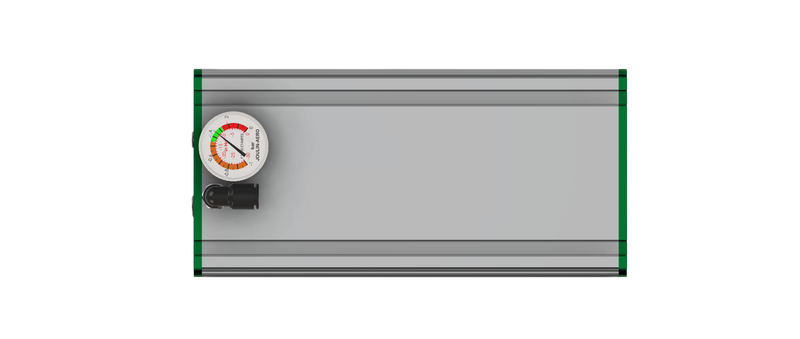

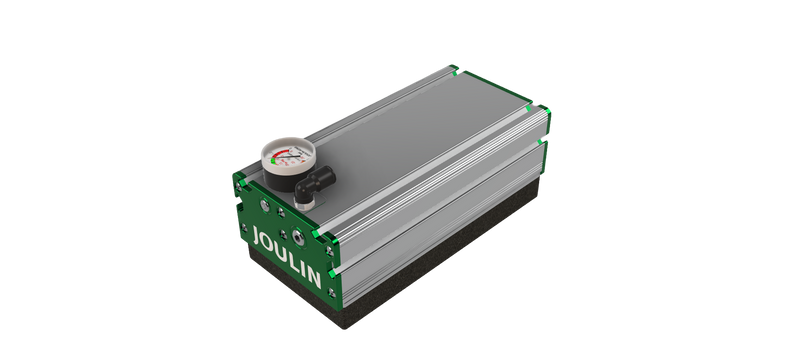

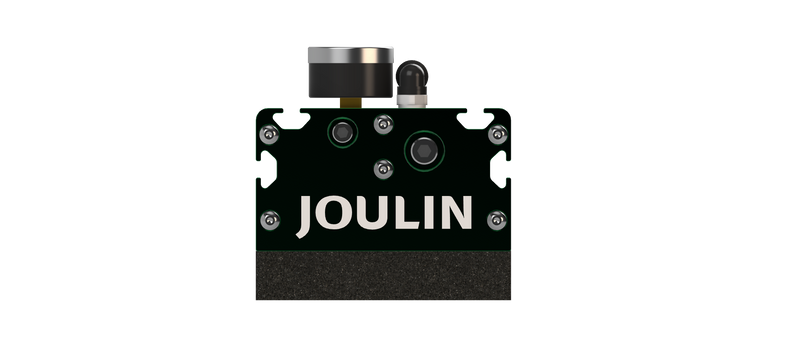

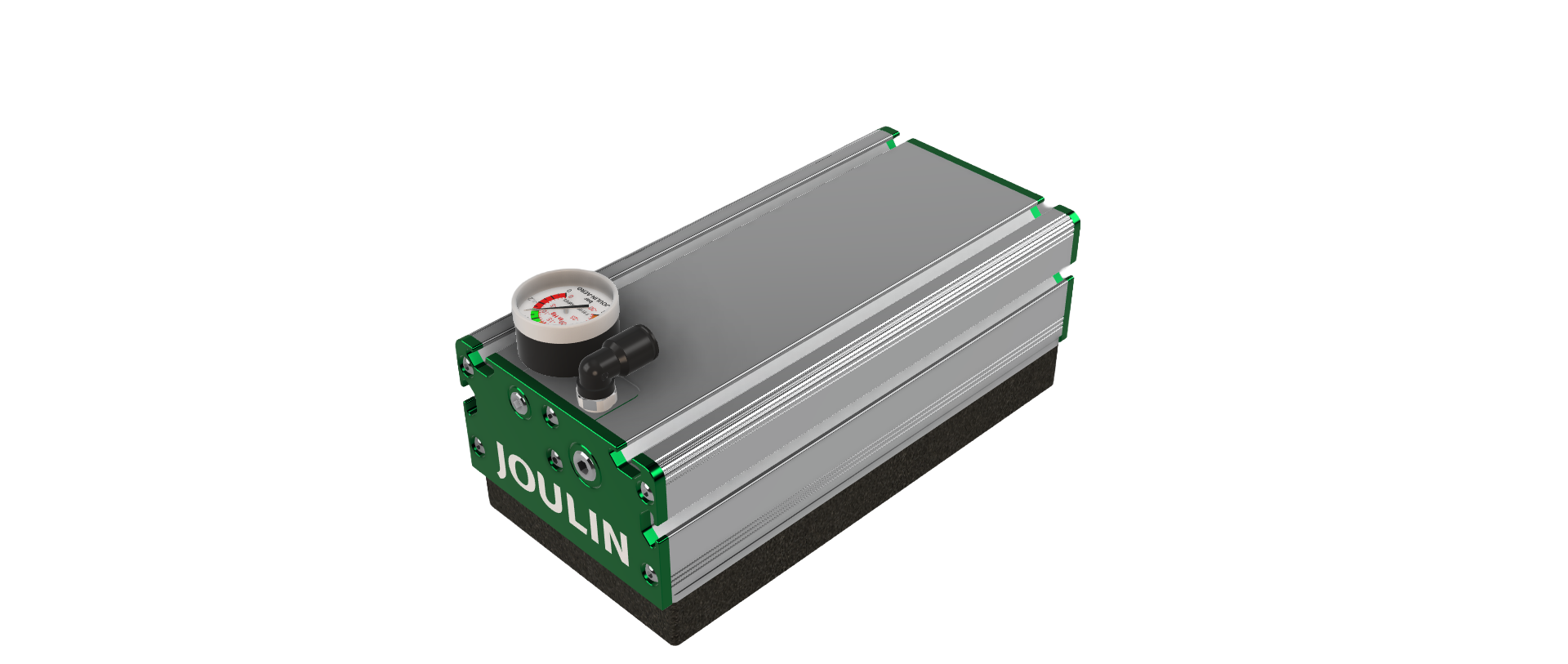

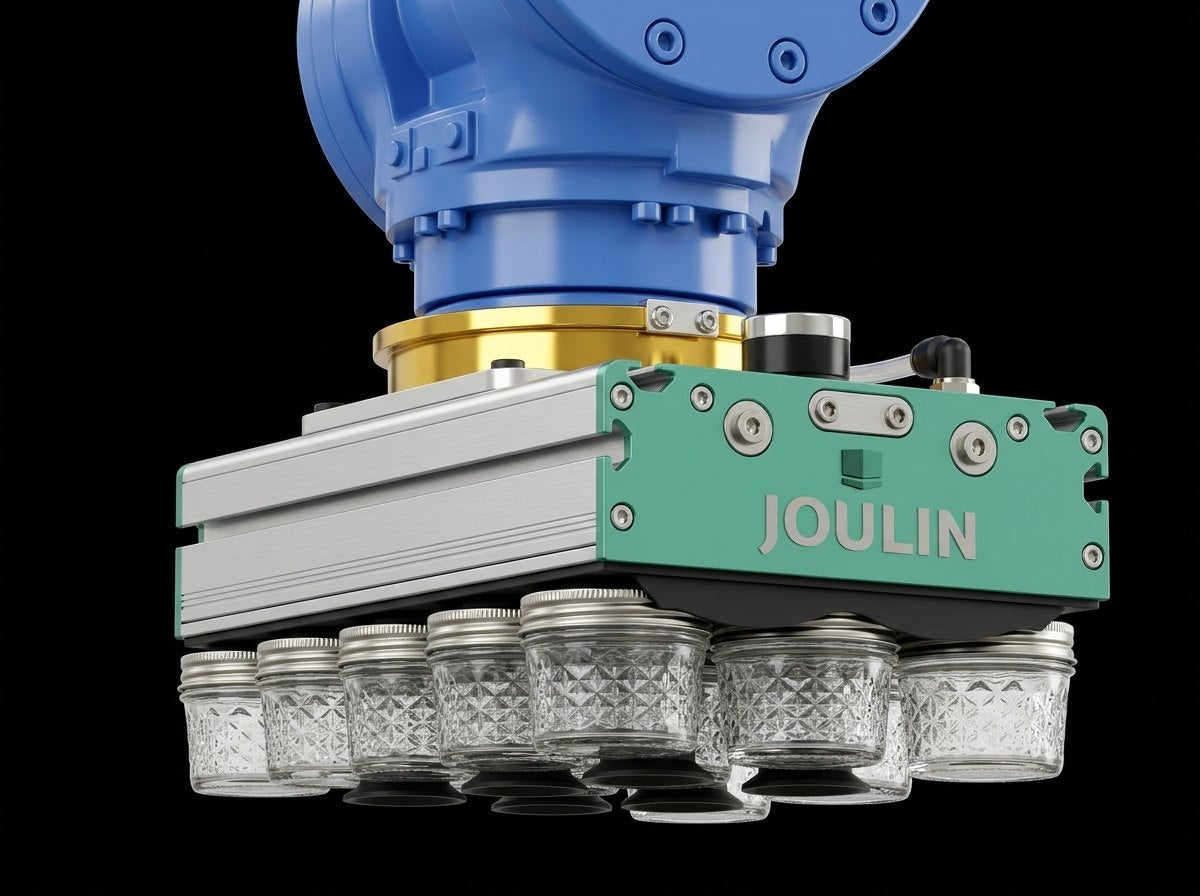

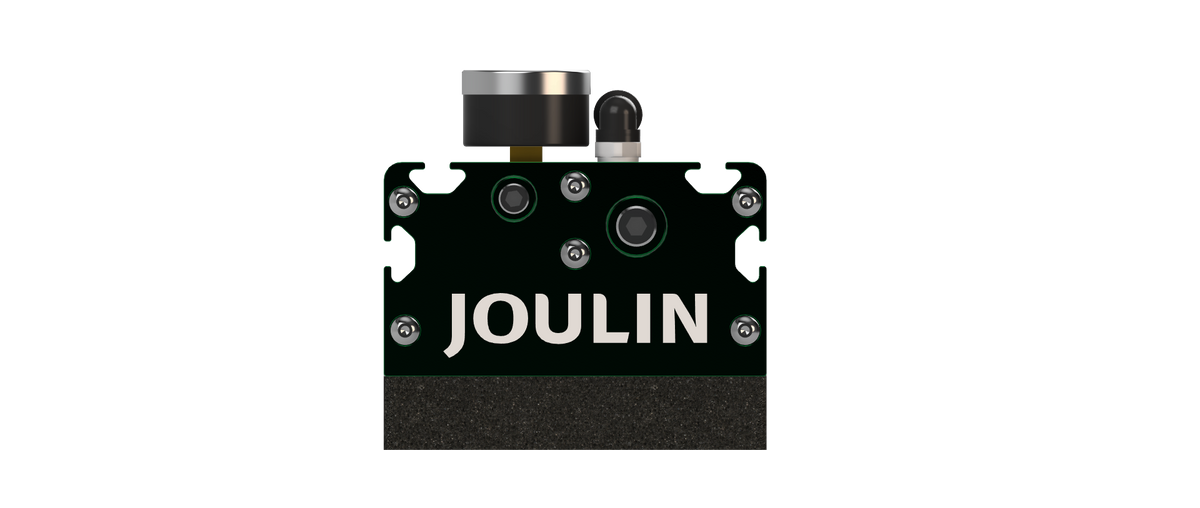

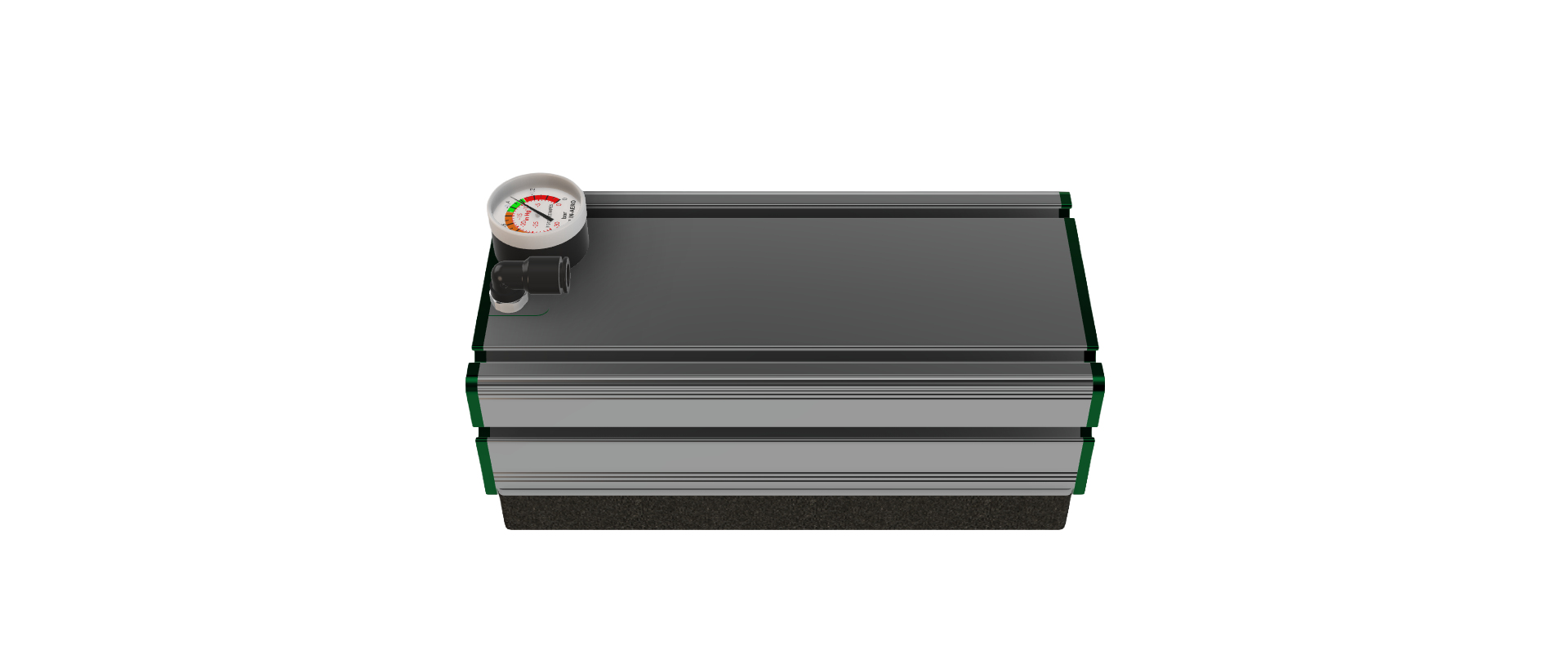

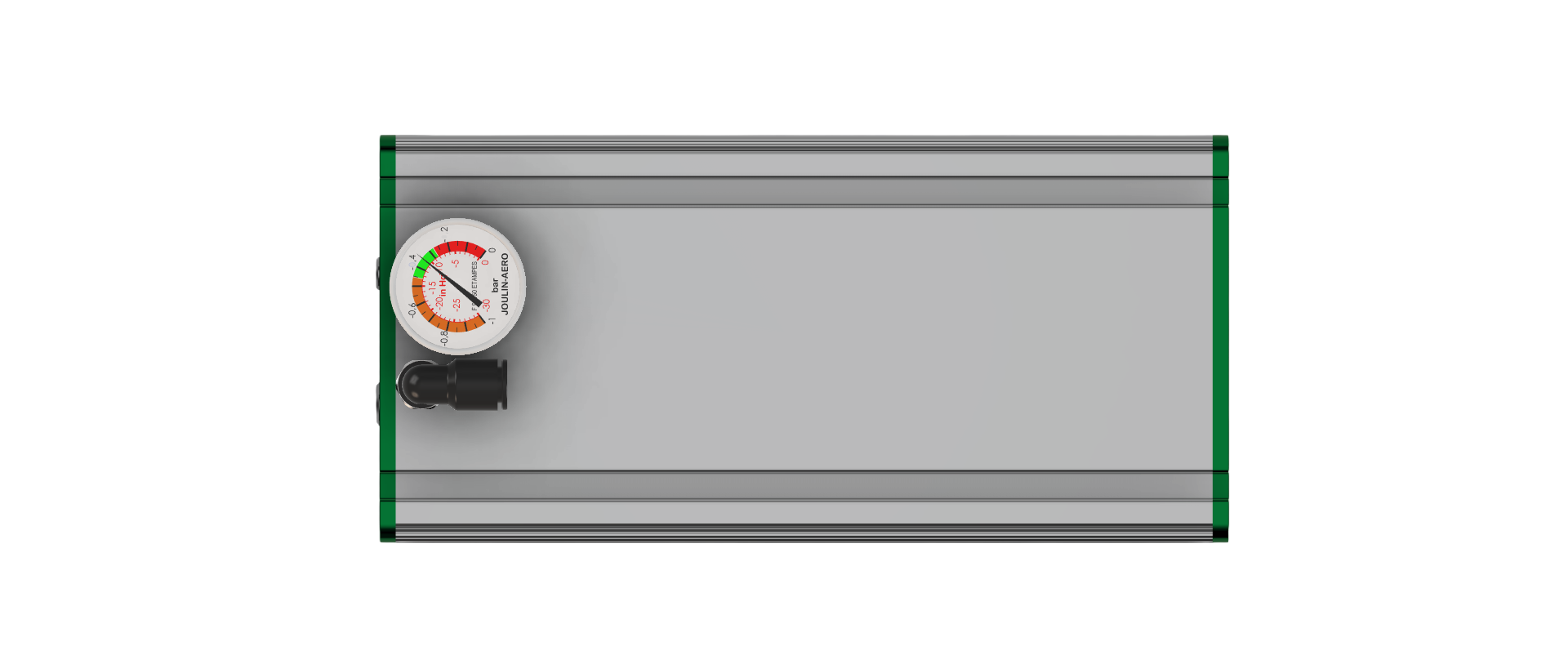

EGV-VG-125x400-4P15-3STx2 Foam Vacuum Gripper ExtruGrip EGV, sección de grip 125 × 400 mm con patrón de espuma 4P15. Integra 2 x venturi 3 etapas como fuente de vacío y foam pad reemplazable EGF.125.400.24.US.100. Peso 3.9 kg. Equipo orientado a la manipulación de productos rígidos y herméticos.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnología: Valve Gripper (VG)
• Dimensión sección de grip: 125 × 400 mm
• Fuente de vacío integrada: 2 x venturi 3 etapas (3STx2)
• Foam Pad reemplazable: EGF.125.400.24.US.100
• Peso: 3.9 kg (8.6 lbs)

Datos Técnicos

• Consumo de aire: 3.5 Nl/s (7.42 scfm) a 6 bar
• Flujo máximo: 12 Nl/s (25.43 scfm)
• Generador(es) de vacío: 2 x venturi 3 etapas (3STx2), distribuido en 1 manifold

Fuerza de Sujeción, productos rígidos y herméticos, factor de seguridad aplicado

Nivel de vacío

• -400 mbar, máxima fuerza: 571 N (128.37 lb)
• -600 mbar, máxima fuerza: 857 N (192.66 lb)

Descripción Técnica Completa

EGV-VG-125x400-4P15-3STx2. Tecnología Valve Gripper (VG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma 4P15 (paso 15 mm, 100 orificios). Foam Pad reemplazable EGF.125.400.24.US.100. Peso total 3.9 kg. Generador(es) de vacío: 2 x venturi 3 etapas (3STx2), distribuido en 1 manifold. Consumo de aire y flujo máximo indicados: 3.5 Nl/s (7.42 scfm) y 12 Nl/s (25.43 scfm) respectivamente. Fuerzas de sujeción especificadas para -400 mbar y -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud aplicable hasta 3000 mm para sección continua.
