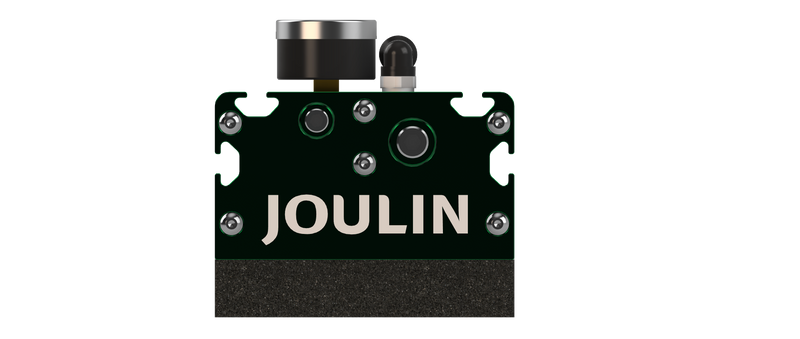

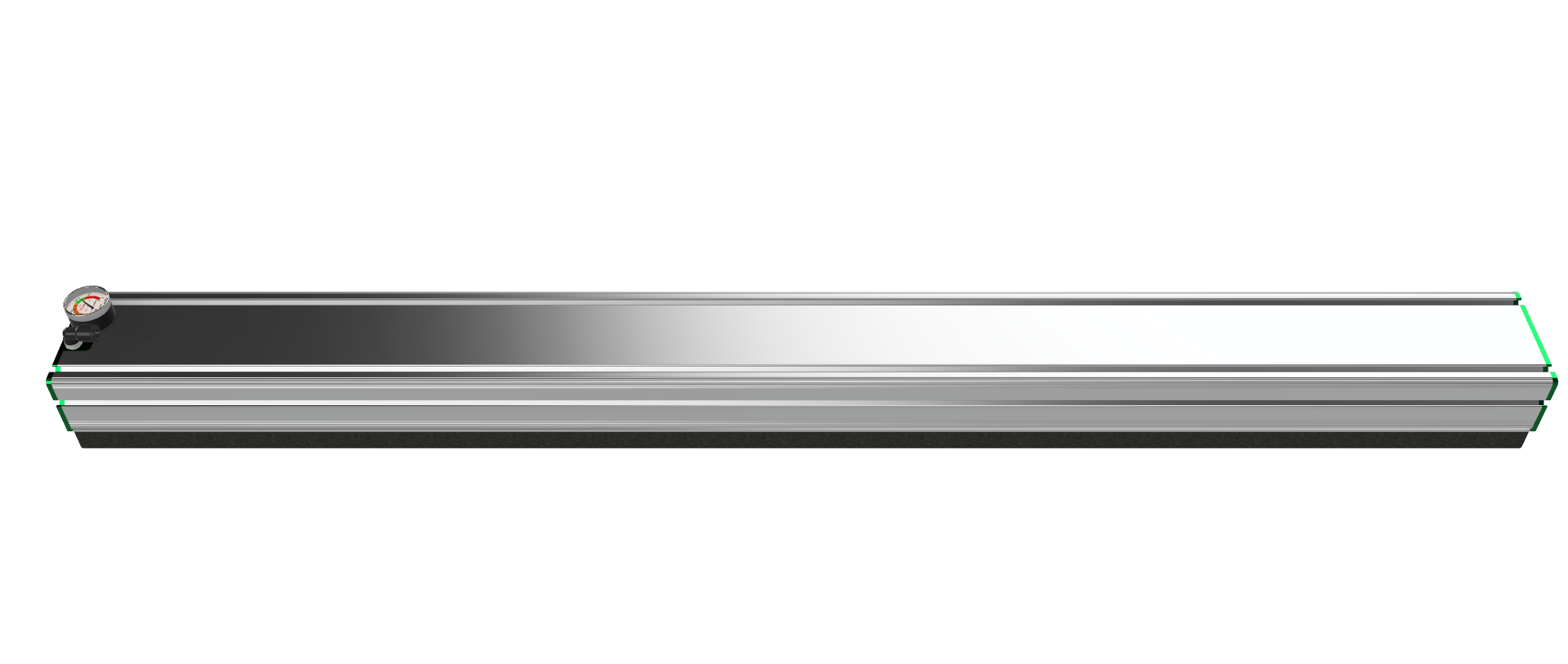

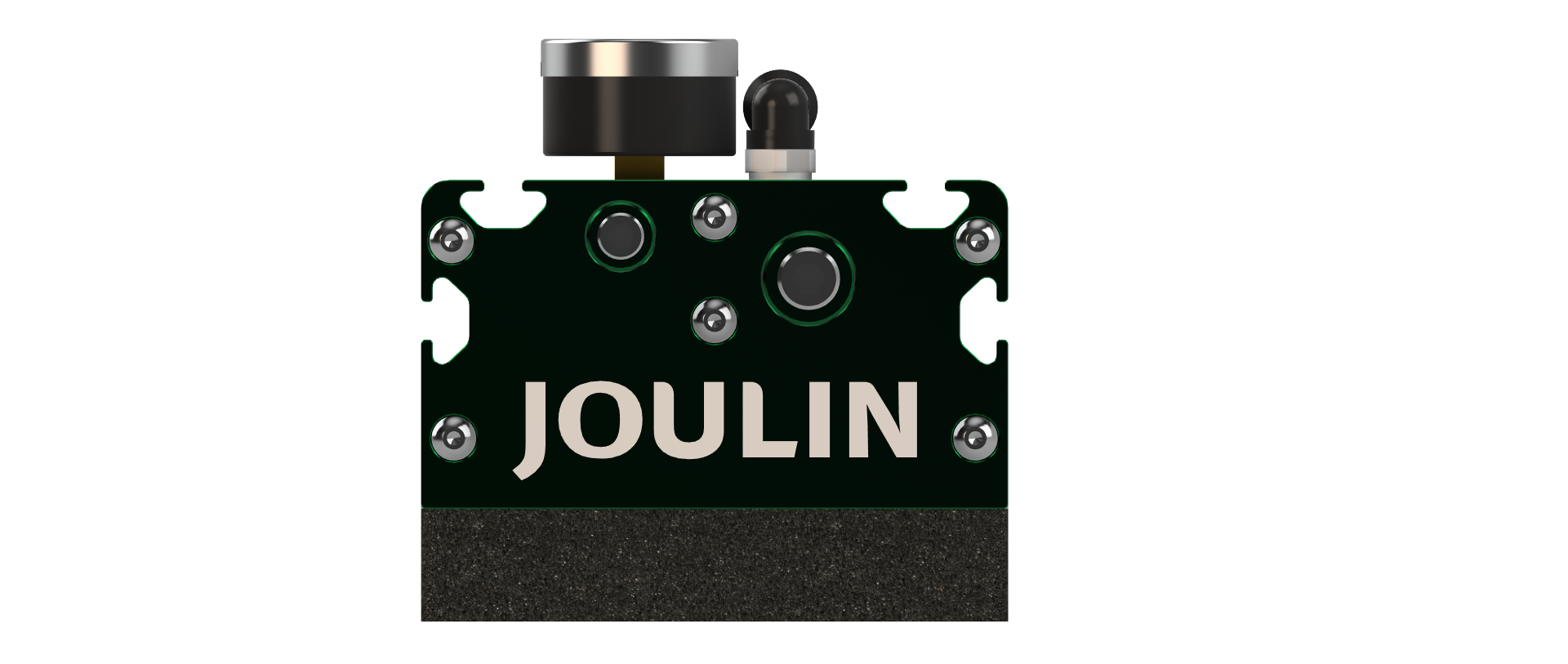

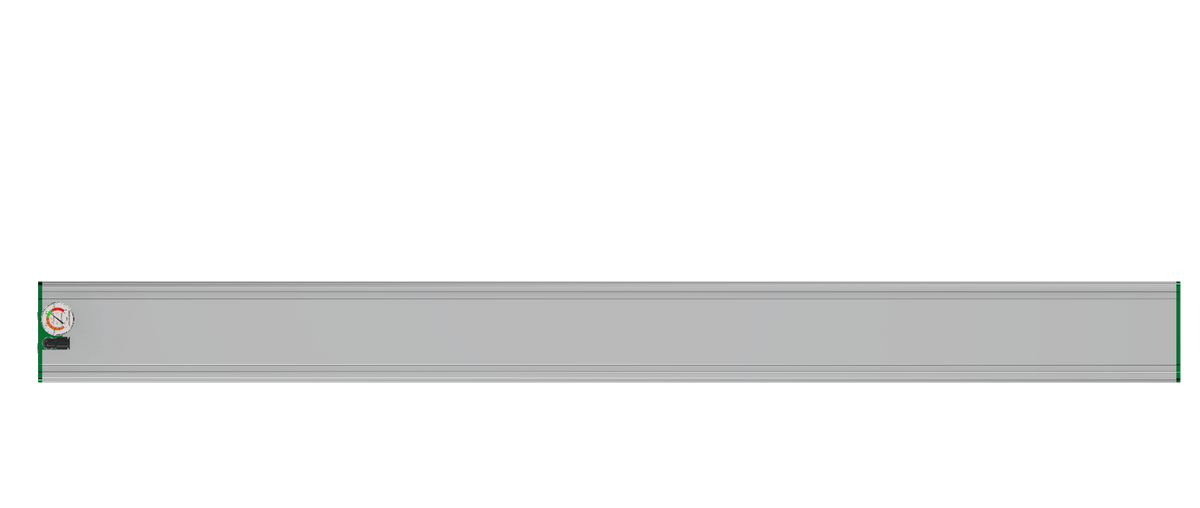

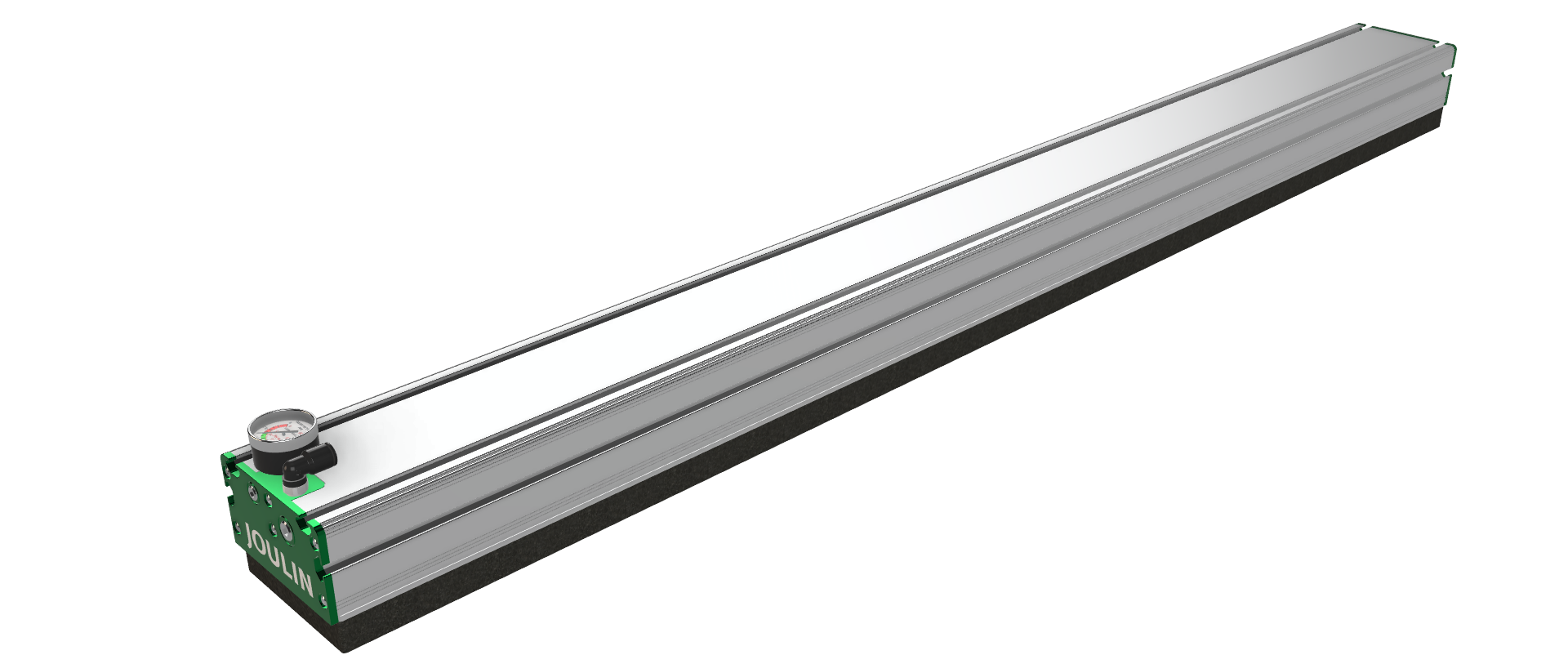

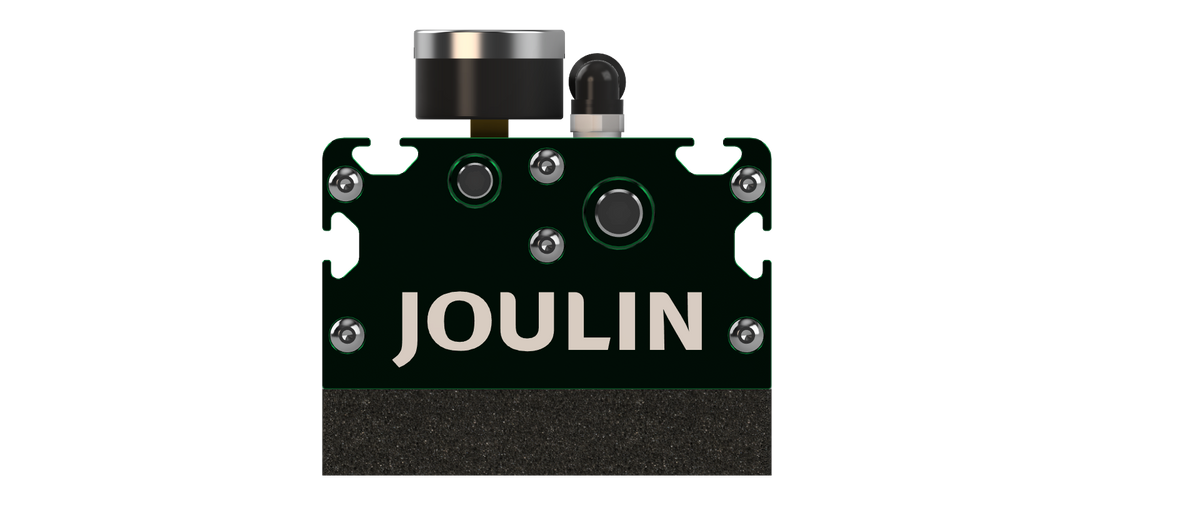

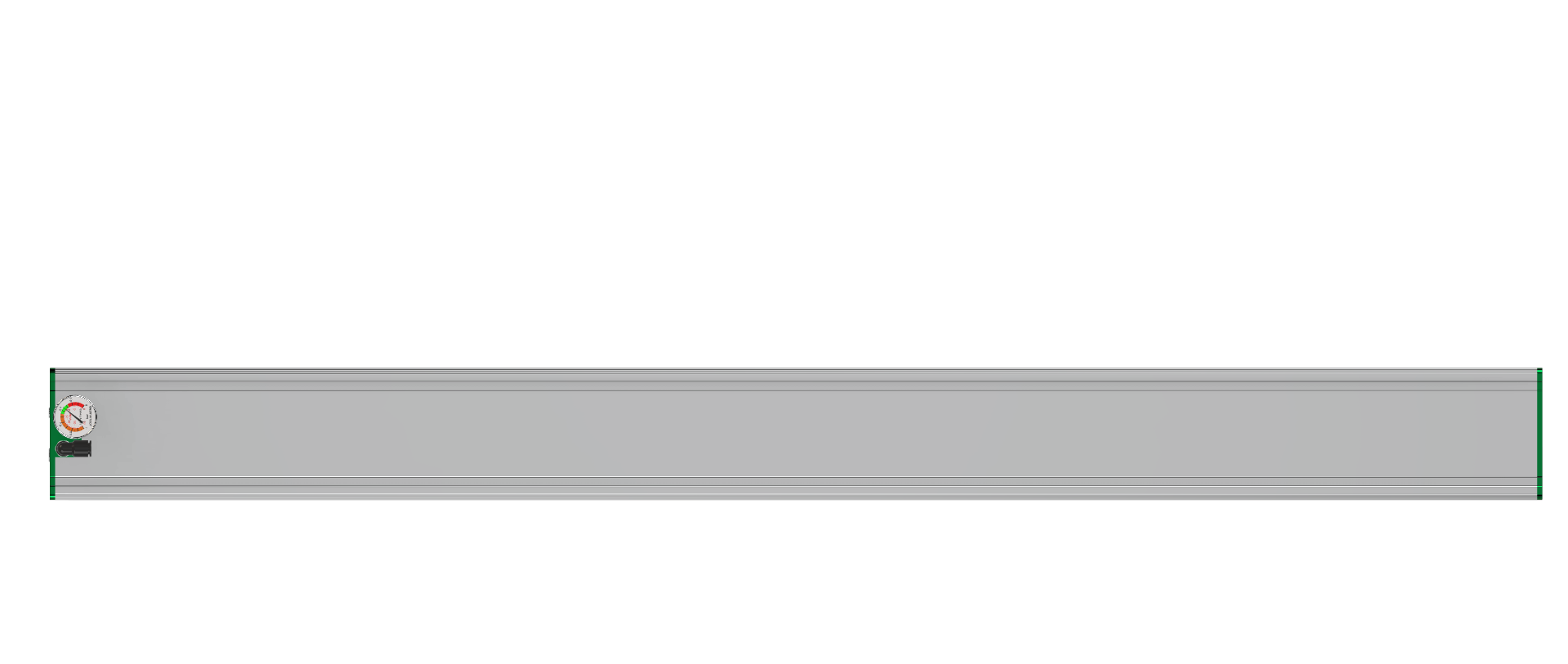

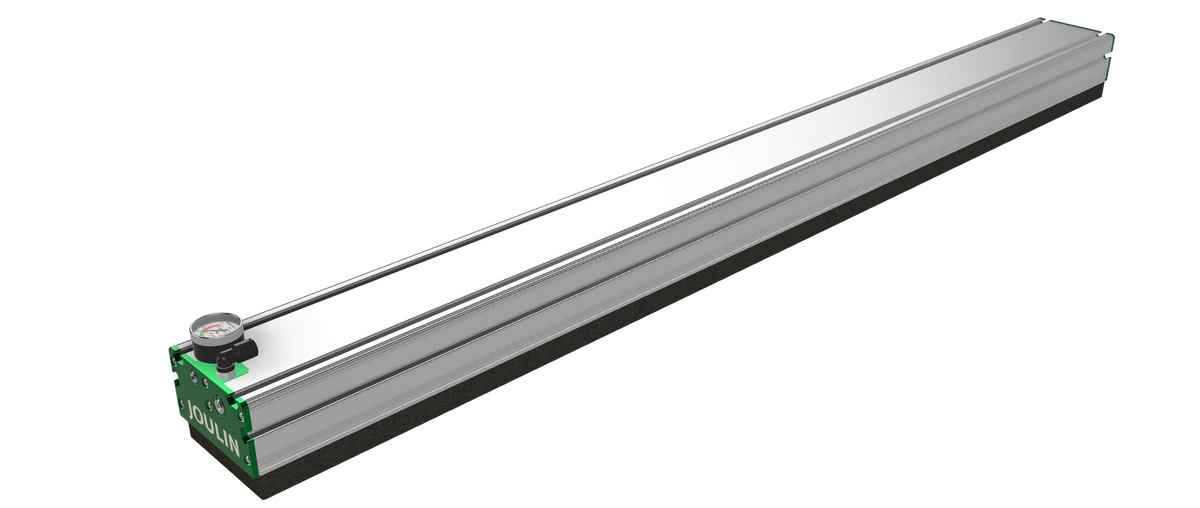

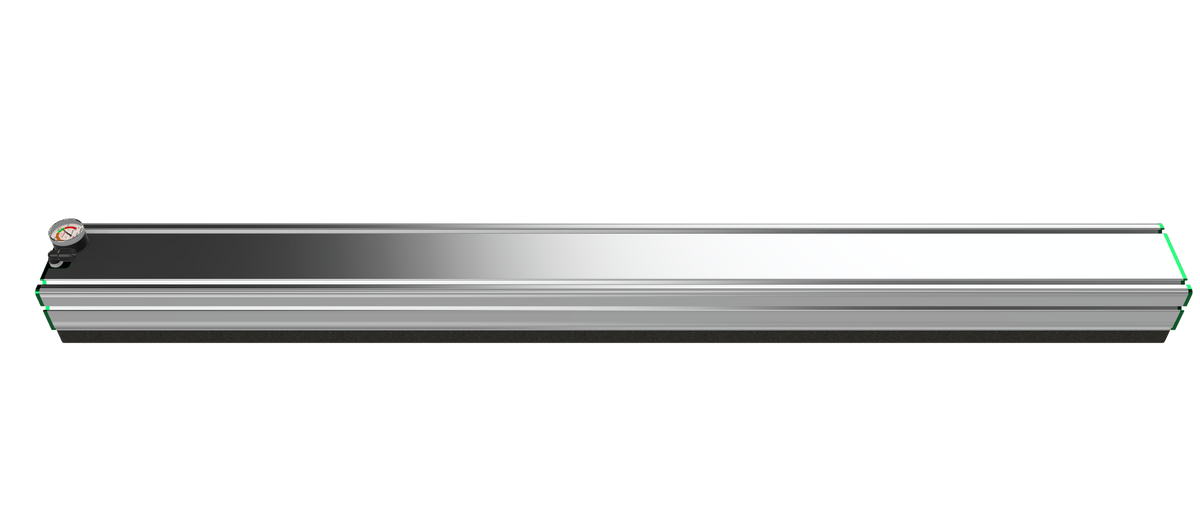

EGV-VG-125x1400-4P15-3STx8² Foam Vacuum Gripper ExtruGrip EGV, sección de grip 125 x 1400 mm. Tecnología: Valve Gripper (VG). Fuente de vacío integrada: 8 x venturi 3 etapas (3STx8). Foam Pad reemplazable: EGF.125.1400.24.US.364. Peso: 12.2 kg (26.9 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnología: Valve Gripper (VG)
• Dimensión sección de grip: 125 x 1400 mm
• Fuente de vacío integrada: 8 x venturi 3 etapas (3STx8)
• Foam Pad reemplazable: EGF.125.1400.24.US.364
• Peso: 12.2 kg (26.9 lbs)

Datos Técnicos

• Consumo de Aire: 14 Nl/s (29.66 scfm)
• Flujo Máximo: 48 Nl/s (101.71 scfm)
• Generador(es) de Vacío: 8 x venturi 3 etapas

Fuerza de Sujeción - N (Lbs) - productos rígidos y herméticos, factor de seguridad aplicado

Nivel de Vacío

• -400 mbar, máxima fuerza: 2080 N (467.6)
• -600 mbar, máxima fuerza: 3119 N (701.18)

Descripción Técnica Completa

EGV-VG-125x1400-4P15-3STx8². Tecnología: Valve Gripper (VG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 4P15 (paso 15 mm, 364 orificios). Foam Pad reemplazable: EGF.125.1400.24.US.364. Peso: 12.2 kg (26.9 lbs). Generador(es) de vacío: 8 x venturi de 3 etapas (3STx8), distribuido en 2 manifolds. Consumo de aire: 14 Nl/s (29.66 scfm) a 6 bar de presión de alimentación. Flujo máximo: 48 Nl/s (101.71 scfm). Fuerza de sujeción: 2080 N (467.6) a -400 mbar; 3119 N (701.18) a -600 mbar. Otras características visibles: Longitud adaptable hasta 3000 mm bajo pedido. Cobertura variable hasta producto capa completa. Sin filtro requerido. Ranuras en T para accesorios. O-ring de manifold: 25_004_00095.
