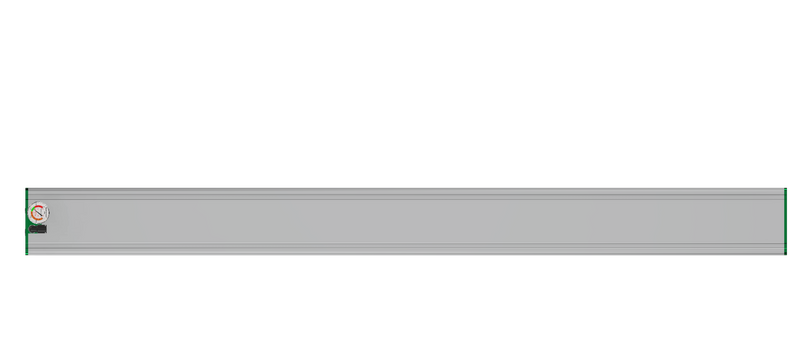

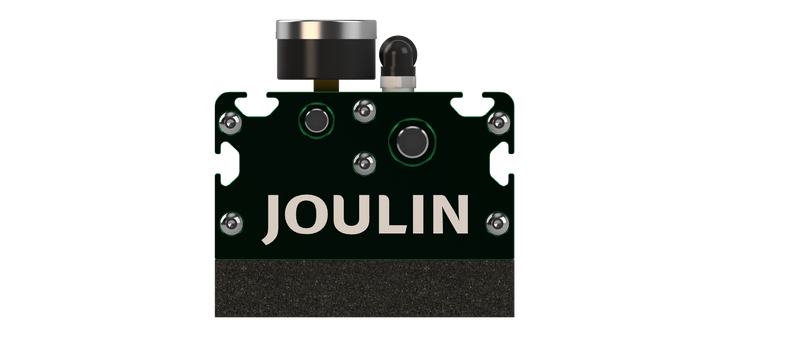

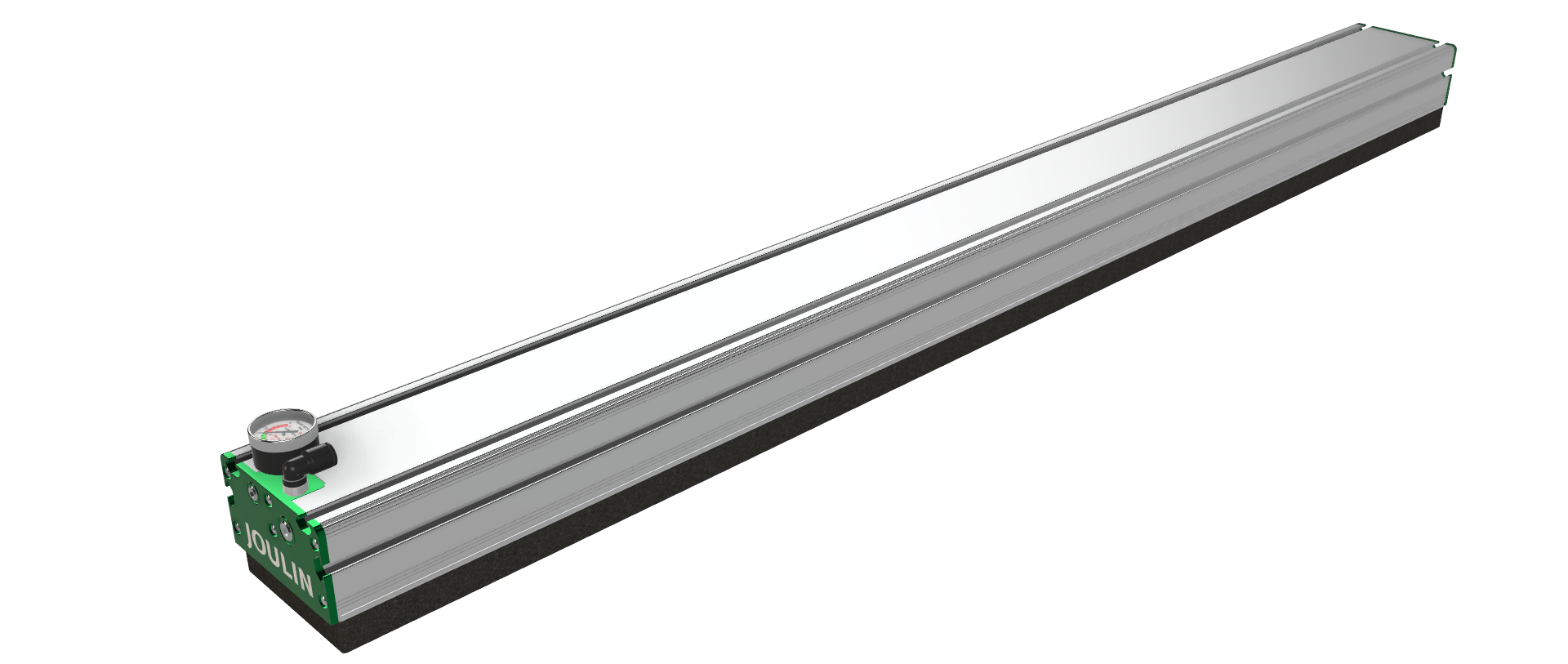

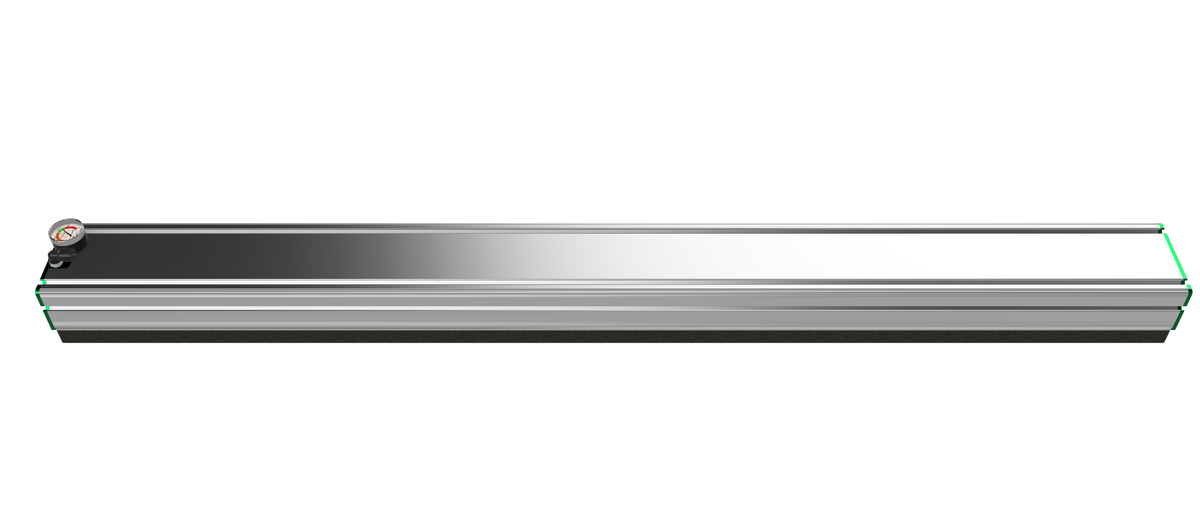

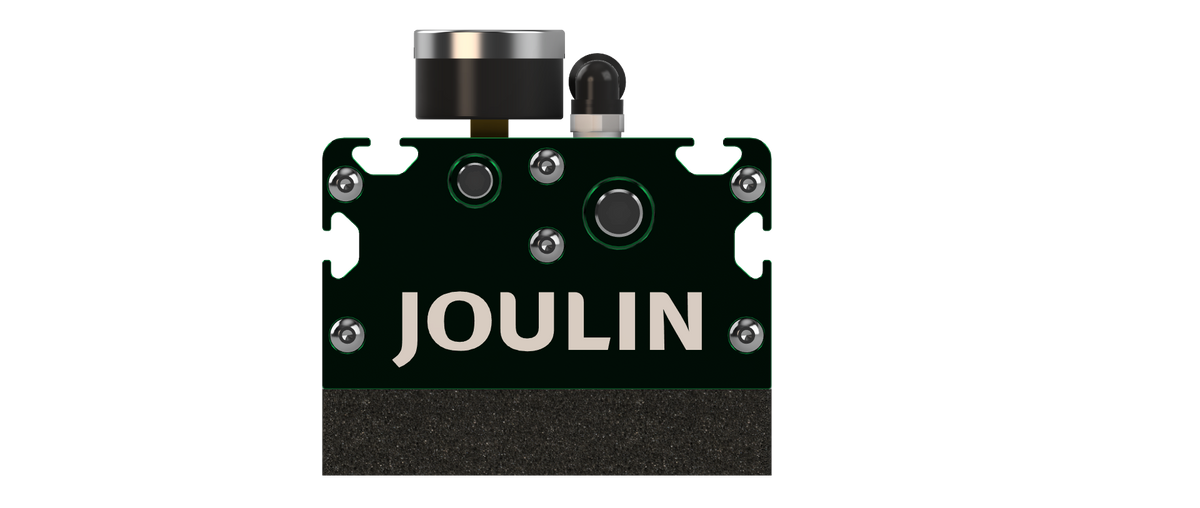

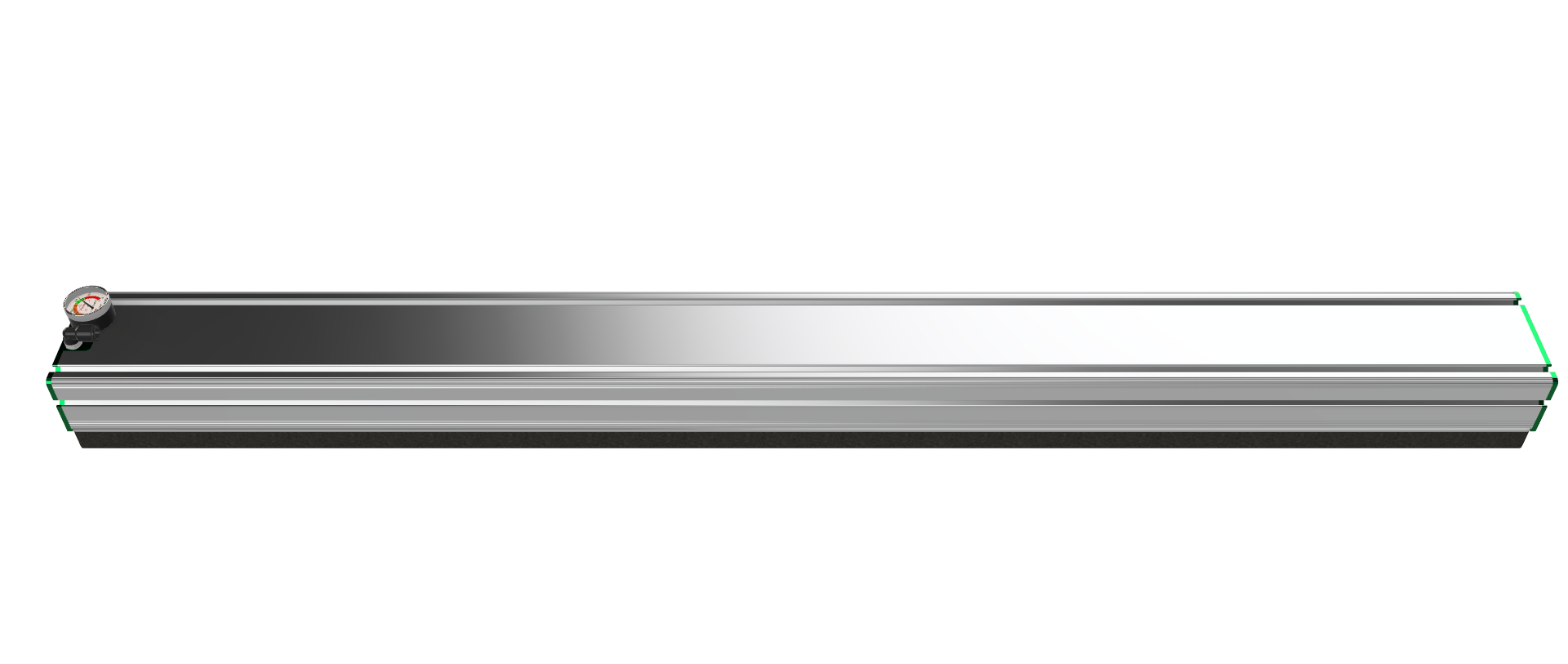

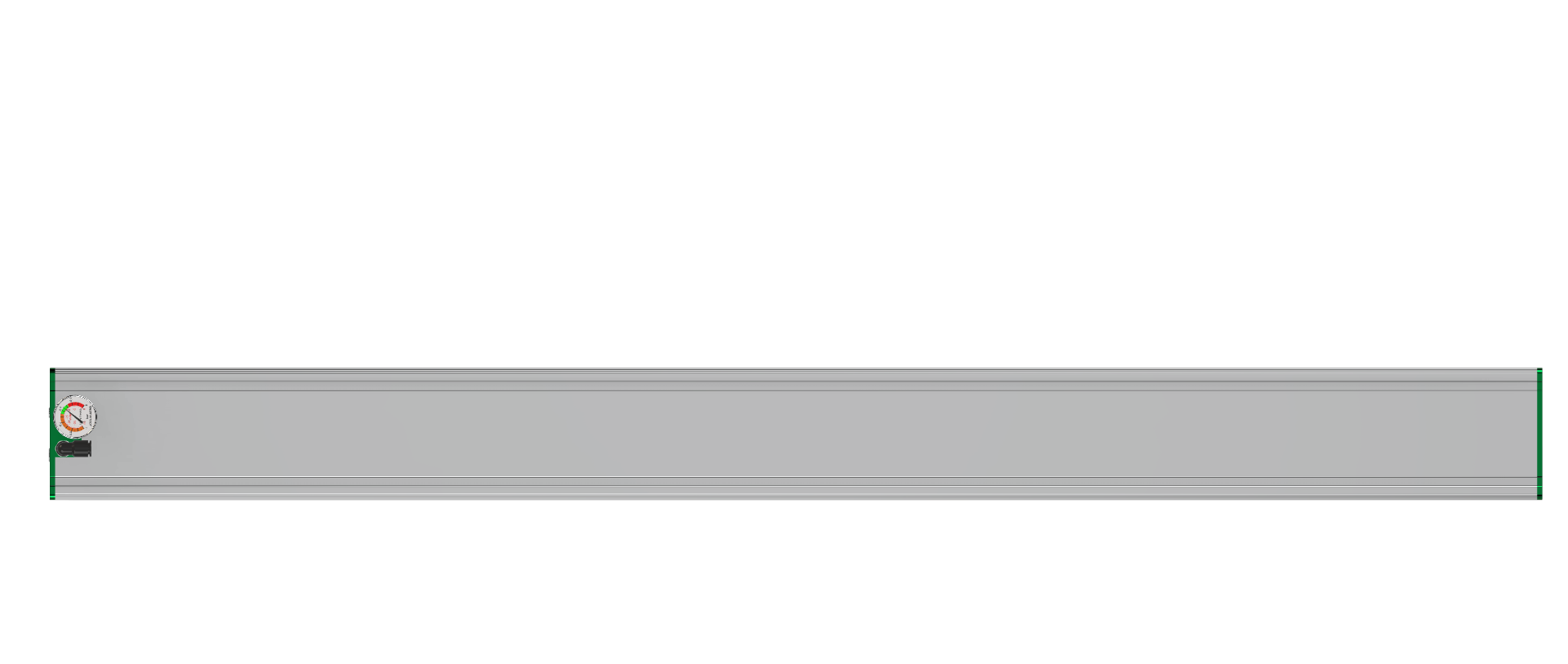

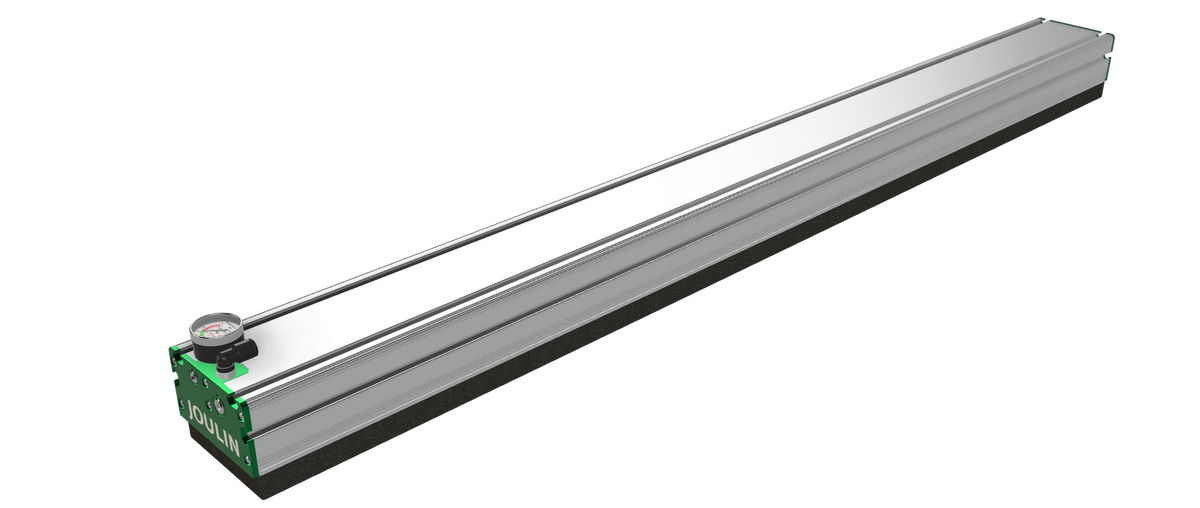

EGV-VG-125x1200-4P30-3STx4 Foam Vacuum Gripper ExtruGrip EGV, sección de grip 125 x 1200 mm. Tecnología: Valve Gripper (VG). Fuente de vacío integrada: 4 x venturi 3 etapas (3STx4). Foam Pad reemplazable: EGF.125.1200.24.US.154. Peso: 9.9 kg (21.83 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnología: Valve Gripper (VG)
• Dimensión sección de grip: 125 x 1200 mm
• Fuente de vacío integrada: 4 x venturi 3 etapas (3STx4)
• Foam Pad reemplazable: EGF.125.1200.24.US.154
• Peso: 9.9 kg (21.83 lbs)

Datos Técnicos

• Consumo de Aire: 7 Nl/s (14.83 scfm)
• Flujo Máximo: 24 Nl/s (50.85 scfm)
• Generador(es) de Vacío: 4 x venturi 3 etapas

Fuerza de Sujeción - N (Lbs) - productos rígidos y herméticos, factor de seguridad aplicado

Nivel de Vacío

• -400 mbar, máxima fuerza: 1568 N (352.5)
• -600 mbar, máxima fuerza: 2351 N (528.53)

Descripción Técnica Completa

EGV-VG-125x1200-4P30-3STx4. Tecnología: Valve Gripper (VG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 4P30 (paso 30 mm, 154 orificios). Foam Pad reemplazable: EGF.125.1200.24.US.154. Peso: 9.9 kg (21.83 lbs). Generador(es) de vacío: 4 x venturi de 3 etapas (3STx4), distribuido en 1 manifold. Consumo de aire: 7 Nl/s (14.83 scfm) a 6 bar de presión de alimentación. Flujo máximo: 24 Nl/s (50.85 scfm). Fuerza de sujeción: 1568 N (352.5) a -400 mbar; 2351 N (528.53) a -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00095.

Descargar ficha técnica (PDF)
