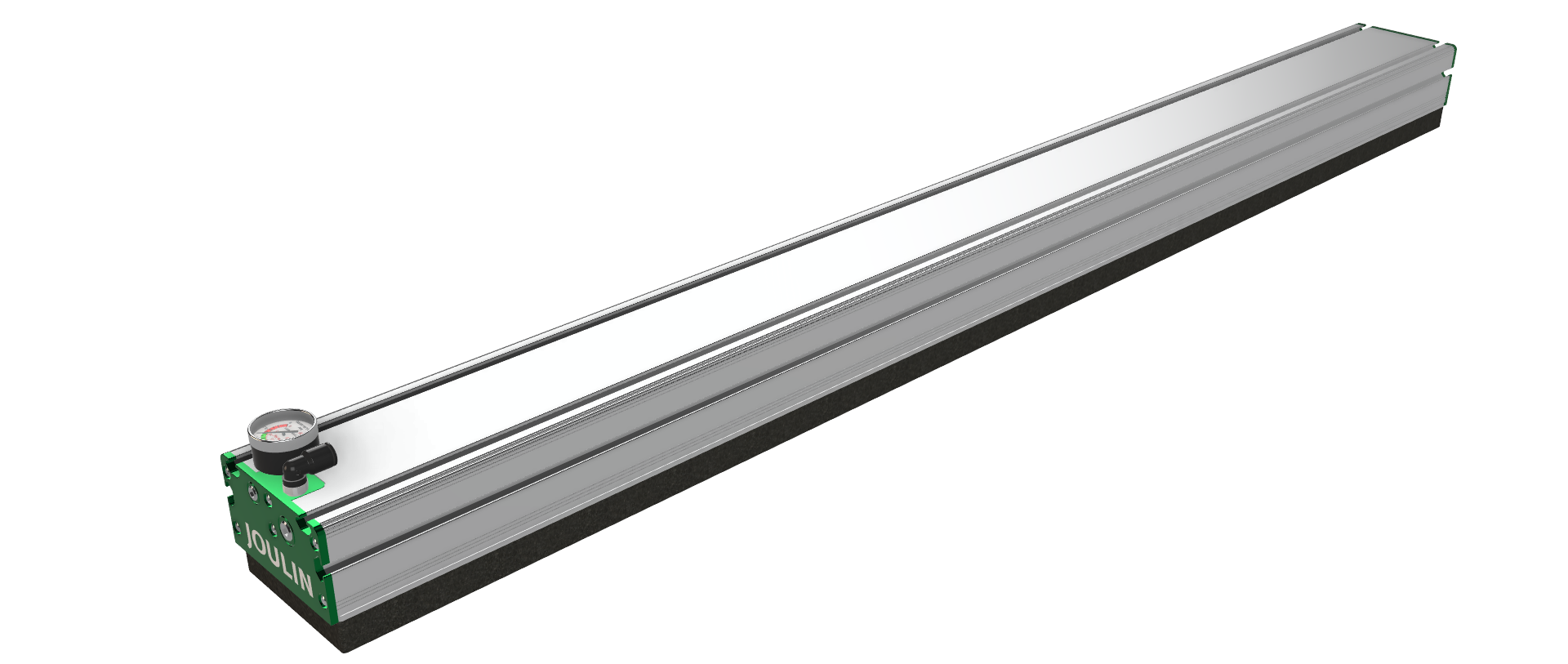

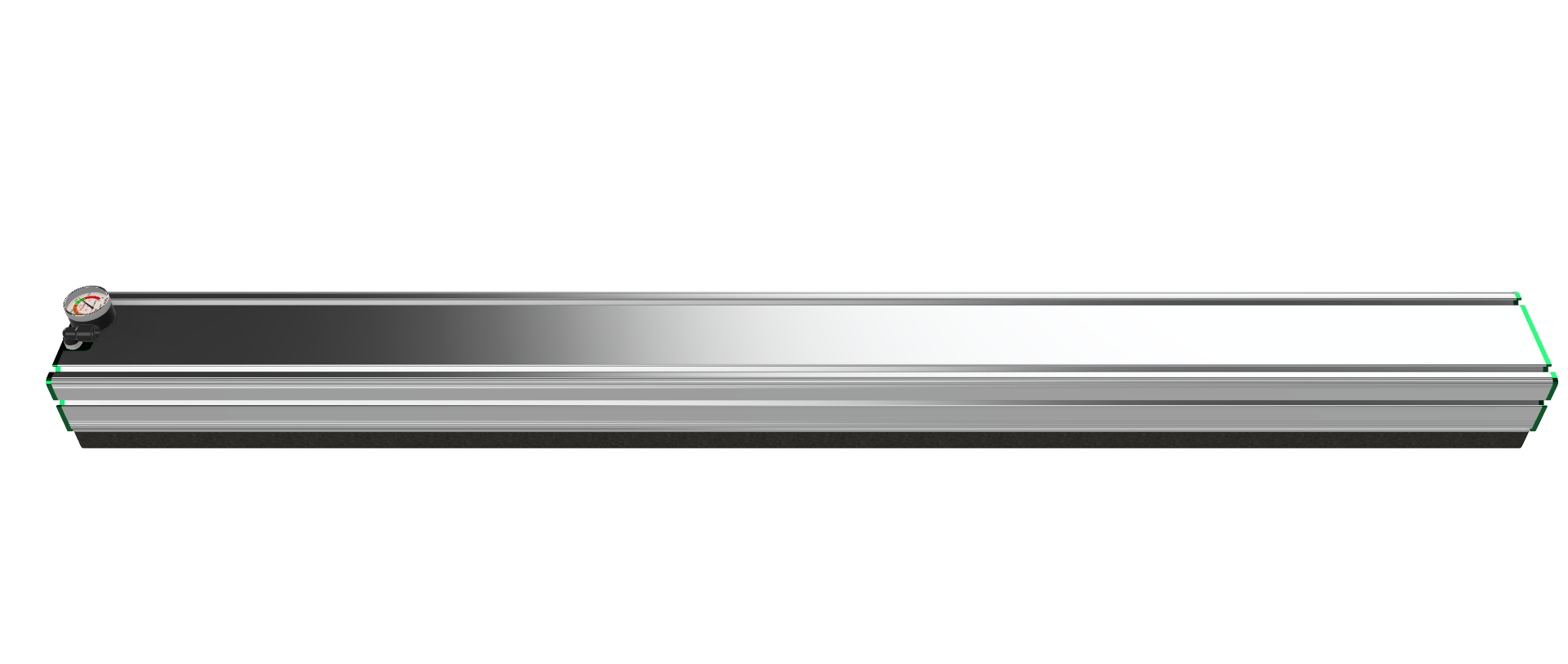

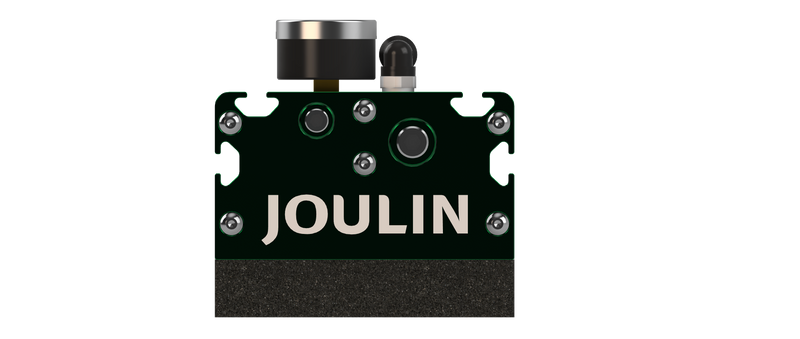

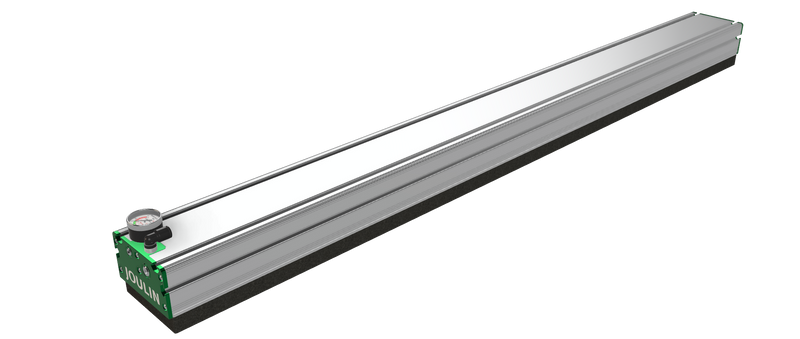

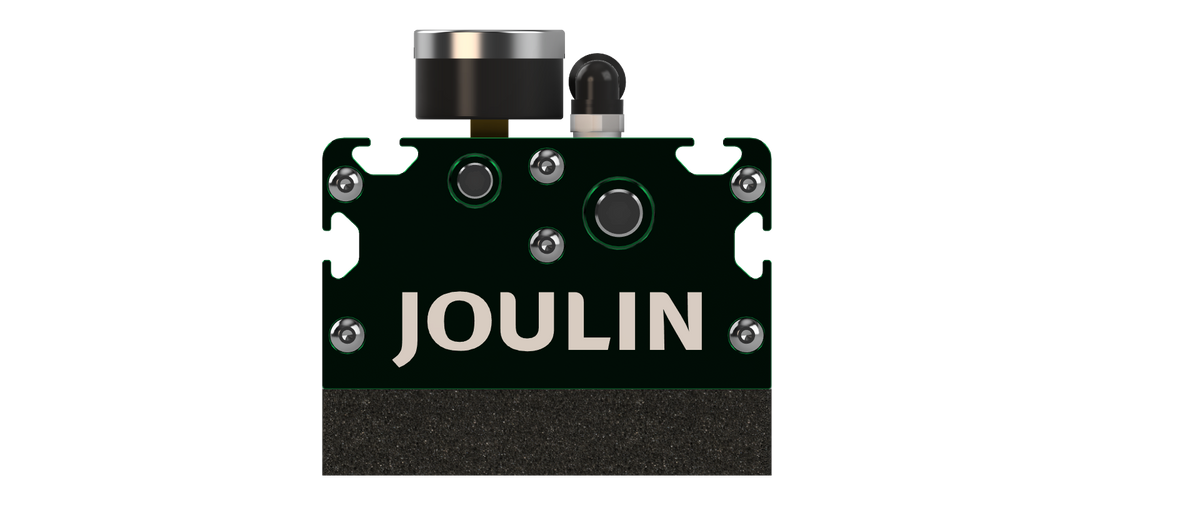

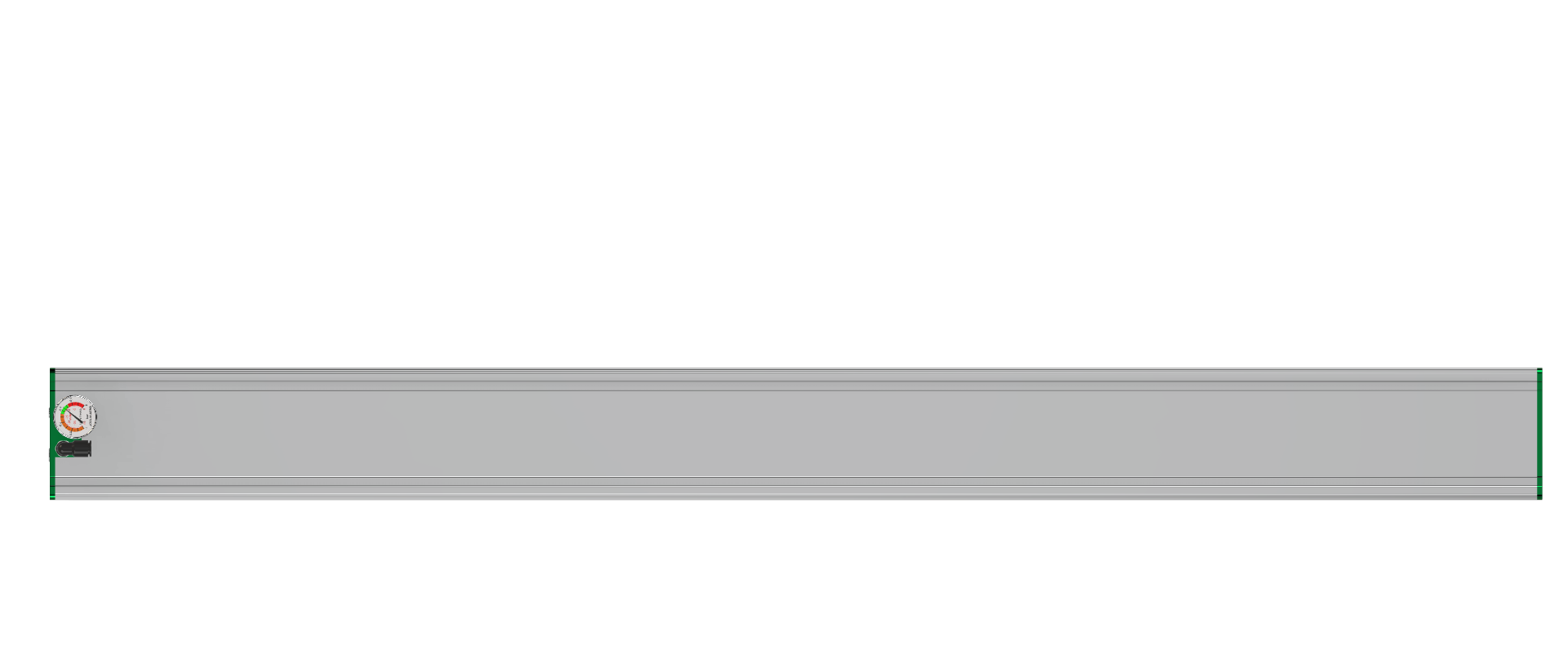

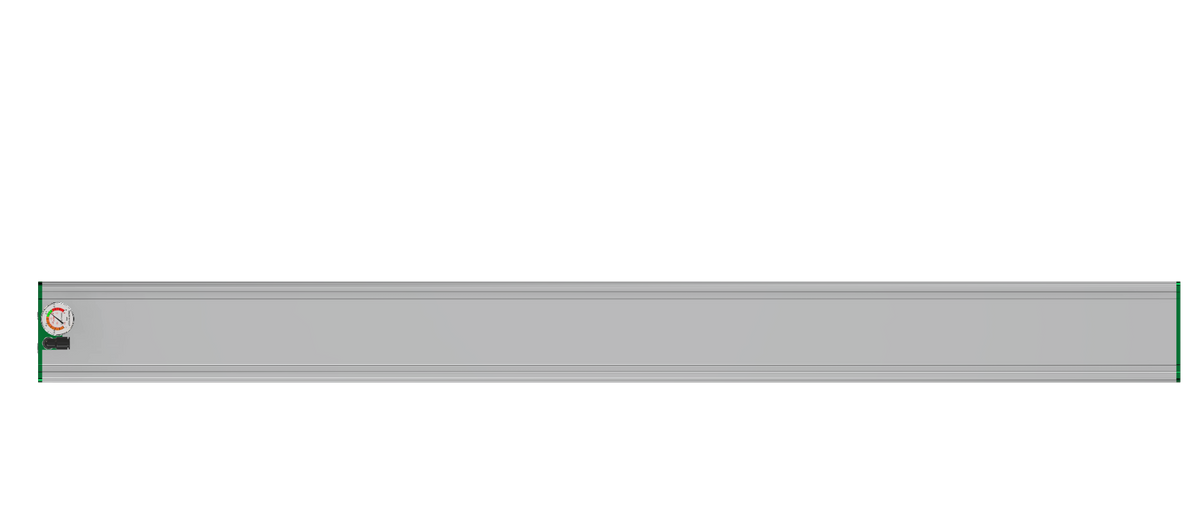

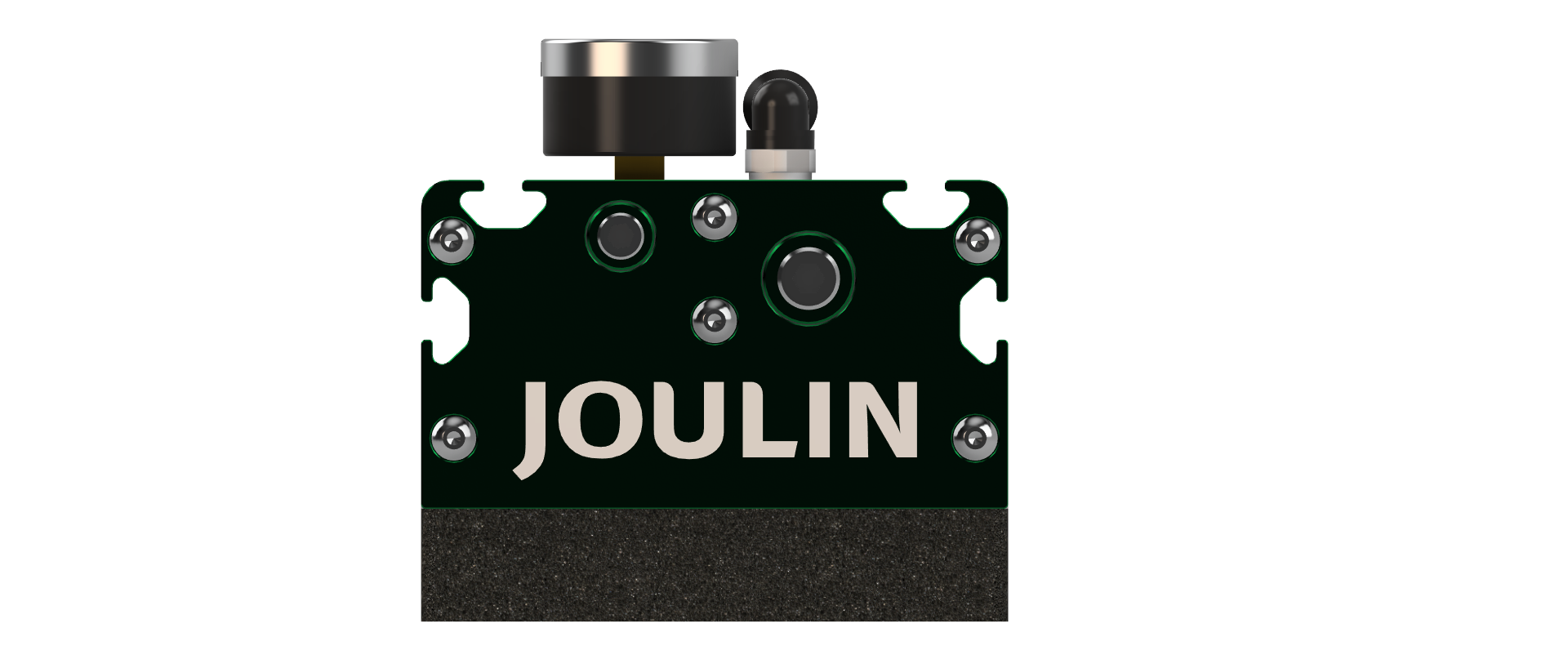

EGV-VG-125x1200-4P15-3STx6 Foam Vacuum Gripper ExtruGrip EGV, sección de grip 125 x 1200 mm. Tecnología: Valve Gripper (VG). Fuente de vacío integrada: 6 x venturi 3 etapas. Foam Pad reemplazable: EGF.125.1200.24.US.308. Peso: 10.6 kg (23.37 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Valve Gripper (VG)
• Dimension seccion de grip: 125 x 1200 mm
• Fuente de vacio integrada: 6 x venturi 3 etapas (3STx6)
• Foam Pad reemplazable: EGF.125.1200.24.US.308
• Peso: 10.6 kg (23.37 lbs)

Datos Tecnicos

• Consumo de Aire: 10.5 Nl/s (22.25 scfm)
• Flujo Maximo: 36 Nl/s (76.28 scfm)
• Generador(es) de Vacío: 6 x venturi 3 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacío

• -400 mbar, maxima fuerza: 1760 N (395.66)
• -600 mbar, maxima fuerza: 2640 N (593.5)

Descripcion Tecnica Completa

EGV-VG-125x1200-4P15-3STx6. Tecnologia: Valve Gripper (VG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 4P15 (paso 15 mm, 308 orificios). Foam Pad reemplazable: EGF.125.1200.24.US.308. Peso: 10.6 kg (23.37 lbs). Generador(es) de vacío: 6 x venturi de 3 etapas (3STx6), distribuido en 2 manifolds. Consumo de aire: 10.5 Nl/s (22.25 scfm) a 6 bar de presión de alimentación. Flujo máximo: 36 Nl/s (76.28 scfm). Fuerza de sujeción: 1760 N (395.66) a -400 mbar; 2640 N (593.5) a -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00095.
