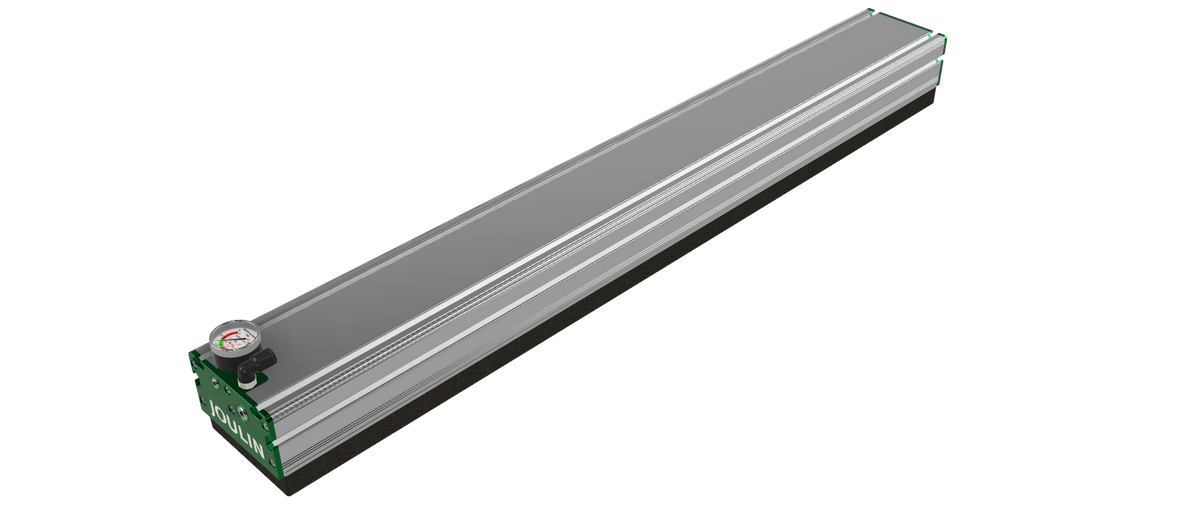

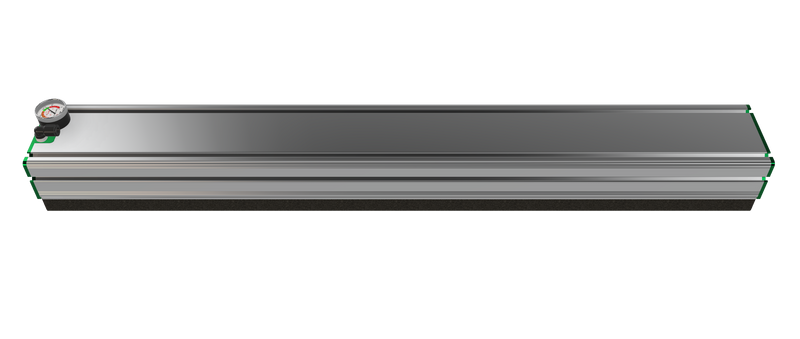

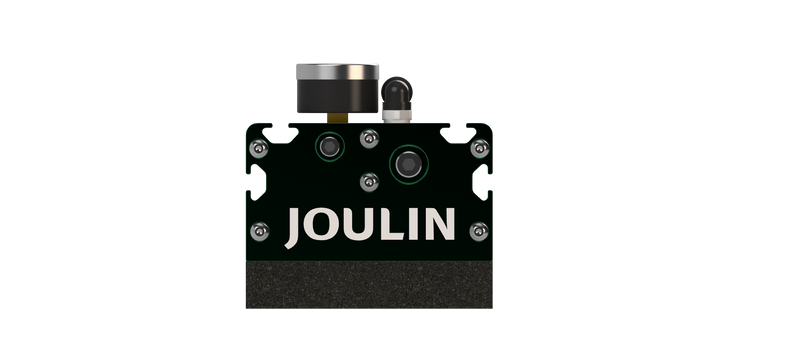

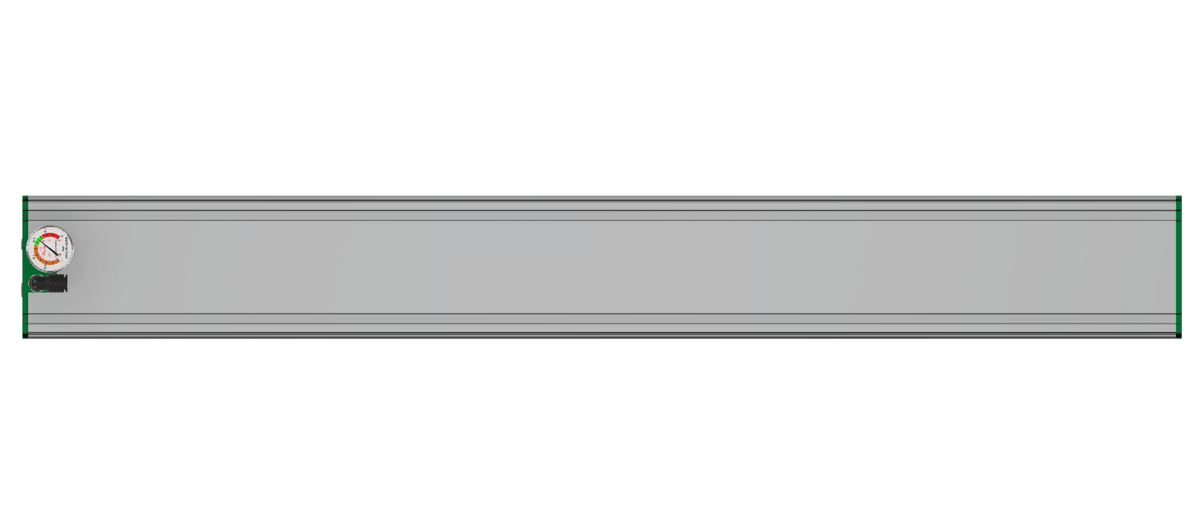

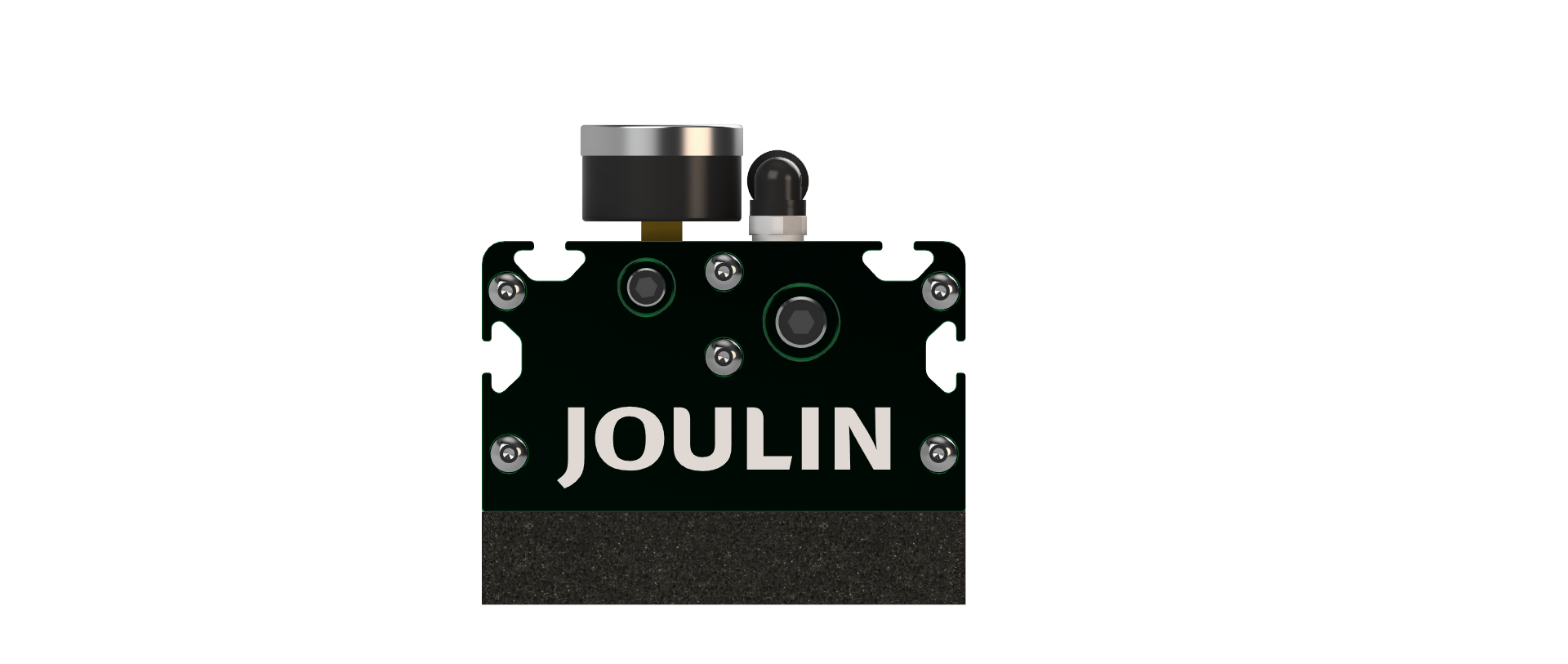

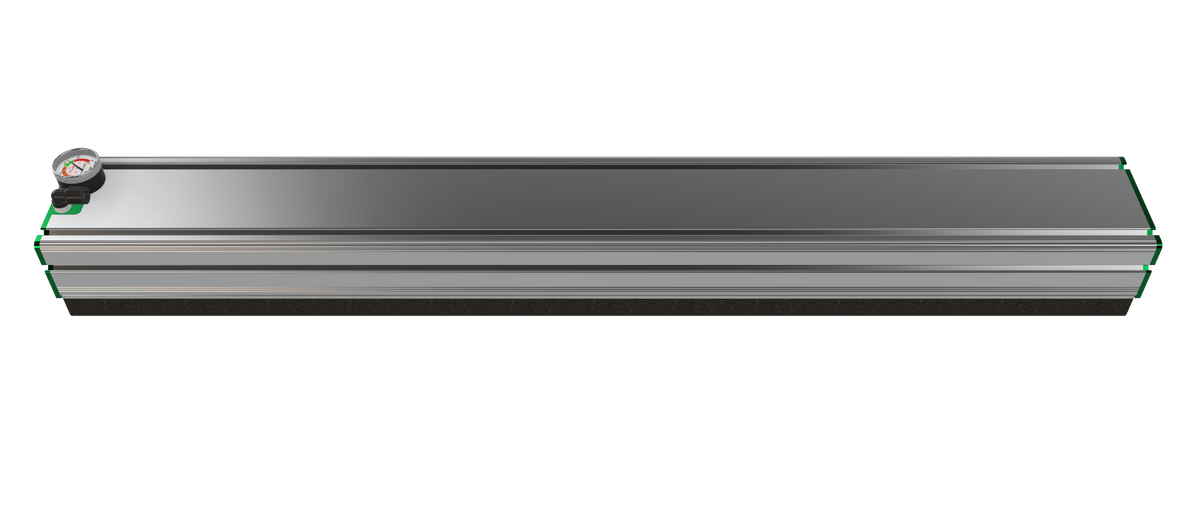

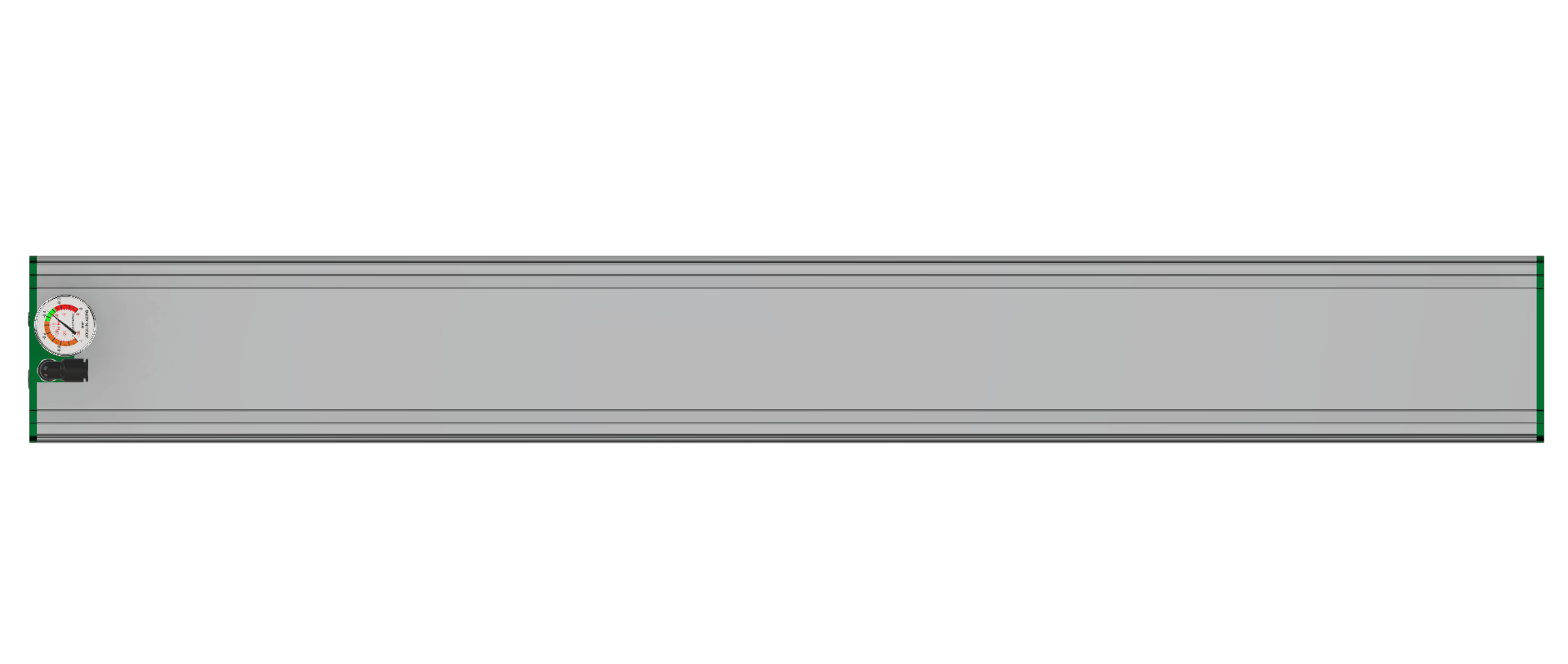

EGV-VG-125x1000-4P30-3STx2¹ Foam Vacuum Gripper ExtruGrip EGV, sección de grip 125 x 1000 mm. Tecnología: Valve Gripper (VG). Fuente de vacío integrada: 2 x venturi 3 etapas. Foam Pad reemplazable: EGF.125.1000.24.US.128. Peso: 8.4 kg (18.52 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Valve Gripper (VG)
• Dimension seccion de grip: 125 x 1000 mm
• Fuente de vacio integrada: 2 x venturi 3 etapas (3STx2)
• Foam Pad reemplazable: EGF.125.1000.24.US.128
• Peso: 8.4 kg (18.52 lbs)

Datos Tecnicos

• Consumo de Aire: 5.25 Nl/s (11.12 scfm)
• Flujo Maximo: 18 Nl/s (38.14 scfm)
• Generador(es) de Vacío: 2 x venturi 3 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacío

• -400 mbar, máxima fuerza: 1303 N (292.93)
• -600 mbar, máxima fuerza: 1954 N (439.28)

Descripcion Tecnica Completa

EGV-VG-125x1000-4P30-3STx2¹. Tecnologia: Valve Gripper (VG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 4P30 (paso 30 mm, 128 orificios). Foam Pad reemplazable: EGF.125.1000.24.US.128. Generador(es) de vacío: 2 x venturi de 3 etapas (3STx2), distribución en 1 manifold. Peso: 8.4 kg (18.52 lbs). Consumo de aire: 5.25 Nl/s (11.12 scfm) a 6 bar de presión de alimentación. Flujo máximo: 18 Nl/s (38.14 scfm). Fuerza de sujeción: 1303 N (292.93) a -400 mbar; 1954 N (439.28) a -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00095.
