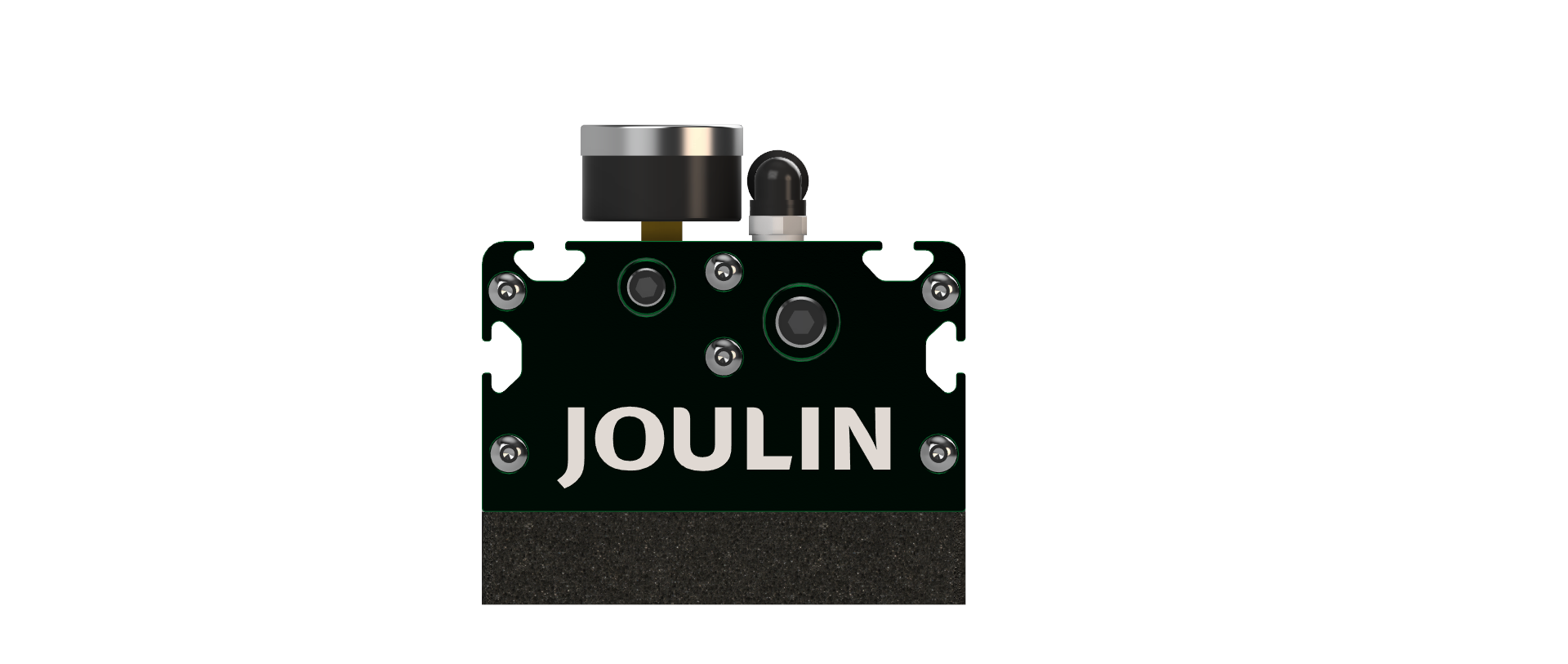

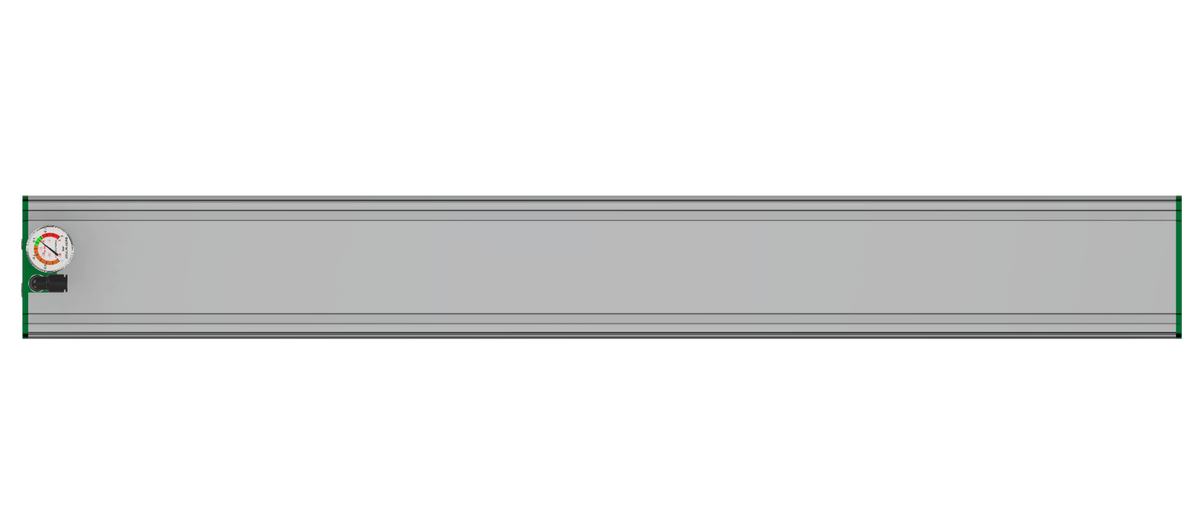

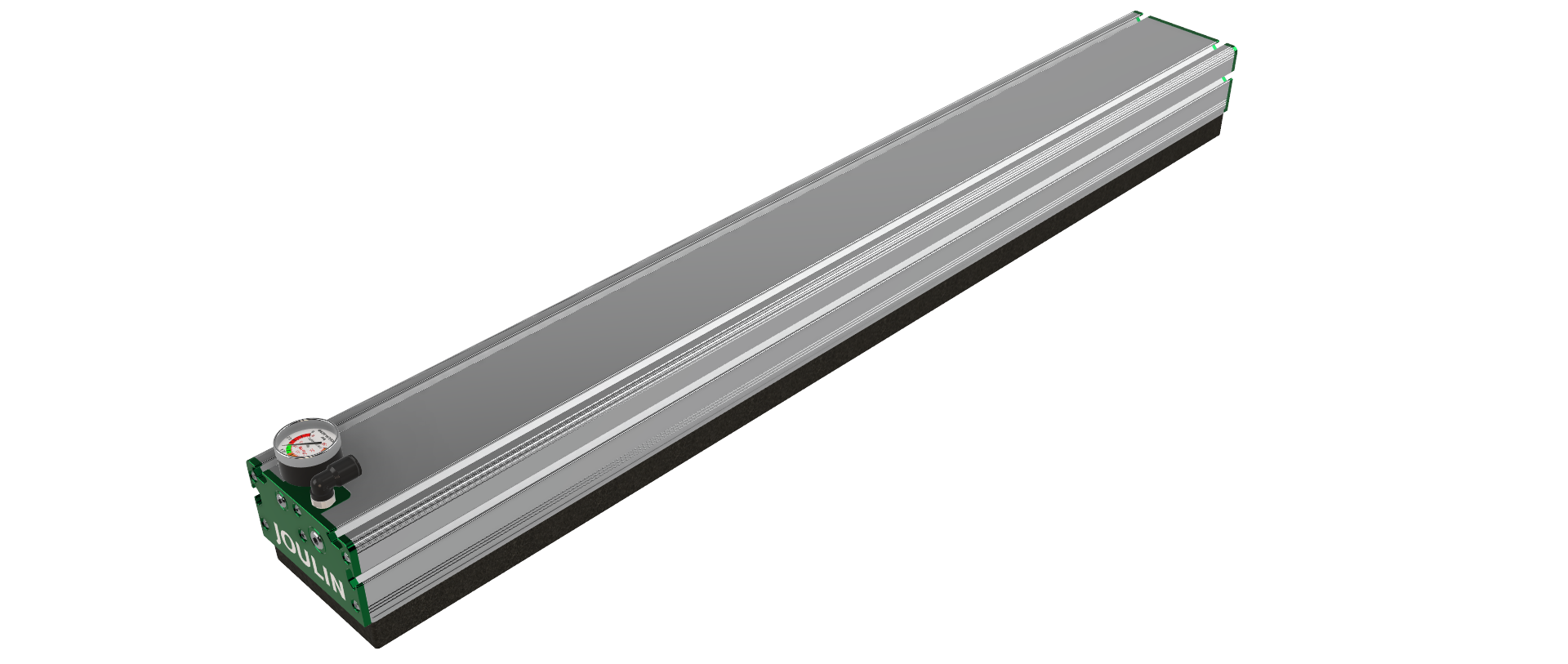

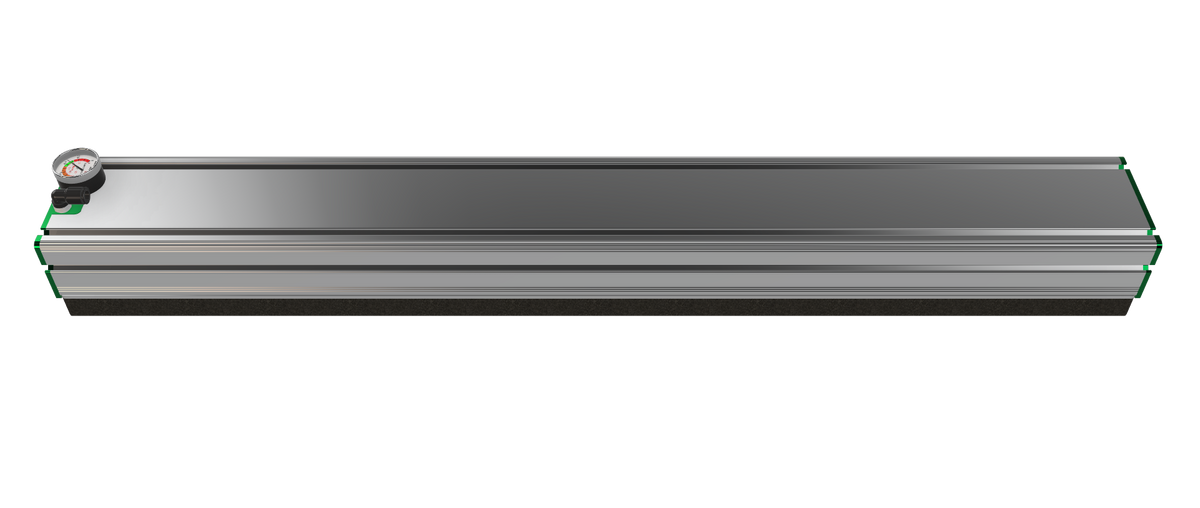

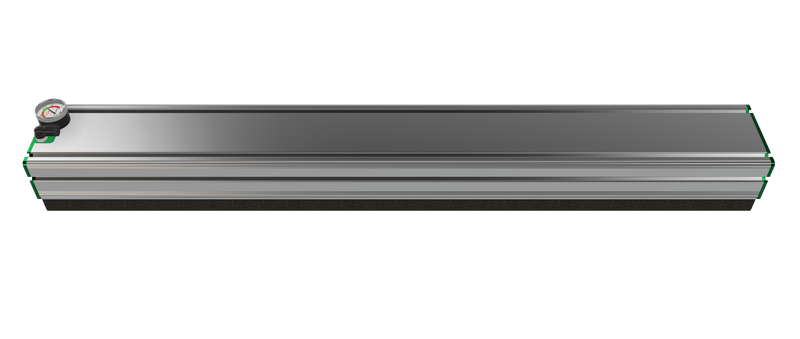

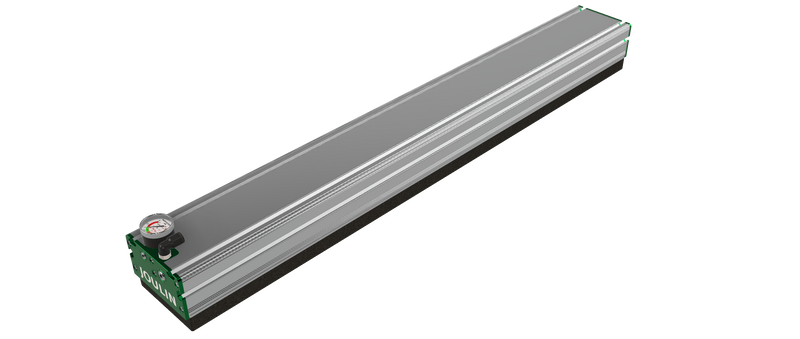

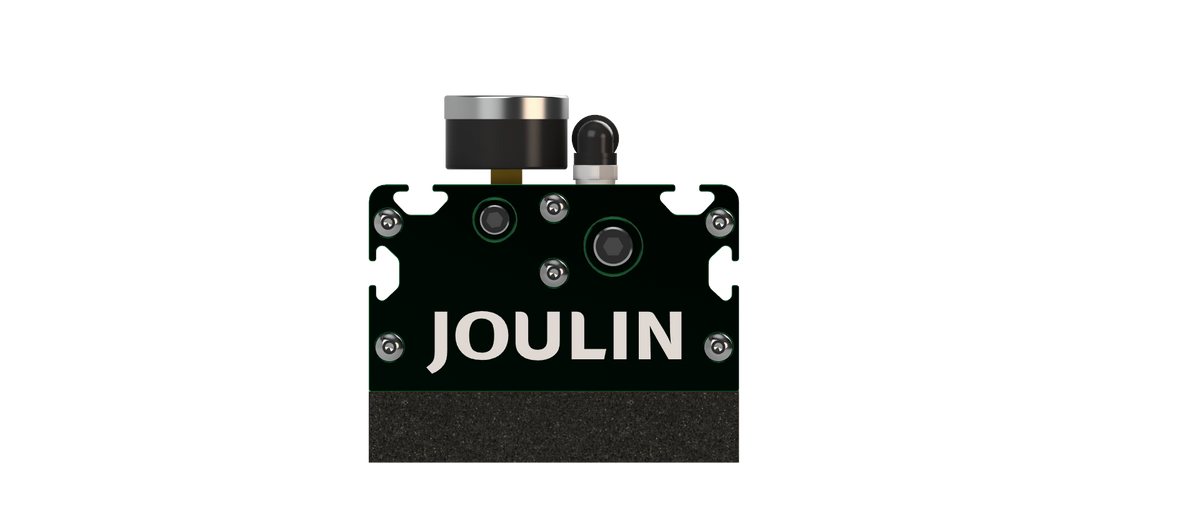

EGV-VG-125x1000-4P15-3STx6² Foam Vacuum Gripper ExtruGrip EGV, sección de grip 125 x 1000 mm. Tecnología: Valve Gripper (VG). Fuente de vacío integrada: 6 x venturi 3 etapas. Foam Pad reemplazable: EGF.125.1000.24.US.258. Peso: 9.1 kg (20.06 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnología: Valve Gripper (VG)
• Dimensión sección de grip: 125 x 1000 mm
• Fuente de vacío integrada: 6 x venturi 3 etapas (3STx6)
• Foam Pad reemplazable: EGF.125.1000.24.US.258
• Peso: 9.1 kg (20.06 lbs)

Datos Técnicos

• Consumo de Aire: 10.5 Nl/s (22.25 scfm)
• Flujo Máximo: 36 Nl/s (76.28 scfm)
• Generador(es) de Vacío: 6 x venturi 3 etapas

Fuerza de Sujeción - N (Lbs) - productos rígidos y herméticos, factor de seguridad aplicado

Nivel de Vacío

• -400 mbar, máxima fuerza: 1474 N (331.37)
• -600 mbar, máxima fuerza: 2211 N (497.05)

Descripción Técnica Completa

EGV-VG-125x1000-4P15-3STx6². Tecnología: Valve Gripper (VG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 4P15 (paso 15 mm, 258 orificios). Foam Pad reemplazable: EGF.125.1000.24.US.258. Peso: 9.1 kg (20.06 lbs). Generador(es) de vacío: 6 x venturi de 3 etapas (3STx6), distribuido en 2 manifolds. Consumo de aire: 10.5 Nl/s (22.25 scfm). Flujo máximo: 36 Nl/s (76.28 scfm). Fuerza de sujeción: 1474 N (331.37) a -400 mbar; 2211 N (497.05) a -600 mbar. O-ring de manifold: 25_004_00095. Ranuras en T: para accesorios. Longitud adaptable: bajo pedido.
