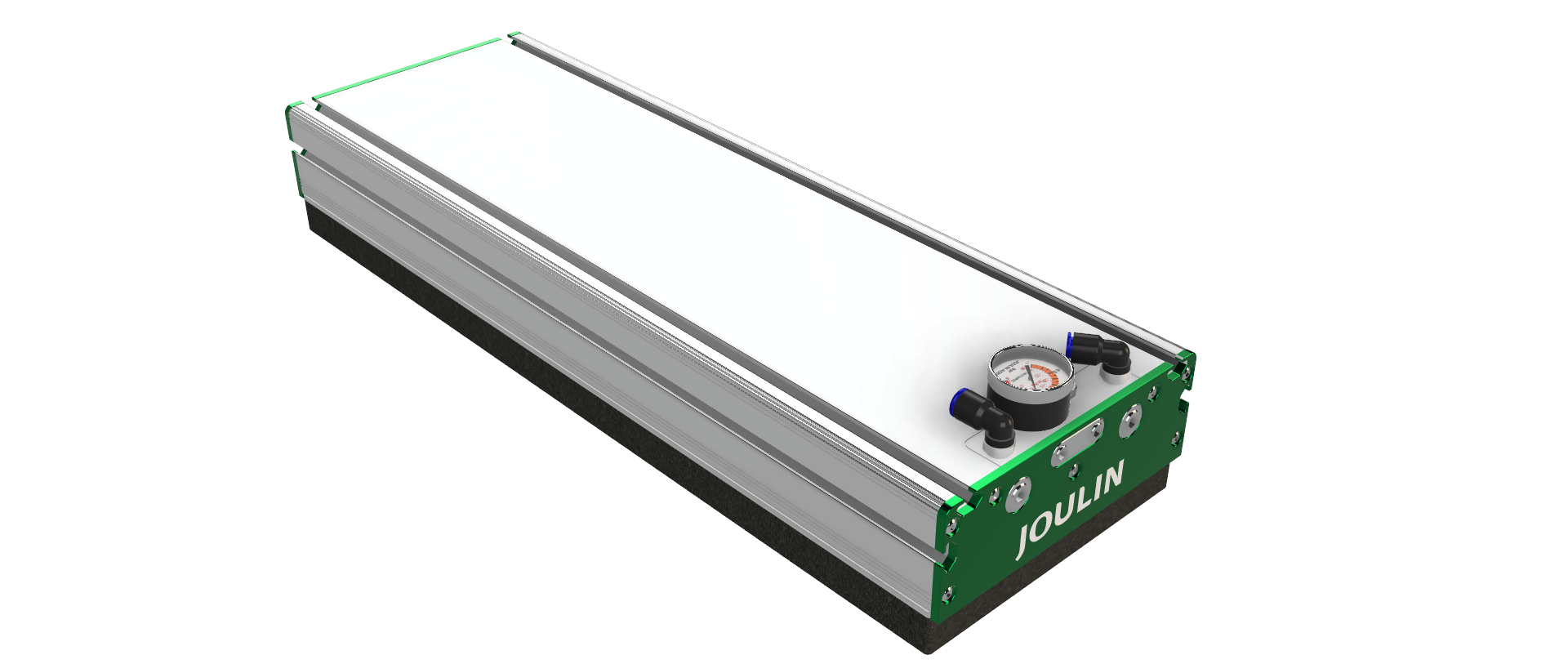

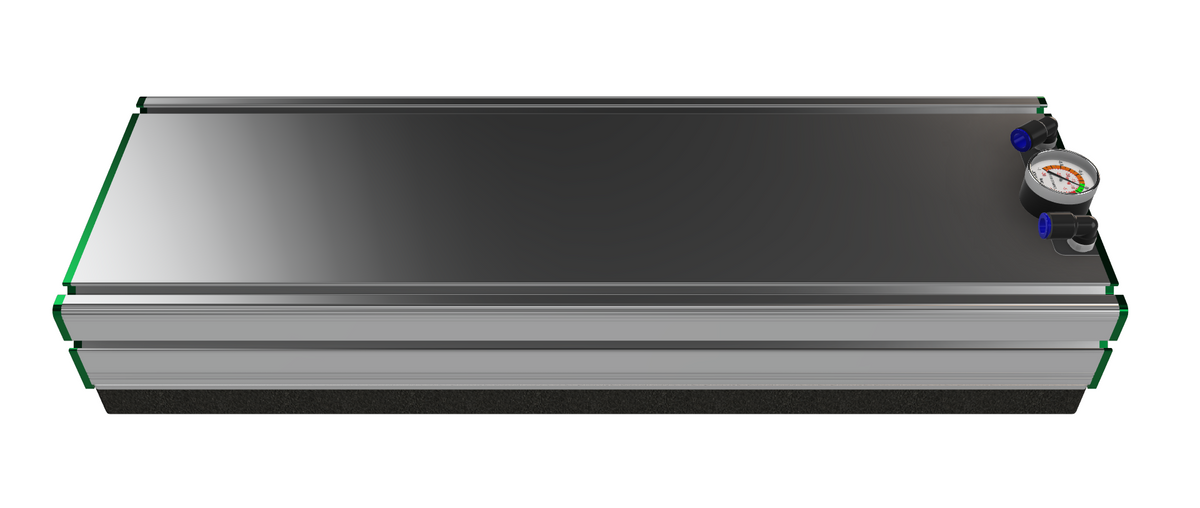

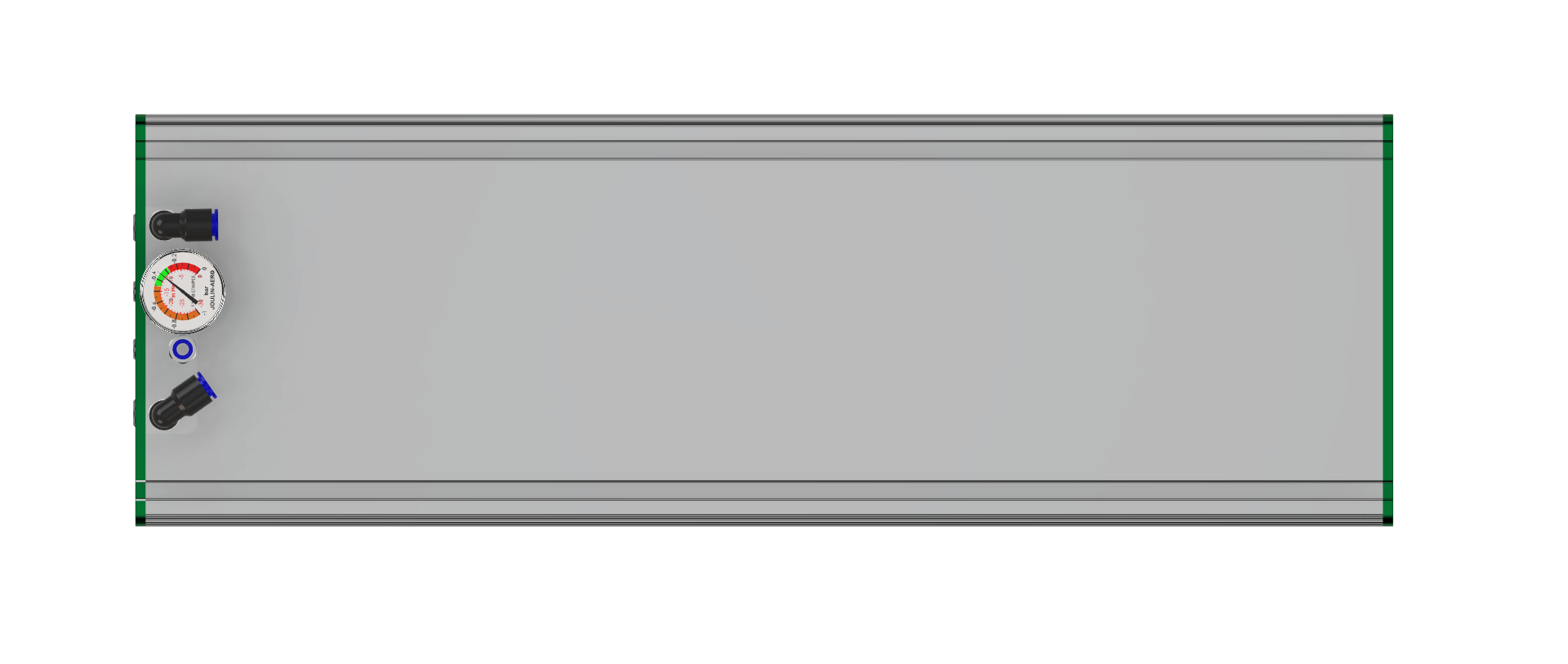

EGV-PG-200x800-8P35-2STx4 Foam Vacuum Gripper ExtruGrip EGV, sección de grip 200 x 800 mm. Tecnología: Port Gripper (PG) con 4 x venturi 2 etapas. Foam Pad reemplazable: EGF.200.800.24.US.174. Peso: 8.5 kg. Diseñado para manipulación por vacío de piezas rígidas y herméticas con cobertura adaptable.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Port Gripper (PG)
• Dimension seccion de grip: 200 x 800 mm
• Fuente de vacio integrada: 4 x venturi 2 etapas (2STx4)
• Foam Pad reemplazable: EGF.200.800.24.US.174
• Peso: 8.5 kg (18.74 lbs)

Datos Tecnicos

• Consumo de Aire: 7 Nl/s (14.83 scfm)
• Flujo Maximo: 13.2 Nl/s (27.97 scfm)
• Generador(es) de Vacio: 4 x venturi 2 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 1417 N (318.55)
• -600 mbar, Maxima fuerza: 2125 N (477.72)

Descripcion Tecnica Completa

EGV-PG-200x800-8P35-2STx4. Tecnologia: Port Gripper (PG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 8P35, paso 35 mm, 174 orificios. Foam Pad reemplazable: EGF.200.800.24.US.174. Peso: 8.5 kg (18.74 lbs). Generador(es) de vacio: 4 x venturi de 2 etapas (2STx4), distribuido en 1 manifold. Consumo de aire: 7 Nl/s a 6 bar de presión de alimentación. Flujo maximo: 13.2 Nl/s (27.97 scfm). Fuerza de sujecion: 1417 N (318.55 lbs) a -400 mbar; 2125 N (477.72) a -600 mbar. Características adicionales: Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm para accesorios. O-ring de manifold: 25_004_00094. Las especificaciones están sujetas a cambio.
