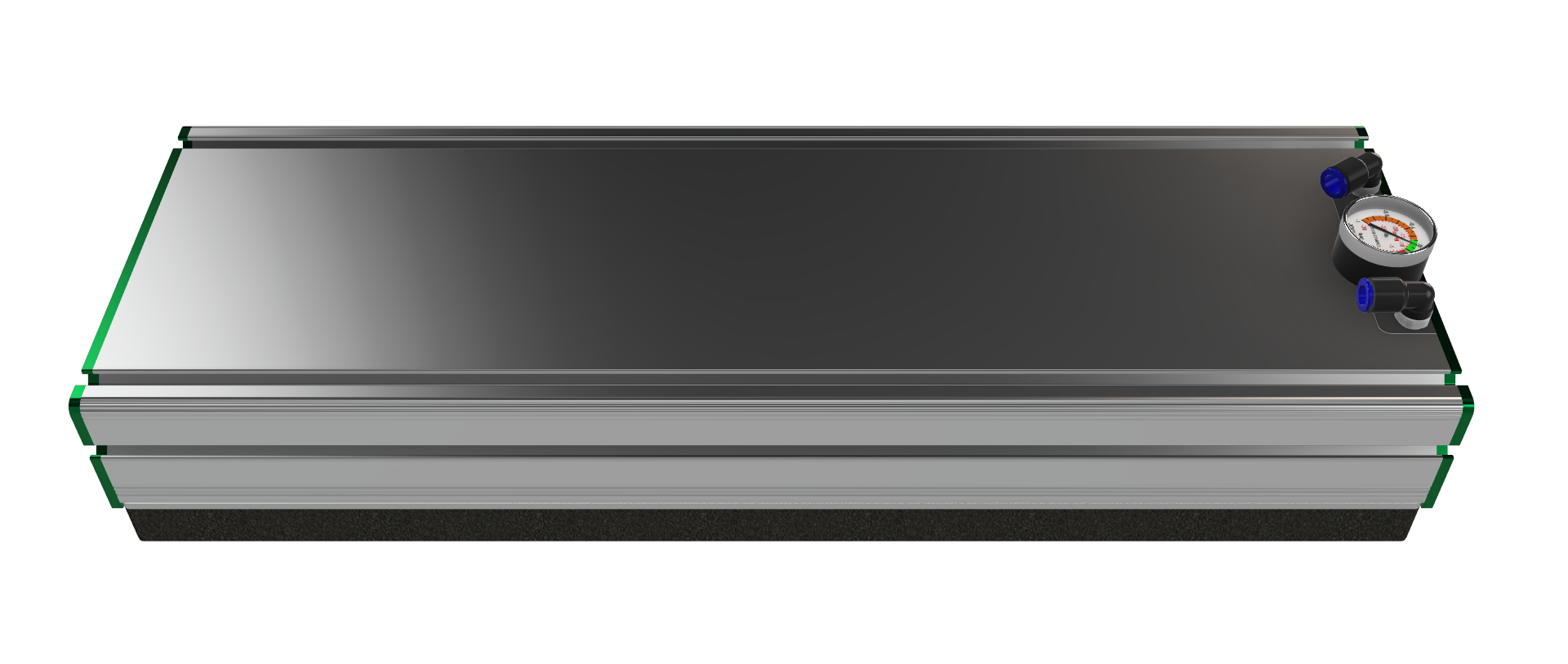

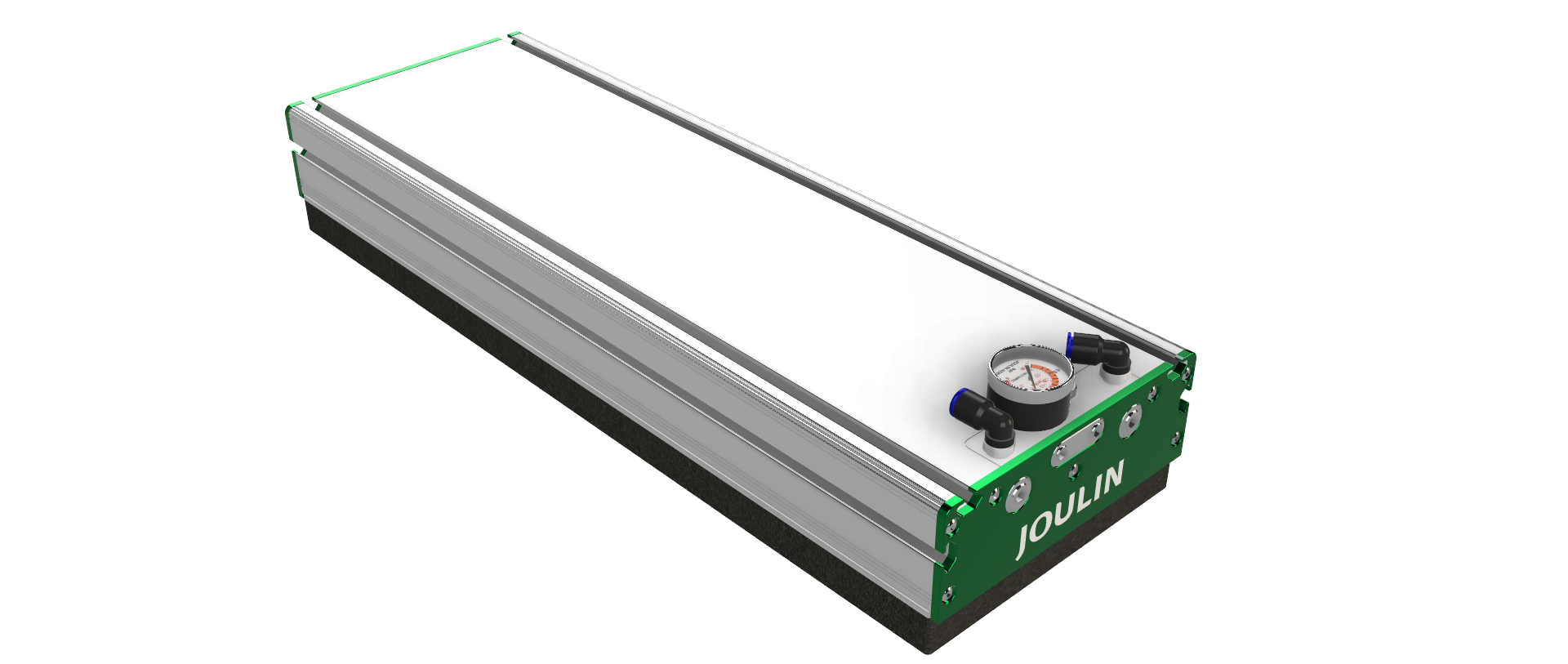

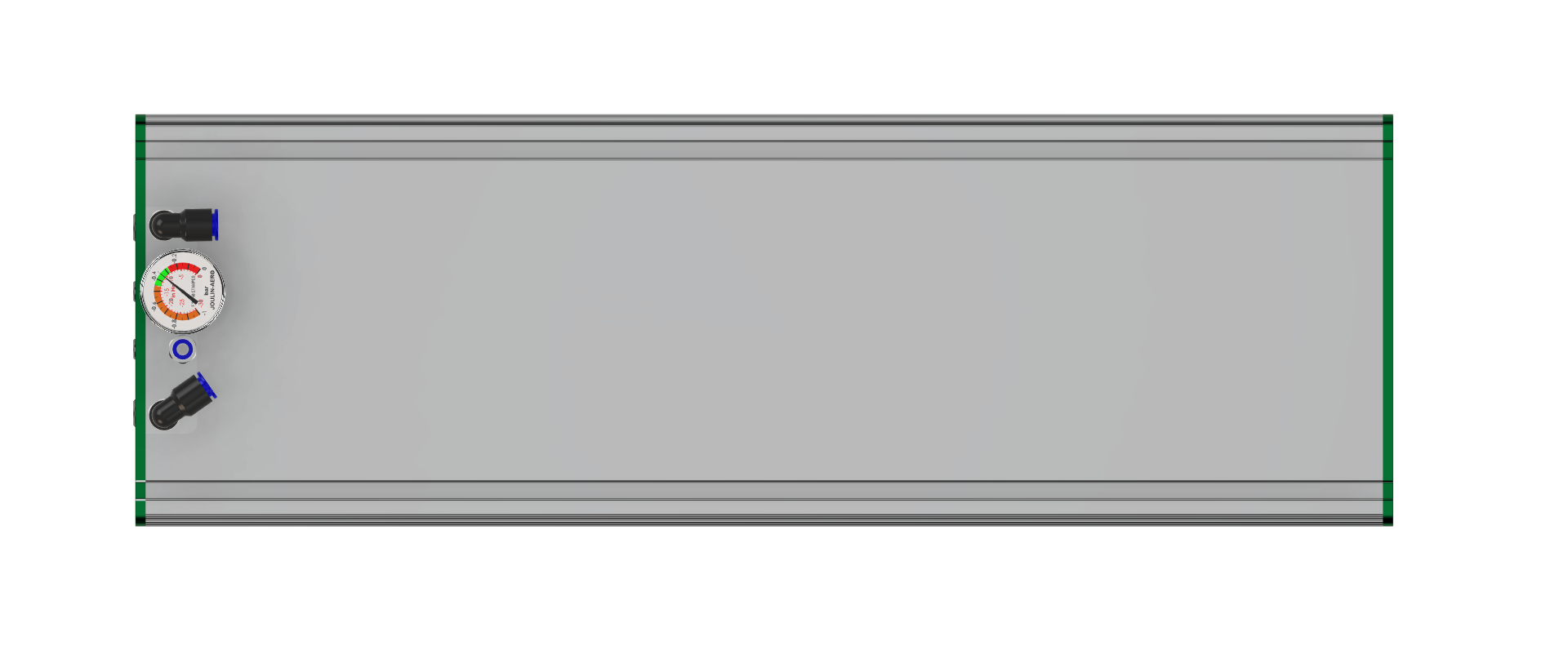

EGV-PG-200x800-8P17,5-2STx7 Foam Vacuum Gripper ExtruGrip EGV, sección de grip 200 x 800 mm. Tecnología: Port Gripper (PG) con fuente de vacío integrada de 7 x venturi 2 etapas. Foam Pad reemplazable: EGF.200.800.24.US.346. Peso: 8.5 kg. Diseñado para manipulación por vacío de piezas rígidas y herméticas.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Port Gripper (PG)
• Dimension seccion de grip: 200 x 800 mm
• Fuente de vacio integrada: 7 x venturi 2 etapas (2STx7)
• Foam Pad reemplazable: EGF.200.800.24.US.346
• Peso: 8.5 kg (18.74 lbs)

Datos Tecnicos

• Consumo de Aire: 12.25 Nl/s (25.96 scfm)
• Flujo Maximo: 23.1 Nl/s (48.95 scfm)
• Generador(es) de Vacio: 7 x venturi 2 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 1581 N (355.42)
• -600 mbar, Maxima fuerza: 2372 N (533.25)

Descripcion Tecnica Completa

EGV-PG-200x800-8P17,5-2STx7. Tecnologia: Port Gripper (PG) con valvulas Omega independientes y nivel de vacio constante. Patron de espuma: 8P17,5 (paso 17,5 mm, 346 orificios). Foam Pad reemplazable: EGF.200.800.24.US.346. Peso: 8.5 kg (18.74 lbs). Generador(es) de vacio: 7 x venturi 2 etapas (2STx7), distribuido en 1 manifold. Consumo de aire: 12.25 Nl/s (25.96 scfm) a 6 bar de presion de alimentacion. Flujo maximo: 23.1 Nl/s (48.95 scfm). Fuerza de sujecion: 1581 N (355.42) a -400 mbar; 2372 N (533.25) a -600 mbar. Las especificaciones estan sujetas a cambio.
