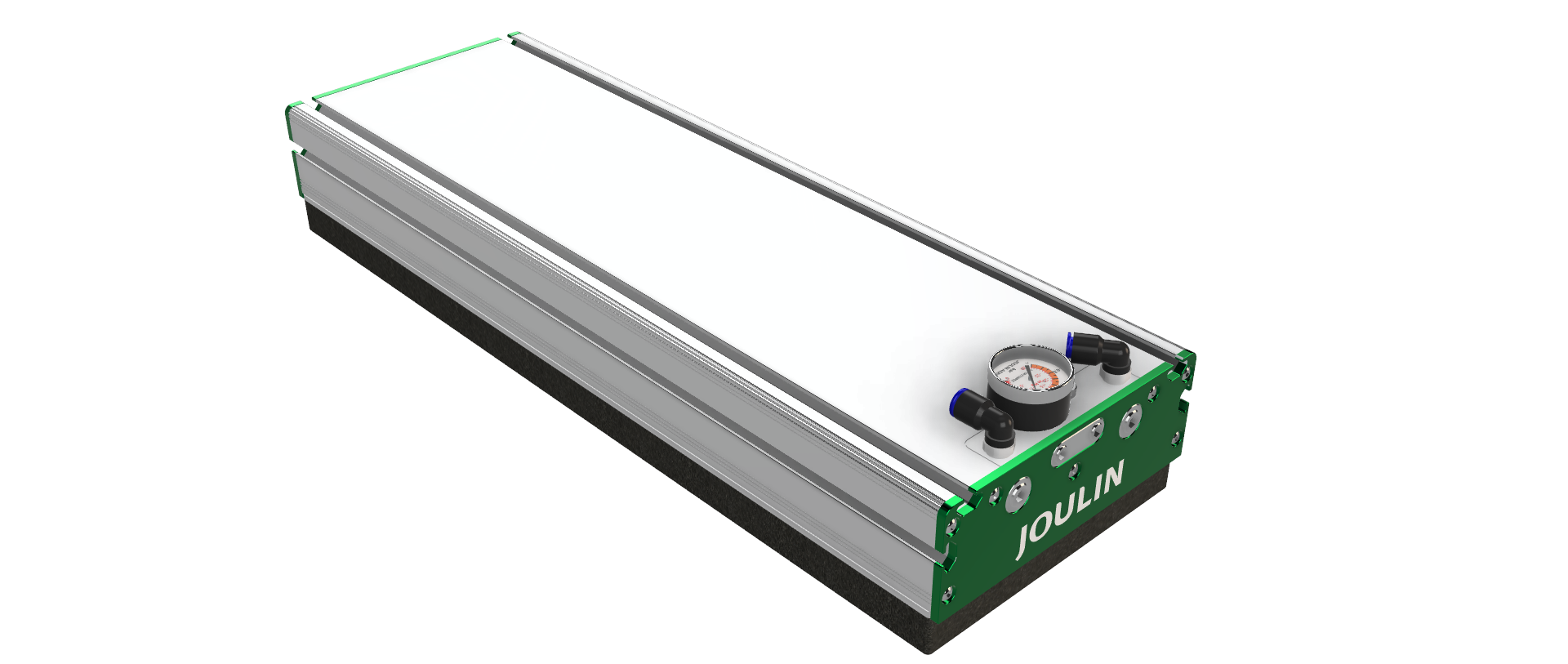

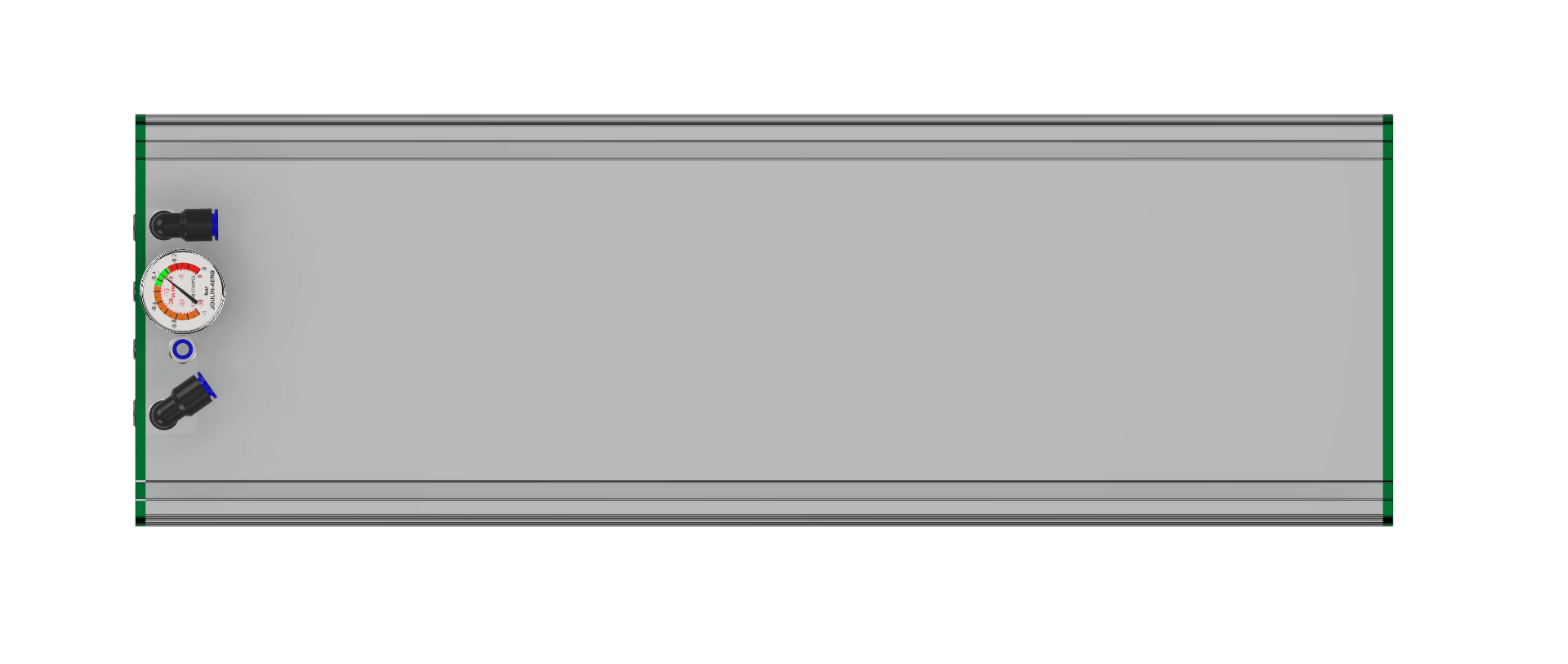

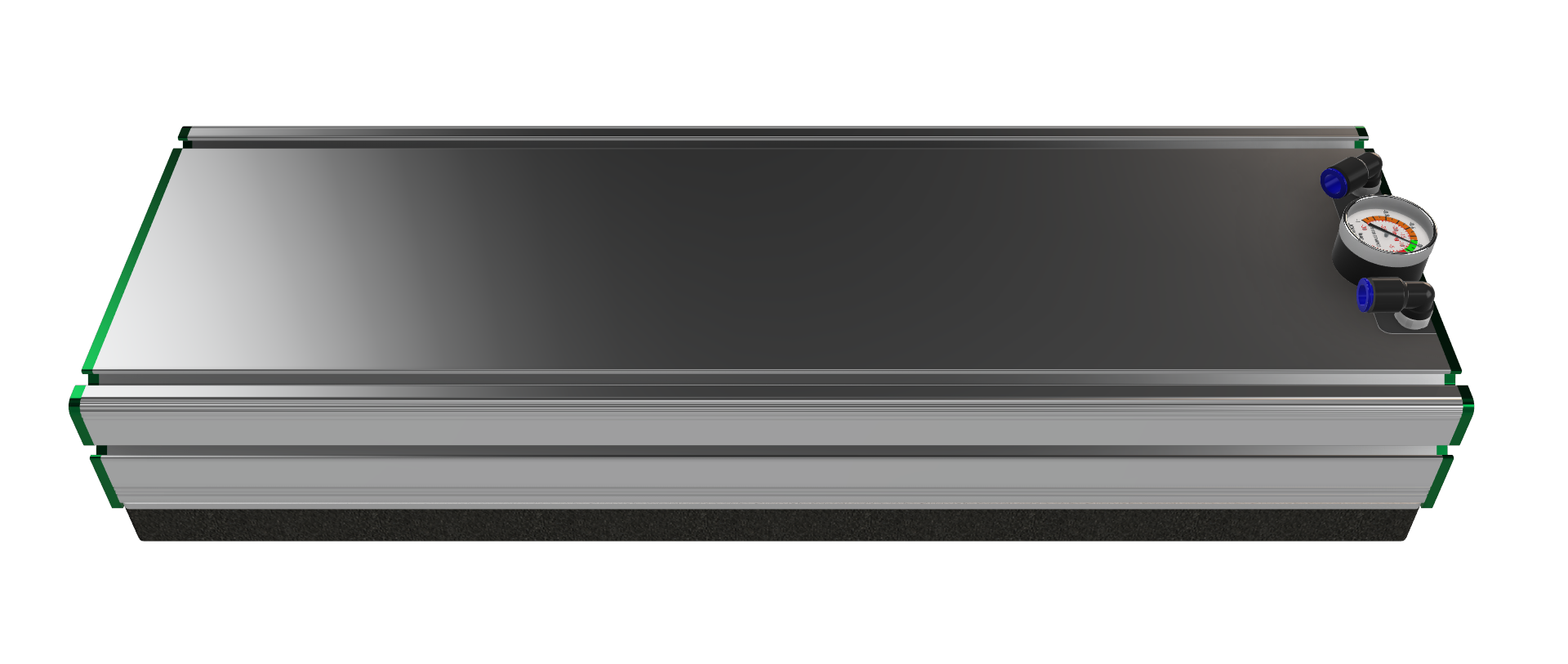

EGV-PG-200x600-8P35-2STx3 Foam Vacuum Gripper ExtruGrip EGV, sección de grip 200 x 600 mm. Tecnología: Port Gripper (PG) con 3 x venturi 2 etapas. Foam Pad reemplazable: EGF.200.600.24.US.130. Peso: 6.8 kg (14.99 lbs). Diseñado para manipulación por vacío de piezas rígidas y herméticas.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Port Gripper (PG)
• Dimension seccion de grip: 200 x 600 mm
• Fuente de vacio integrada: 3 x venturi 2 etapas (2STx3)
• Foam Pad reemplazable: EGF.200.600.24.US.130
• Peso: 6.8 kg (14.99 lbs)

Datos Tecnicos

• Consumo de Aire: 5.25 Nl/s (11.12 scfm)
• Flujo Maximo: 9.9 Nl/s (20.98 scfm)
• Generador(es) de Vacio: 3 x venturi 2 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 1059 N (238.07)
• -600 mbar, Maxima fuerza: 1588 N (357)

Descripcion Tecnica Completa

EGV-PG-200x600-8P35-2STx3. Tecnologia: Port Gripper (PG) con valvulas Omega independientes y nivel de vacio constante. Patron de espuma: 8P35 (paso 35 mm, 130 orificios). Foam Pad reemplazable: EGF.200.600.24.US.130. Peso: 6.8 kg (14.99 lbs). Generador(es) de vacio: 3 x venturi de 2 etapas (2STx3), distribuido en 1 manifold. Consumo de aire: 5.25 Nl/s (11.12 scfm) a 6 bar de presion de alimentacion. Flujo maximo: 9.9 Nl/s (20.98 scfm). Fuerza de sujecion: 1059 N (238.07) a -400 mbar; 1588 N (357) a -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones estan sujetas a cambio.
