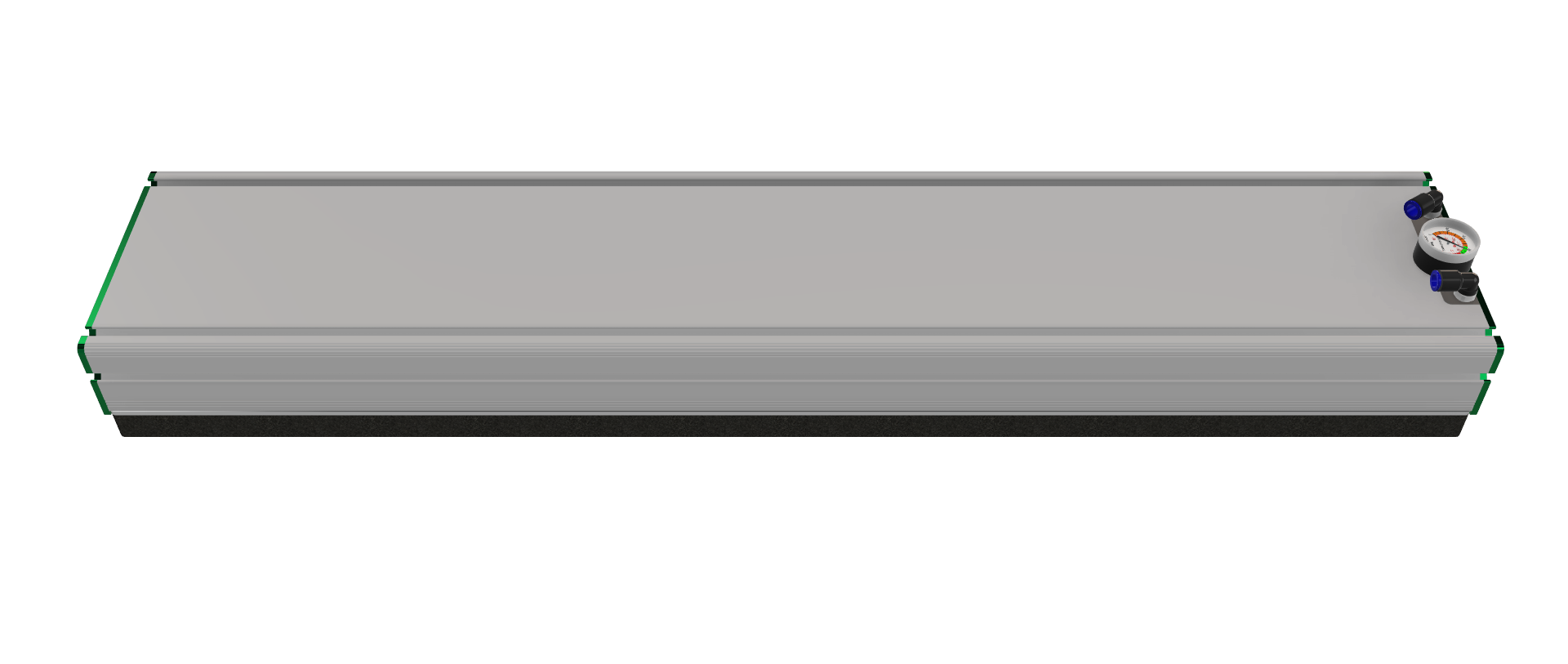

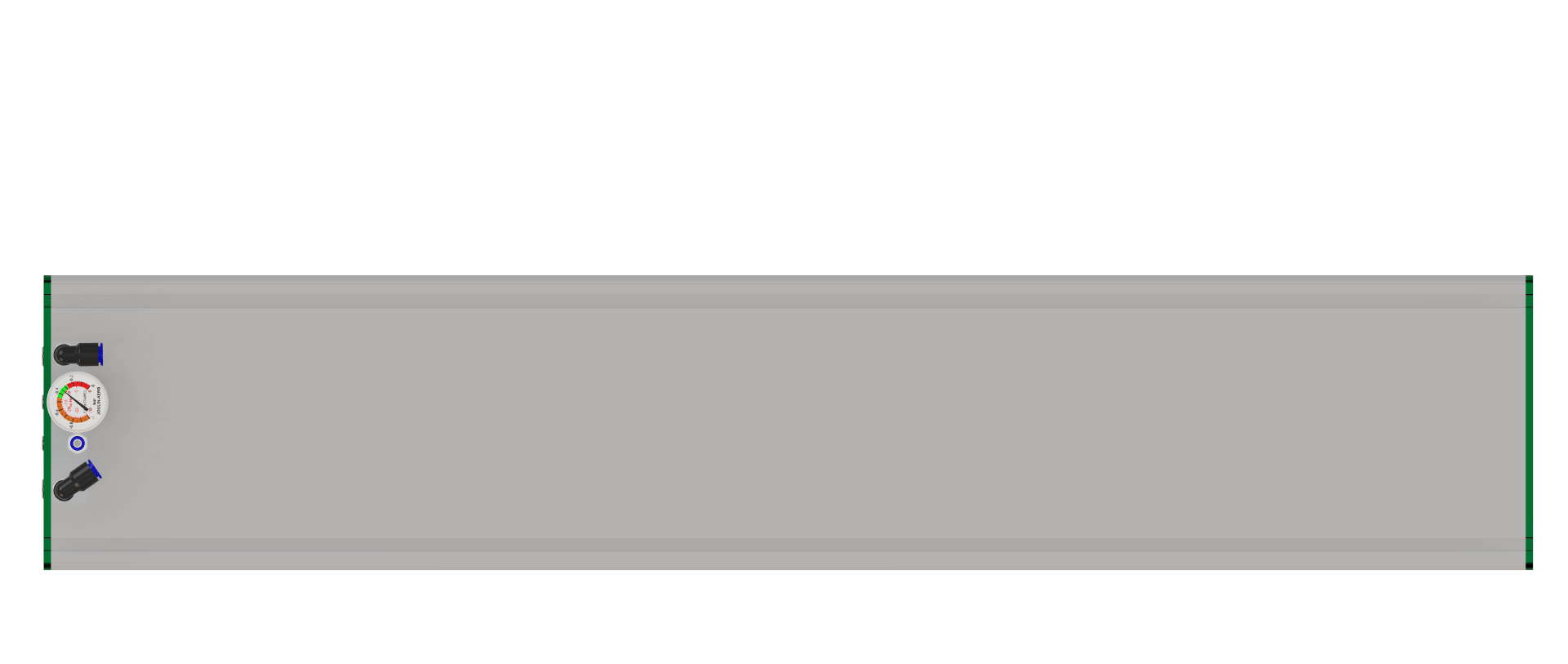

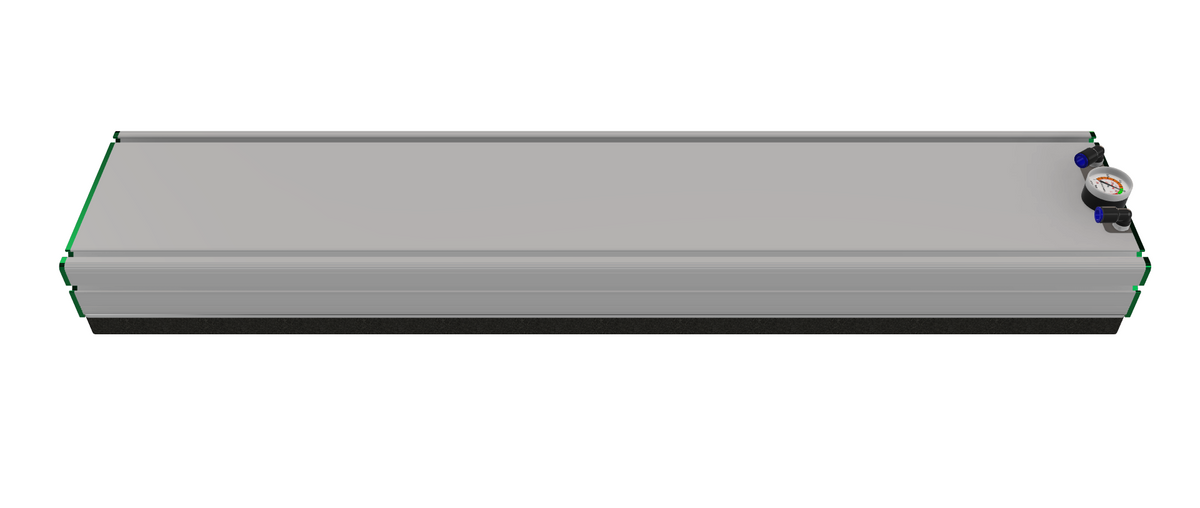

EGV-PG-200x1400-8P35-2STx6' Foam Vacuum Gripper JOULIN ExtruGrip EGV, sección de grip 200 x 1400 mm. Tecnología: Port Gripper (PG) con 6 x venturi 2 etapas integrados. Foam Pad: EGF.200.1400.24.US.312. Peso: 13.8 kg. Diseñado para manipulación por vacío de piezas rígidas y herméticas; cobertura variable y longitud adaptable bajo pedido.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Port Gripper (PG)
• Dimension seccion de grip: 200 x 1400 mm
• Fuente de vacio integrada: 6 x venturi 2 etapas (2STx6)
• Foam Pad reemplazable: EGF.200.1400.24.US.312
• Peso: 13.8 kg (30.42 lbs)

Datos Tecnicos

• Consumo de Aire: 10.5 Nl/s (22.25 scfm)
• Flujo Maximo: 19.8 Nl/s (41.95 scfm)
• Generador(es) de Vacio: 6 x venturi 2 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 2541 N (571.24)
• -600 mbar, Maxima fuerza: 3811 N (856.75)

Descripcion Tecnica Completa

EGV-PG-200x1400-8P35-2STx6'. Tecnologia: Port Gripper (PG) con valvulas Omega independientes y nivel de vacio constante. Patron de espuma: 8P35 (paso 35 mm, 312 orificios). Foam Pad reemplazable: EGF.200.1400.24.US.312. Peso: 13.8 kg (30.42 lbs). Generador(es) de vacio: 6 x venturi de 2 etapas (2STx6), distribuido en 1 manifold. Consumo de aire: 10.5 Nl/s (22.25 scfm) a 6 bar de presion de alimentacion. Flujo maximo: 19.8 Nl/s (41.95 scfm). Fuerza de sujecion: 2541 N (571.24 lb) a -400 mbar; 3811 N (856.75 lb) a -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable: hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones estan sujetas a cambio.
