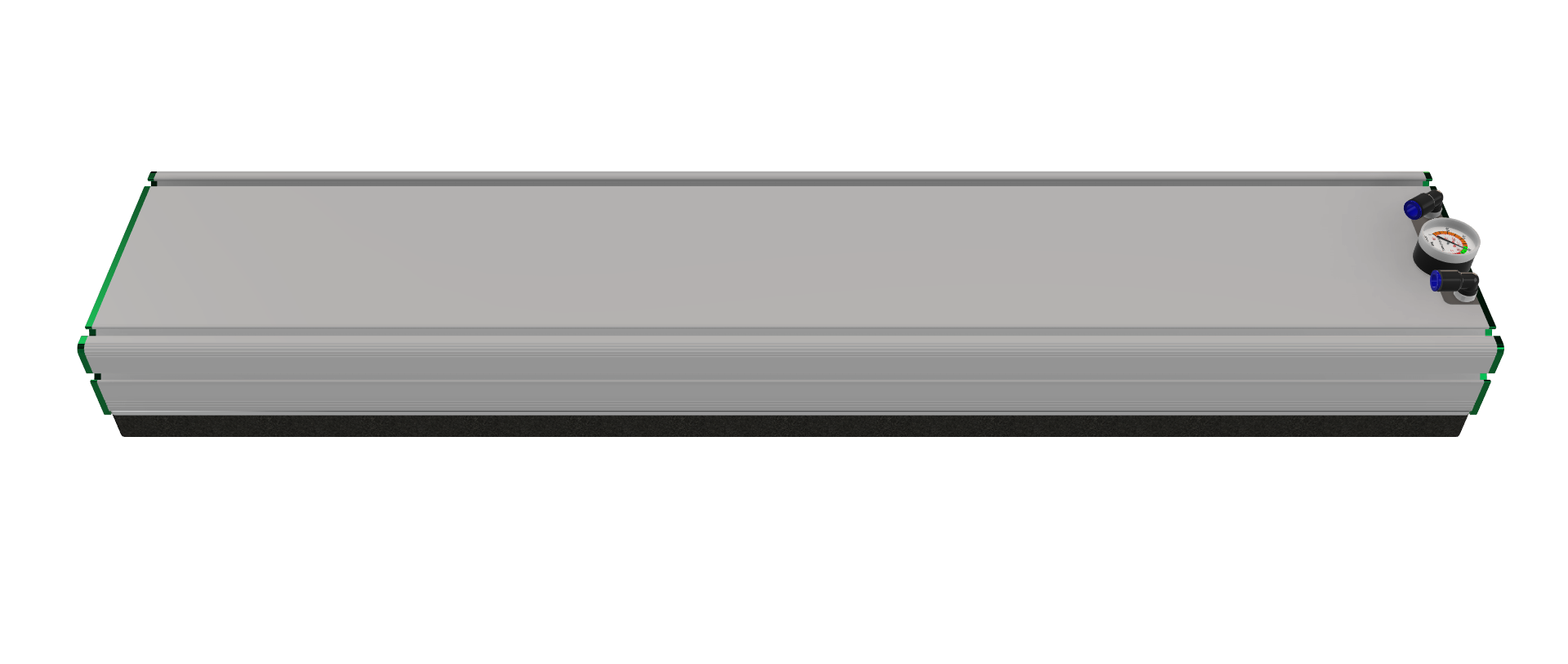

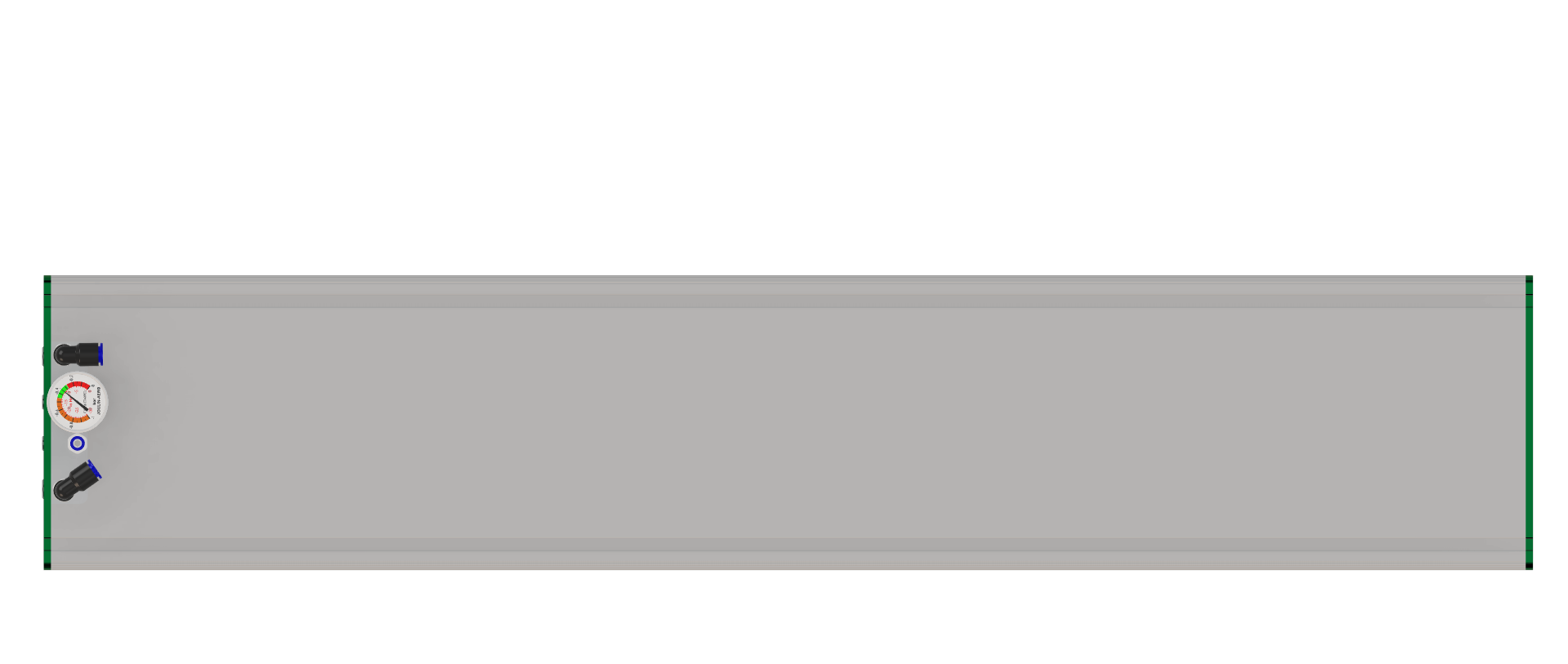

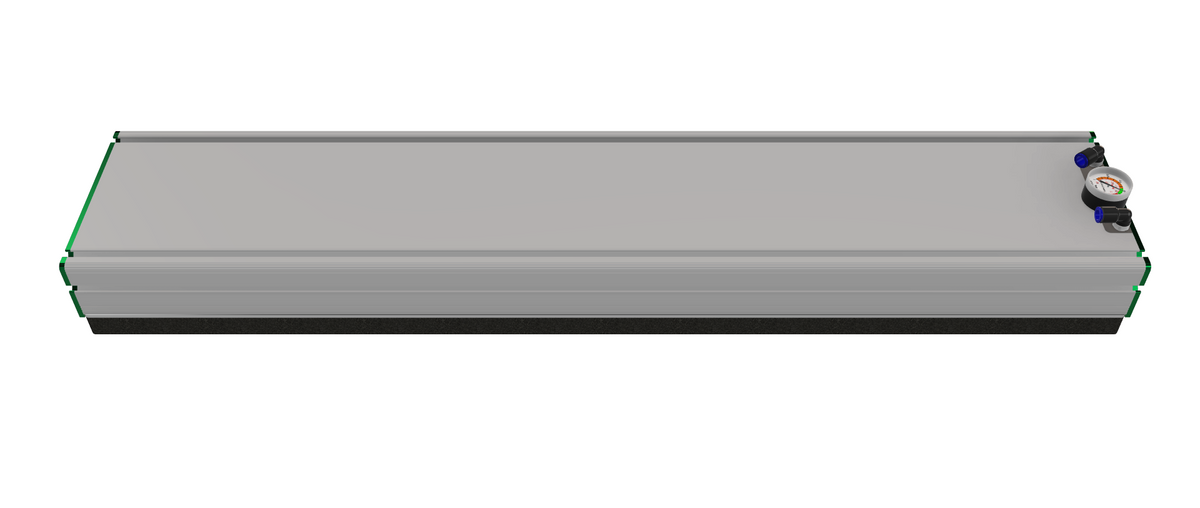

EGV-PG-200x1400-8P17,5-2STx12' Foam Vacuum Gripper JOULIN ExtruGrip EGV, sección de grip 200 x 1400 mm. Tecnología: Port Gripper (PG) con generadores de vacío integrados (12 x venturi 2 etapas). Foam Pad: EGF.200.1400.24.US.624. Peso: 15.1 kg. Diseñado para manipulación por vacío de piezas rígidas y herméticas.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Port Gripper (PG)
• Dimension seccion de grip: 200 x 1400 mm
• Fuente de vacio integrada: 12 x venturi 2 etapas (2STx12)
• Foam Pad reemplazable: EGF.200.1400.24.US.624
• Peso: 15.1 kg (33.29 lbs)

Datos Tecnicos

• Consumo de Aire: 21 Nl/s (44.5 scfm)
• Flujo Maximo: 39.6 Nl/s (83.91 scfm)
• Generador(es) de Vacio: 12 x venturi 2 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 2852 N (641.16)
• -600 mbar, Maxima fuerza: 4278 N (961.73)

Descripcion Tecnica Completa

EGV-PG-200x1400-8P17,5-2STx12'. Tecnologia: Port Gripper (PG) con valvulas Omega independientes y nivel de vacio constante. Patron de espuma: 8P17,5 (paso 17,5 mm, 624 orificios). Foam Pad reemplazable: EGF.200.1400.24.US.624. Peso: 15.1 kg (33.29 lbs). Generador(es) de vacio: 12 x venturi de 2 etapas (2STx12), distribuido en 2 manifolds. Consumo de aire: 21 Nl/s (44.5 scfm) a 6 bar de presion de alimentacion. Flujo maximo: 39.6 Nl/s (83.91 scfm). Fuerza de sujecion: 2852 N (641.16) a -400 mbar; 4278 N (961.73) a -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable: hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones estan sujetas a cambio.
