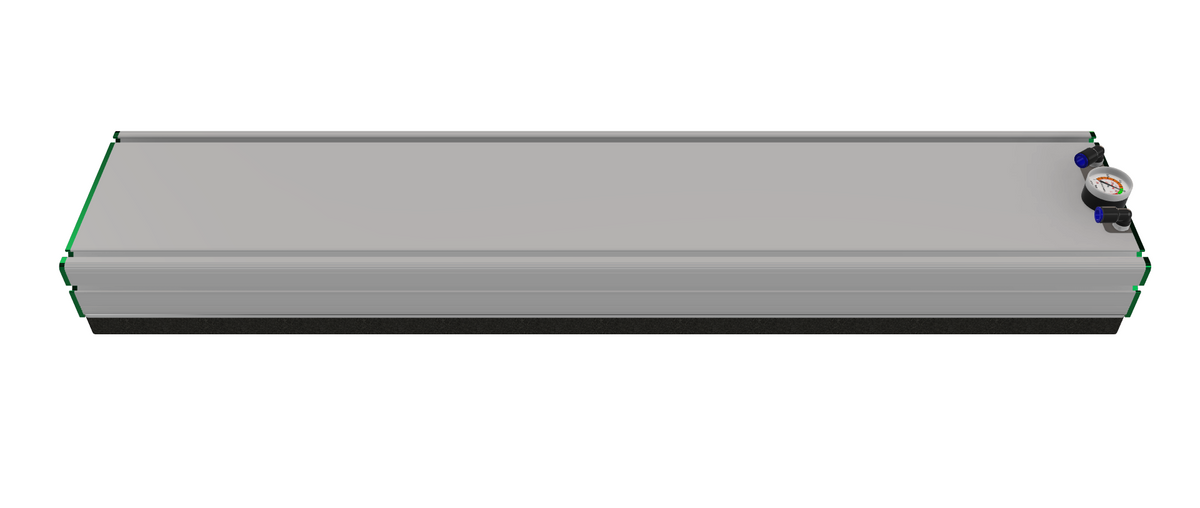

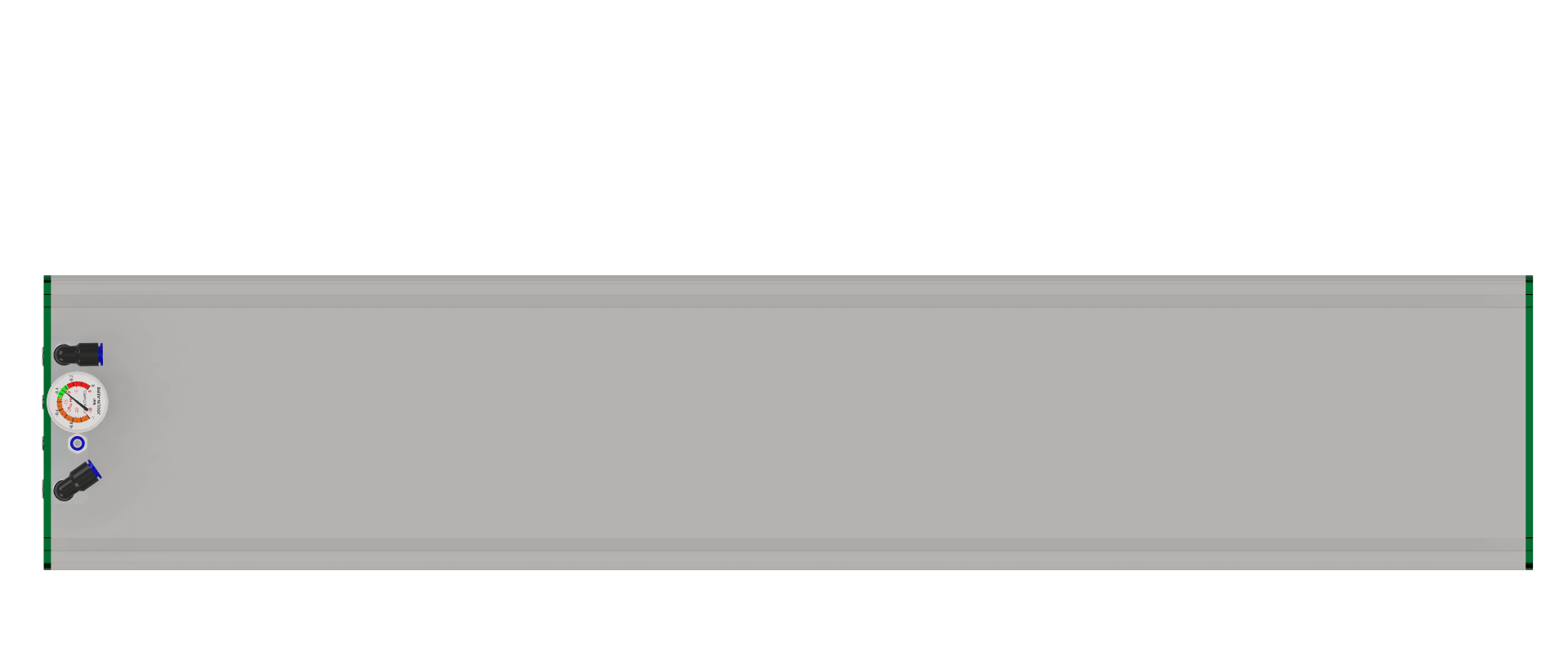

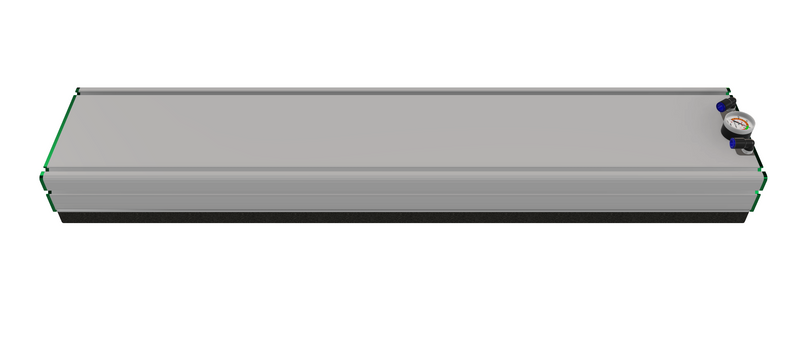

EGV-PG-200x1200-8P35-2STx5' Foam Vacuum Gripper ExtruGrip EGV, sección 200 x 1200 mm. Tecnología: Port Gripper (PG) con 5 x venturi 2 etapas. Foam Pad: EGF.200.1200.24.US.266. Peso: 12 kg. Sistema compacto de vacío para manipulación por succión de piezas rígidas y herméticas.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Port Gripper (PG)
• Dimension seccion de grip: 200 x 1200 mm
• Fuente de vacio integrada: 5 x venturi 2 etapas (2STx5)
• Foam Pad reemplazable: EGF.200.1200.24.US.266
• Peso: 12 kg (26.46 lbs)

Datos Tecnicos

• Consumo de Aire: 8.75 Nl/s (18.54 scfm)
• Flujo Maximo: 16.5 Nl/s (34.96 scfm)
• Generador(es) de Vacio: 5 x venturi 2 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 2166 N (486.94 lbf)
• -600 mbar, Maxima fuerza: 3249 N (730.4 lbf)

Descripcion Tecnica Completa

EGV-PG-200x1200-8P35-2STx5'. Tecnologia: Port Gripper (PG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 8P35 (paso 35 mm, 266 orificios). Foam Pad reemplazable: EGF.200.1200.24.US.266. Peso: 12 kg (26.46 lbs). Generador(es) de vacío: 5 x venturi de 2 etapas (2STx5), distribuido en 1 manifold. Consumo de aire: 8.75 Nl/s (18.54 scfm) a 6 bar de presión de alimentación. Flujo máximo: 16.5 Nl/s (34.96 scfm). Fuerza de sujeción: 2166 N (486.94 lbf) a -400 mbar; 3249 N (730.4 lbf) a -600 mbar. Cobertura: variable desde un solo producto hasta capa completa. Filtro: sin filtro requerido. Ranuras: Ranuras en T para accesorios. Longitud adaptable: hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones estan sujetas a cambio.
