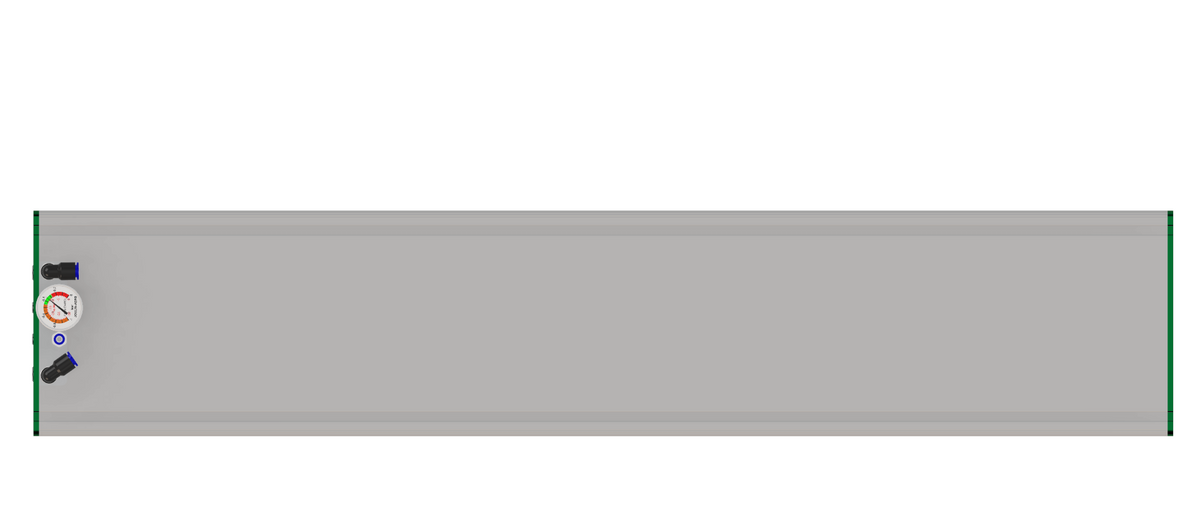

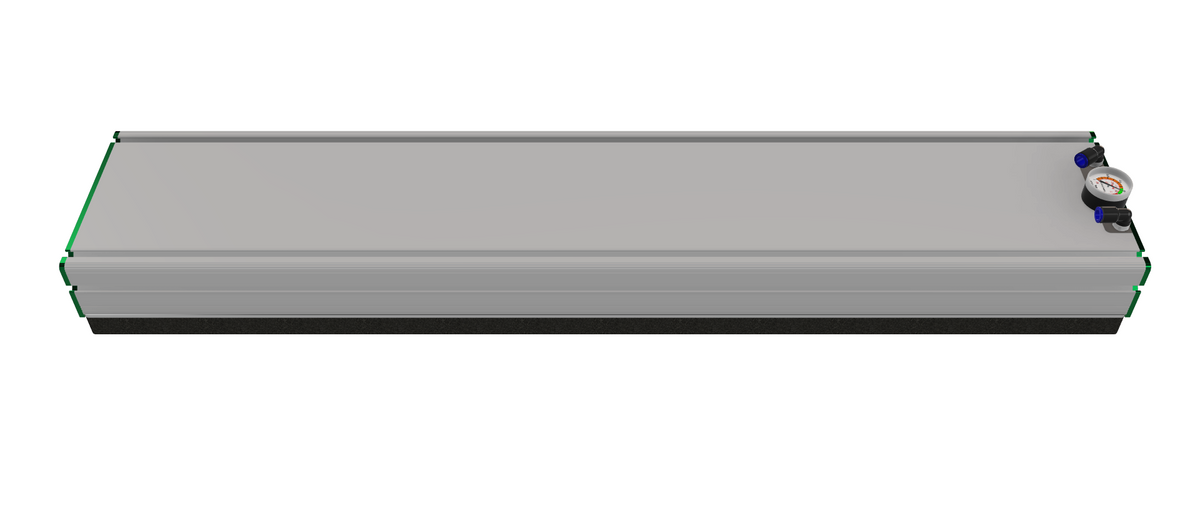

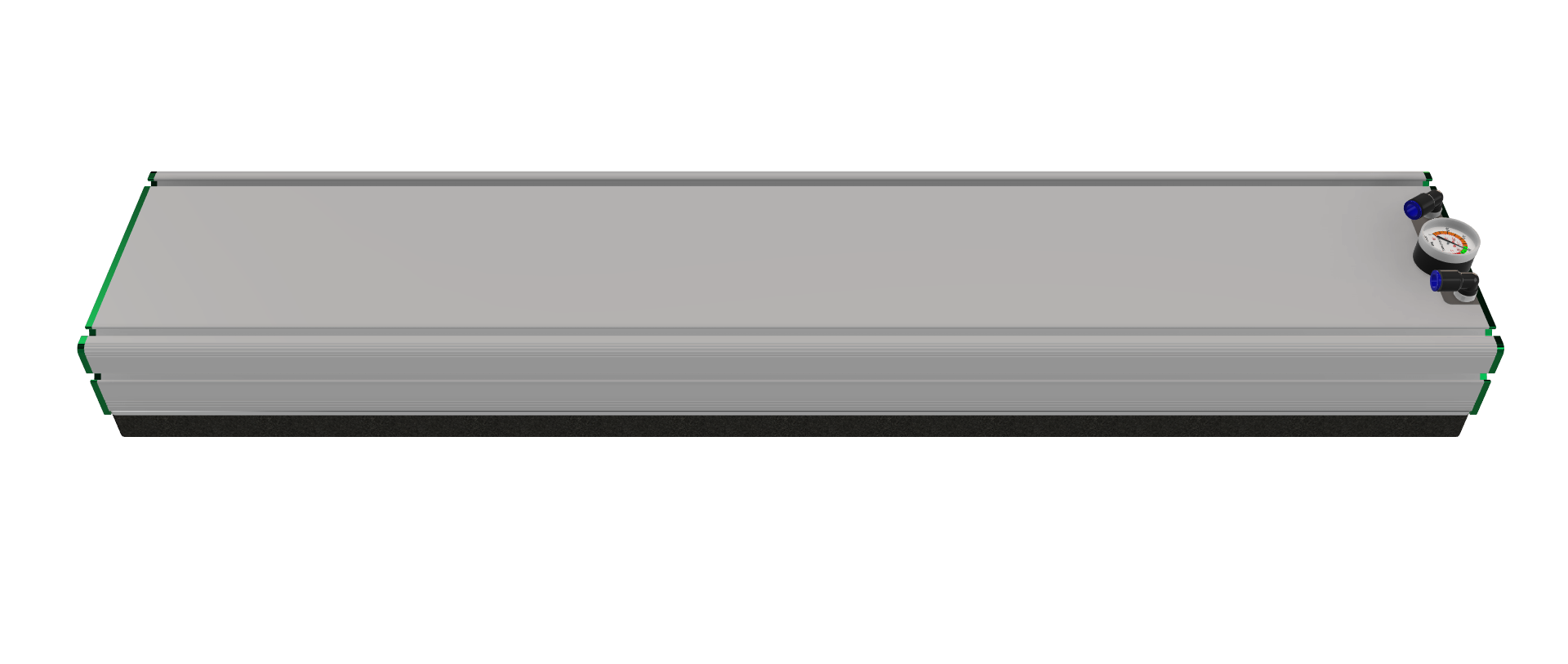

EGV-PG-200x1200-8P17,5-2STx10' Foam Vacuum Gripper ExtruGrip EGV, sección 200 x 1200 mm. Tecnología: Port Gripper (PG) con 10 x venturi 2 etapas. Foam Pad: EGF.200.1200.24.US.532. Peso: 13.4 kg. Sistema de vacío compacto para manipulación por succión de piezas rígidas y herméticas.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Port Gripper (PG)
• Dimension seccion de grip: 200 x 1200 mm
• Fuente de vacio integrada: 10 x venturi 2 etapas (2STx10)
• Foam Pad reemplazable: EGF.200.1200.24.US.532
• Peso: 13.4 kg (29.54 lbs)

Datos Tecnicos

• Consumo de Aire: 17.5 Nl/s (37.08 scfm)
• Flujo Maximo: 33 Nl/s (69.92 scfm)
• Generador(es) de Vacio: 10 x venturi 2 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 2432 N (546.74)
• -600 mbar, Maxima fuerza: 3647 N (819.88)

Descripcion Tecnica Completa

EGV-PG-200x1200-8P17,5-2STx10'. Tecnologia: Port Gripper (PG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 8P17,5 (paso 17,5 mm, 532 orificios). Foam Pad reemplazable: EGF.200.1200.24.US.532. Peso: 13.4 kg (29.54 lbs). Generador(es) de vacío: 10 x venturi de 2 etapas (2STx10), distribuido en 2 manifolds. Consumo de aire: 17.5 Nl/s (37.08 scfm) a 6 bar de presión de alimentación. Flujo máximo: 33 Nl/s (69.92 scfm). Fuerza de sujeción: 2432 N (546.74 lbf) a -400 mbar; 3647 N (819.88 lbf) a -600 mbar. Cobertura: variable desde un solo producto hasta capa completa. Filtro: sin filtro requerido. Ranuras: Ranuras en T para accesorios. Longitud adaptable: hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones estan sujetas a cambio.
