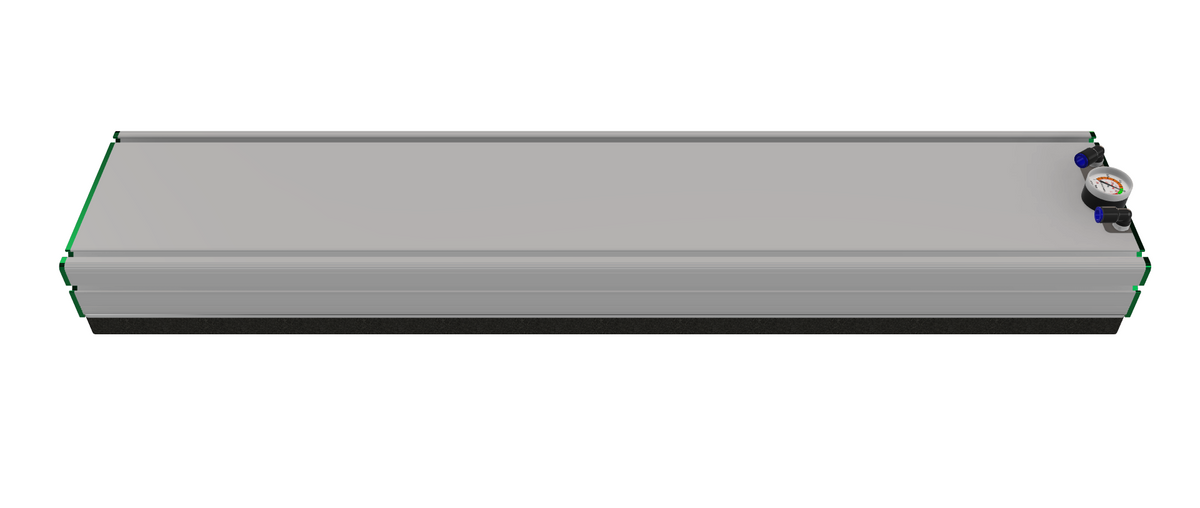

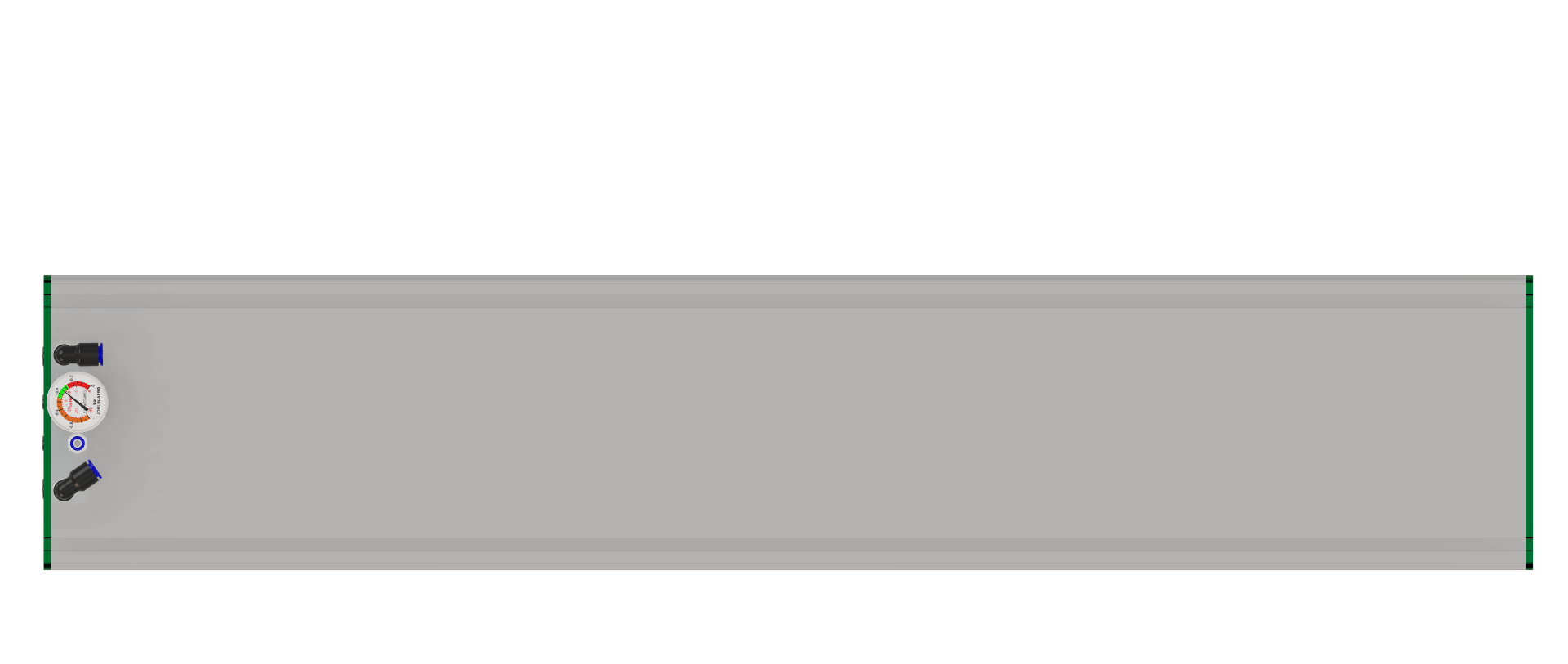

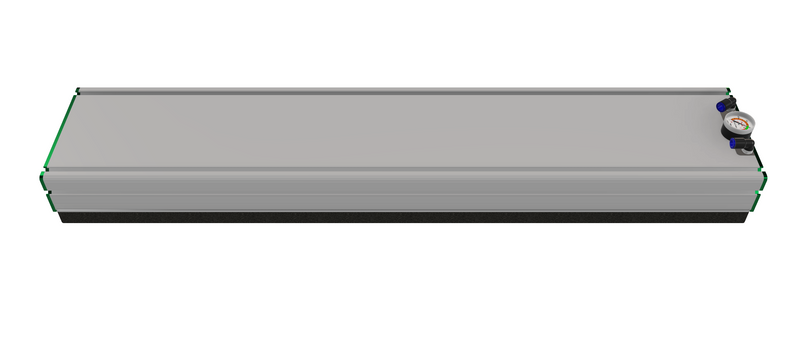

EGV-PG-200x1000-8P35-2STx5' Foam Vacuum Gripper ExtruGrip EGV, sección 200 x 1000 mm. Tecnología: Port Gripper (PG) con 5 x venturi 2 etapas. Foam Pad: EGF.200.1000.24.US.218. Peso: 10.3 kg. Diseñado para manipulación por vacío de piezas rígidas y herméticas.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Port Gripper (PG)
• Dimension seccion de grip: 200 x 1000 mm
• Fuente de vacio integrada: 5 x venturi 2 etapas (2STx5)
• Foam Pad reemplazable: EGF.200.1000.24.US.218
• Peso: 10.3 kg (22.71 lbs)

Datos Tecnicos

• Consumo de Aire: 8.75 Nl/s (18.54 scfm)
• Flujo Maximo: 16.5 Nl/s (34.96 scfm)
• Generador(es) de Vacio: 5 x venturi 2 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 1775 N (399.04)
• -600 mbar, Maxima fuerza: 2663 N (598.67)

Descripcion Tecnica Completa

EGV-PG-200x1000-8P35-2STx5'. Tecnologia: Port Gripper (PG) con valvulas Omega independientes y nivel de vacio constante. Patron de espuma: 8P35 (paso 35 mm, 218 orificios). Foam Pad reemplazable: EGF.200.1000.24.US.218. Peso: 10.3 kg (22.71 lbs). Generador(es) de vacio: 5 x venturi de 2 etapas (2STx5), distribuido en 1 manifold. Consumo de aire: 8.75 Nl/s (18.54 scfm) a 6 bar de presion de alimentacion. Flujo maximo: 16.5 Nl/s (34.96 scfm). Fuerza de sujecion: 1775 N (399.04 lbf) a -400 mbar; 2663 N (598.67 lbf) a -600 mbar. Cobertura: variable desde un solo producto hasta capa completa. Filtro: sin filtro requerido. Ranuras: Ranuras en T para accesorios. Longitud adaptable: hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00009. Las especificaciones estan sujetas a cambio.
