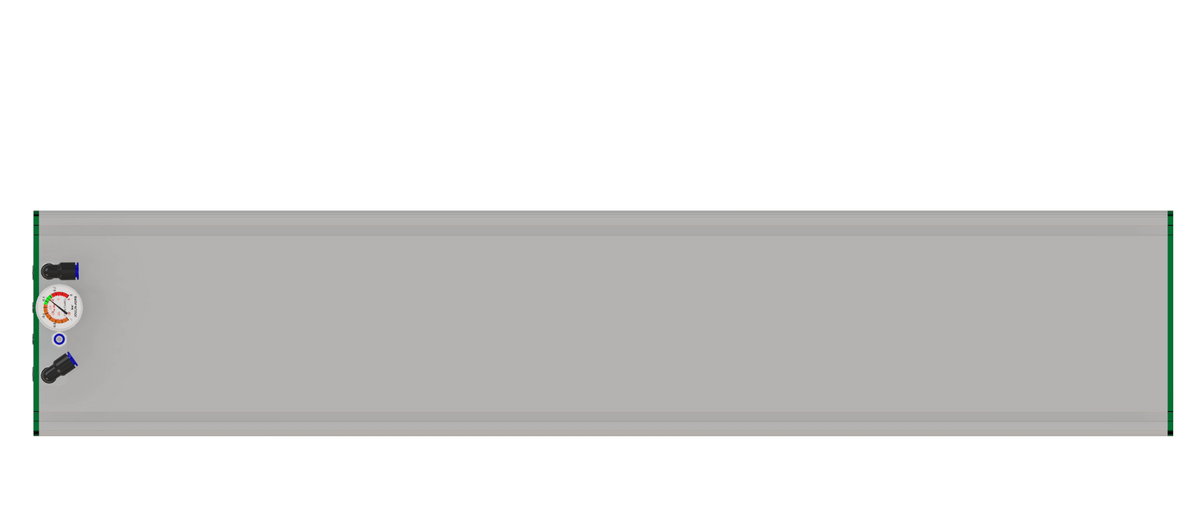

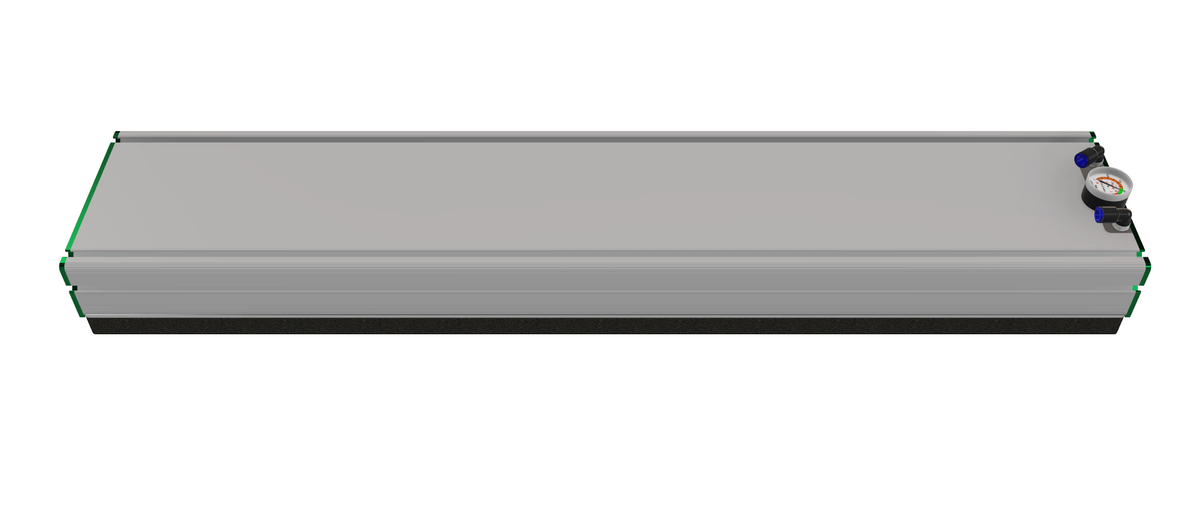

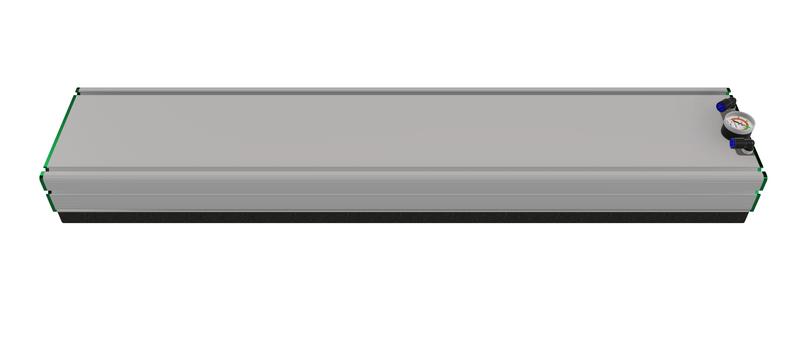

EGV-PG-200x1000-8P17,5-2STx10' Foam Vacuum Gripper JOULIN ExtruGrip EGV, sección de grip 200 x 1000 mm. Tecnología: Port Gripper (PG) con 10 x venturi 2 etapas integrados. Foam Pad: EGF.200.1000.24.US.440. Peso: 11.6 kg. Diseñado para manipulación por vacío de piezas rígidas; patrón de espuma 8P17,5 y ranuras en T para accesorios.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Port Gripper (PG)
• Dimension seccion de grip: 200 x 1000 mm
• Fuente de vacio integrada: 10 x venturi 2 etapas (2STx10)
• Foam Pad reemplazable: EGF.200.1000.24.US.440
• Peso: 11.6 kg (25.57 lbs)

Datos Tecnicos

• Consumo de Aire: 17.5 Nl/s (37.08 scfm)
• Flujo Maximo: 33 Nl/s (69.92 scfm)
• Generador(es) de Vacio: 10 x venturi 2 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 2011 N (452.09)
• -600 mbar, Maxima fuerza: 3017 N (678.25)

Descripcion Tecnica Completa

EGV-PG-200x1000-8P17,5-2STx10'. Tecnologia: Port Gripper (PG) con valvulas Omega independientes y nivel de vacio constante. Patron de espuma: 8P17,5 (paso 17,5 mm, 440 orificios). Foam Pad reemplazable: EGF.200.1000.24.US.440. Peso: 11.6 kg (25.57 lbs). Generador(es) de vacio: 10 x venturi de 2 etapas (2STx10), distribuido en 2 manifolds. Consumo de aire: 17.5 Nl/s (37.08 scfm) a 6 bar de presion de alimentacion. Flujo maximo: 33 Nl/s (69.92 scfm). Fuerza de sujecion: 2011 N (452.09 lbf) a -400 mbar; 3017 N (678.25 lbf) a -600 mbar. Cobertura: variable desde un solo producto hasta capa completa. Filtro: sin filtro requerido. Ranuras: Ranuras en T para accesorios. Longitud adaptable: hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones estan sujetas a cambio.
