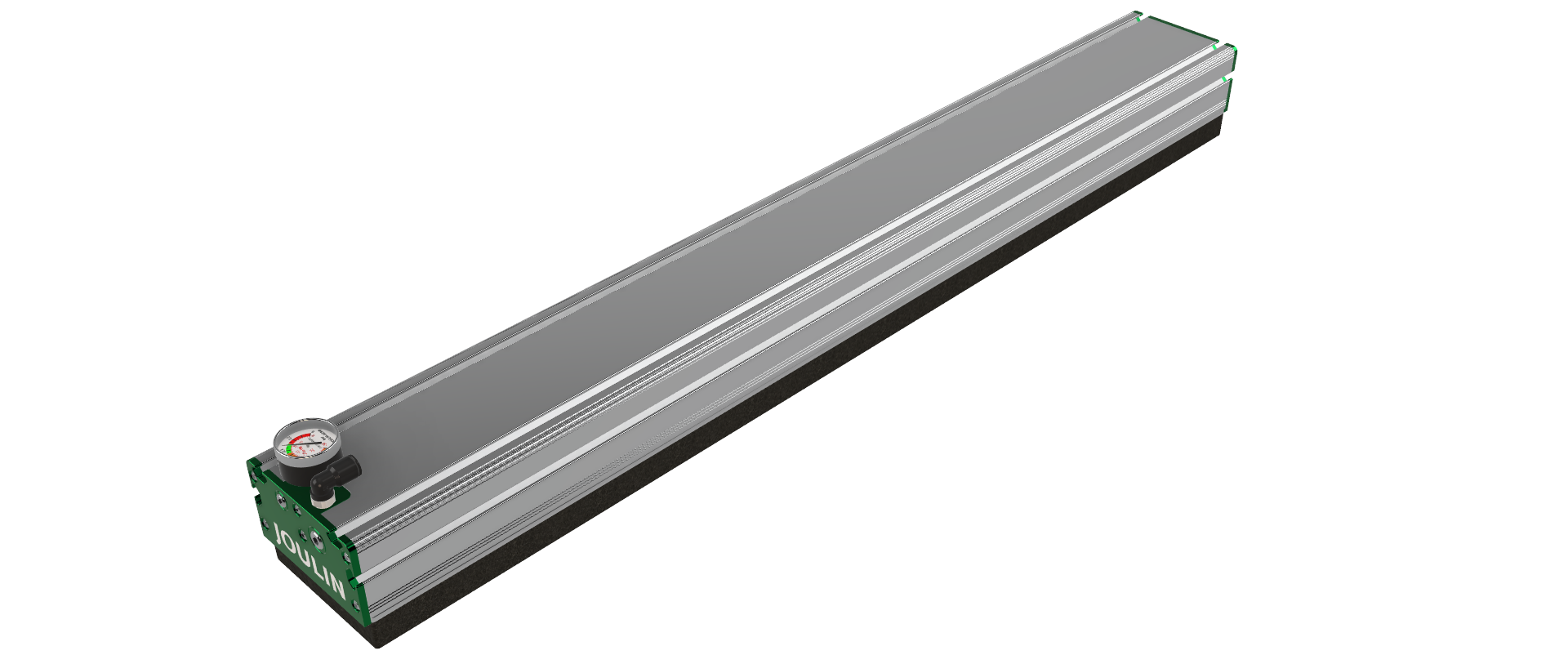

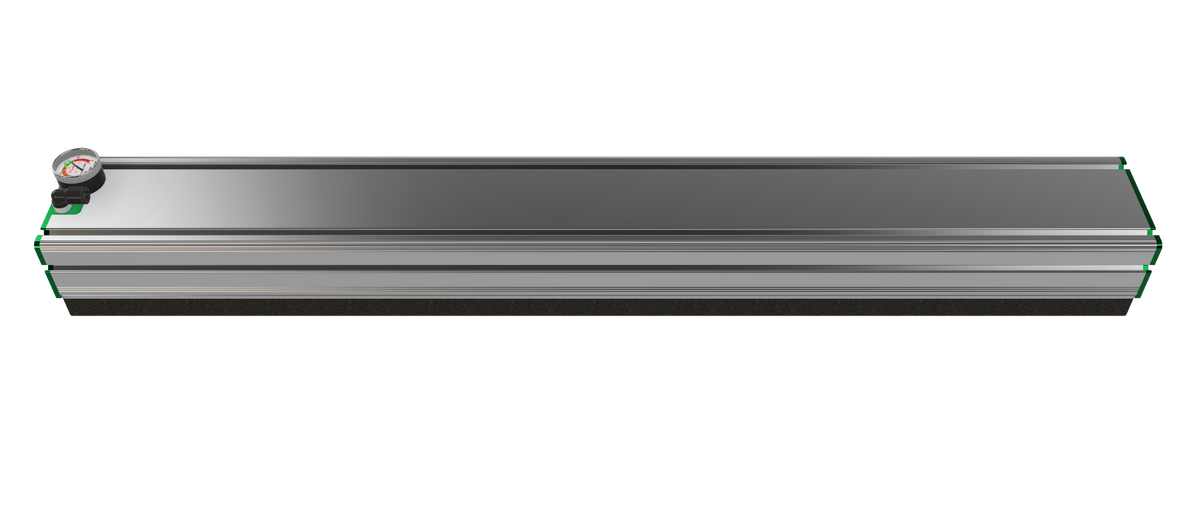

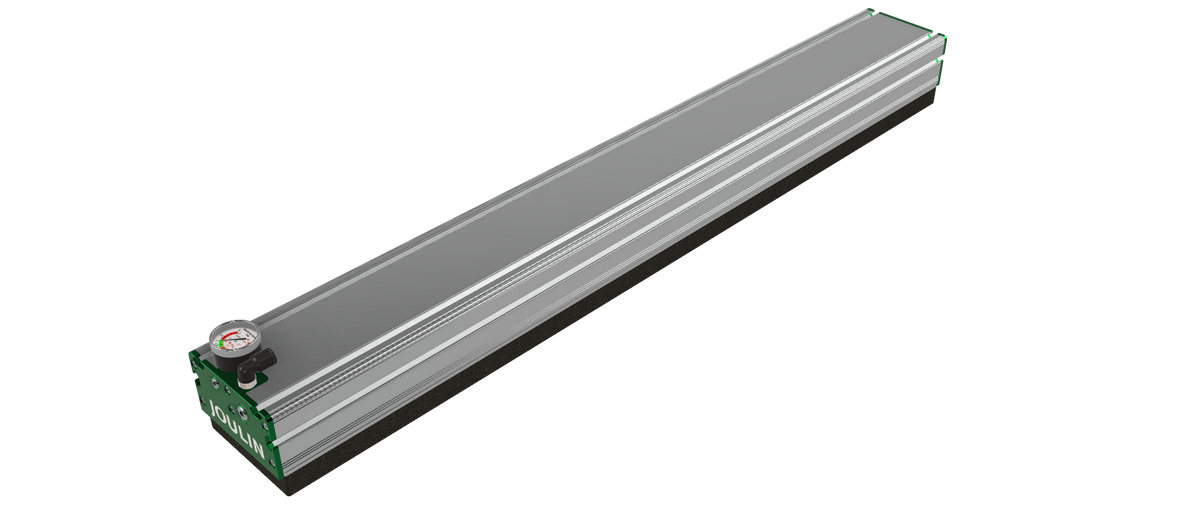

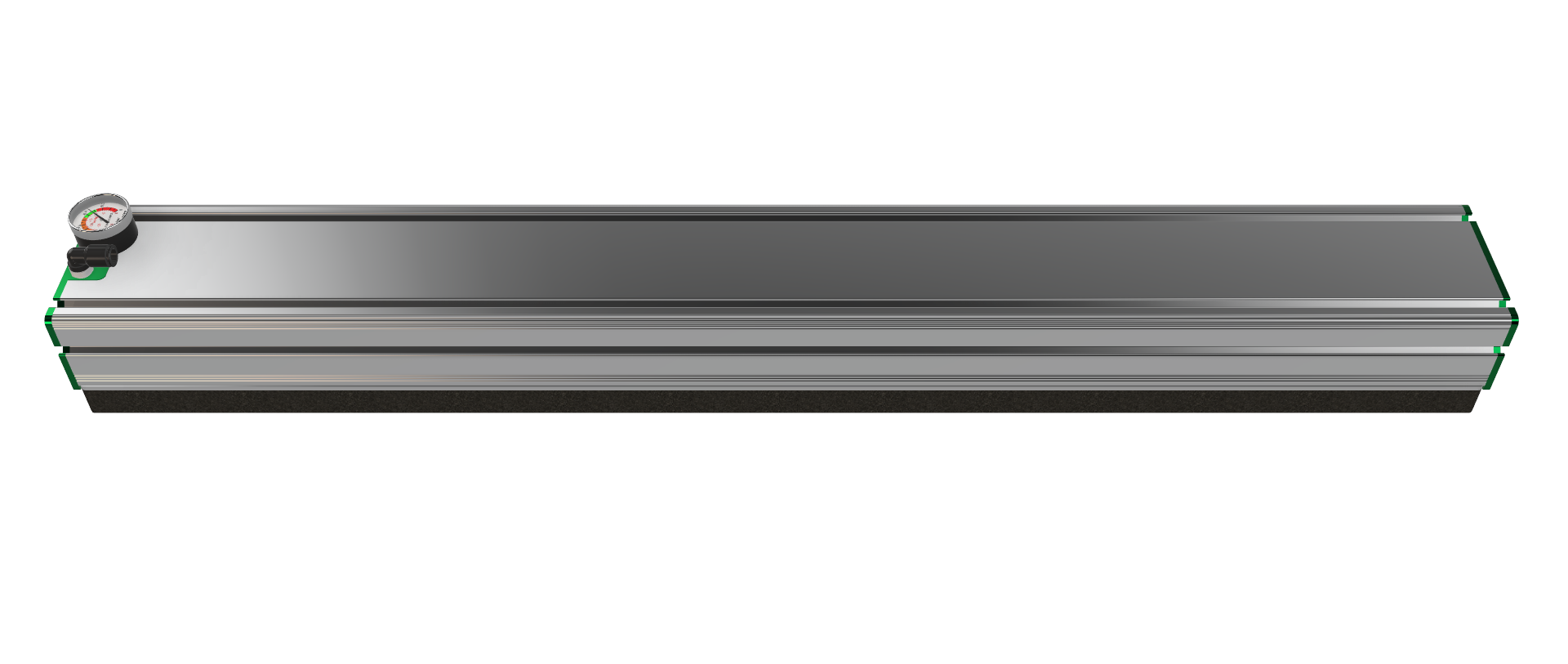

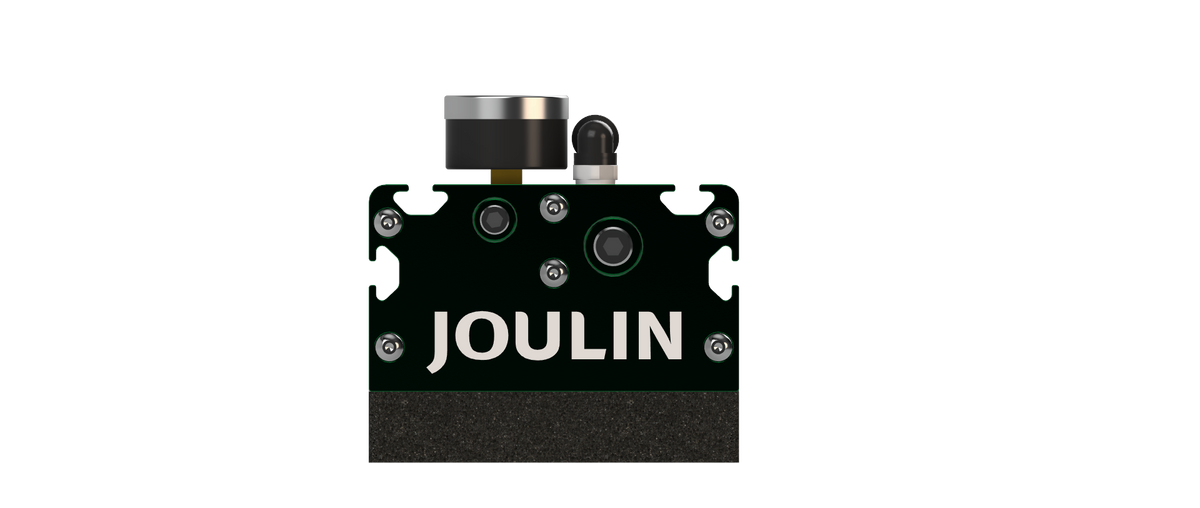

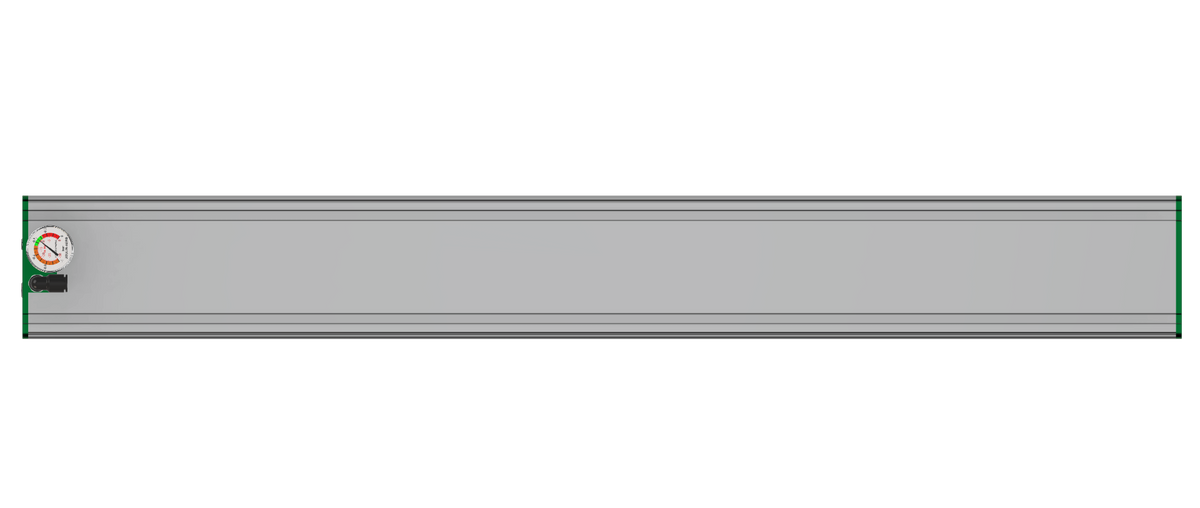

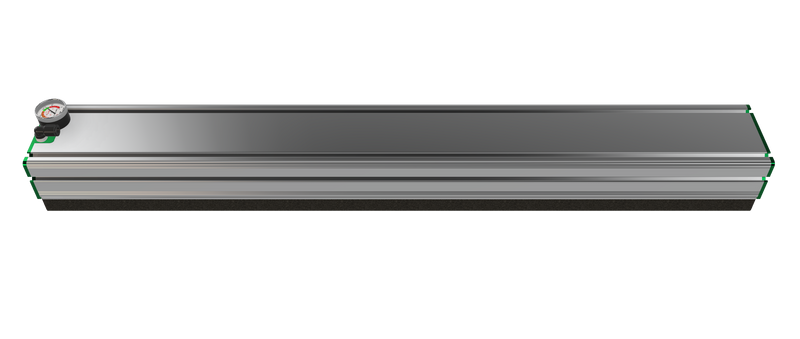

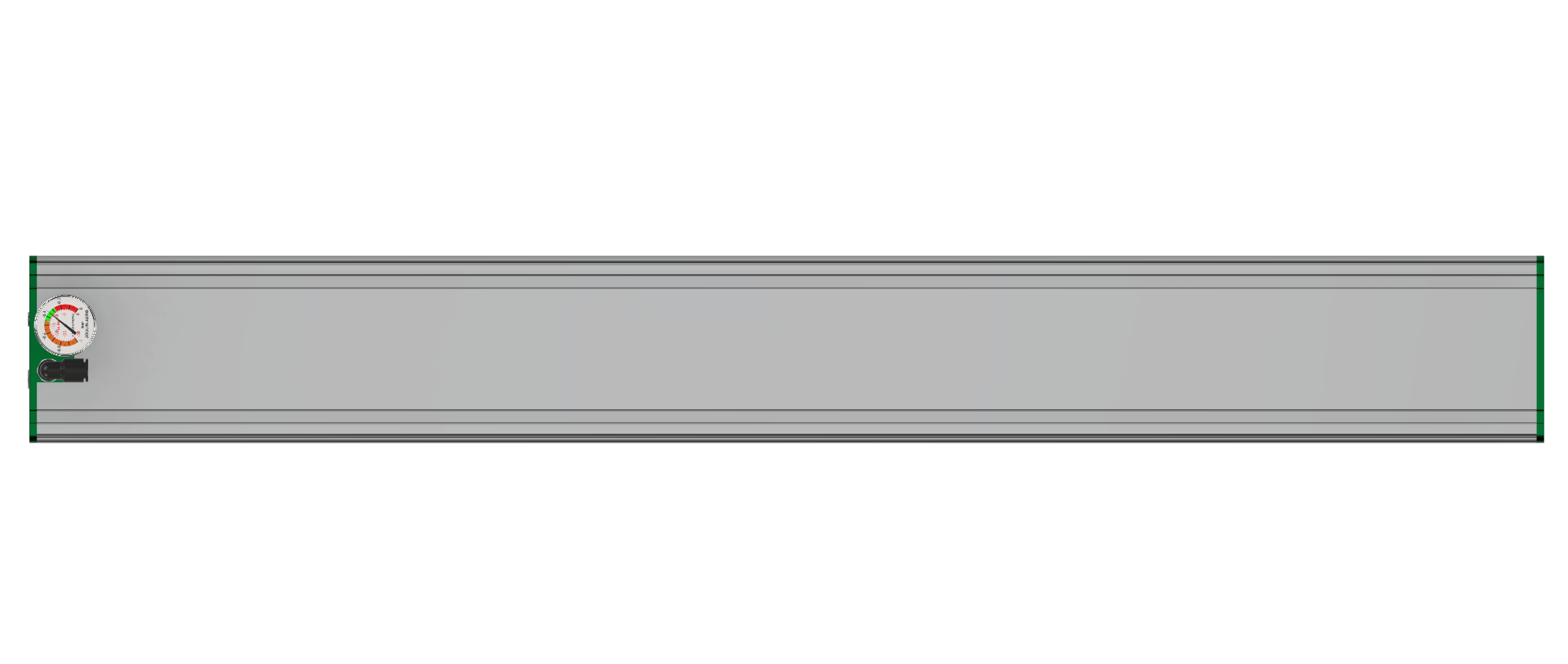

EGV-PG-125x800-4P30-2STx2 Foam Vacuum Gripper ExtruGrip EGV, sección de grip 125 x 800 mm. Tecnología: Port Gripper (PG). Fuente de vacío integrada: 2 x venturi 2 etapas. Foam Pad reemplazable: EGF.125.800.24.US.102. Peso: 6 kg (13.23 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnología: Port Gripper (PG)
• Dimensión sección de grip: 125 x 800 mm
• Fuente de vacío integrada: 2 x venturi 2 etapas (2STx2)
• Foam Pad reemplazable: EGF.125.800.24.US.102
• Peso: 6 kg (13.23 lbs)

Datos Técnicos

• Consumo de Aire: 3.5 Nl/s (7.42 scfm)
• Flujo Máximo: 6.6 Nl/s (13.98 scfm)
• Generador(es) de Vacío: 2 x venturi 2 etapas

Fuerza de Sujeción - N (Lbs) - productos rígidos y herméticos, factor de seguridad aplicado

Nivel de Vacío

• -400 mbar, máxima fuerza: 831 N (186.82)
• -600 mbar, máxima fuerza: 1246 N (280.11)

Descripción Técnica Completa

EGV-PG-125x800-4P30-2STx2. Tecnología: Port Gripper (PG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 4P30 (paso 30 mm, 102 orificios). Foam Pad reemplazable: EGF.125.800.24.US.102. Peso: 6 kg (13.23 lbs). Generador(es) de vacío: 2 x venturi de 2 etapas (2STx2), distribuido en 1 manifold. Consumo de aire: 3.5 Nl/s (7.42 scfm) a 6 bar de presión de alimentación. Flujo máximo: 6.6 Nl/s (13.98 scfm). Fuerza de sujeción: 831 N (186.82) a -400 mbar; 1246 N (280.11) a -600 mbar. Sin filtro requerido. Ranuras en T: para accesorios. Longitud adaptable: hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00095.

Descargar ficha técnica (PDF)
