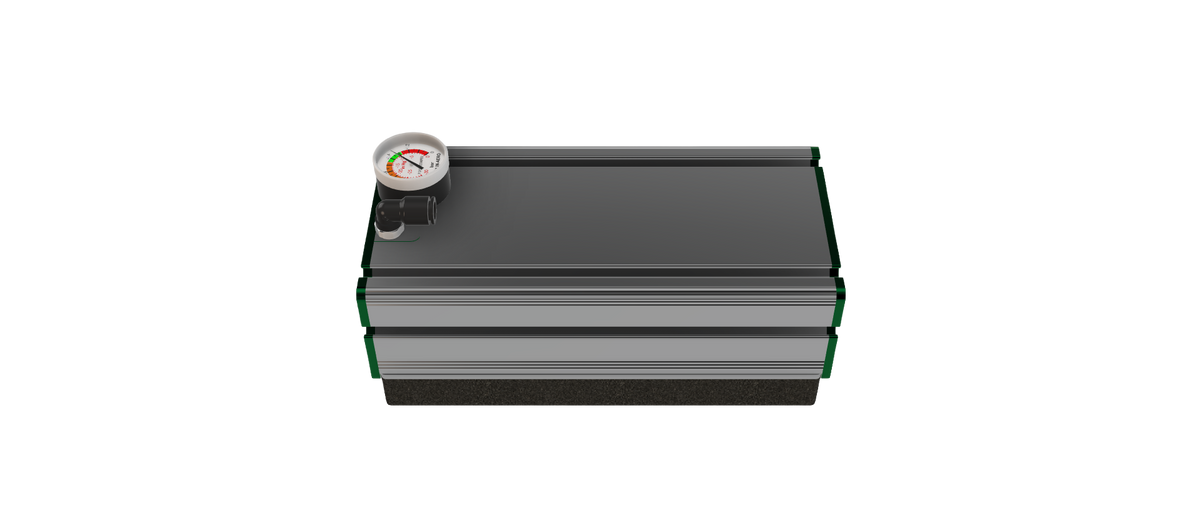

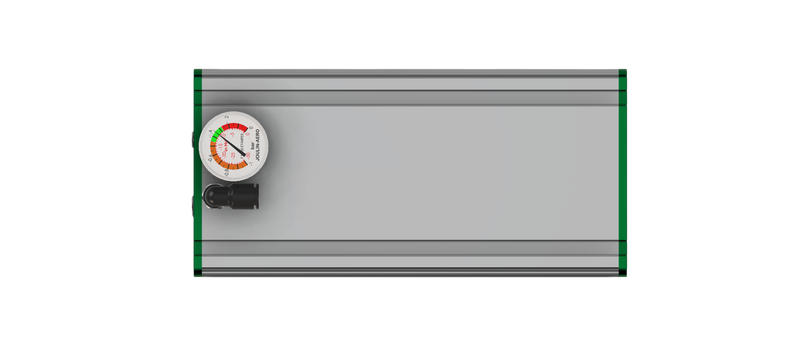

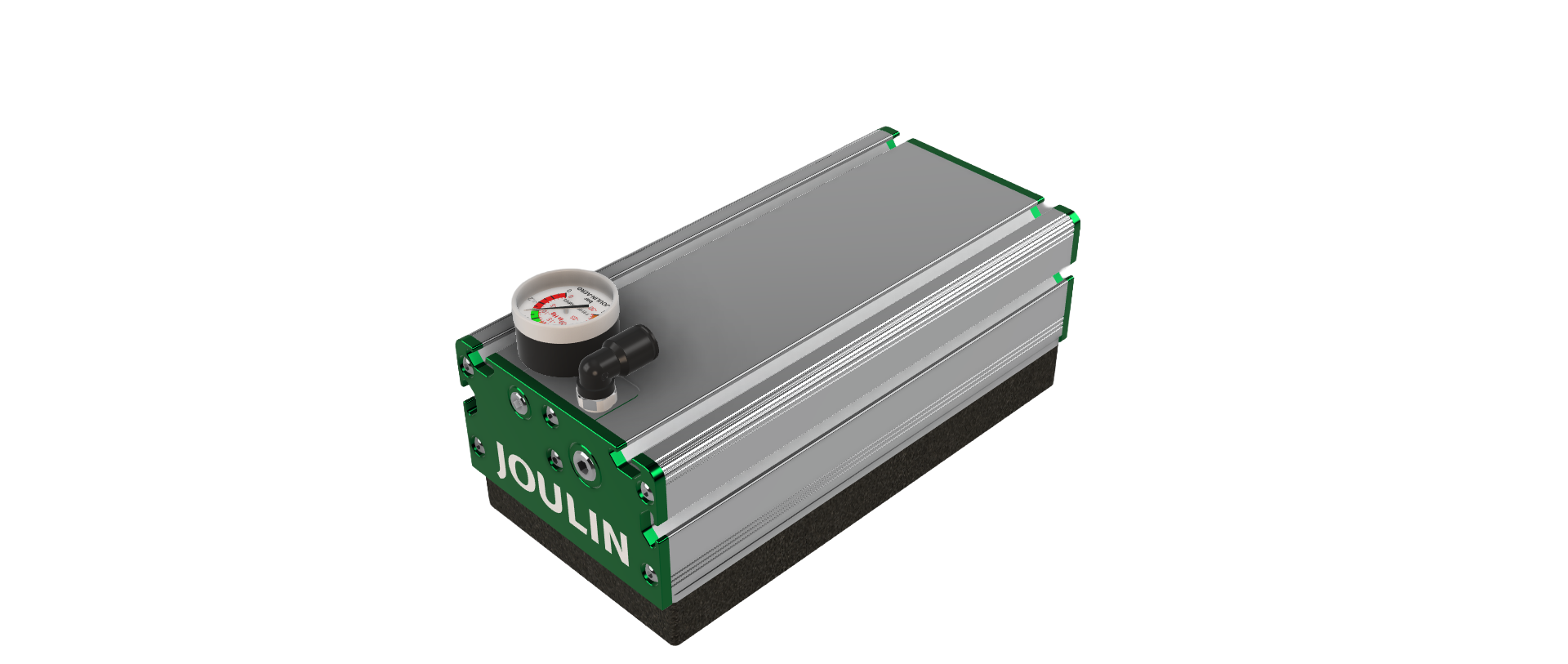

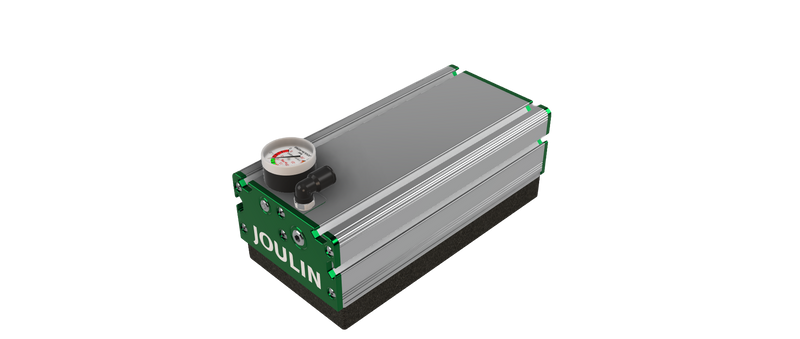

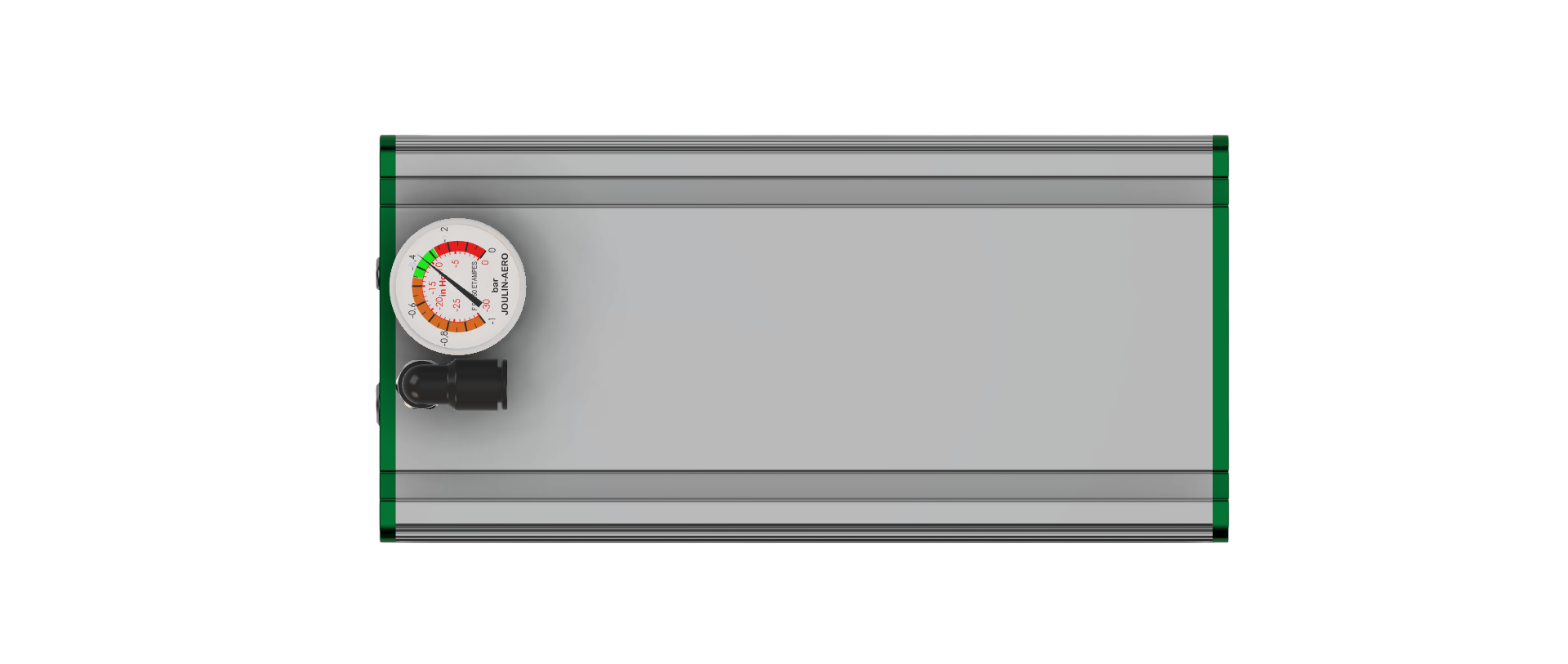

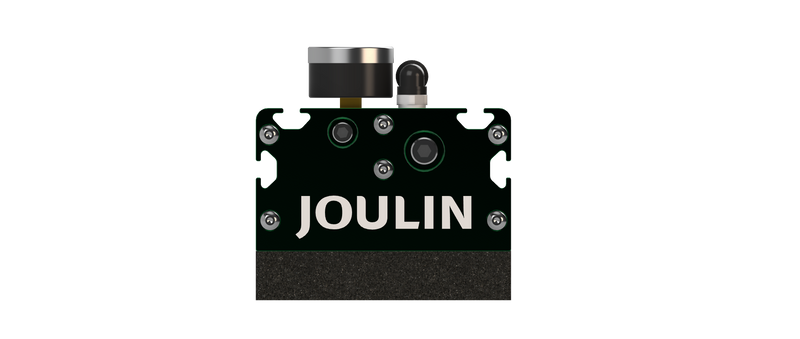

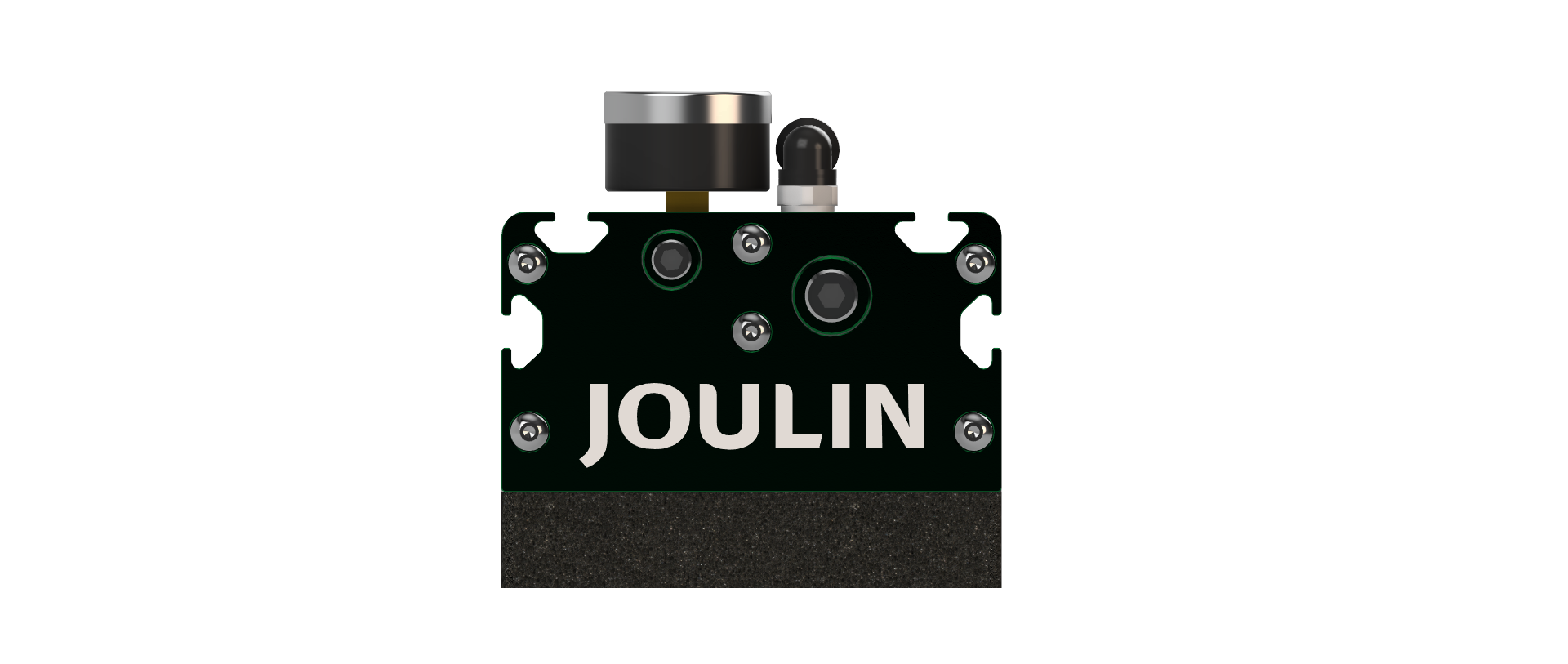

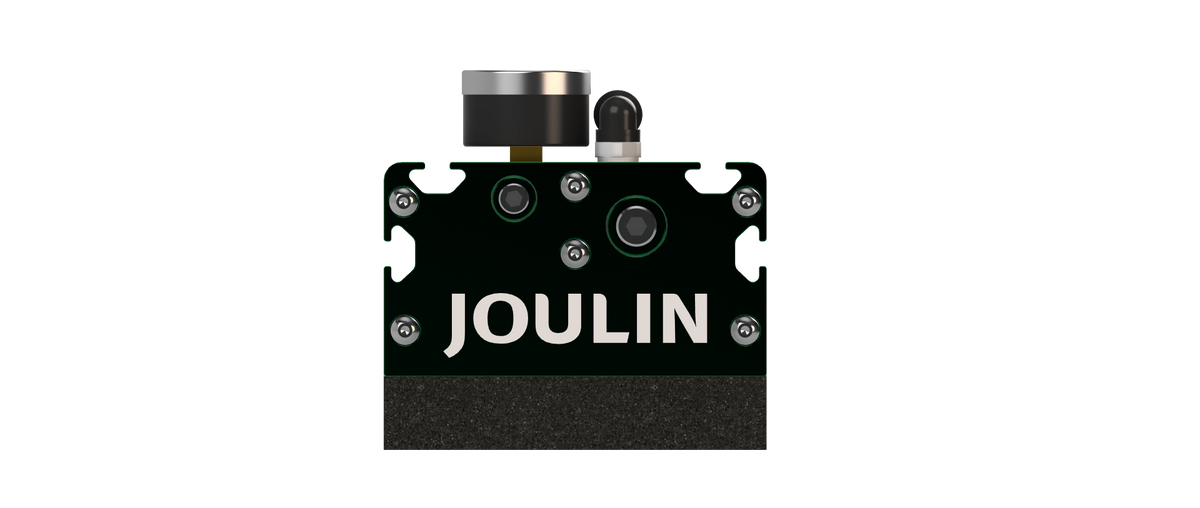

EGV-PG-125x600-4P30-2STx2 Foam Vacuum Gripper ExtruGrip EGV, sección de grip 125 × 600 mm. Tecnología Port Gripper (PG) con 2 x venturi 2 etapas integrados y foam pad reemplazable EGF.125.600.24.US.74. Peso 4.7 kg (10.36 lbs). Diseñado para manipulación de productos rígidos y herméticos.

Datos Generales

• Serie: ExtruGrip EGV
• Tecnología: Port Gripper (PG)
• Dimensión sección de grip: 125 × 600 mm
• Fuente de vacío integrada: 2 x venturi 2 etapas (2STx2)
• Foam Pad reemplazable: EGF.125.600.24.US.74
• Peso: 4.7 kg (10.36 lbs)

Datos Técnicos

• Consumo de aire: 3.5 Nl/s (7.42 scfm)
• Flujo máximo: 6.6 Nl/s (13.98 scfm)
• Generador(es) de vacío: 2 x venturi 2 etapas

Fuerza de Sujeción - N (Lbs) - productos rígidos y herméticos, factor de seguridad aplicado

Nivel de vacío

• -400 mbar, máxima fuerza: 603 N (135.56 lb)
• -600 mbar, máxima fuerza: 904 N (203.23 lb)

Descripción Técnica Completa

EGV-PG-125x600-4P30-2STx2. Tecnología: Port Gripper (PG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 4P30 (paso 30 mm, 74 orificios). Foam Pad reemplazable: EGF.125.600.24.US.74. Peso: 4.7 kg (10.36 lbs). Generador(es) de vacío: 2 x venturi 2 etapas, distribuidos en 1 manifold. Consumo de aire: 3.5 Nl/s (7.42 scfm) a 6 bar de presión de alimentación. Flujo máximo: 6.6 Nl/s (13.98 scfm). Fuerza de sujeción: 603 N (135.56 lb) a -400 mbar; 904 N (203.23 lb) a -600 mbar. Cobertura variable desde un solo producto hasta carga completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido.
