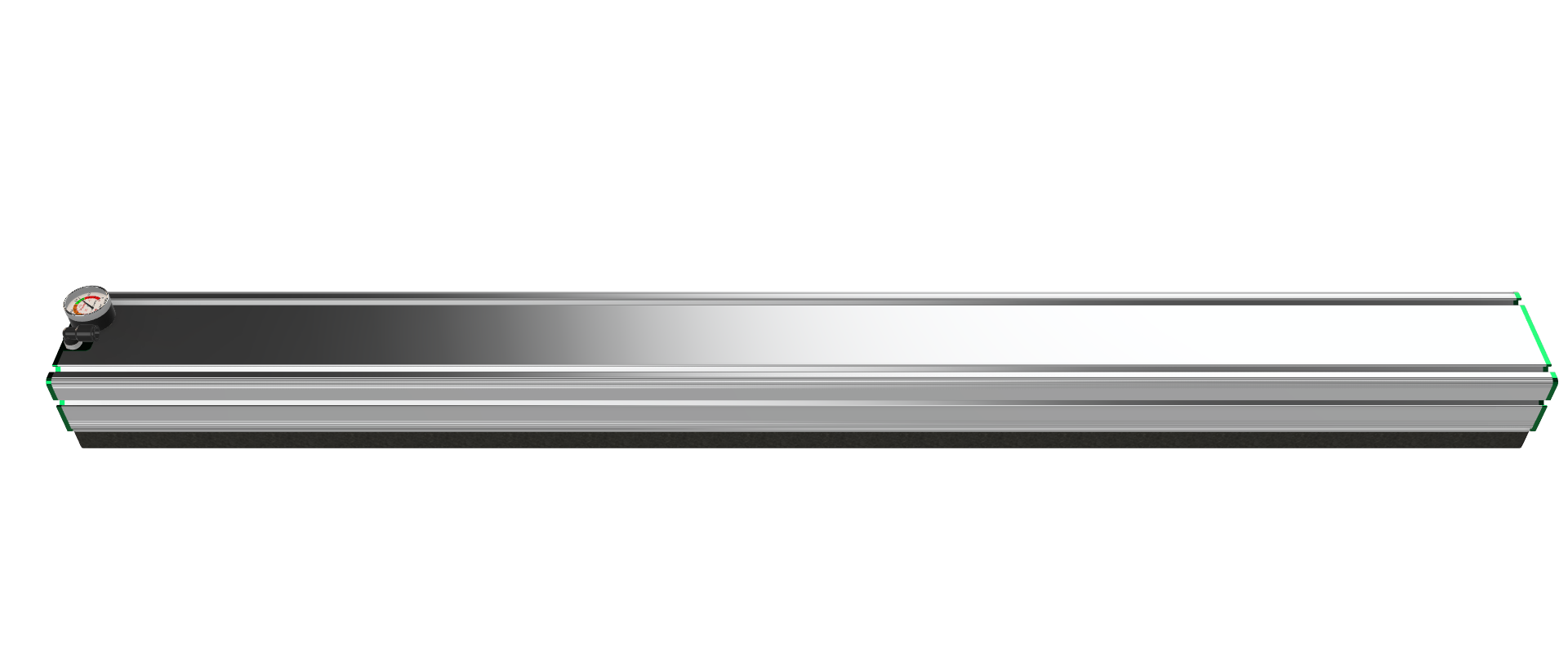

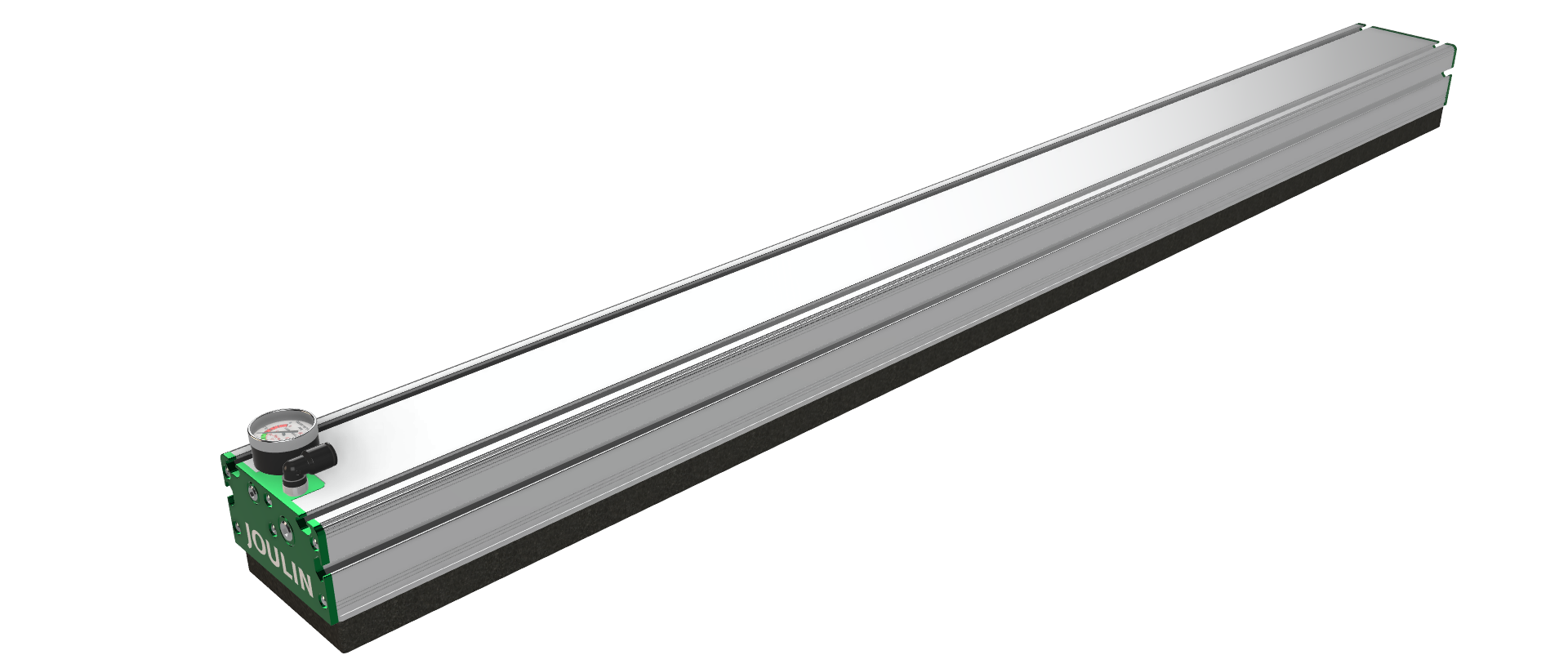

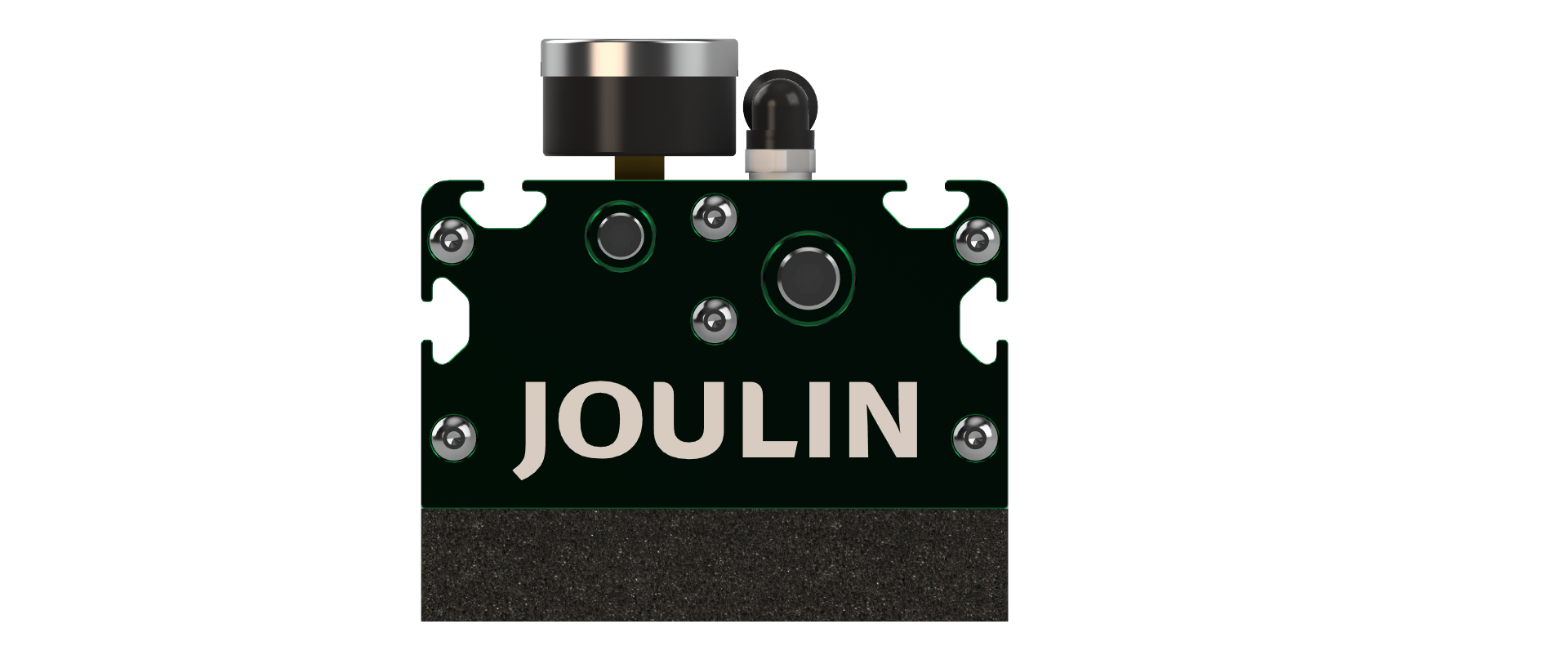

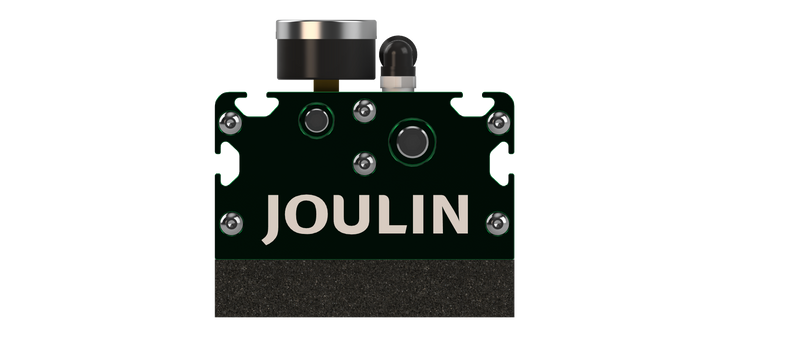

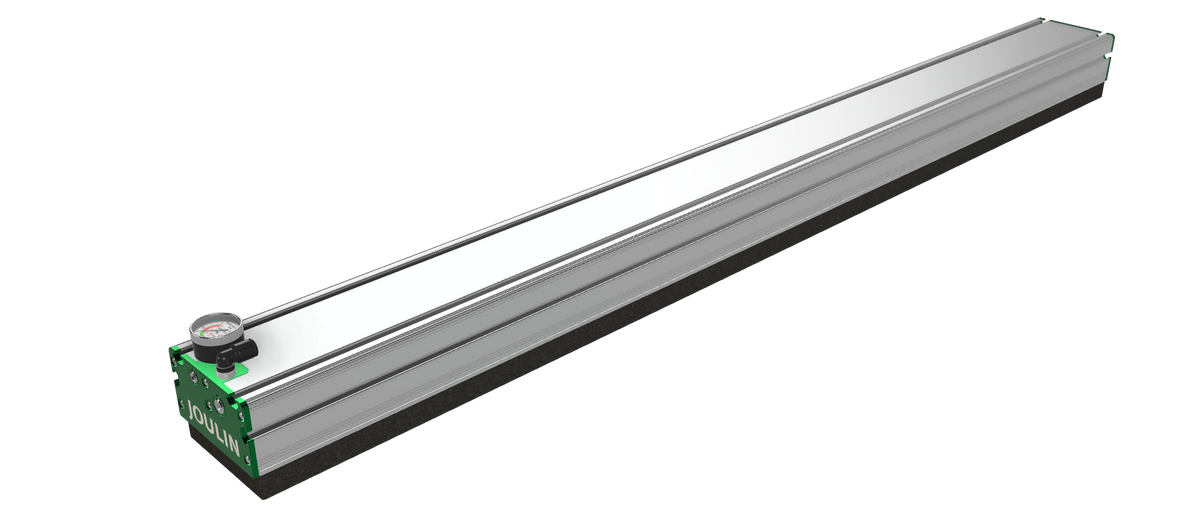

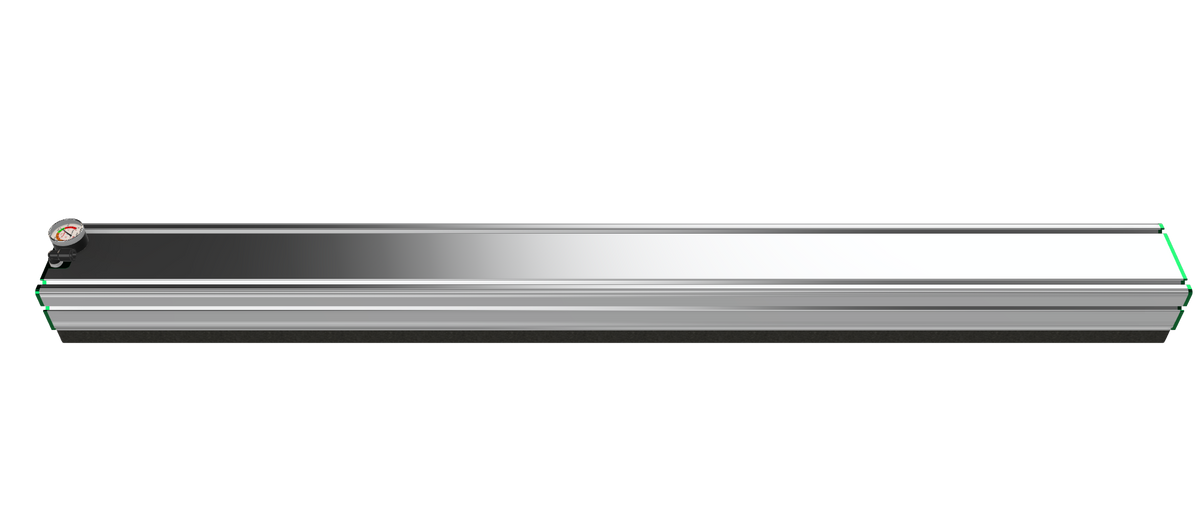

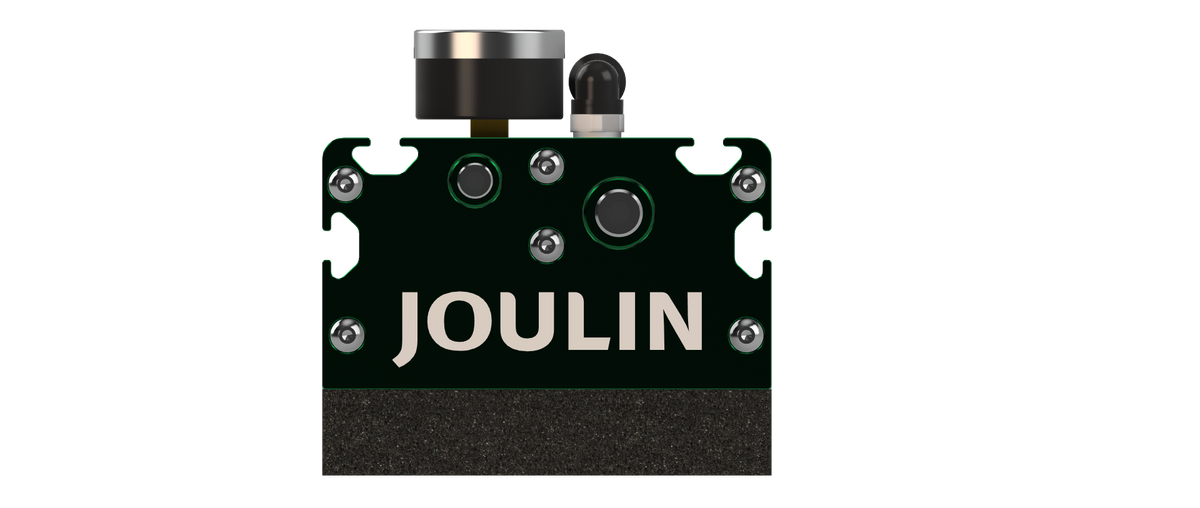

EGV-PG-125x1400-4P30-2STx4 Foam Vacuum Gripper JOULIN EXTRUGRIP, sección de grip 125 x 1400 mm. Tecnología: Port Gripper (PG). Fuente de vacío integrada: 4 x venturi 2 etapas (2STx4). Foam Pad reemplazable: EGF.125.1400.24.US.182. Peso: 9.8 kg (21.61 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Port Gripper (PG)
• Dimension seccion de grip: 125 x 1400 mm
• Fuente de vacio integrada: 4 x venturi 2 etapas (2STx4)
• Foam Pad reemplazable: EGF.125.1400.24.US.182
• Peso: 9.8 kg (21.61 lbs)

Datos Tecnicos

• Consumo de Aire: 7 Nl/s (14.83 scfm)
• Flujo Maximo: 13.2 Nl/s (27.97 scfm)
• Generador(es) de Vacío: 4 x venturi 2 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 1482 (333.17)
• -600 mbar, Maxima fuerza: 2223 (499.75)

Descripcion Tecnica Completa

EGV-PG-125x1400-4P30-2STx4. Tecnologia: Port Gripper (PG) con valvulas Omega independientes y nivel de vacio constante. Patron de espuma: 4P30 (paso 30 mm, 182 orificios). Foam Pad reemplazable: EGF.125.1400.24.US.182. Peso: 9.8 kg (21.61 lbs). Generador(es) de vacio: 4 x venturi 2 etapas (2STx4), distribuido en 1 manifold. Consumo de aire: 7 Nl/s (14.83 scfm) a 6 bar de presion de alimentacion. Flujo maximo: 13.2 Nl/s (27.97 scfm). Fuerza de sujecion: 1482 N (333.17) a -400 mbar; 2223 N (499.75) a -600 mbar. Otras: Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido.
