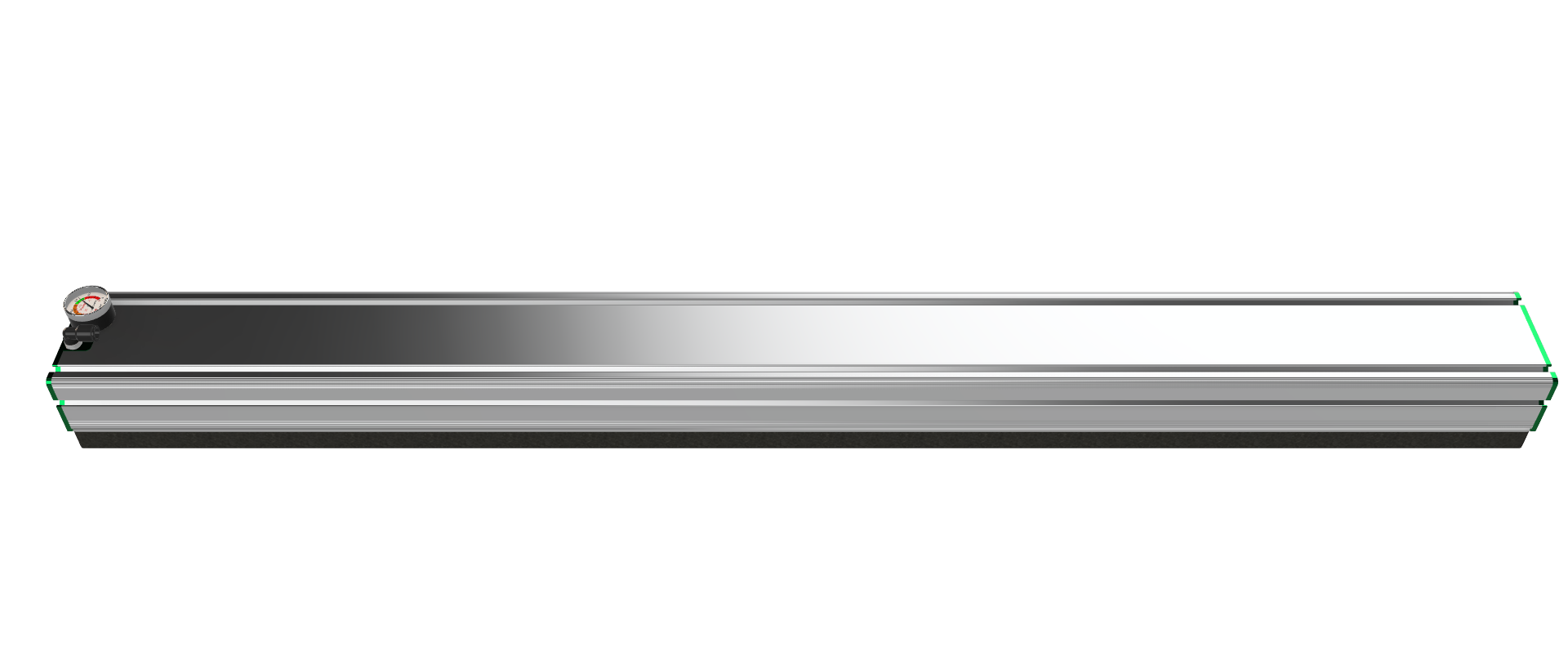

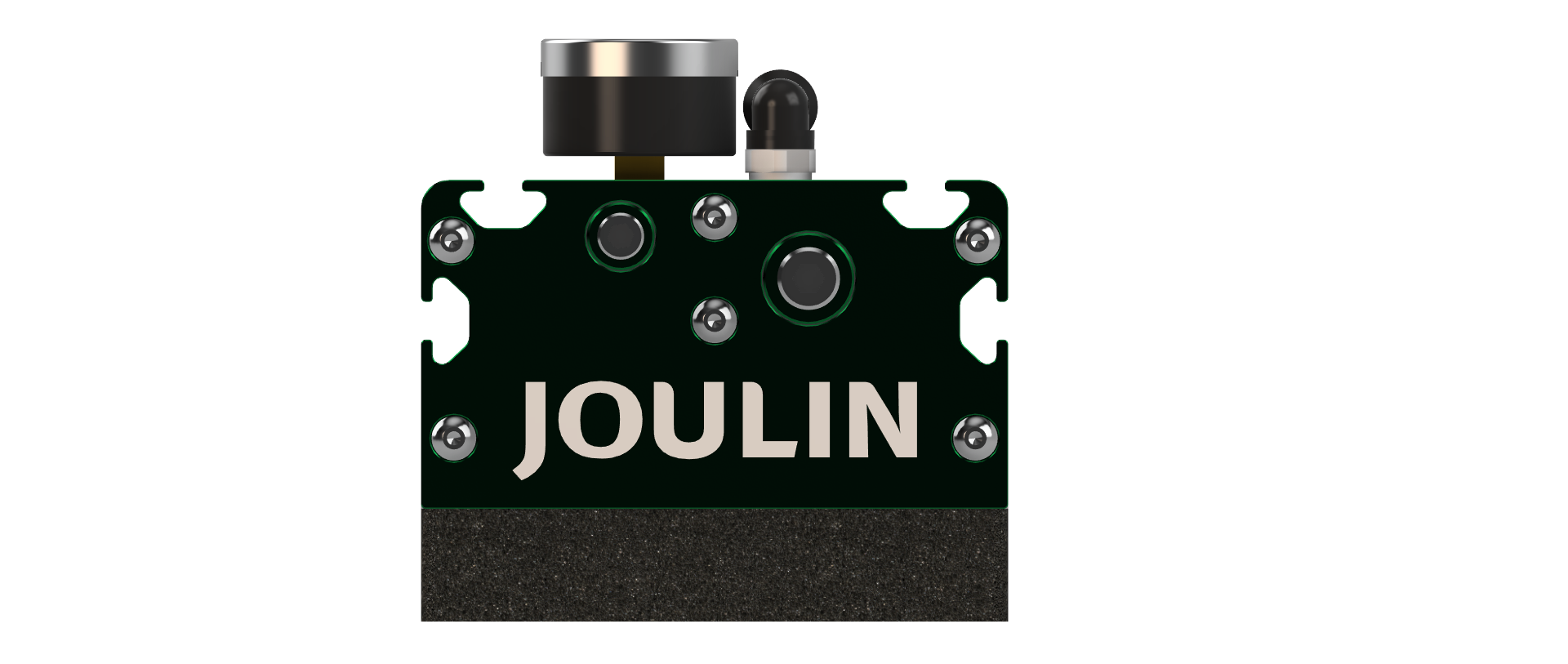

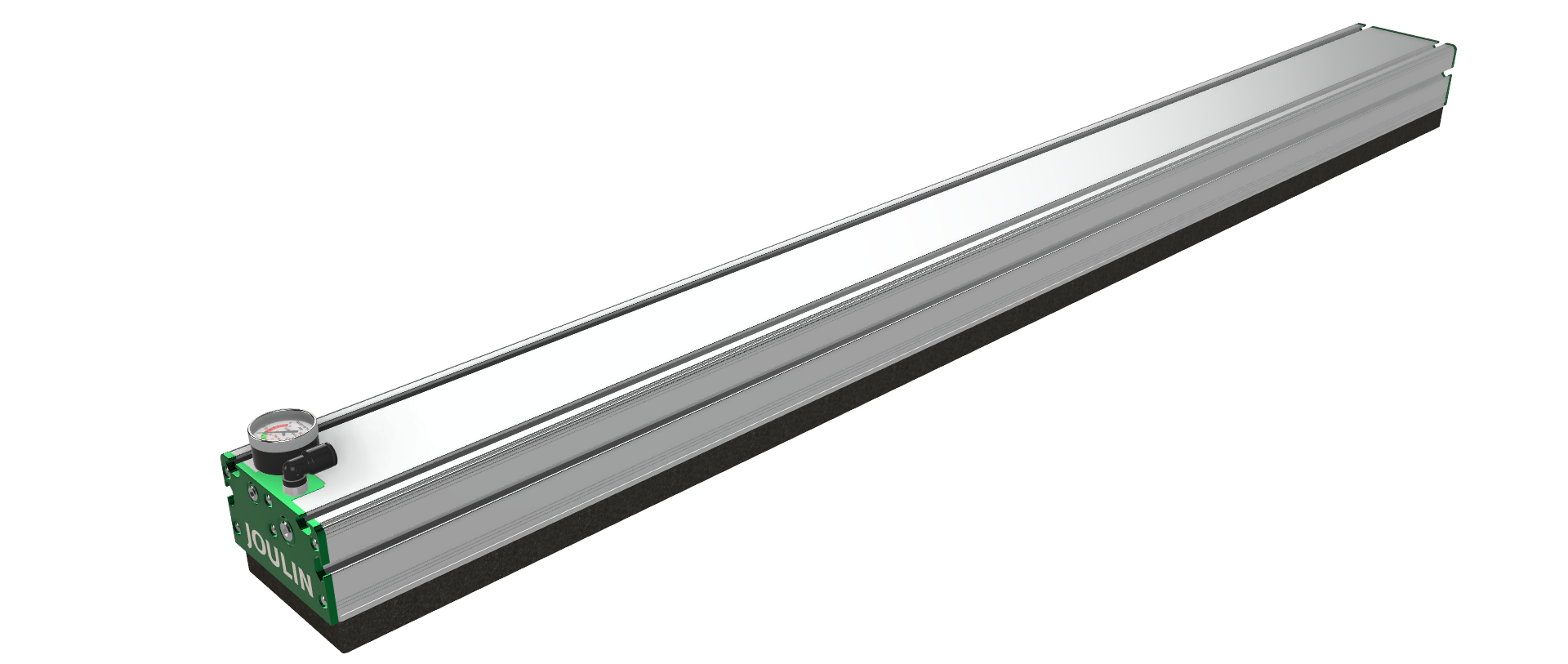

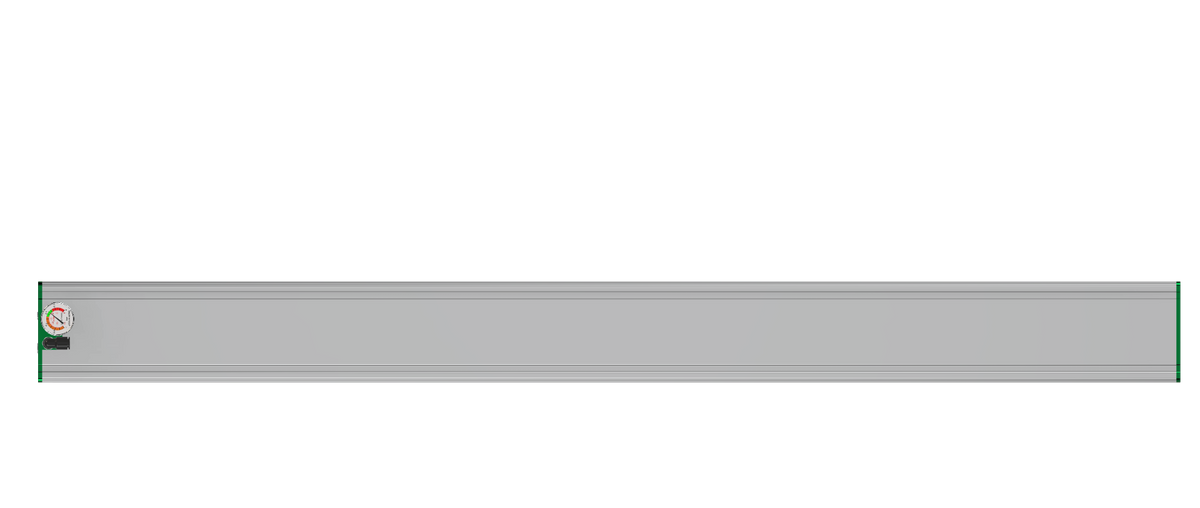

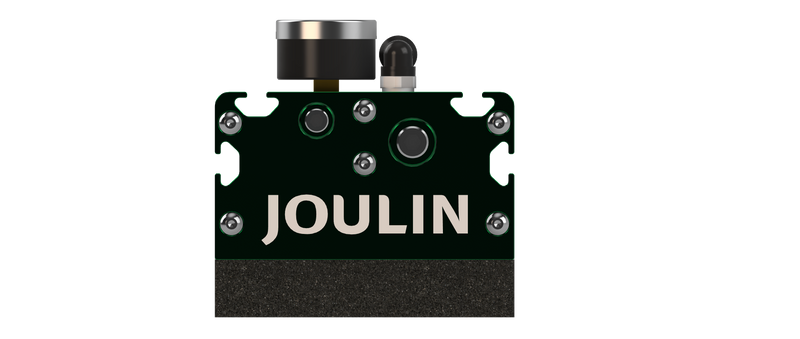

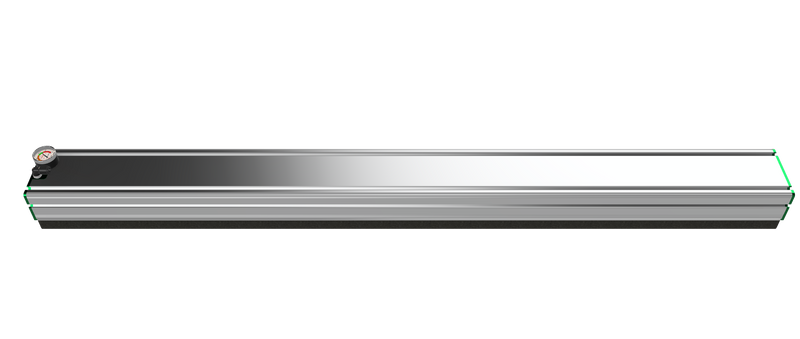

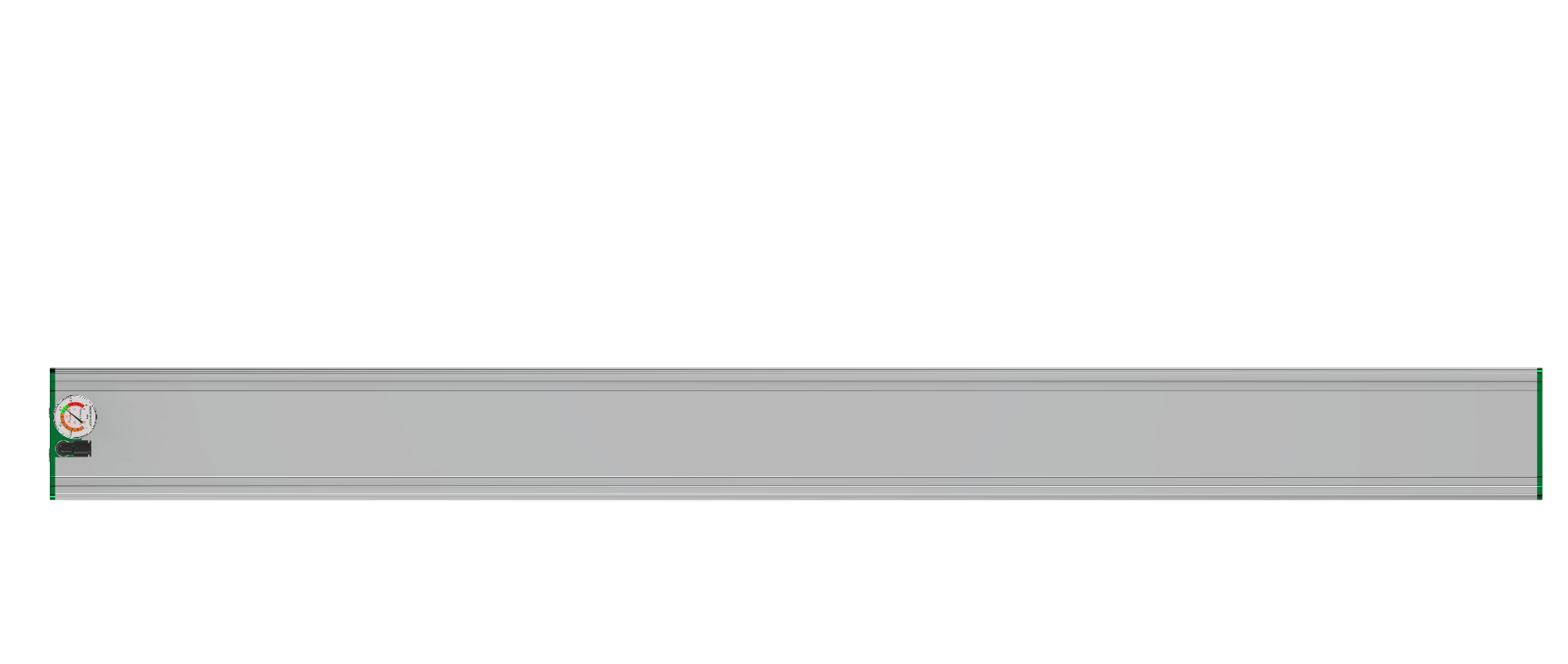

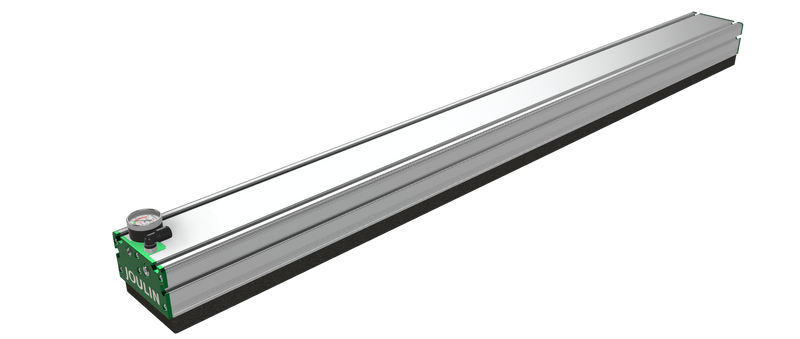

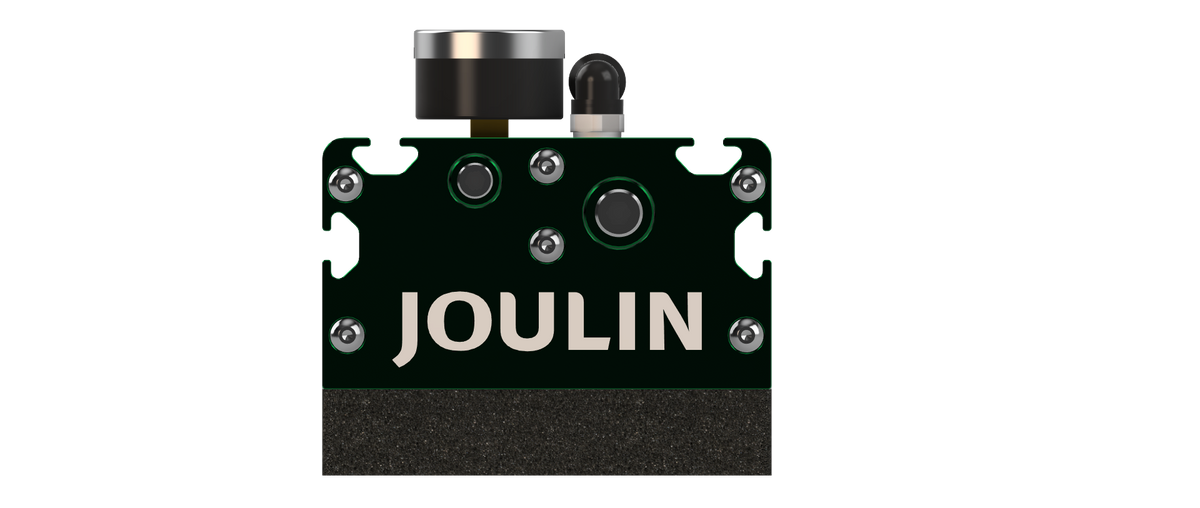

EGV-PG-125x1400-4P15-2STx8² Foam Vacuum Gripper JOULIN EXTRUGRIP, sección de grip 125 x 1400 mm. Tecnología: Port Gripper (PG). Fuente de vacío integrada: 8 x venturi 2 etapas (2STx8). Foam Pad reemplazable: EGF.125.1400.24.US.364. Peso: 10.6 kg (23.37 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnología: Port Gripper (PG)
• Dimensión sección de grip: 125 x 1400 mm
• Fuente de vacío integrada: 8 x venturi 2 etapas (2STx8)
• Foam Pad reemplazable: EGF.125.1400.24.US.364
• Peso: 10.6 kg (23.37 lbs)

Datos Técnicos

• Consumo de Aire: 14 Nl/s (29.66 scfm)
• Flujo Máximo: 26.4 Nl/s (55.94 scfm)
• Generador(es) de Vacío: 8 x venturi 2 etapas

Fuerza de Sujeción - N (Lbs) - productos rígidos y herméticos, factor de seguridad aplicado

Nivel de Vacío

• -400 mbar, máxima fuerza: 1664 N (374.08)
• -600 mbar, máxima fuerza: 2496 N (561.12)

Descripción Técnica Completa

EGV-PG-125x1400-4P15-2STx8². Tecnología: Port Gripper (PG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 4P15 (paso 15 mm, 364 orificios). Foam Pad reemplazable: EGF.125.1400.24.US.364. Peso: 10.6 kg (23.37 lbs). Generador(es) de vacío: 8 x venturi de 2 etapas (2STx8), distribuido en 2 manifolds. Consumo de aire: 14 Nl/s (29.66 scfm) a 6 bar de presión de alimentación. Flujo máximo: 26.4 Nl/s (55.94 scfm). Fuerza de sujeción: 1664 N (374.08) a -400 mbar; 2496 N (561.12) a -600 mbar. Longitud adaptable: hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00095.
