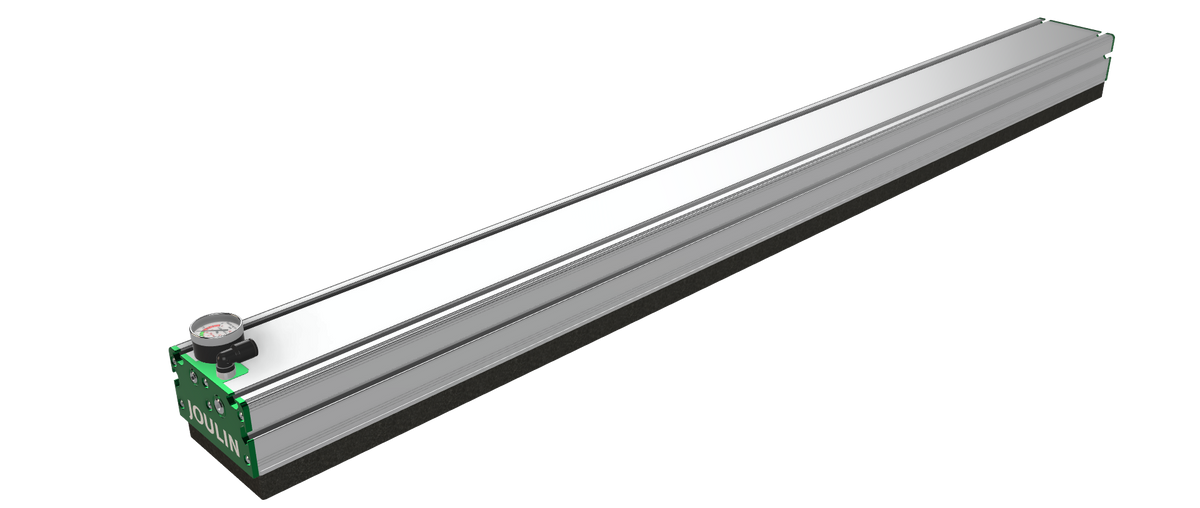

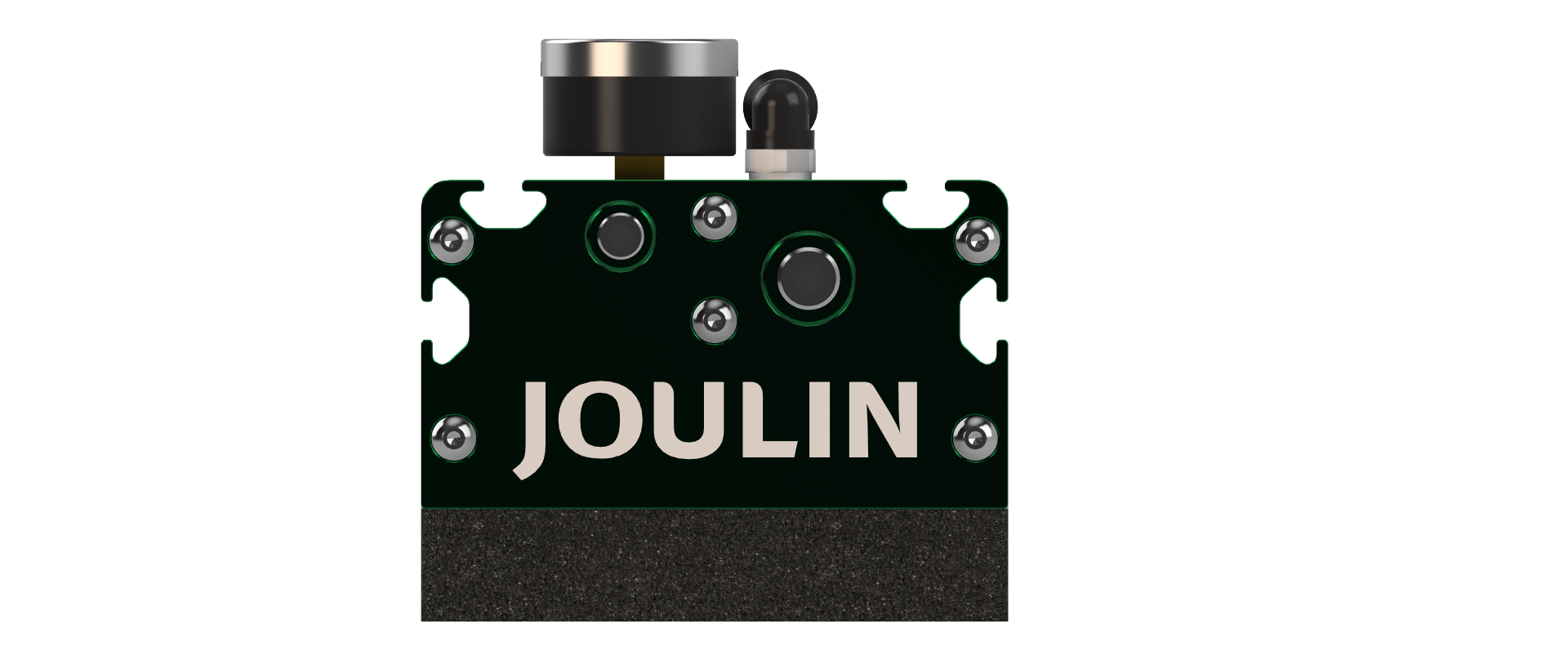

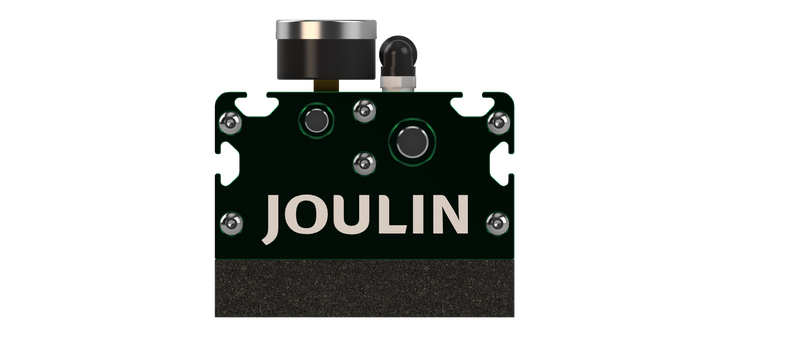

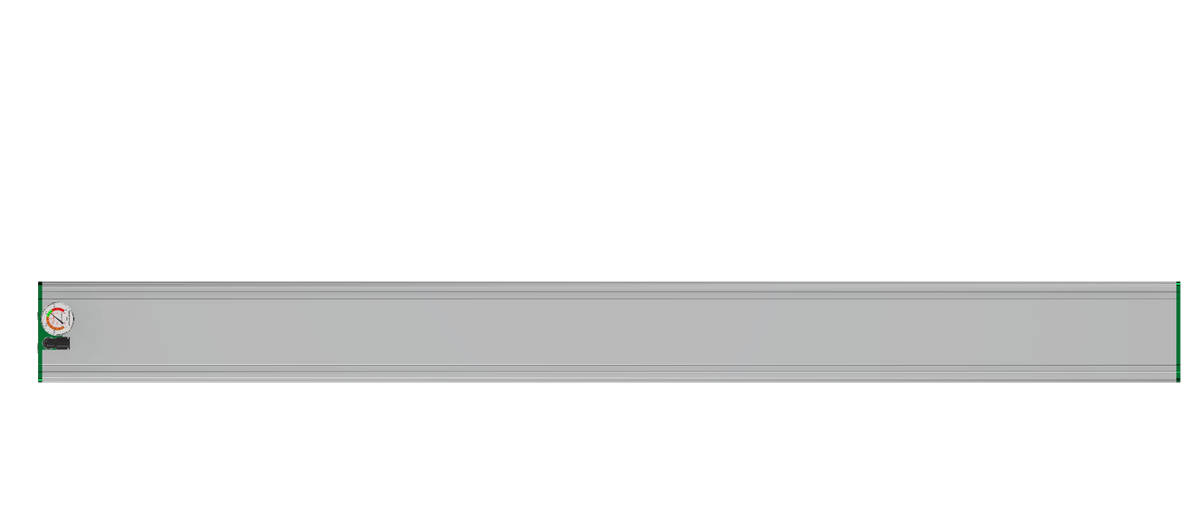

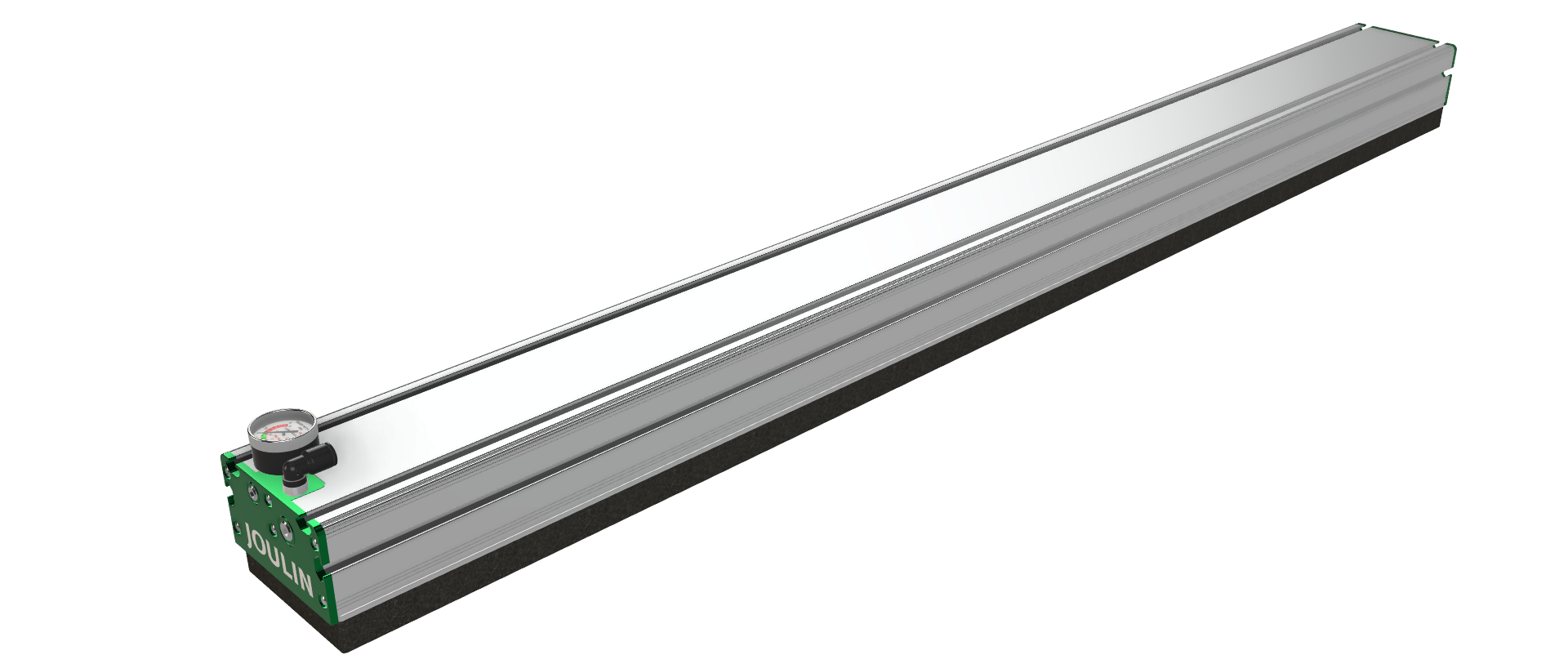

EGV-PG-125x1200-4P30-2STx4 Foam Vacuum Gripper ExtruGrip EGV, sección de grip 125 x 1200 mm. Tecnología: Port Gripper (PG). Fuente de vacío integrada: 4 x venturi 2 etapas (2STx4). Foam Pad reemplazable: EGF.125.1200.24.US.154. Peso: 8.5 kg (18.74 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnología: Port Gripper (PG)
• Dimensión sección de grip: 125 x 1200 mm
• Fuente de vacío integrada: 4 x venturi 2 etapas (2STx4)
• Foam Pad reemplazable: EGF.125.1200.24.US.154
• Peso: 8.5 kg (18.74 lbs)

Datos Técnicos

• Consumo de Aire: 7 Nl/s (14.83 scfm)
• Flujo Máximo: 13.2 Nl/s (27.97 scfm)
• Generador(es) de Vacío: 4 x venturi 2 etapas

Fuerza de Sujeción - N (Lbs) - productos rígidos y herméticos, factor de seguridad aplicado

Nivel de Vacío

• -400 mbar, máxima fuerza: 1254 N (281.91)
• -600 mbar, máxima fuerza: 1881 N (422.87)

Descripción Técnica Completa

EGV-PG-125x1200-4P30-2STx4. Tecnología: Port Gripper (PG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 4P30 (paso 30 mm, 154 orificios). Foam Pad reemplazable: EGF.125.1200.24.US.154. Peso: 8.5 kg (18.74 lbs). Generador(es) de vacío: 4 x venturi de 2 etapas (2STx4), distribuido en 1 manifold. Consumo de aire: 7 Nl/s (14.83 scfm) a 6 bar de presión de alimentación. Flujo máximo: 13.2 Nl/s (27.97 scfm). Fuerza de sujeción: 1254 N (281.91) a -400 mbar; 1881 N (422.87) a -600 mbar. Otras características visibles: Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00095.
