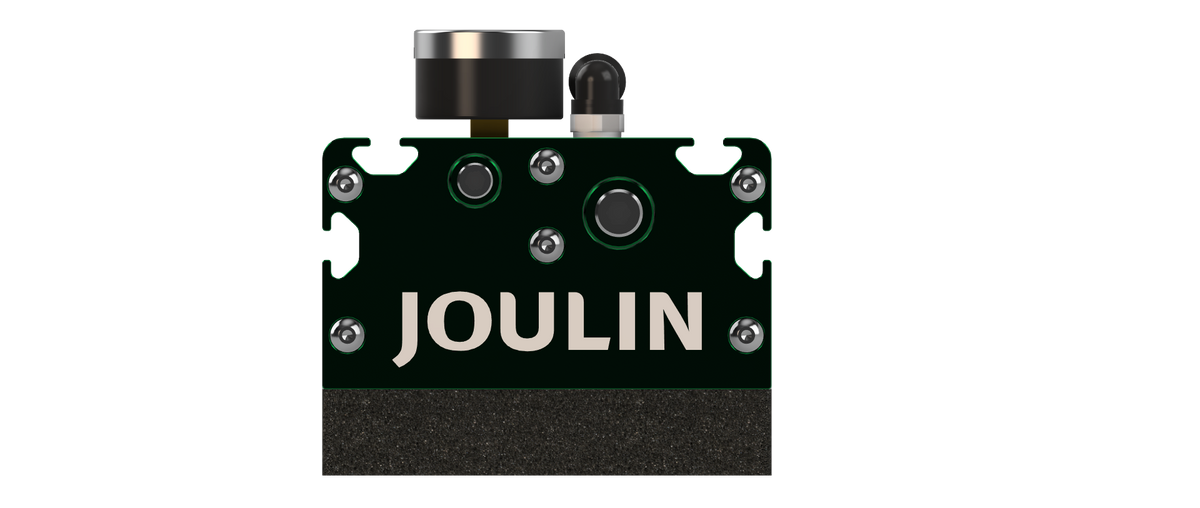

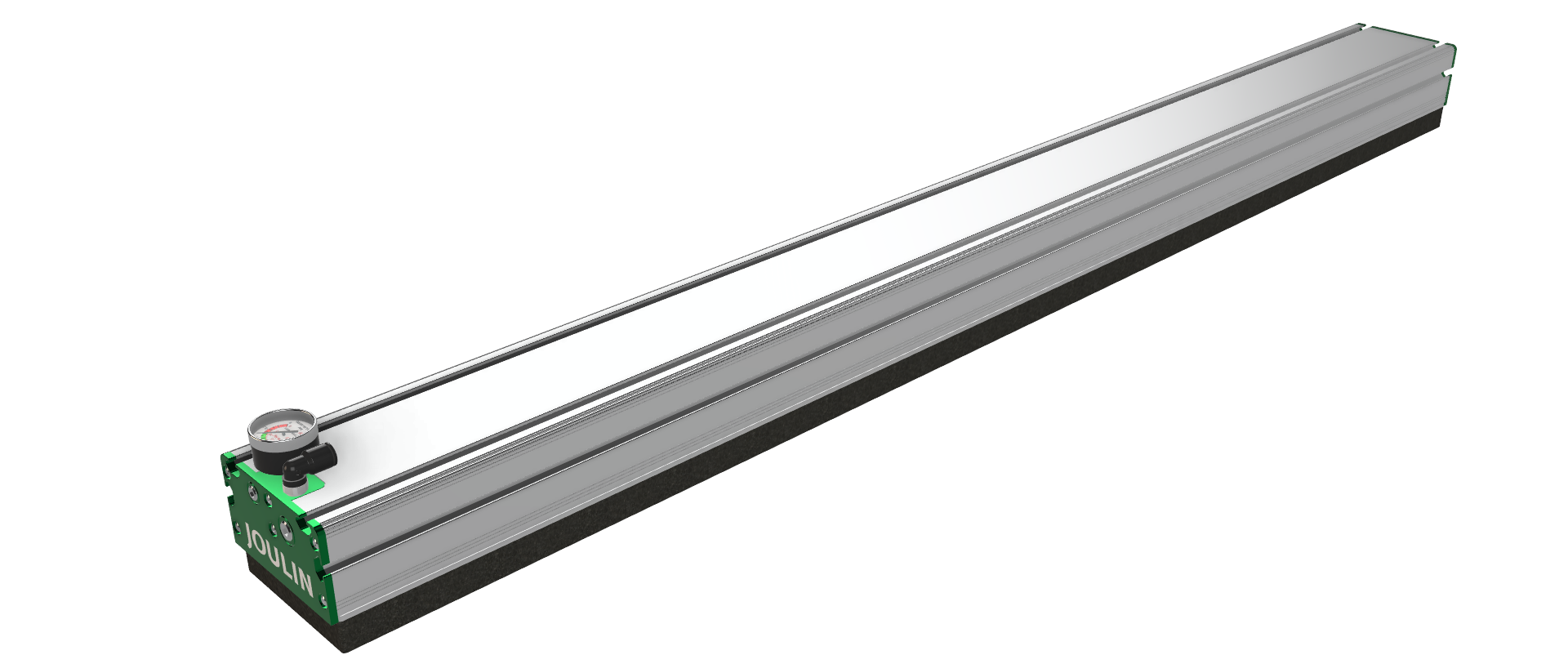

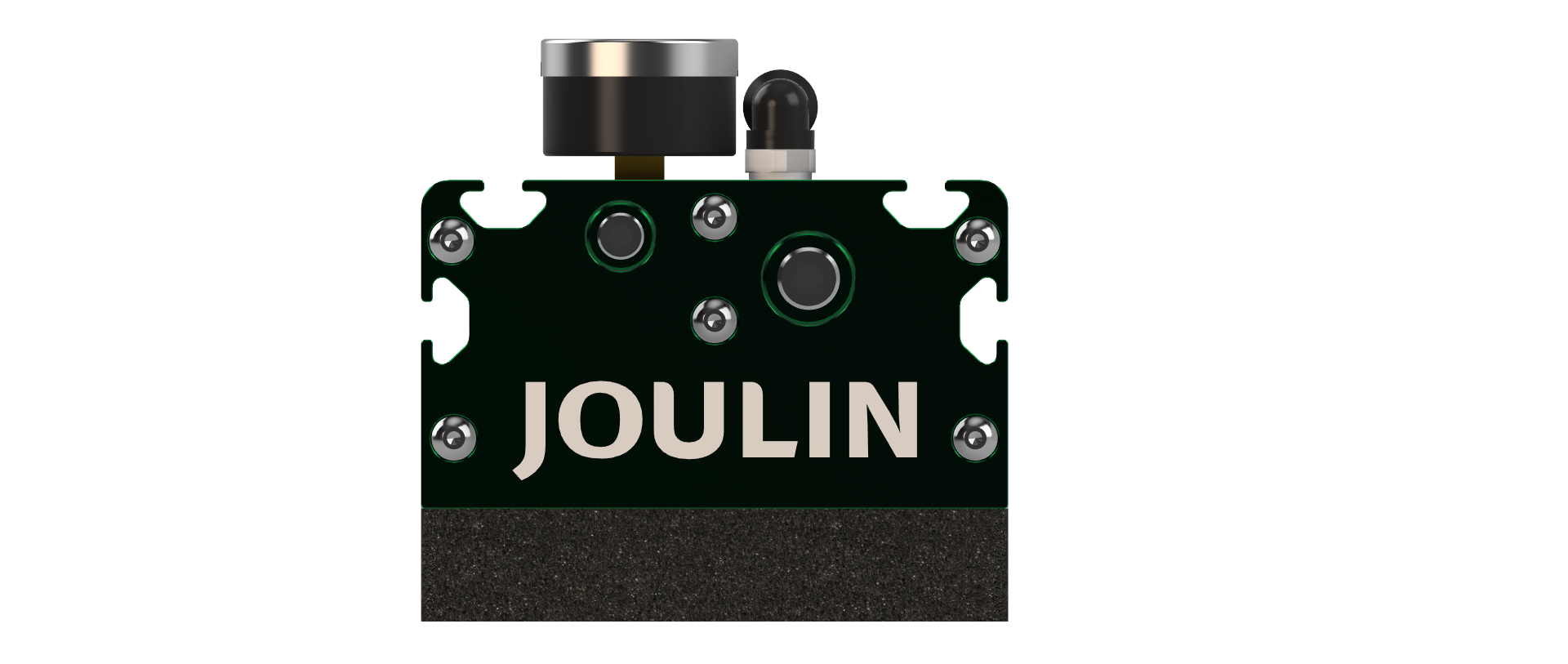

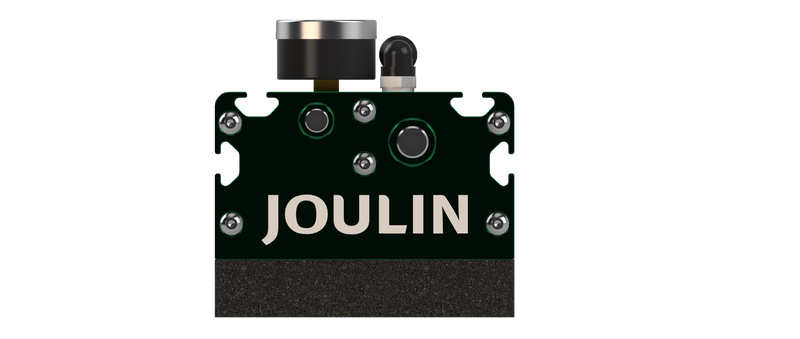

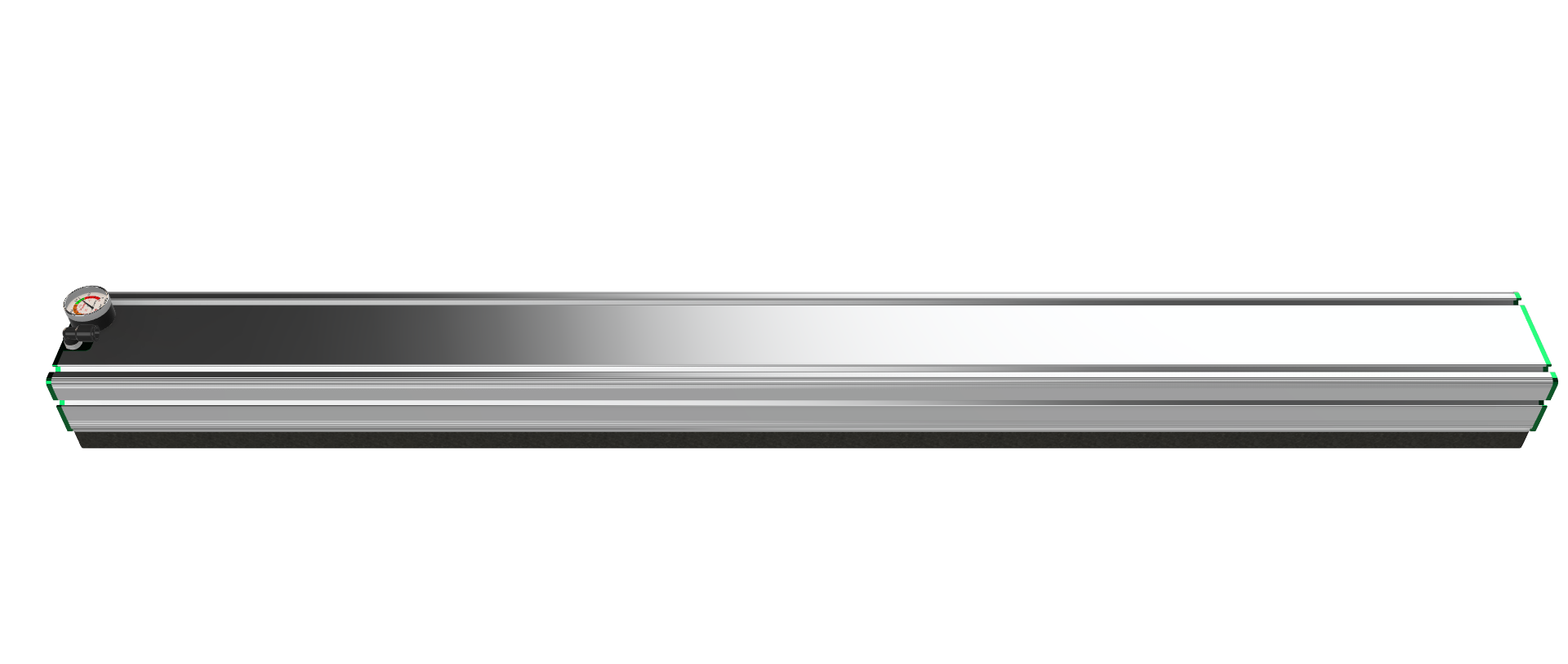

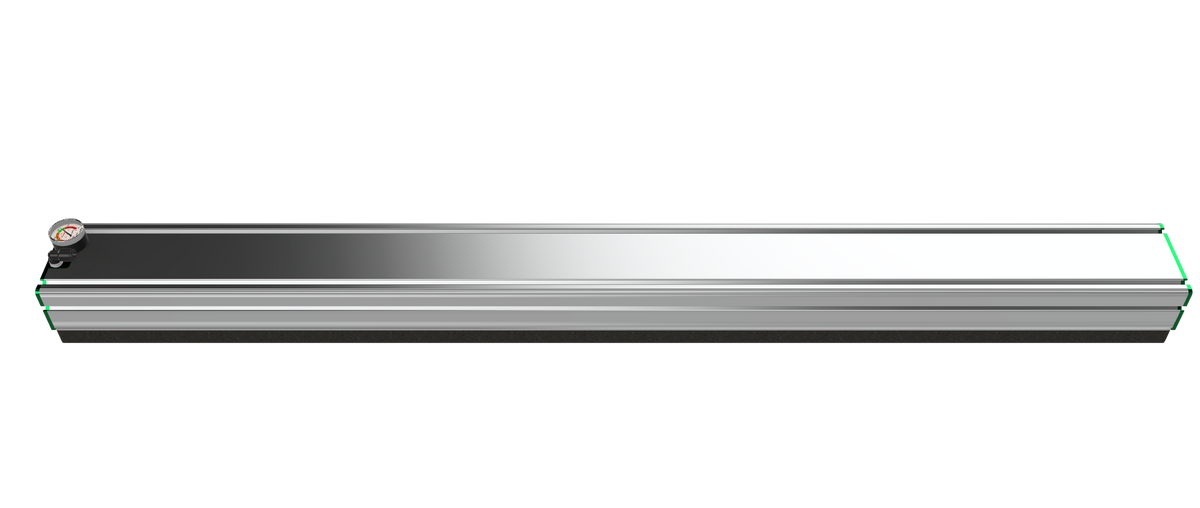

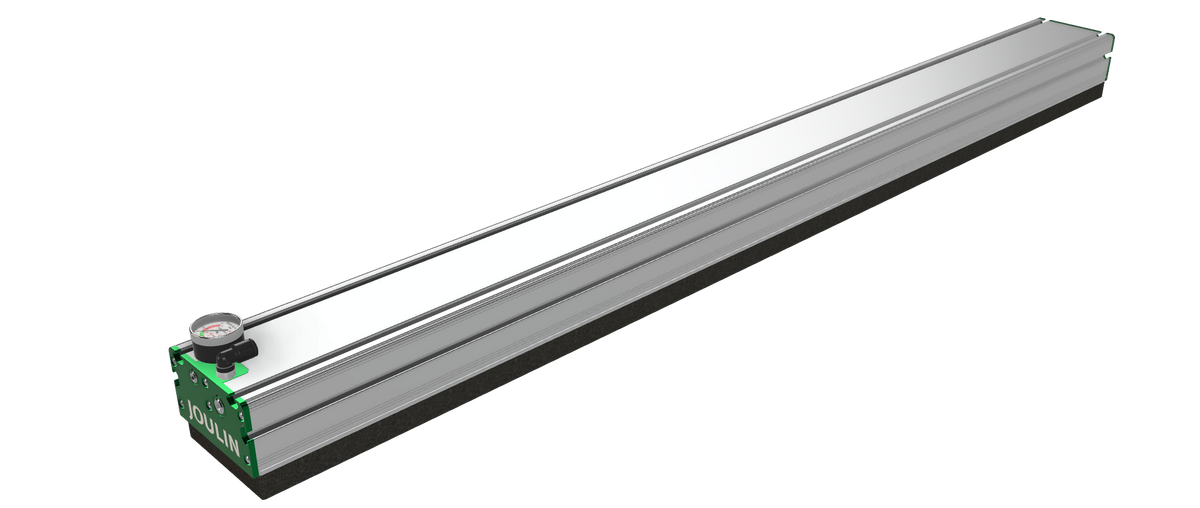

EGV-PG-125x1200-4P15-2STx6² Foam Vacuum Gripper ExtruGrip EGV, sección de grip 125 x 1200 mm. Tecnología: Port Gripper (PG). Fuente de vacío integrada: 6 x venturi 2 etapas (2STx6). Foam Pad reemplazable: EGF.125.1200.24.US.308. Peso: 9.3 kg (20.5 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Port Gripper (PG)
• Dimension seccion de grip: 125 x 1200 mm
• Fuente de vacio integrada: 6 x venturi 2 etapas (2STx6)
• Foam Pad reemplazable: EGF.125.1200.24.US.308
• Peso: 9.3 kg (20.5 lbs)

Datos Tecnicos

• Consumo de Aire: 10.5 Nl/s (22.25 scfm)
• Flujo Maximo: 19.8 Nl/s (41.95 scfm)
• Generador(es) de Vacio: 6 x venturi 2 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacío

• -400 mbar, maxima fuerza: 1408 N (316.53)
• -600 mbar, maxima fuerza: 2112 N (474.8)

Descripcion Tecnica Completa

EGV-PG-125x1200-4P15-2STx6². Tecnología: Port Gripper (PG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 4P15 (paso 15 mm, 308 orificios). Foam Pad reemplazable: EGF.125.1200.24.US.308. Peso: 9.3 kg (20.5 lbs). Generador(es) de vacío: 6 x venturi de 2 etapas (2STx6), distribuido en 2 manifolds. Consumo de aire: 10.5 Nl/s (22.25 scfm) a 6 bar de presión de alimentación. Flujo máximo: 19.8 Nl/s (41.95 scfm). Fuerza de sujeción: 1408 N (316.53) a -400 mbar; 2112 N (474.8) a -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00095.
