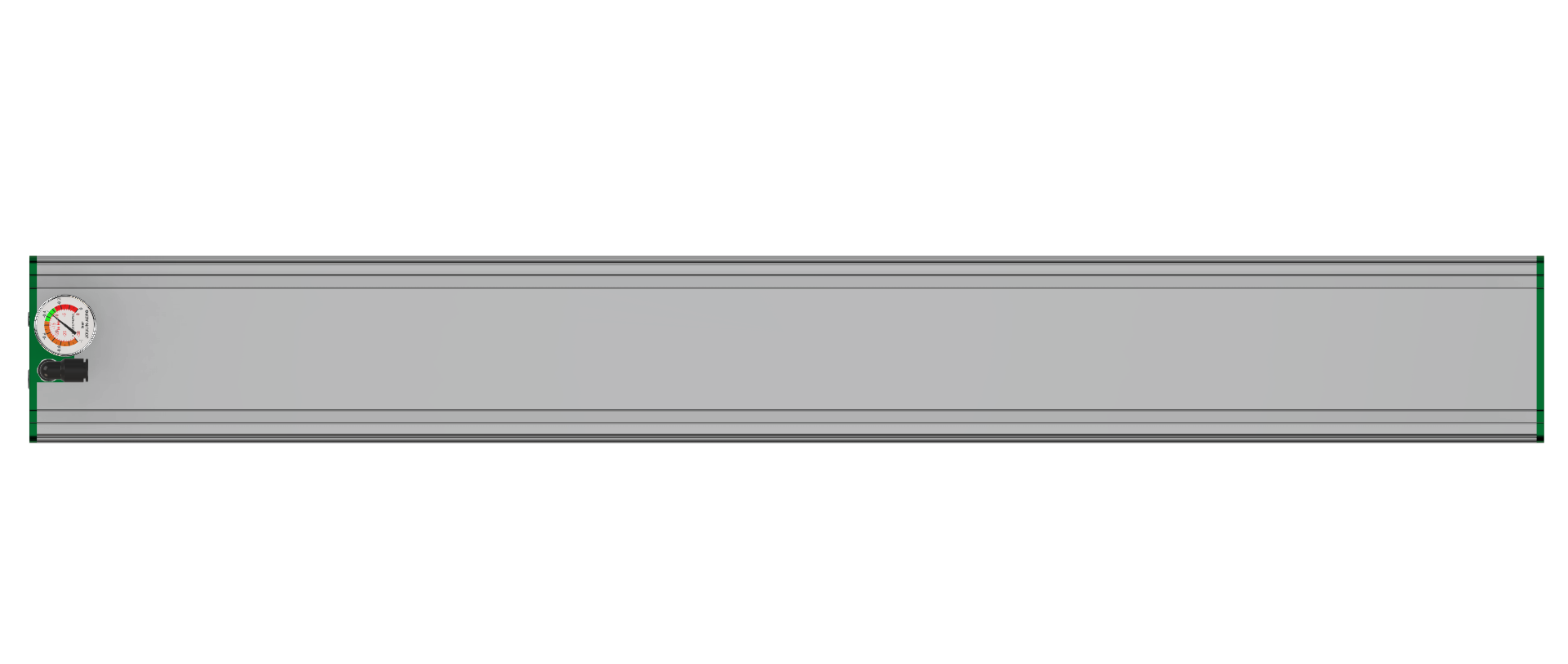

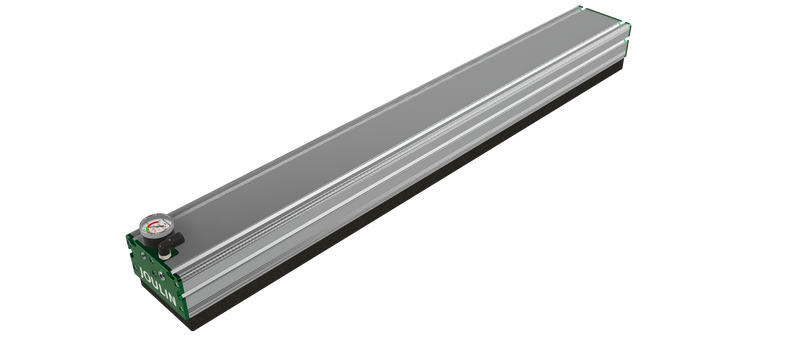

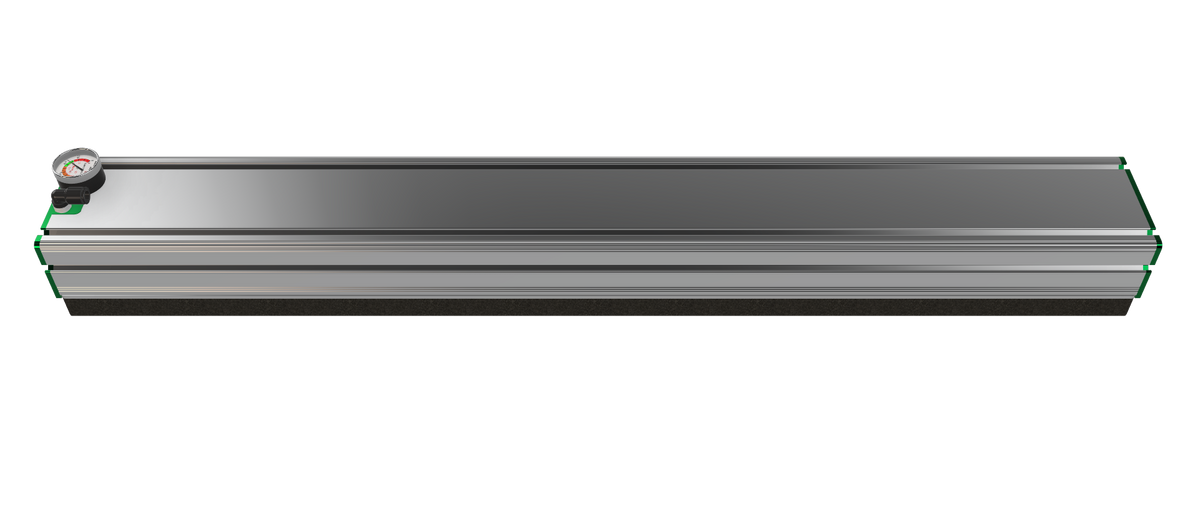

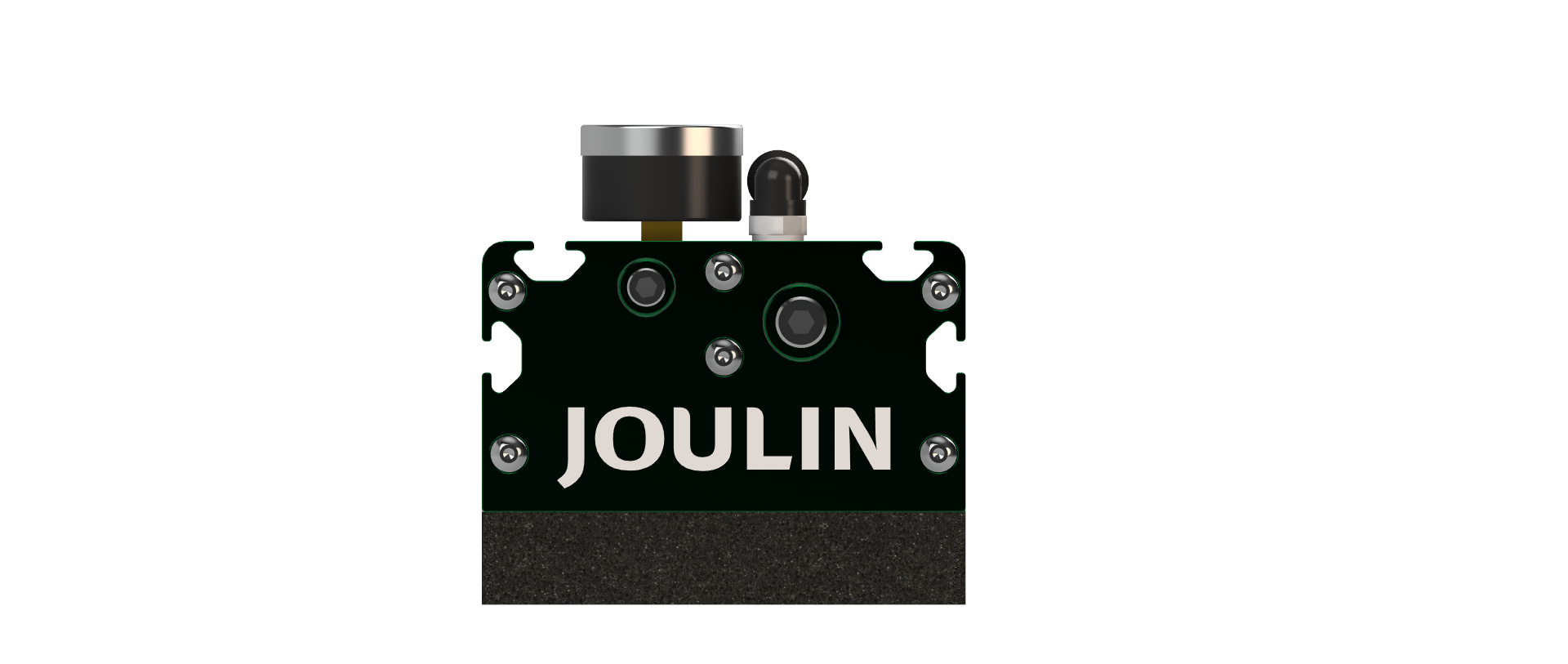

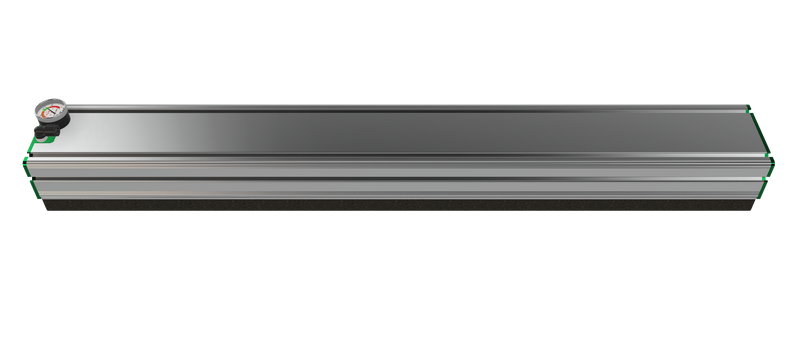

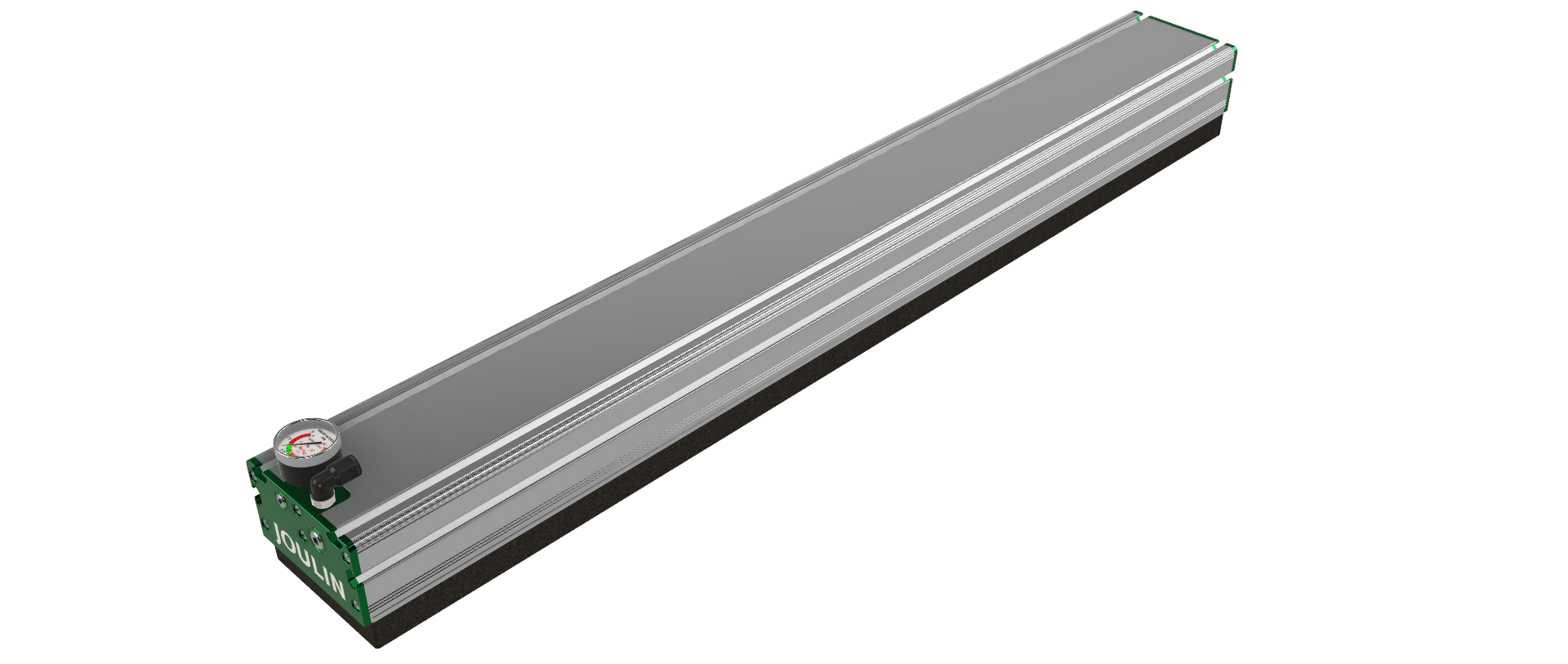

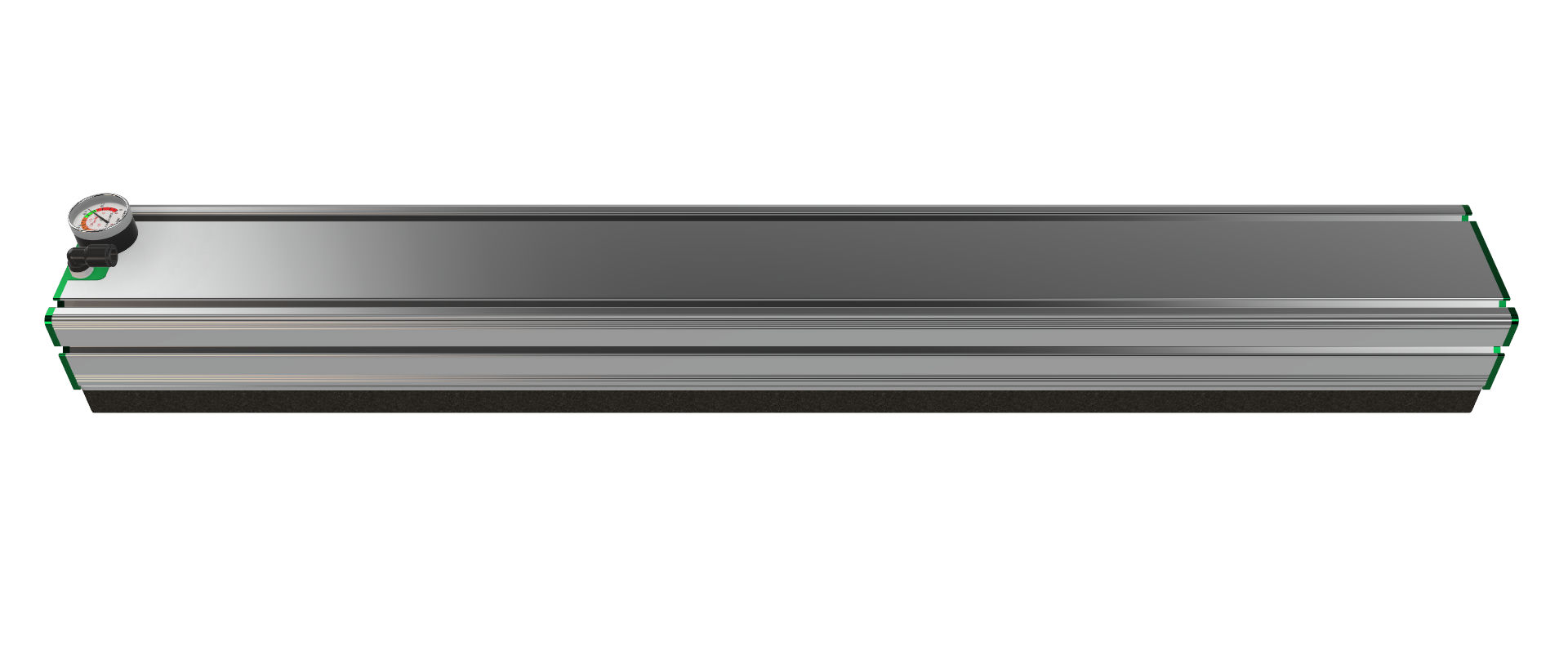

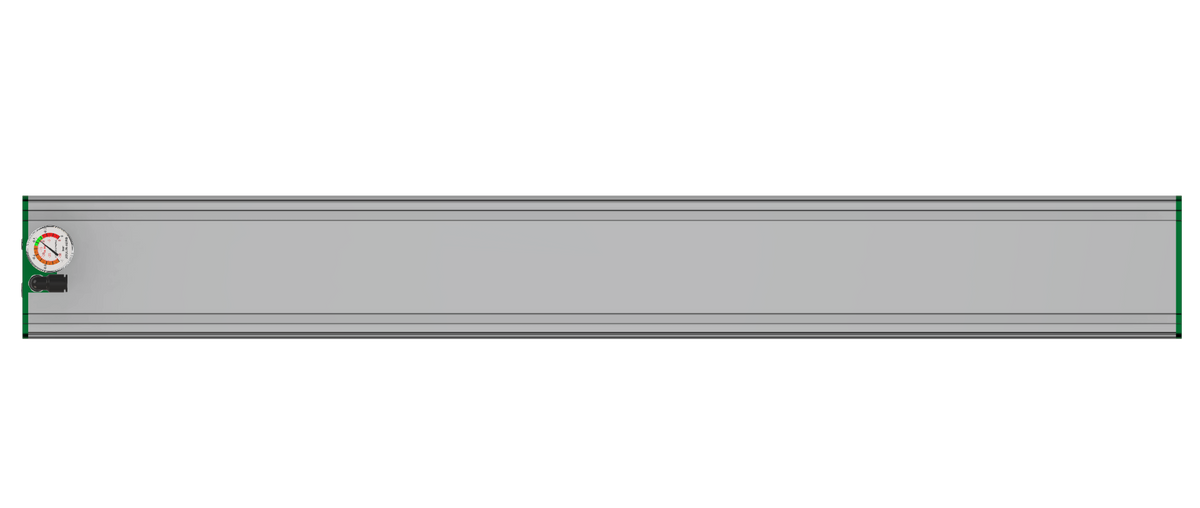

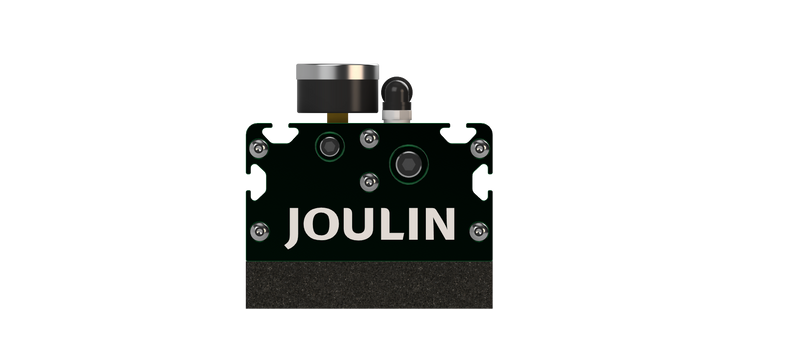

EGV-PG-125x1000-4P30-2STx2¹ Foam Vacuum Gripper ExtruGrip EGV, sección de grip 125 x 1000 mm. Tecnología: Port Gripper (PG). Fuente de vacío integrada: 2 x venturi 2 etapas. Foam Pad reemplazable: EGF.125.1000.24.US.128. Peso: 7.2 kg (15.87 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Port Gripper (PG)
• Dimension seccion de grip: 125 x 1000 mm
• Fuente de vacio integrada: 2 x venturi 2 etapas (2STx2)
• Foam Pad reemplazable: EGF.125.1000.24.US.128
• Peso: 7.2 kg (15.87 lbs)

Datos Tecnicos

• Consumo de Aire: 5.25 Nl/s (11.12 scfm)
• Flujo Maximo: 9.9 Nl/s (20.98 scfm)
• Generador(es) de Vacío: 2 x venturi 2 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacío

• -400 mbar, maxima fuerza: 1042 N (234.25)
• -600 mbar, maxima fuerza: 1563 N (351.38)

Descripcion Tecnica Completa

EGV-PG-125x1000-4P30-2STx2¹. Tecnologia: Port Gripper (PG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 4P30 (paso 30 mm, 128 orificios). Foam Pad reemplazable: EGF.125.1000.24.US.128. Peso: 7.2 kg (15.87 lbs). Generador(es) de vacío: 2 x venturi de 2 etapas (2STx2), distribuido en 1 manifold. Consumo de aire: 5.25 Nl/s (11.12 scfm) a 6 bar de presión de alimentación. Flujo máximo: 9.9 Nl/s (20.98 scfm). Fuerza de sujeción: 1042 N (234.25) a -400 mbar; 1563 N (351.38) a -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00095.
