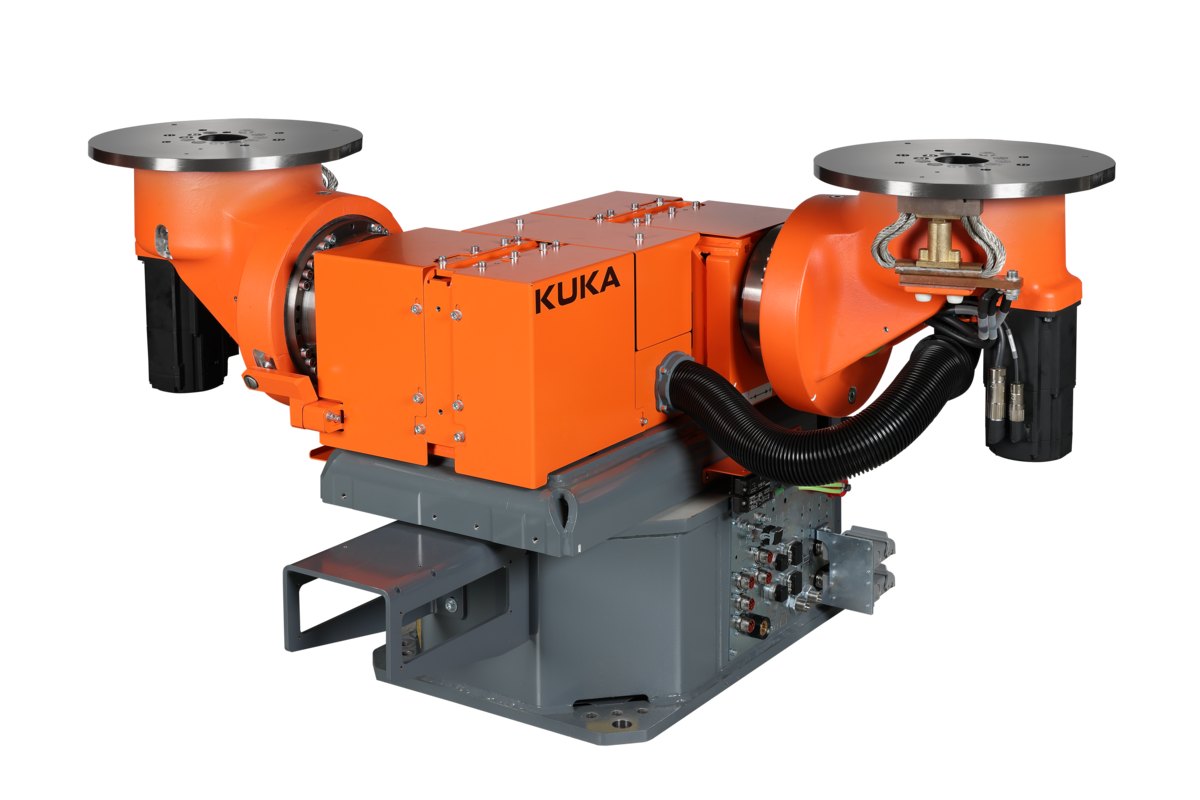

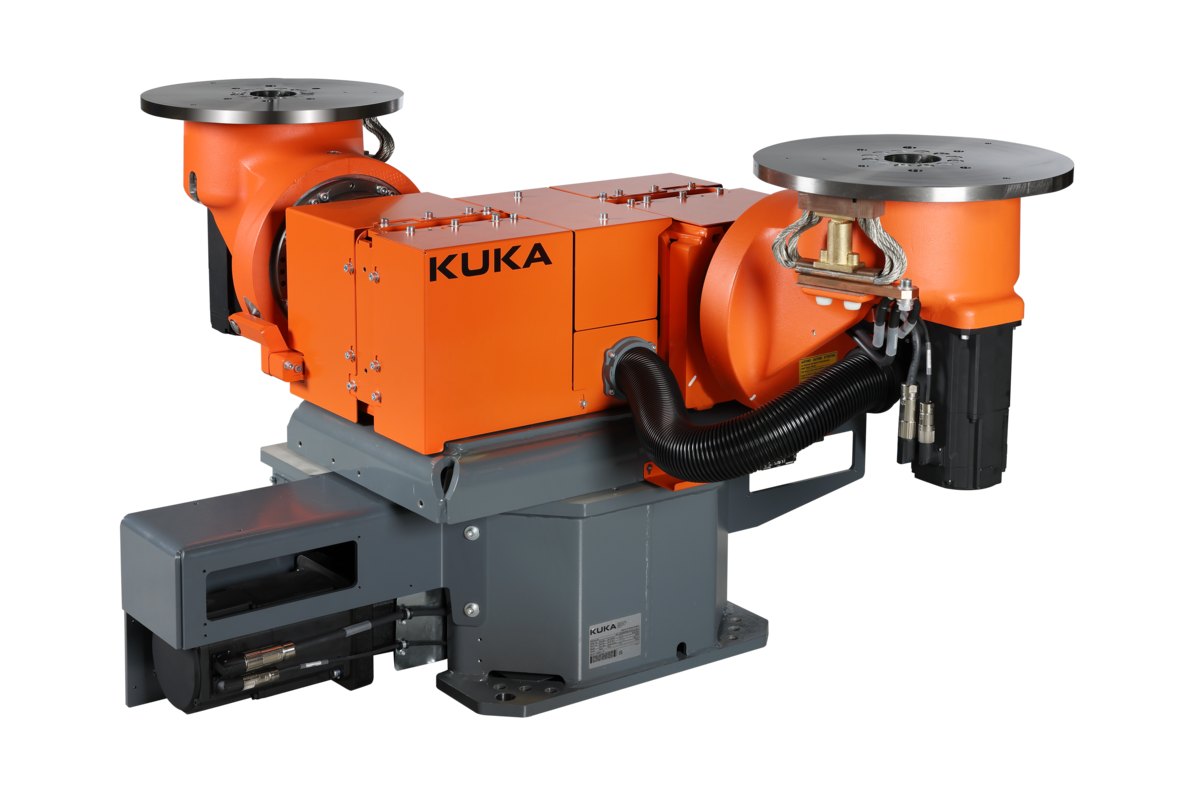

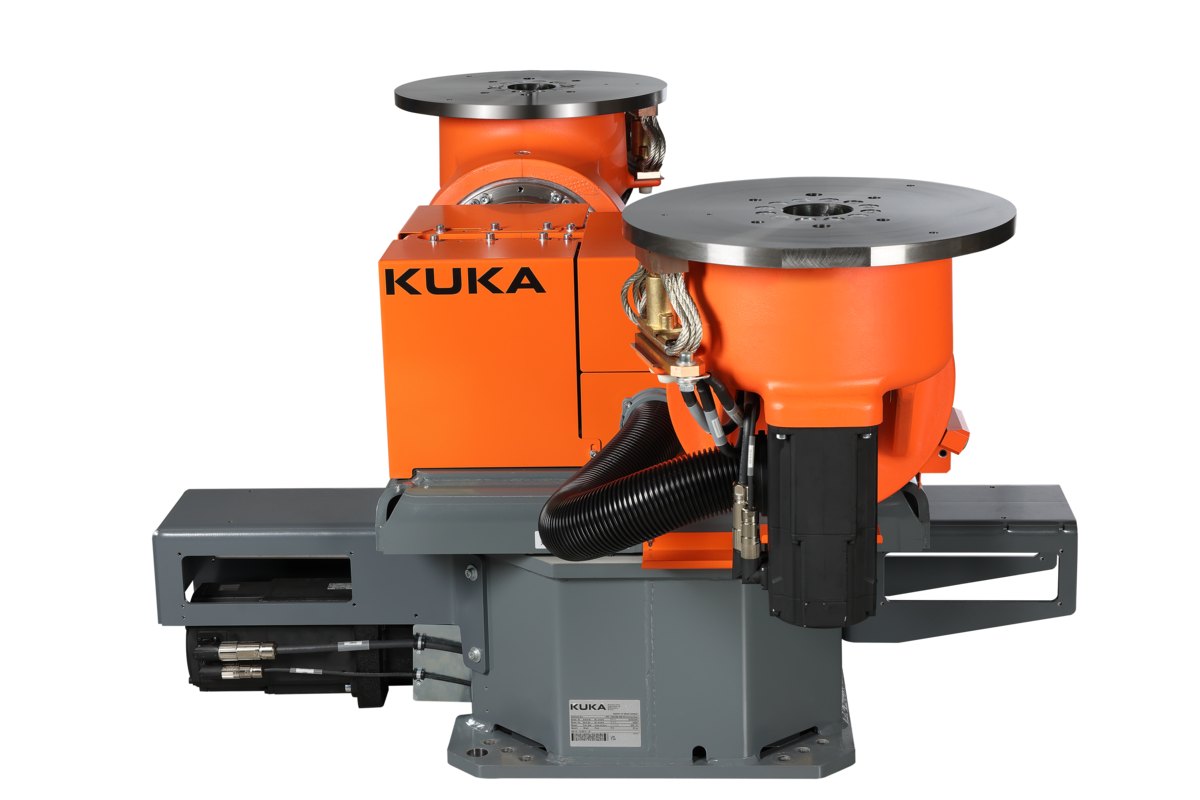

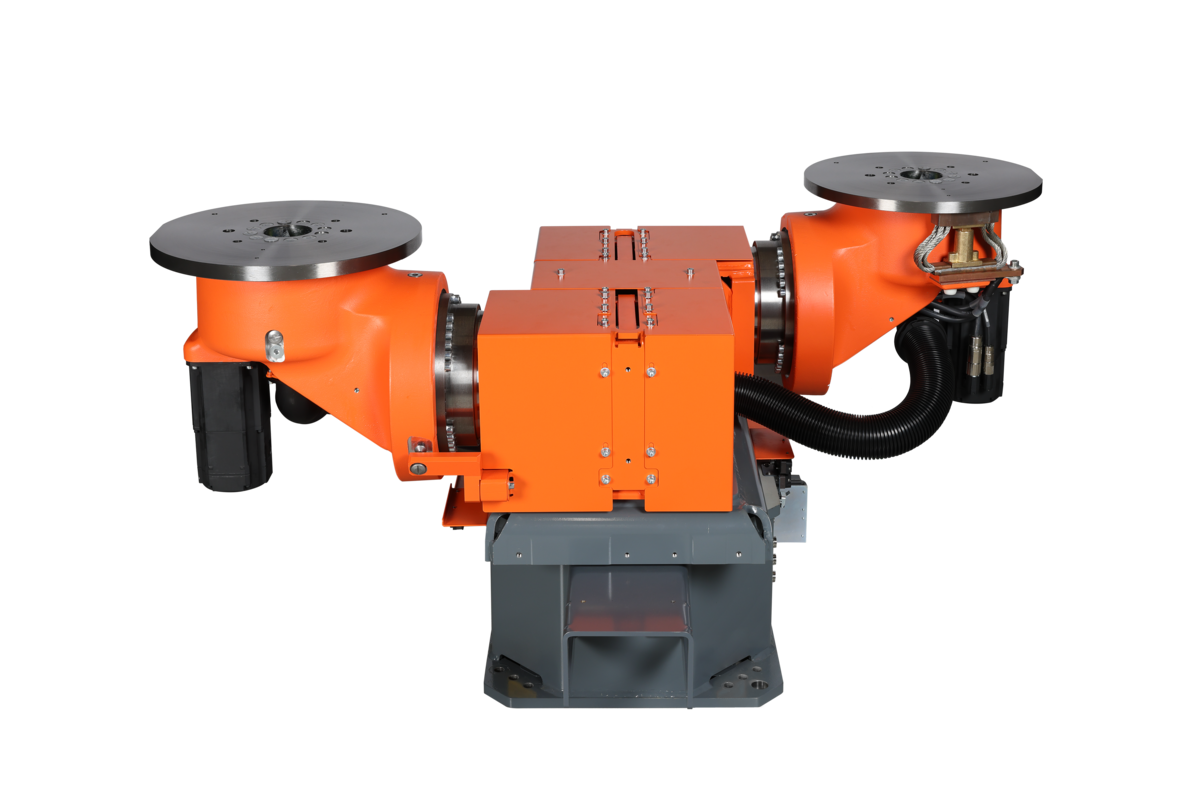

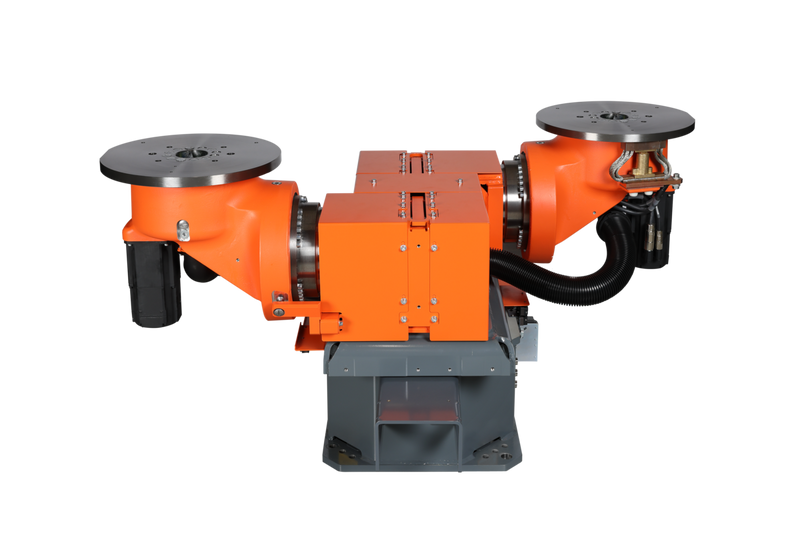

El posicionador KUKA KP5-V2H2V750 R400 HW proporciona posicionamiento de cinco ejes en combinación con robots KUKA, optimizando el montaje y las altas velocidades de proceso en aplicaciones como la soldadura. Soporta una carga útil nominal de 750 kg y un radio de herramienta de 400 mm, con montaje en suelo y protección IP67.

Datos básicos

• Número de ejes: 5
• Altura de carga: 863 mm
• Posición de montaje: Suelo
• Temperatura ambiente almacen./transporte: -40 °C hasta 60 °C (233 K hasta 333 K)
• Carga útil nominal: 750 kg
• Radio de la herramienta: 400 mm
• Temperatura ambiente funcionamiento: 0 °C hasta 55 °C (273 K hasta 328 K)
• Grado de protección (IEC 60529): IP67

Dimensiones

• Diámetro del eje hueco A1: 120 mm

Rango de movimiento

• A1: +185 °
• A2: 0 ° / 90 °
• A3 con ES: +190 °
• A5 con ES: ±190 °
• A1 con ES: ±185 °
• A2 con ES: 0 ° / 90 °
• A4: 0 ° / 90 °

Velocidad con carga útil nominal

• Tiempo de giro 180° A1: 3 s
• Tiempo de giro 180° A5: 1.8 s
• Tiempo de giro 360° A5: 3.2 s
• Tiempo de giro 180° A3: 1.8 s
• Tiempo de giro 360° A3: 3.2 s
