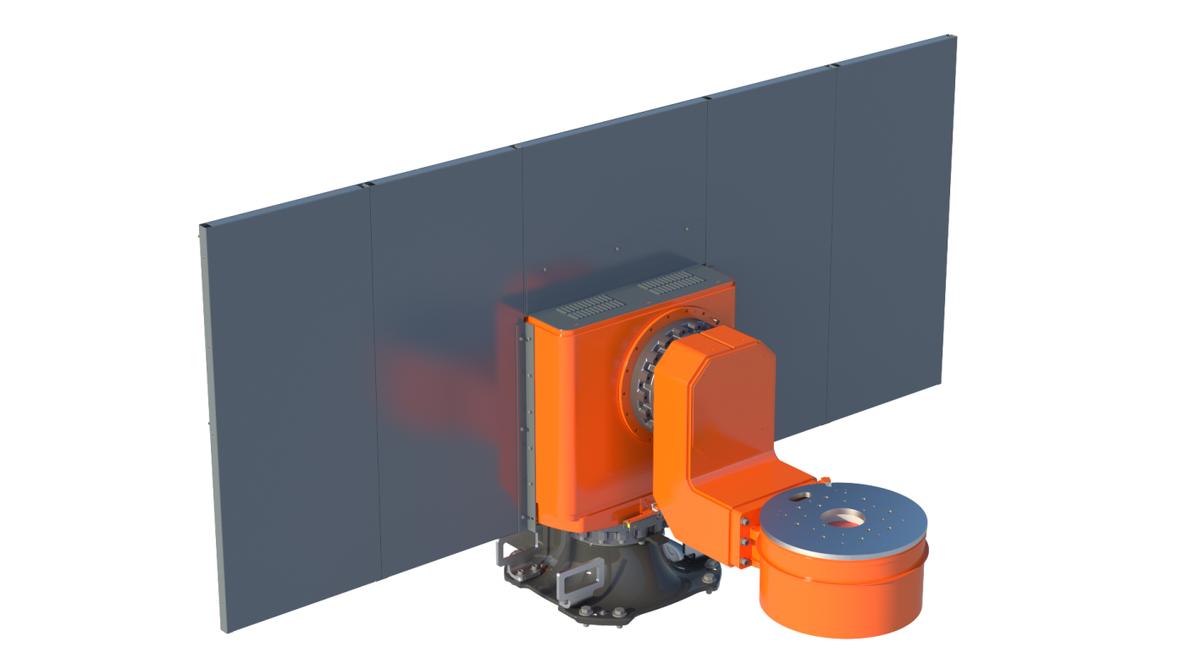

El posicionador KUKA KP5-V2S2V600 R750 de 5 ejes ofrece posicionamiento para soldadura y otras aplicaciones en combinación con robots KUKA. Proporciona una carga útil nominal de 600 kg, radio de herramienta de 750 mm, montaje en suelo y grado de protección IP67. Temperatura de operación: 0 °C a 55 °C.

Datos básicos

• Número de ejes: 5
• Altura de carga: 635 mm
• Posición de montaje: Suelo
• Temperatura ambiente almacen./transporte: -40 °C hasta 60 °C (233 K hasta 333 K)
• Carga útil nominal: 600 kg
• Radio de la herramienta: 750 mm
• Temperatura ambiente funcionamiento: 0 °C hasta 55 °C (273 K hasta 328 K)
• Grado de protección (IEC 60529): IP67

Dimensiones

• Diámetro del eje hueco A1: 136 mm
• Diámetro del eje hueco A2: 135 mm

Repetibilidad

• Repetibilidad de la postura A1: 0.0023 mm
• Repetibilidad de la postura A2: 0.0023 mm
• Repetibilidad de la postura A3: 0.011 mm
• Repetibilidad de la postura A4: 0.0023 mm
• Repetibilidad de la postura A5: 0.011 mm

Rango de movimiento

• A1: ±185 °
• A2: ±185 °
• A4: ±185 °
• A1 con ES: ±185 °
• A2 con ES: ±185 °
• A3 con ES: +210 °
• A5 con ES: +210 °

Velocidad con carga útil nominal

• Tiempo de giro 180° A1: 3.6 s
• Tiempo de giro 180° A3: 2 s
• Tiempo de giro 180° A5: 2 s
• Tiempo de giro 360° A3: 3.2 s
• Tiempo de giro 360° A5: 3.2 s
• Tiempo de giro 180° A2: 3 s
• Tiempo de giro 180° A4: 3 s
• Tiempo de giro 360° A2: 5 s
• Tiempo de giro 360° A4: 5 s
