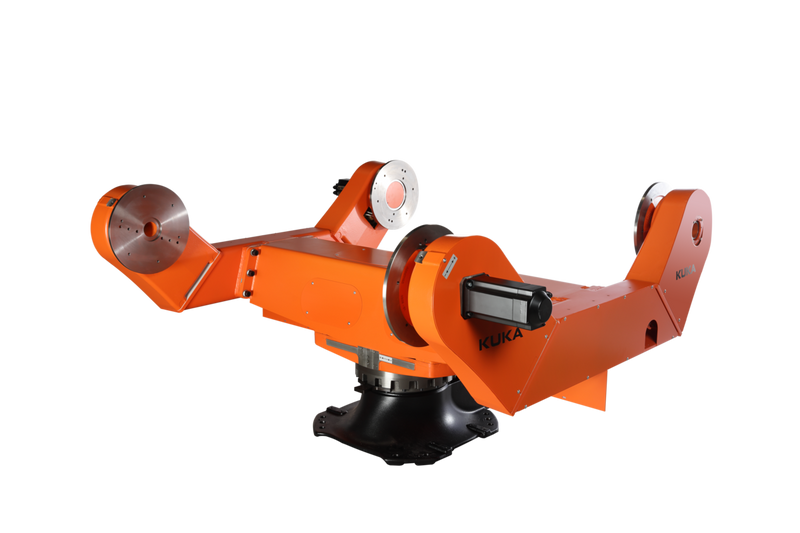

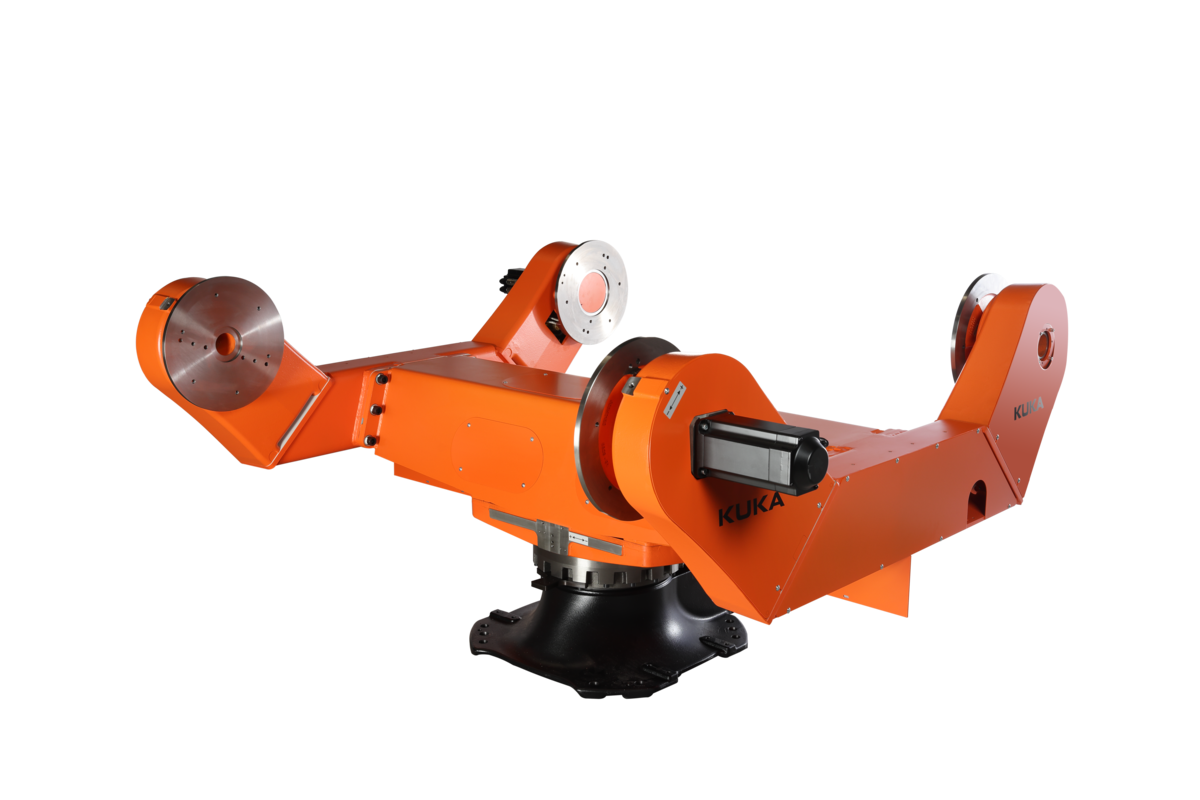

El posicionador KP3-V2H500 R600 L1800 LH835-2 de KUKA permite, en combinación con un sistema de robot KUKA, un posicionamiento preciso de piezas y altas velocidades de proceso, especialmente indicado para aplicaciones de soldadura y procesos automatizados que requieren repetibilidad y protección ambiental.

Datos básicos

• Número de artículo: 365215
• Número de ejes: 3
• Carga útil nominal: 500 kg
• Altura de carga: 835 mm
• Radio de la herramienta: 600 mm
• Posición de montaje: Suelo
• Temperatura ambiente funcionamiento: 0 ºC hasta 55 ºC (273 K hasta 328 K)
• Temperatura ambiente almacen./transporte: -40 ºC hasta 60 ºC (233 K hasta 333 K)
• Grado de protección (IEC 60529): IP67

Dimensiones

• Diámetro del eje hueco A1: 140 mm
• Diámetro del eje hueco contracojinete A2: 68 mm
• Diámetro del eje hueco contracojinete A3: 68 mm
• Distancia entre placas frontales: 1800 mm

Repetibilidad

• Repetibilidad de la postura A1: 0.0023 mm
• Repetibilidad de la postura A2: 0.009 mm
• Repetibilidad de la postura A3: 0.009 mm

Rango de movimiento

• A1: ±185 º
• A1 con ES: ±185 º
• A2 con ES: ±190 º
• A3 con ES: ±190 º
