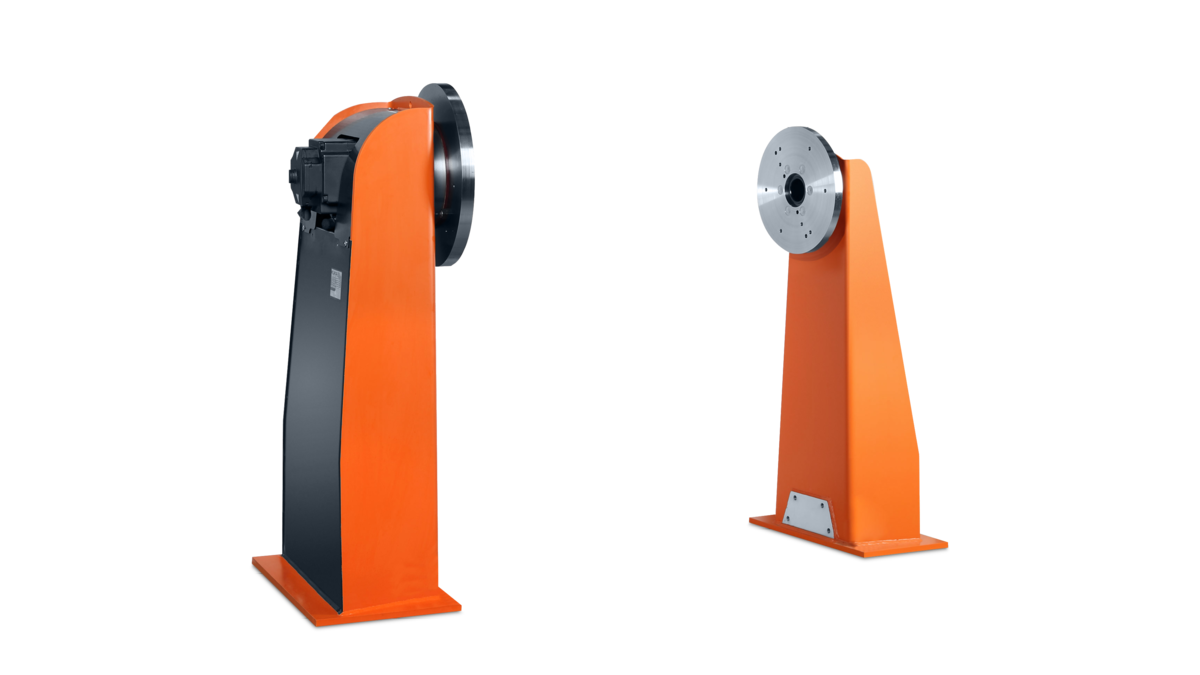

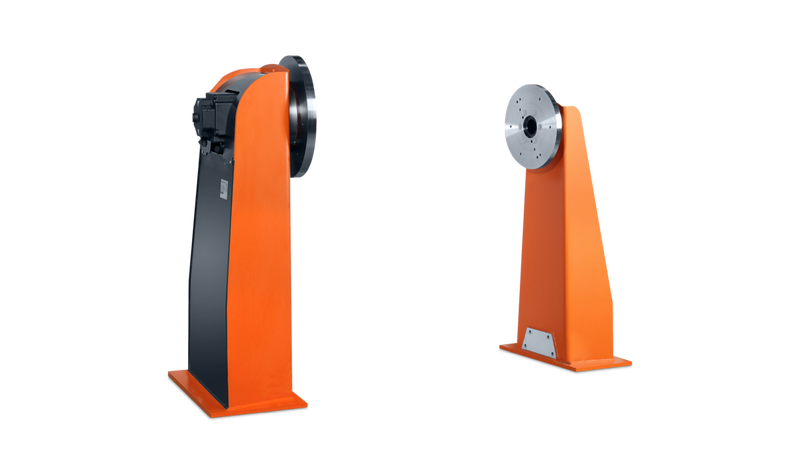

El posicionador KUKA KP1-HC4000 R1500 es un posicionador de un eje para integración con sistemas robot KUKA en aplicaciones como soldadura y manipulado. Ofrece una carga útil nominal de 4000 kg, altura de carga máx. de 1500 mm, radio de la herramienta máx. 1470 mm, grado de protección IP67 y funcionamiento entre 5 °C y 40 °C.

Descripción

El posicionador KP1-HC4000 R1500 garantiza, en combinación con un sistema de robot KUKA, un posicionamiento óptimo de los componentes y altas velocidades de proceso durante la soldadura y otras aplicaciones.

Datos básicos

• Número de ejes: 1
• Número de artículo: 231078
• Altura de carga: máx. 1500 mm
• Posición de montaje: Suelo
• Temperatura ambiente almacén/transporte: -40 °C hasta 60 °C (233 K hasta 333 K)
• Carga útil nominal: 4000 kg
• Radio de la herramienta: máx. 1470 mm
• Temperatura ambiente funcionamiento: 5 °C hasta 40 °C (278 K hasta 313 K)
• Grado de protección (IEC 60529): IP67

Dimensiones

• Diámetro del eje hueco contracojinete A1: 69 mm

Repetibilidad

• Repetibilidad de la postura A1: 0.01 mm

Rango de movimiento

• A1 con ES: ±185 °

Velocidad con carga útil nominal

• Tiempo de giro 180° A1: 3.8 s
• Tiempo de giro 360° A1: 6.8 s
