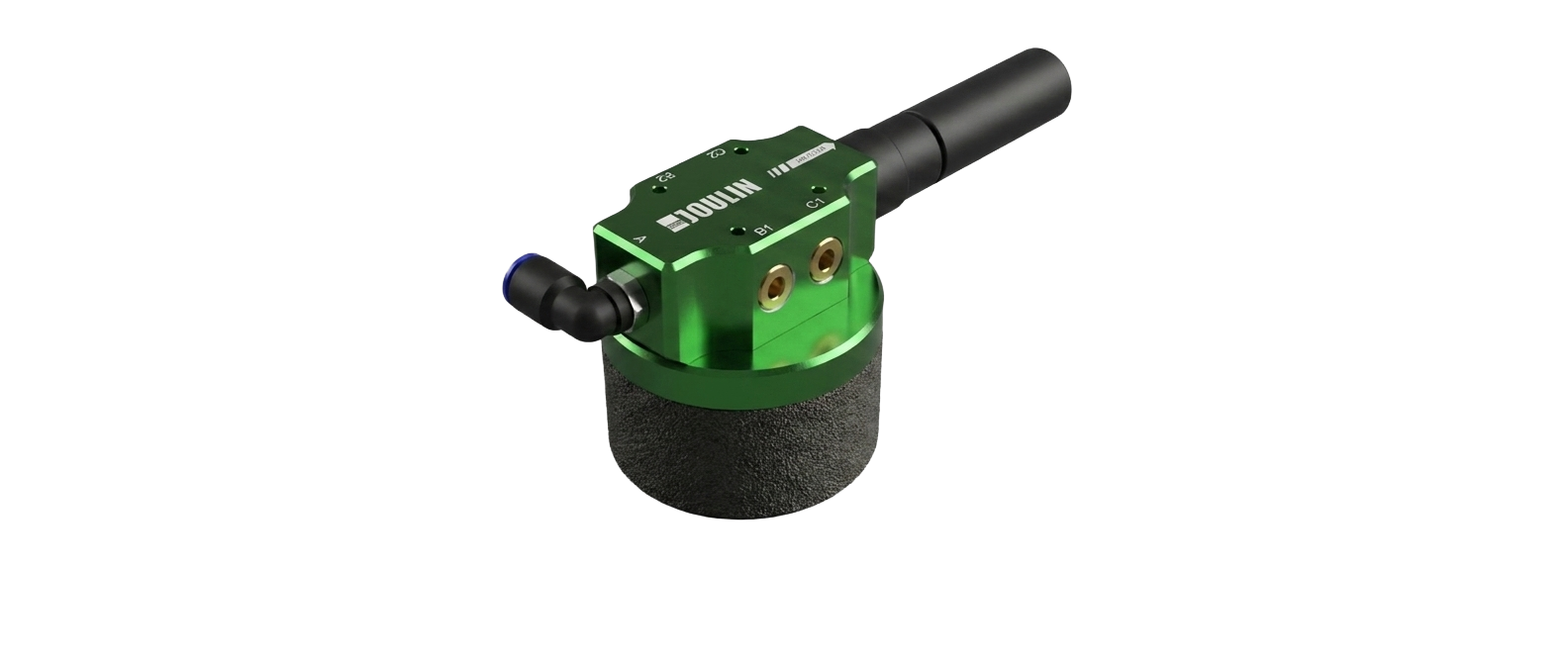

JOULIN Gripper de Vacío Foam GS80-2ST

JOULIN — FLEXIGRIP Port Gripper (PG) con sección cuadrada 80 x 80 mm y orificios de succión distribuidos. Foam Pad reemplazable: FGF80.8. Peso: 0.5 kg. Diseño para agarre por vacío con generador integrado tipo IM (2 etapas). SKU: FG-PG-GS80-2ST.

Datos Generales

• SKU: FG-PG-GS80-2ST
• Tecnología: Port Gripper (PG)
• Descripción de la tecnología: orificios de succión distribuidos, sección cuadrada 80x80 mm
• Dimensión sección de grip: 80 x 80 mm (cuadrado)
• Foam Pad reemplazable: FGF80.8
• Peso: 0.5 (1.1 lbs) kg
• Generador de vacío integrado: tipo IM (2 etapas)

Datos Técnicos (presión de alimentación: 6 bar / 87 psi)

• Consumo de Aire: 1.75 (3.71 scfm) Nl/seg
• Flujo Máximo: 3.3 (6.99 scfm) Nl/seg

Fuerza de Sujeción — N (Lbs) — cobertura total, factor de seguridad 1.5 aplicado

20% Vacío

• No porosa (tipo acero): 30(6.6)
• Semiporosa (tipo madera): 26(5.7)
• Porosa (tipo cartón): 22(4.8)

40% Vacío

• No porosa (tipo acero): 52(11.4)
• Semiporosa (tipo madera): 39(8.6)
• Porosa (tipo cartón): 31(6.8)

60% Vacío

• No porosa (tipo acero): 74(16.3)
• Semiporosa (tipo madera): 52(11.4)
• Porosa (tipo cartón): 41(9)

Descripción Técnica Completa

Tecnología: Port Gripper (PG) — orificios de succión distribuidos, sección cuadrada 80x80 mm. Foam Pad reemplazable: FGF80.8. Peso: 0.5 (1.1 lbs) kg. Generador de vacío integrado: tipo IM (2 etapas). Consumo de aire: 1.75 (3.71 scfm) Nl/seg. Flujo máximo: 3.3 (6.99 scfm) Nl/seg (a 6 bar / 87 psi). Fuerza de sujeción: valores por tipo de superficie y porcentaje de vacío indicados en secciones anteriores.
