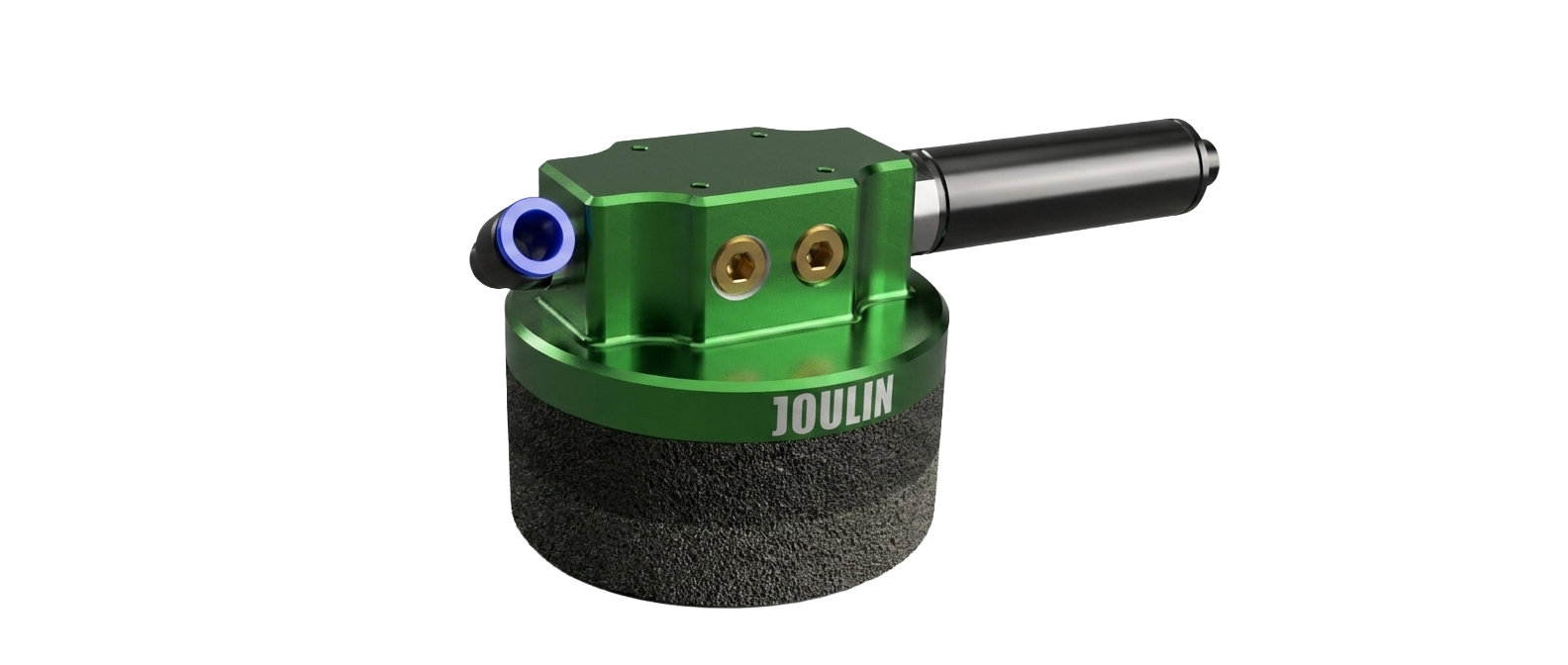

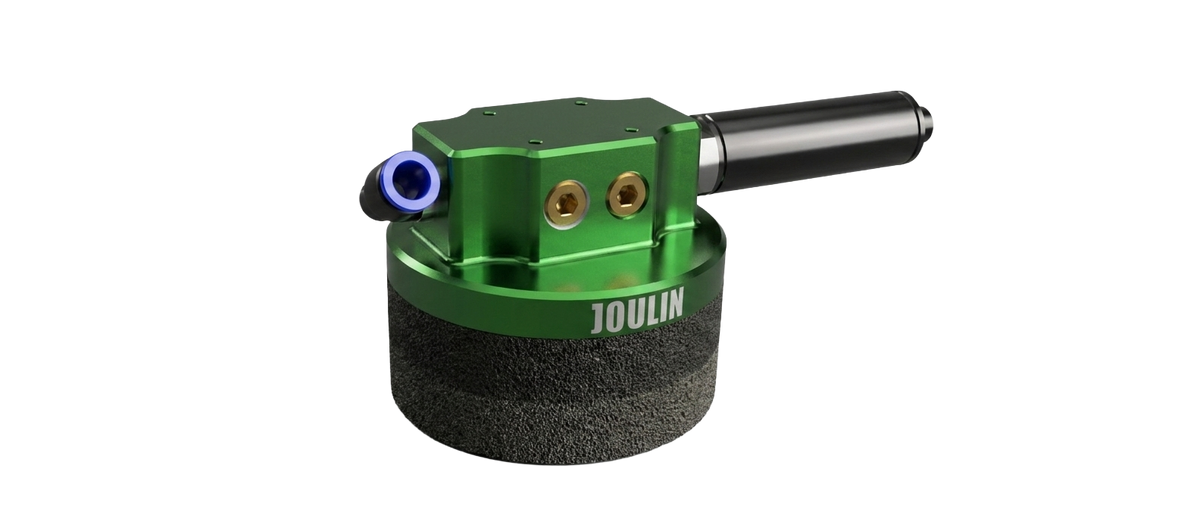

JOULIN Gripper de Vacío Foam GR100-2ST

JOULIN — FLEXIGRIP Port Vacuum Gripper tipo Port Gripper (PG) con sección redonda de Ø100 mm. Foam Pad reemplazable: FGR100. Peso: 0.5 (1.1 lbs) kg. Generador de vacío integrado: tipo IM (2 etapas). SKU: FG-PG-GR100-2ST.

Datos Generales

• SKU: FG-PG-GR100-2ST
• Tecnología: Port Gripper (PG)
• Descripción de la tecnología: orificios de succión distribuidos, sección redonda Ø100 mm
• Dimensión sección de grip: Ø100 mm (redondo)
• Foam Pad reemplazable: FGR100
• Peso: 0.5 (1.1 lbs) kg
• Generador de vacío integrado: tipo IM (2 etapas)

Datos Técnicos (presión de alimentación: 6 bar / 87 psi)

• Consumo de Aire: 1.75 (3.71 scfm) Nl/seg
• Flujo Máximo: 3.3 (6.99 scfm) Nl/seg

Fuerza de Sujeción — N (Lbs) — cobertura total, factor de seguridad 1.5 aplicado

20% Vacío

• No porosa (tipo acero): 43 (9.5)
• Semiporosa (tipo madera): 38 (8.3)
• Porosa (tipo cartón): 32 (7)

40% Vacío

• No porosa (tipo acero): 76 (16.7)
• Semiporosa (tipo madera): 49 (10.8)
• Porosa (tipo cartón): 49 (10.8)

60% Vacío

• No porosa (tipo acero): 114 (25.1)
• Semiporosa (tipo madera): 65 (14.3)
• Porosa (tipo cartón): 65 (14.3)

Descripción Técnica Completa

Tecnología: Port Gripper (PG) con orificios de succión distribuidos y sección redonda Ø100 mm. Foam Pad reemplazable: FGR100. Peso: 0.5 (1.1 lbs) kg. Generador de vacío integrado: tipo IM (2 etapas). Consumo de aire: 1.75 (3.71 scfm) Nl/seg. Flujo máximo: 3.3 (6.99 scfm) Nl/seg (a 6 bar / 87 psi). Fuerza de sujeción: ver valores por tipo de superficie y porcentaje de vacío en secciones anteriores.
