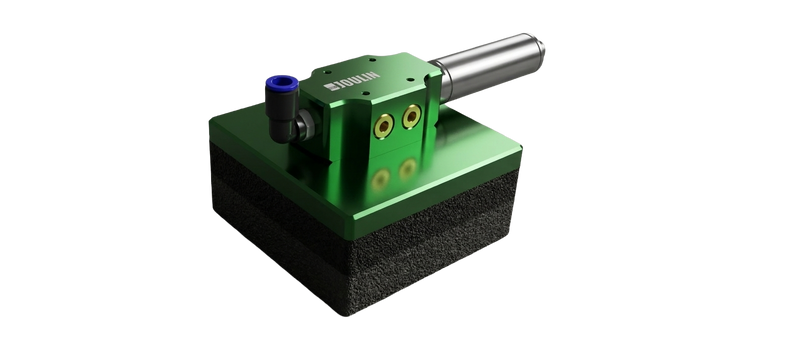

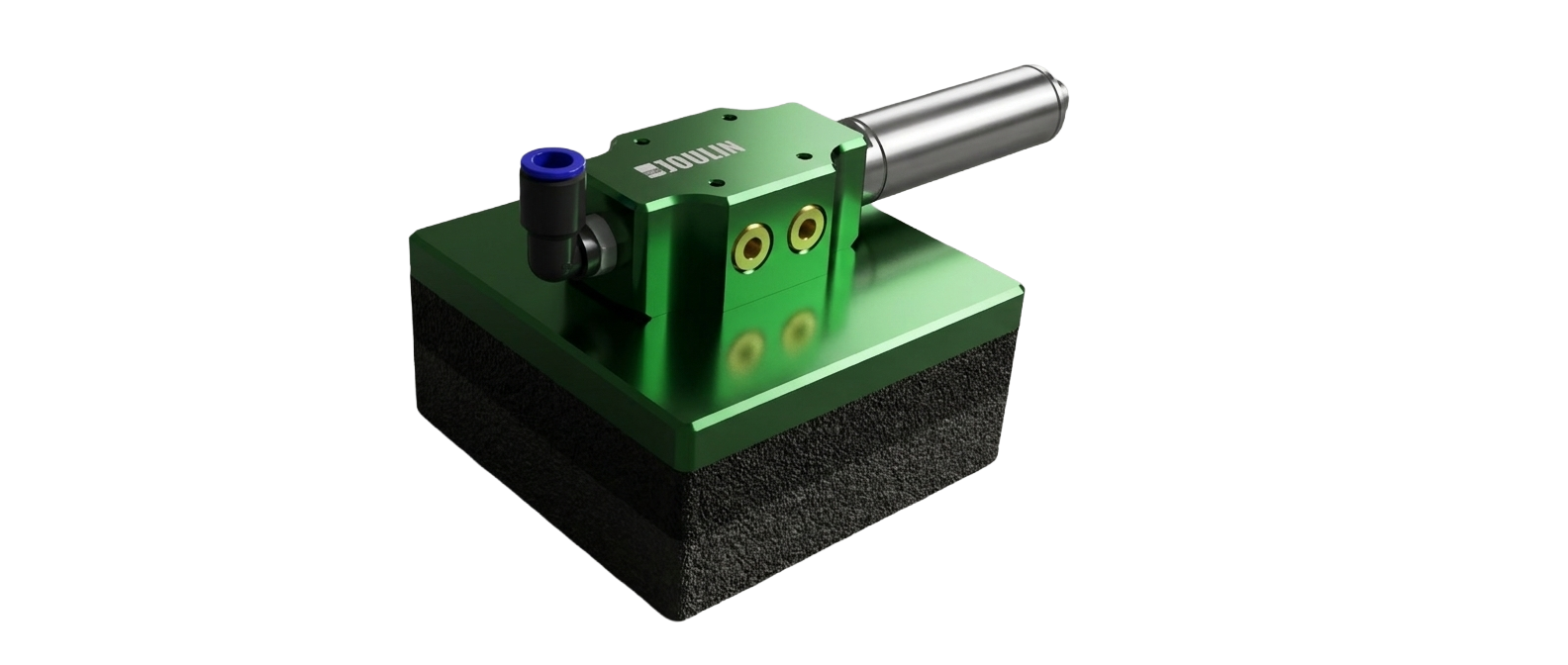

JOULIN — FLEXIGRIP FlexiBag Gripper (FB) de espuma para manejo por vacío, con sección cuadrada de 120 x 120 mm. Foam Pad reemplazable: FGBF120.120. Peso: 1.0 (2.20 lbs) kg. Generador de vacío integrado: tipo IM (2 etapas). SKU: FG-FB-GS120-2ST.

Datos Generales

• SKU: FG-FB-GS120-2ST
• Tecnología: FlexiBag Gripper (FB)

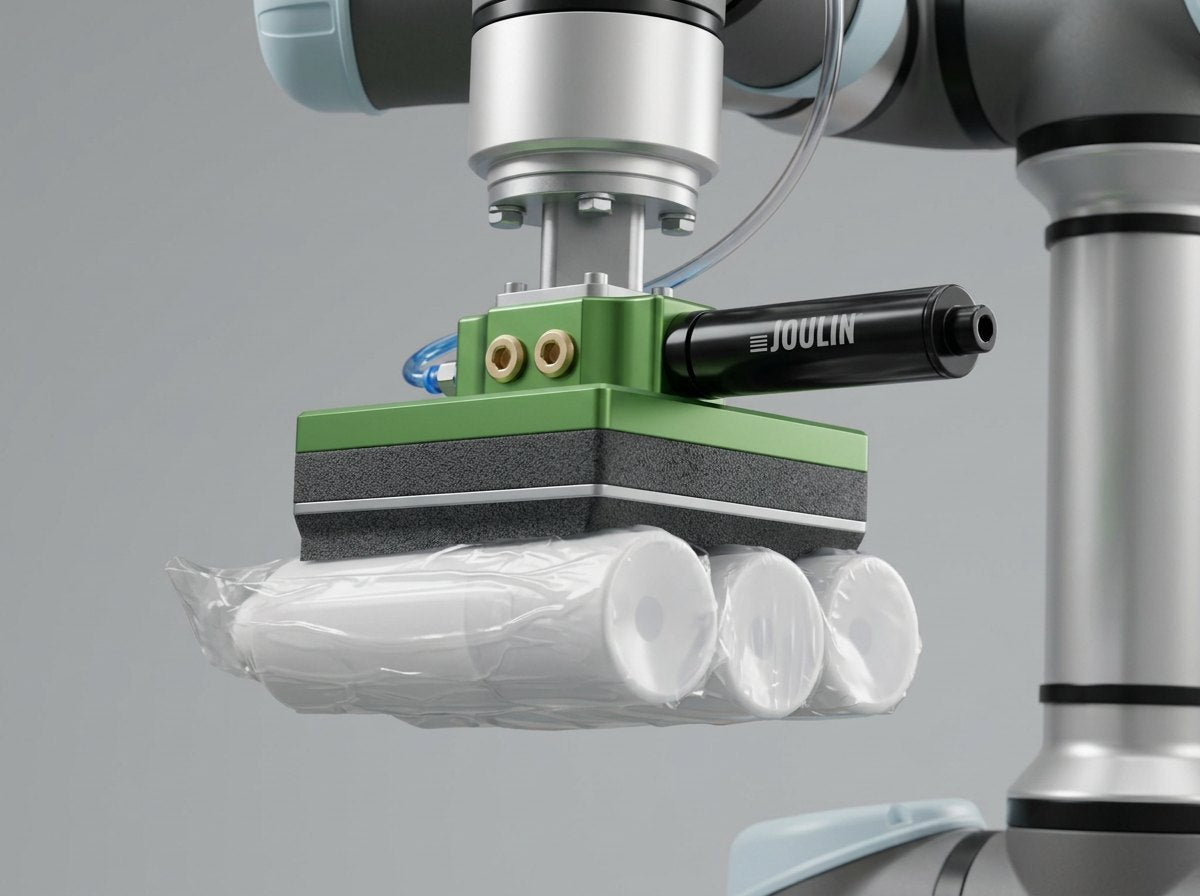

• Descripción de la tecnología: con marco tipo parrilla para bolsas, sección cuadrada 120 x 120 mm
• Dimensión sección de grip: 120 x 120 mm (cuadrado)
• Foam Pad reemplazable: FGBF120.120
• Peso: 1.0 (2.20 lbs) kg
• Generador de vacío integrado: tipo IM (2 etapas)

Datos Técnicos (presión de alimentación: 6 bar / 87 psi)

• Consumo de Aire: 1.75 (3.71 scfm) Nl/seg
• Flujo Máximo: 3.3 (6.99 scfm) Nl/seg

Fuerza de Sujeción — N (Lbs) — cobertura total, factor de seguridad 1.5 aplicado

20% Vacío

• No porosa (tipo acero): 80 (17.6)
• Semiporosa (tipo madera): 70 (15.4)
• Porosa (tipo cartón): 60 (13.2)

40% Vacío

• No porosa (tipo acero): 140 (30.8)
• Semiporosa (tipo madera): 90 (19.8)
• Porosa (tipo cartón): 90 (19.8)

60% Vacío

• No porosa (tipo acero): 210 (46.2)
• Semiporosa (tipo madera): 120 (26.4)
• Porosa (tipo cartón): 120 (26.4)

Descripción Técnica Completa

Tecnología: FlexiBag Gripper (FB) con marco tipo parrilla para bolsas y sección cuadrada de 120 x 120 mm. Foam Pad reemplazable: FGBF120.120. Peso del gripper: 1.0 (2.20 lbs) kg. Generador de vacío integrado: tipo IM (2 etapas). Consumo de aire: 1.75 (3.71 scfm) Nl/seg. Flujo máximo: 3.3 (6.99 scfm) Nl/seg (a 6 bar / 87 psi). Fuerza de sujeción: ver valores por tipo de superficie y porcentaje de vacío en secciones anteriores.
