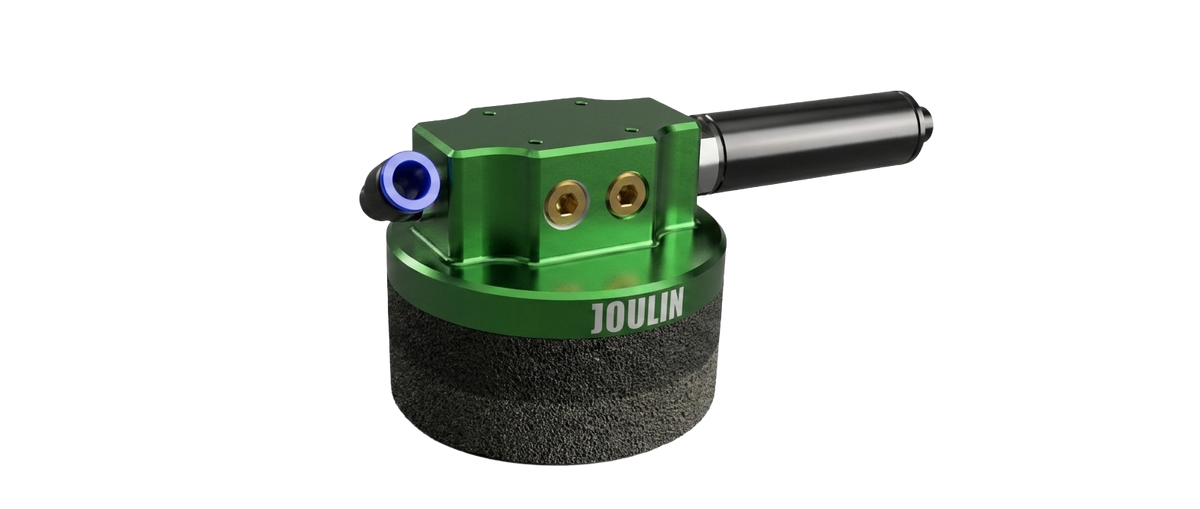

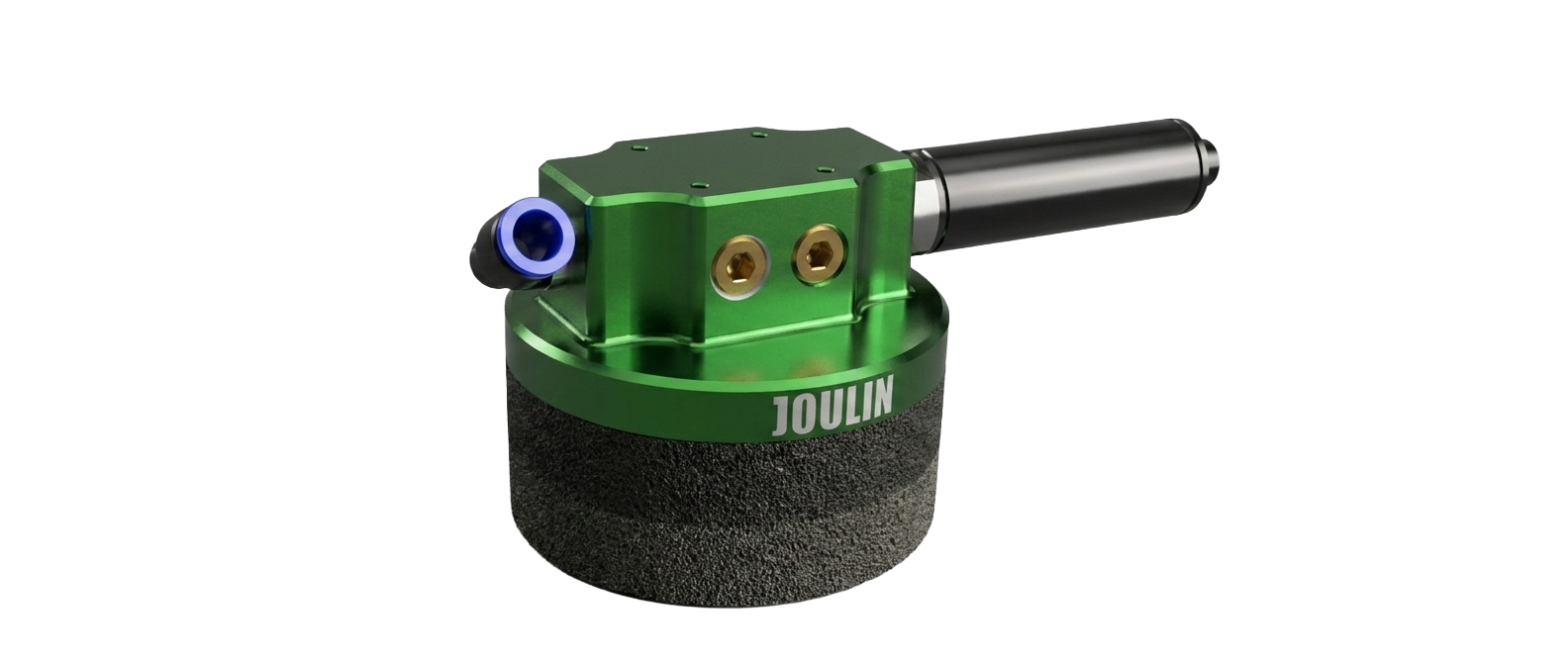

JOULIN FLEXIGRIP Foam Vacuum Gripper con sección redonda Ø100 mm y marco tipo parrilla para bolsas. Foam Pad reemplazable: FGBR100. Generador de vacío: tipo IM (2 etapas). Diseño para manipulación por vacío con consumo de aire y flujo máximo especificados. SKU: FG-FB-GR100-2ST.

Datos Generales

• SKU: FG-FB-GR100-2ST
• Tecnología: FlexiBag Gripper (FB)
• Descripción de la tecnología: con marco tipo parrilla para bolsas, sección redonda Ø100 mm
• Dimensión sección de grip: Ø100 mm (redondo)
• Foam Pad reemplazable: FGBR100
• Peso: 0.6 (1.32 lbs) kg
• Generador de vacío integrado: tipo IM (2 etapas)

Datos Técnicos (presión de alimentación: 6 bar / 87 psi)

• Consumo de Aire: 1.75 (3.71 scfm) Nl/seg
• Flujo Máximo: 3.3 (6.99 scfm) Nl/seg

Fuerza de Sujeción — N (Lbs) — cobertura total, factor de seguridad 1.5 aplicado

20% Vacío

• No porosa (tipo acero): 43 (9.5)
• Semiporosa (tipo madera): 38 (8.3)
• Porosa (tipo cartón): 32 (7)

40% Vacío

• No porosa (tipo acero): 76 (16.7)
• Semiporosa (tipo madera): 49 (10.8)
• Porosa (tipo cartón): 49 (10.8)

60% Vacío

• No porosa (tipo acero): 114 (25.1)
• Semiporosa (tipo madera): 65 (14.3)
• Porosa (tipo cartón): 65 (14.3)

Descripción Técnica Completa

Tecnología: FlexiBag Gripper (FB) — con marco tipo parrilla para bolsas y sección redonda Ø100 mm. Foam Pad reemplazable: FGBR100. Peso: 0.6 (1.32 lbs) kg. Generador de vacío integrado: tipo IM (2 etapas). Consumo de aire: 1.75 (3.71 scfm) Nl/seg. Flujo máximo: 3.3 (6.99 scfm) Nl/seg (a 6 bar / 87 psi). Fuerza de sujeción: valores para superficies no porosa, semiporosa y porosa a 20%, 40% y 60% de vacío mostrados arriba.
