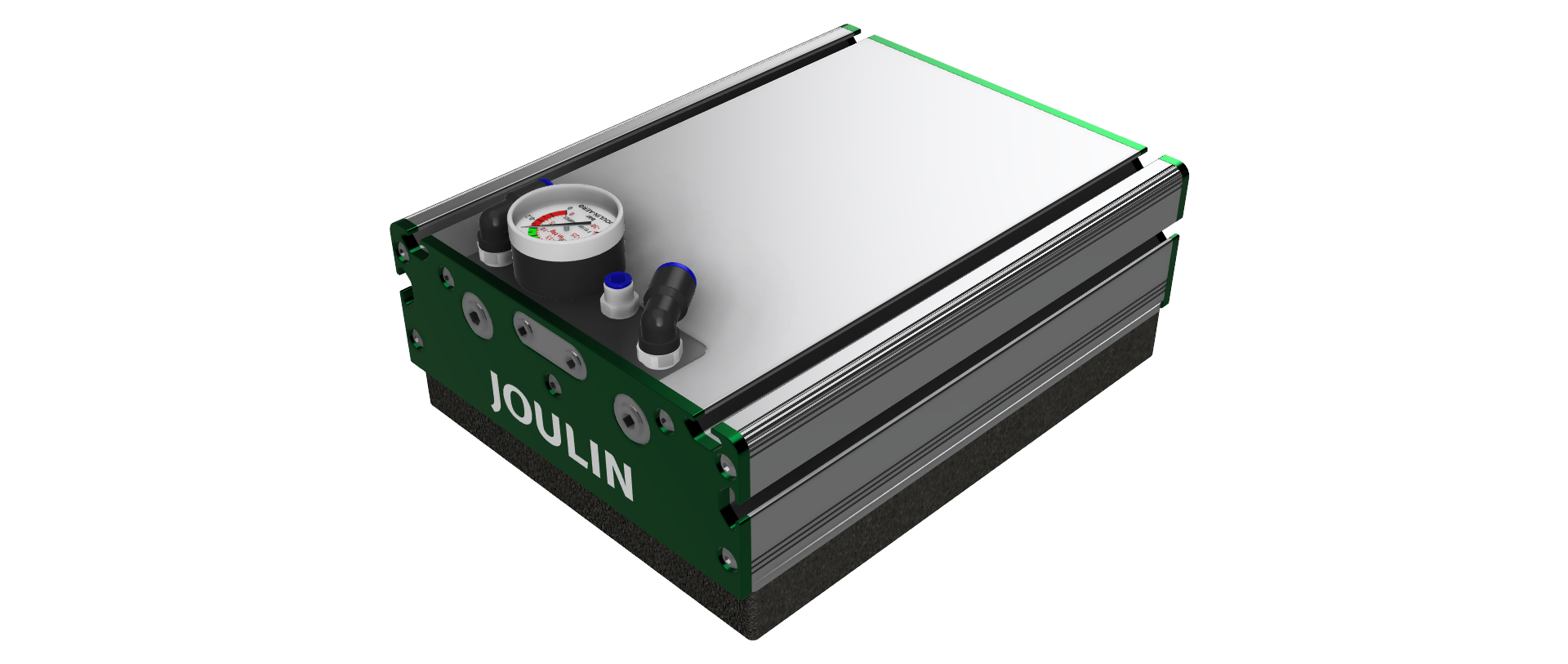

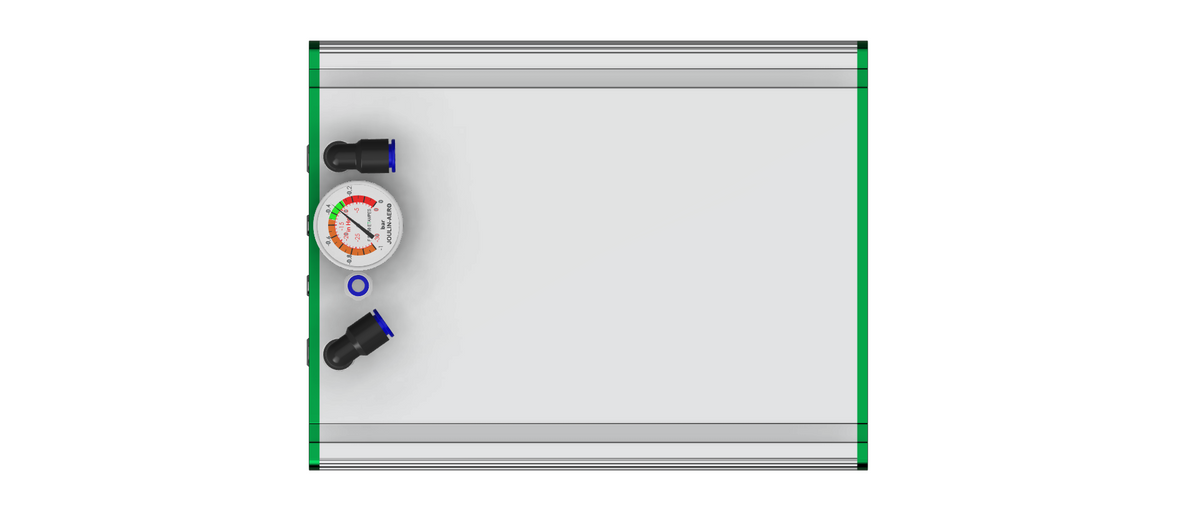

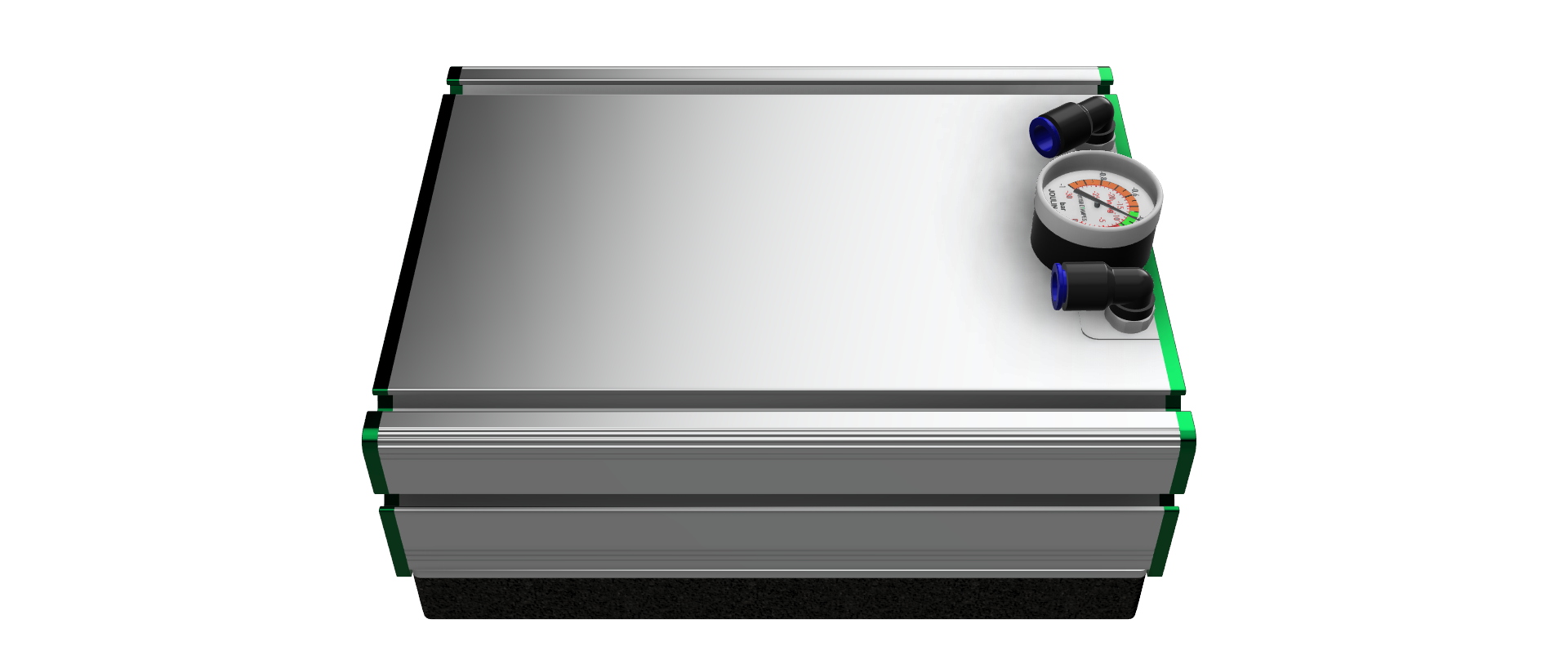

EGV-VG-200x400-8P35-3STx2 Foam Vacuum Gripper JOULIN ExtruGrip, sección de grip 200 x 400 mm. Tecnología: Valve Gripper (VG) con fuente de vacío integrada: 2 x venturi 3 etapas (3STx2). Foam Pad reemplazable: EGF.200.400.24.US.84. Peso: 5.9 kg (13.01 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Valve Gripper (VG)
• Dimension seccion de grip: 200 x 400 mm
• Fuente de vacio integrada: 2 x venturi 3 etapas (3STx2)
• Foam Pad reemplazable: EGF.200.400.24.US.84
• Peso: 5.9 kg (13.01 lbs)

Datos Tecnicos

• Consumo de Aire: 3.5 Nl/s (7.42 scfm)
• Flujo Maximo: 12 Nl/s (25.43 scfm)
• Generador(es) de Vacio: 2 x venturi 3 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 855 N (192.21)
• -600 mbar, Maxima fuerza: 1283 N (288.43)

Descripcion Tecnica Completa

EGV-VG-200x400-8P35-3STx2. Tecnologia: Valve Gripper (VG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 8P35 (paso 35 mm, 84 orificios). Foam Pad reemplazable: EGF.200.400.24.US.84. Peso: 5.9 kg (13.01 lbs). Generador(es) de vacío: 2 x venturi de 3 etapas (3STx2), distribuido en 1 manifold. Consumo de aire: 3.5 Nl/s (7.42 scfm) a 6 bar de presión de alimentación. Flujo máximo: 12 Nl/s (25.43 scfm). Fuerza de sujecion: 855 N (192.21) a -400 mbar; 1283 N (288.43) a -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones están sujetas a cambio.
