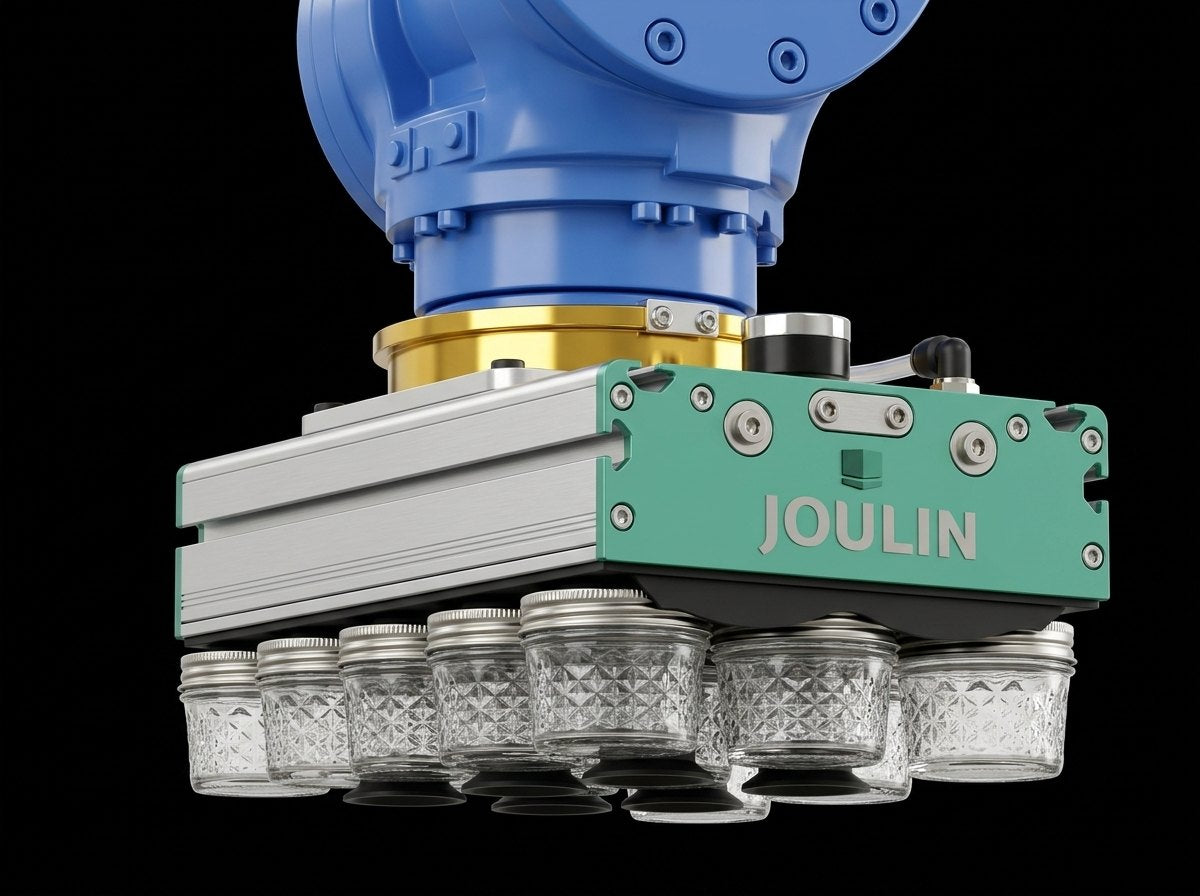

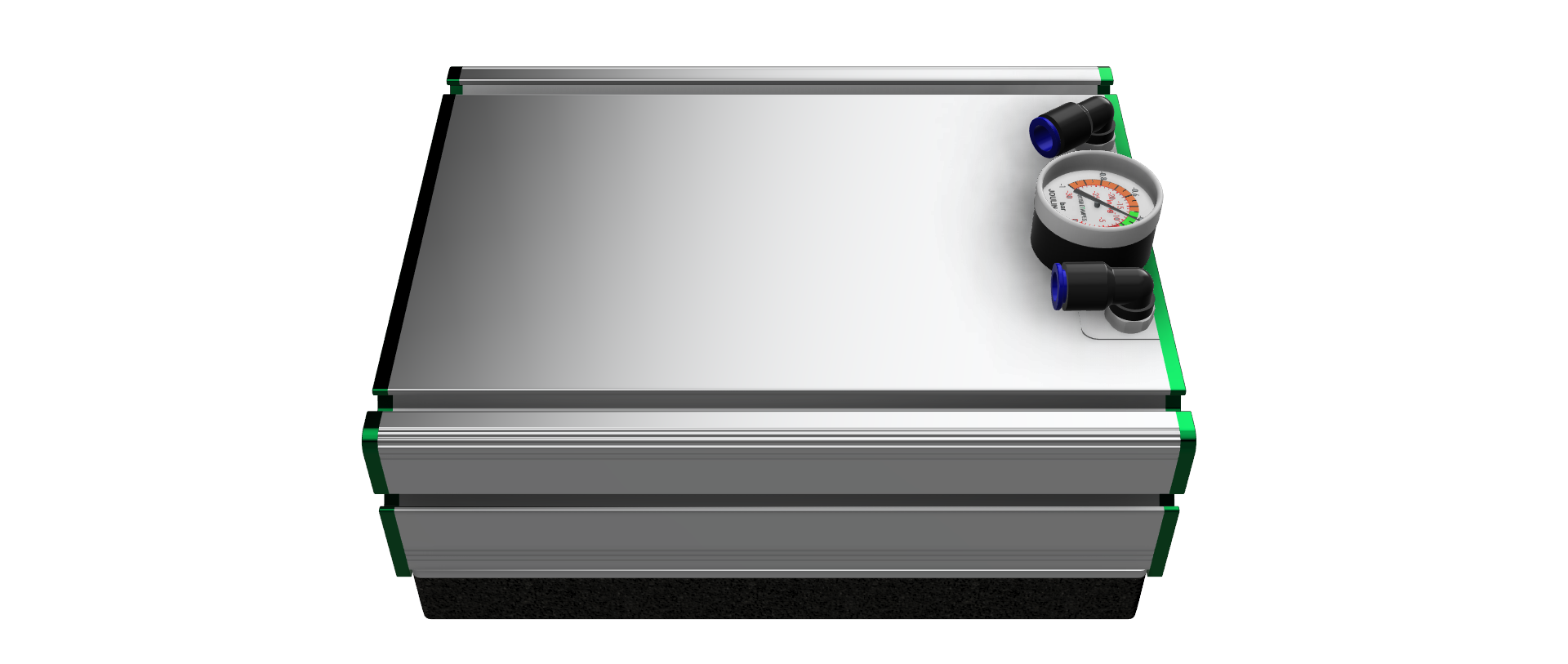

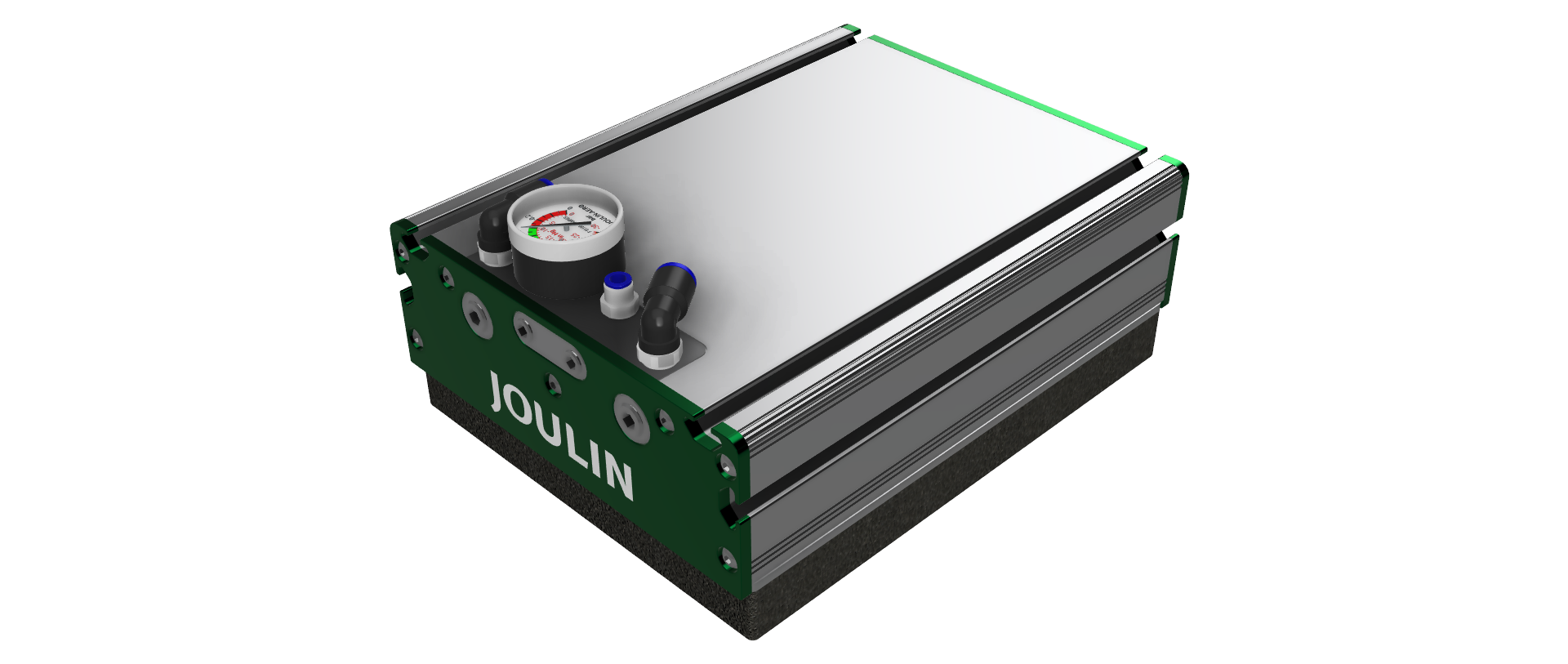

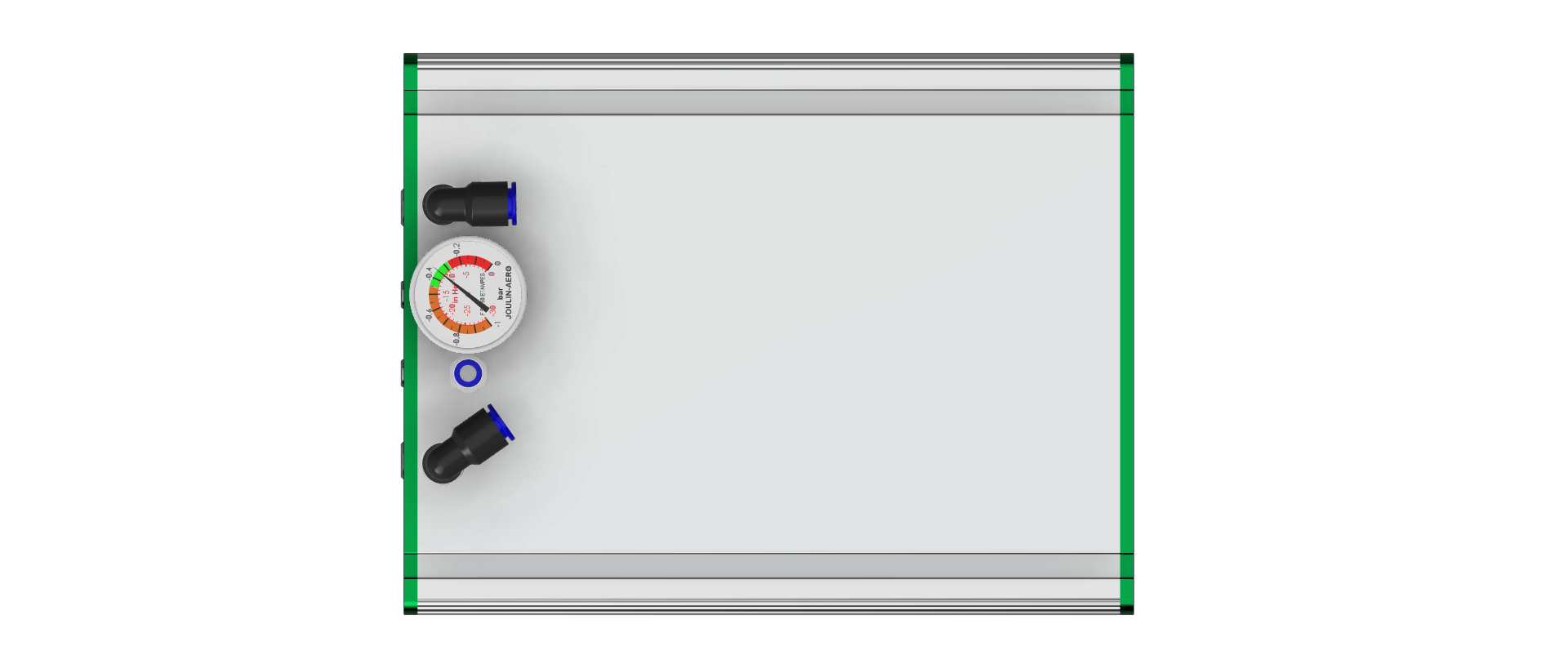

EGV-VG-200x400-8P17,5-3STx4' Foam Vacuum Gripper JOULIN ExtruGrip, sección de grip 200 x 400 mm. Tecnología: Valve Gripper (VG) con fuente de vacío integrada: 4 x venturi 3 etapas (3STx4). Foam Pad reemplazable: EGF.200.400.24.US.168. Peso: 5.9 kg (13.01 lbs).

Datos Generales

• Serie: ExtruGrip EGV
• Tecnologia: Valve Gripper (VG)
• Dimension seccion de grip: 200 x 400 mm
• Fuente de vacio integrada: 4 x venturi 3 etapas (3STx4)
• Foam Pad reemplazable: EGF.200.400.24.US.168
• Peso: 5.9 kg (13.01 lbs)

Datos Tecnicos

• Consumo de Aire: 7 Nl/s (14.83 scfm)
• Flujo Maximo: 24 Nl/s (50.85 scfm)
• Generador(es) de Vacío: 4 x venturi 3 etapas

Fuerza de Sujecion - N (Lbs) - productos rigidos y hermeticos, factor de seguridad aplicado

Nivel de Vacio

• -400 mbar, Maxima fuerza: 960 N (215.82)
• -600 mbar, Maxima fuerza: 1440 N (323.72)

Descripcion Tecnica Completa

EGV-VG-200x400-8P17,5-3STx4'. Tecnologia: Valve Gripper (VG) con válvulas Omega independientes y nivel de vacío constante. Patrón de espuma: 8P17,5 (paso 17,5 mm, 168 orificios). Foam Pad reemplazable: EGF.200.400.24.US.168. Peso: 5.9 kg (13.01 lbs). Generador(es) de vacío: 4 x venturi de 3 etapas (3STx4), distribuido en 1 manifold. Consumo de aire: 7 Nl/s (14.83 scfm) a 6 bar de presión de entrada. Flujo máximo: 24 Nl/s (50.85 scfm). Fuerza de sujecion: 960 N (215.82) a -400 mbar; 1440 N (323.72) a -600 mbar. Cobertura variable desde un solo producto hasta capa completa. Sin filtro requerido. Ranuras en T para accesorios. Longitud adaptable hasta 3000 mm bajo pedido. O-ring de manifold: 25_004_00094. Las especificaciones están sujetas a cambio.
