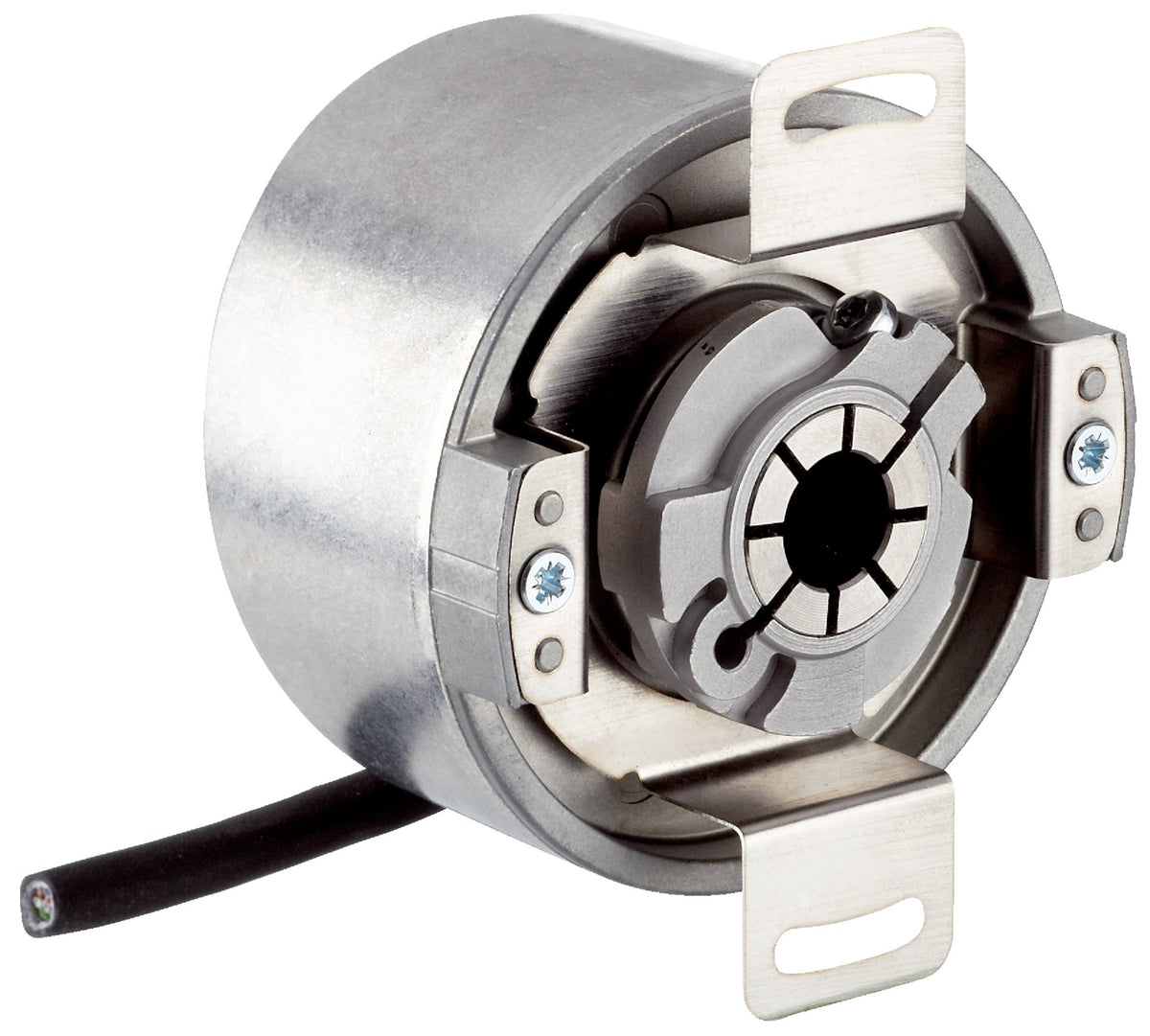

Encoder incremental de alta resolución con salida TTL / RS-422 y cable universal de 3 m. La velocidad utilizable debe respetar tanto el límite mecánico como la frecuencia máxima de salida y el autocalentamiento. Consultar las curvas y condiciones del PDF oficial. Fotografías representativas y diagramas oficiales del fabricante. Disponibilidad local sujeta a confirmación.

• Modelo: DFS60A-BEAL65536
• Número de parte: 1144072
• Impulsos por revolución: 65.536

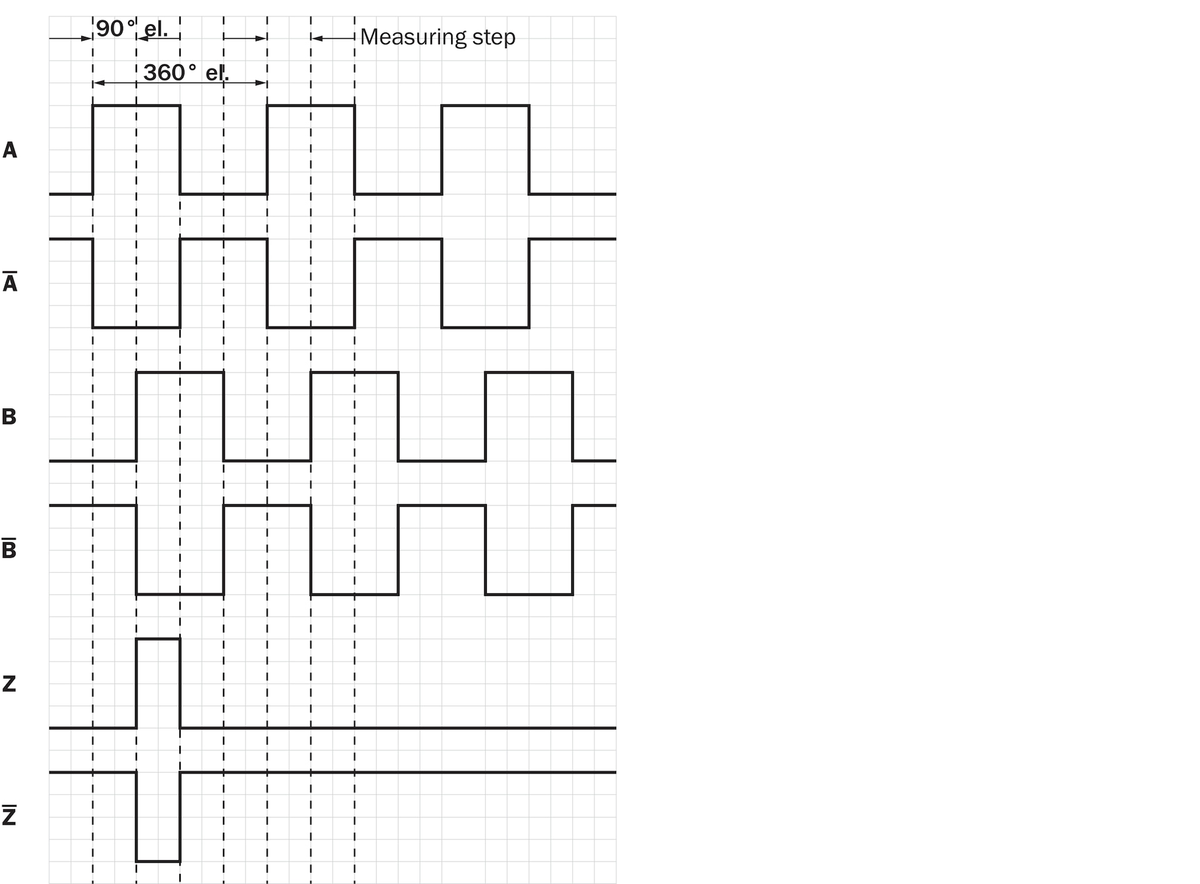

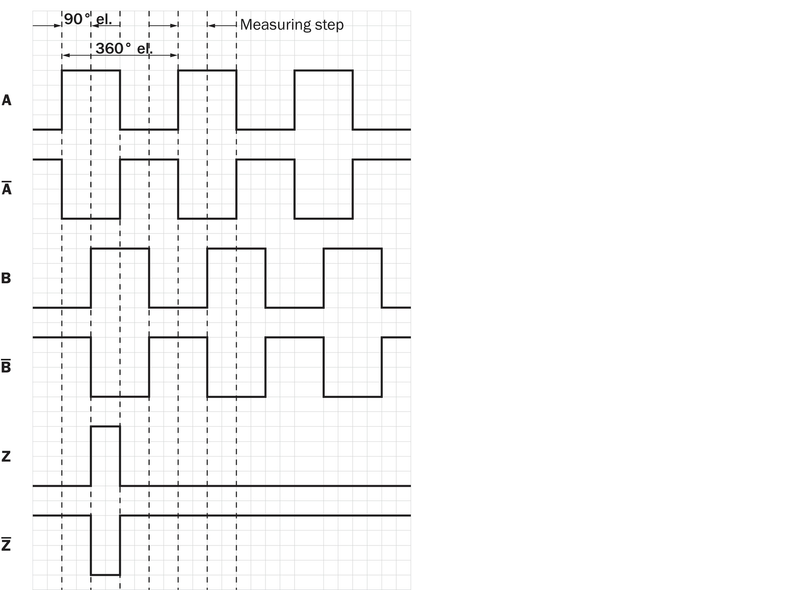

• Interfaz: Incremental TTL / RS-422, 6 canales
• Frecuencia de salida: ≤820 kHz; respetar límite de velocidad según resolución
• Inicialización: 40 ms
• Corriente de carga: ≤30 mA
• Consumo sin carga: 40 mA
• Alimentación: 4,5–5,5 V

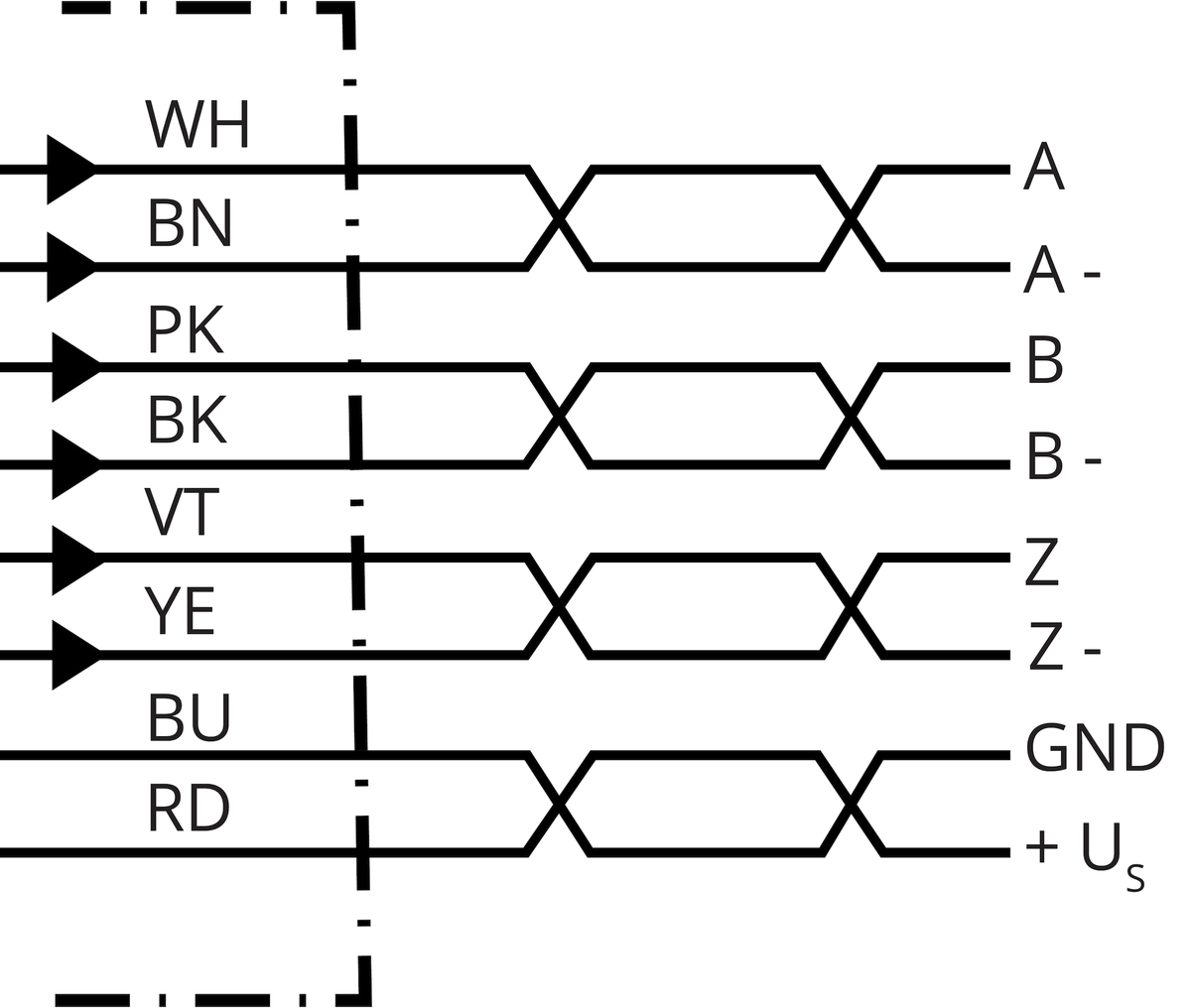

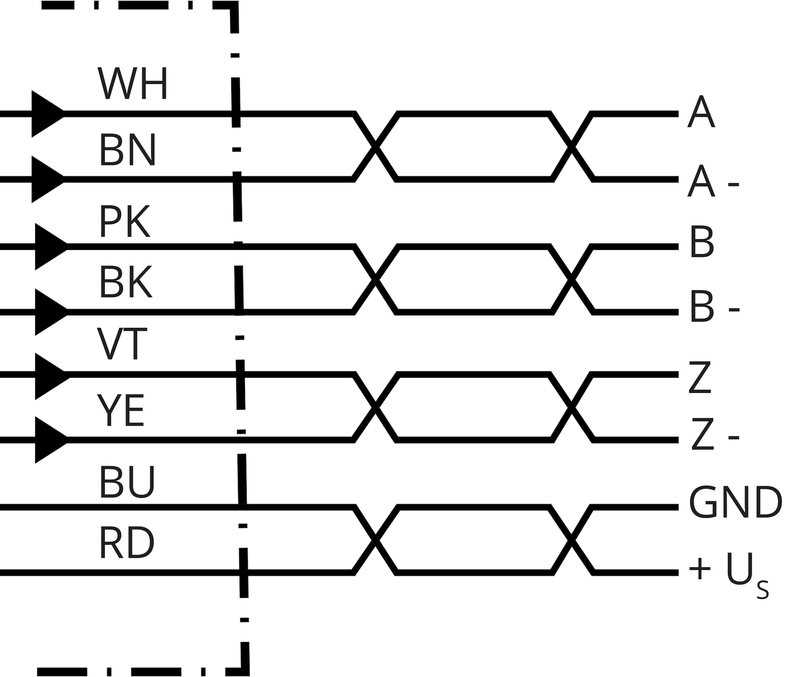

• Conexión: Cable universal de 8 hilos, 3 m

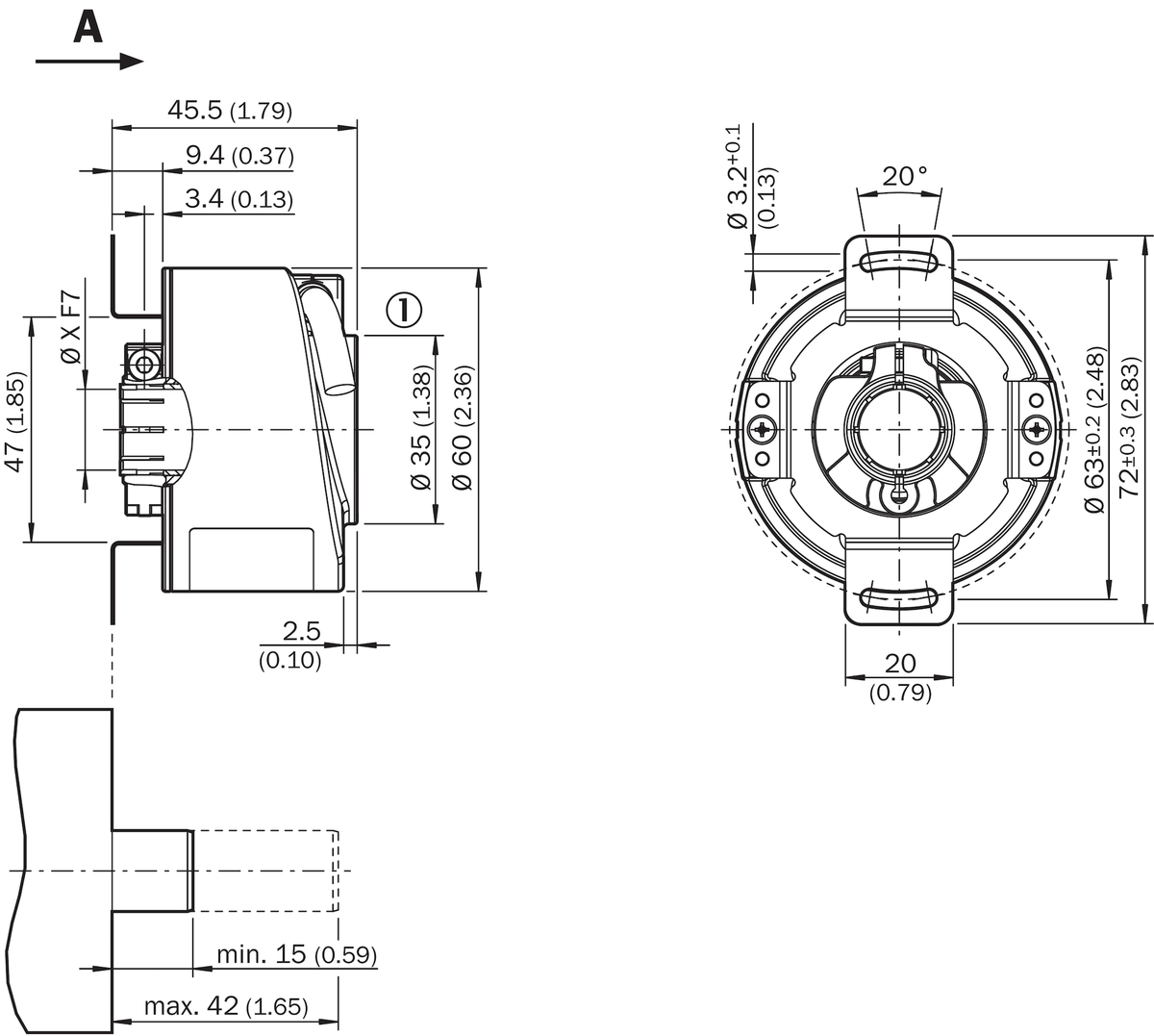

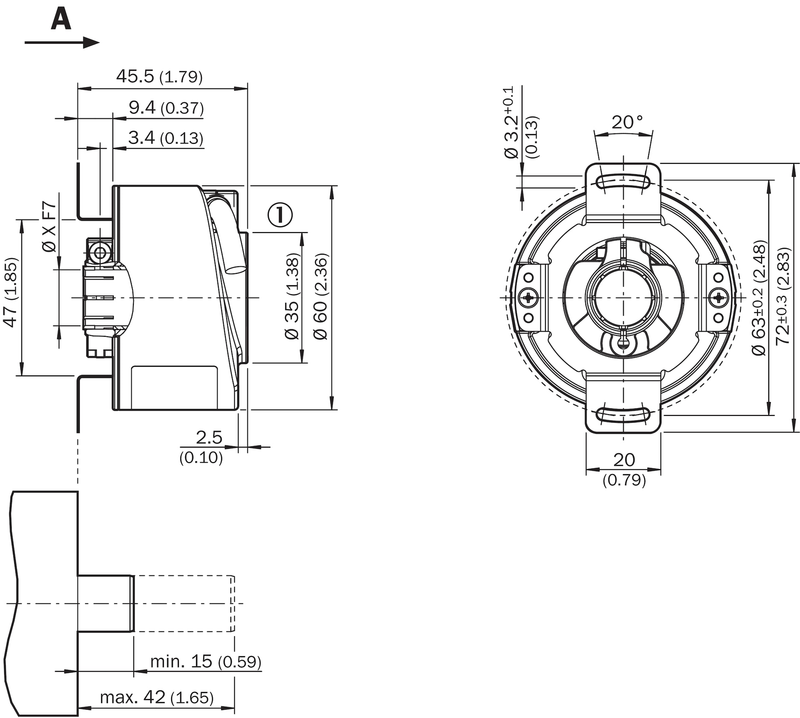

• Eje: Hueco desmontable de 12 mm, sujeción delantera
• Límite de error: ±0,03°
• Velocidad mecánica de servicio: ≤6.000 rpm; considerar autocalentamiento de 3,3 K por 1.000 rpm y frecuencia de salida
• Protección: IP67 carcasa y conexión de cable; IP65 lado del eje
• Temperatura con cable fijo: −40 a +100 °C
• Temperatura con cable móvil: −30 a +100 °C
• Resistencia a choques: 100 g, 6 ms
• Resistencia a vibraciones: 30 g, 10–2.000 Hz
• Uso: Producto estándar; no constituye un producto de seguridad

Descargar ficha técnica (PDF)
