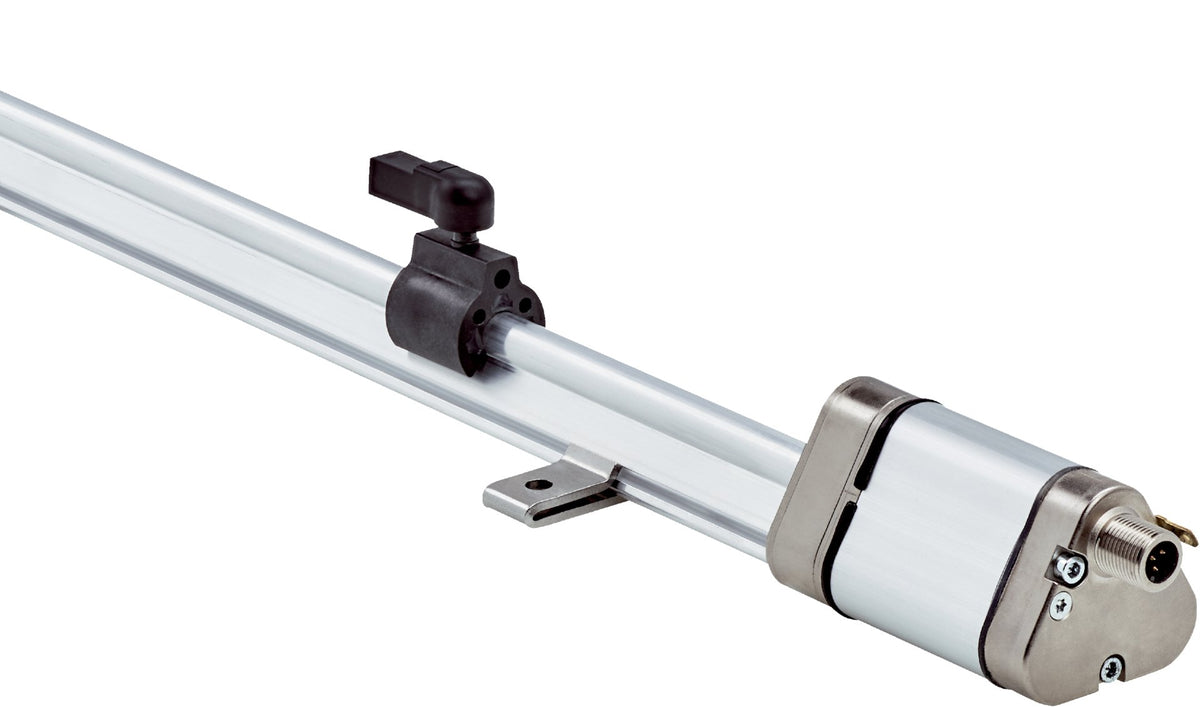

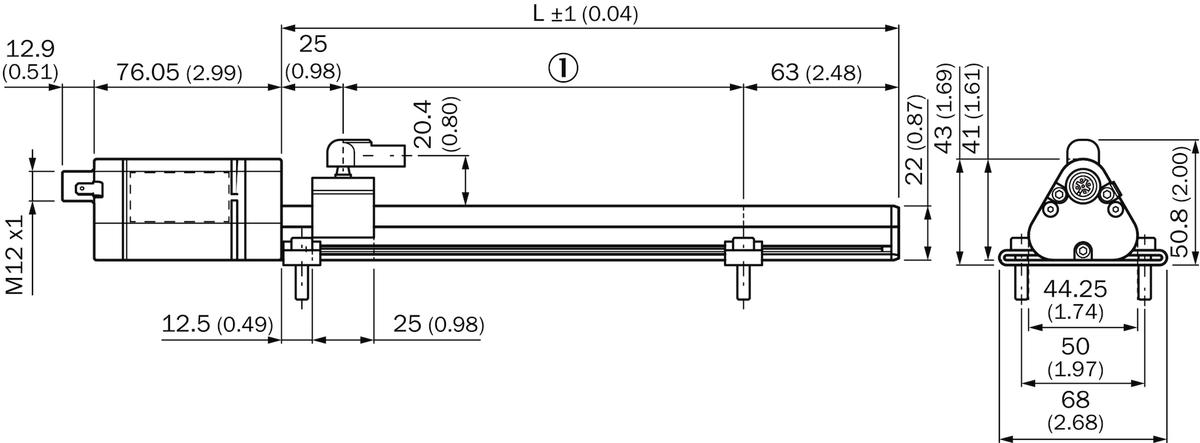

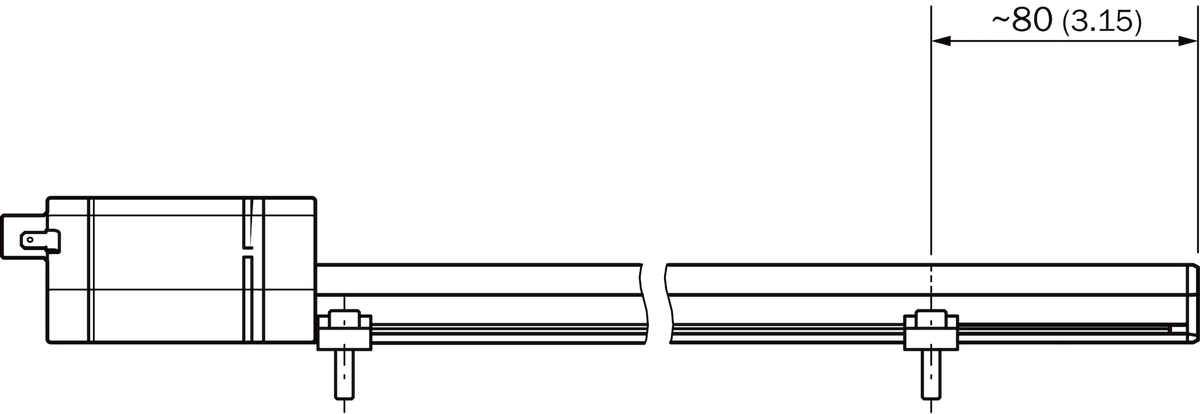

Encoder lineal magnetostrictivo SICK DAXSVN-0600SA040900100 con recorrido de 600 mm y dos salidas analógicas de tensión, una ascendente y otra descendente. Incluye soportes de montaje. El imán de posición y las fijaciones al fondo no están incluidos, aunque puedan aparecer en las ilustraciones de aplicación. Consultar las zonas no utilizables y el montaje en el PDF oficial. Fotografías representativas y diagramas oficiales del fabricante. Disponibilidad local sujeta a confirmación.

• Modelo: DAXSVN-0600SA040900100
• Número de parte: 1135665
• Diseño: DAX Slider
• Magnitud medida: Posición
• Campo de medición: 0–600 mm
• Linealidad: ≤0,02 % F.S., mínimo 60 µm; limitada por resolución de interfaz
• Repetibilidad: ≤±20 µm
• Zona neutra: 25 mm
• Zona de amortiguación: 63 mm
• Imán compatible: MAG-S-H29-01, no incluido; configuración para 1 imán
• Velocidad del imán: ≤10 m/s
• Tiempo interno de medición: <2 ms
• Salida: Analógica 0–10 V, dos señales: ascendente y descendente
• Resistencia de carga: >10 kΩ
• Alimentación: 24 V DC ±20 %

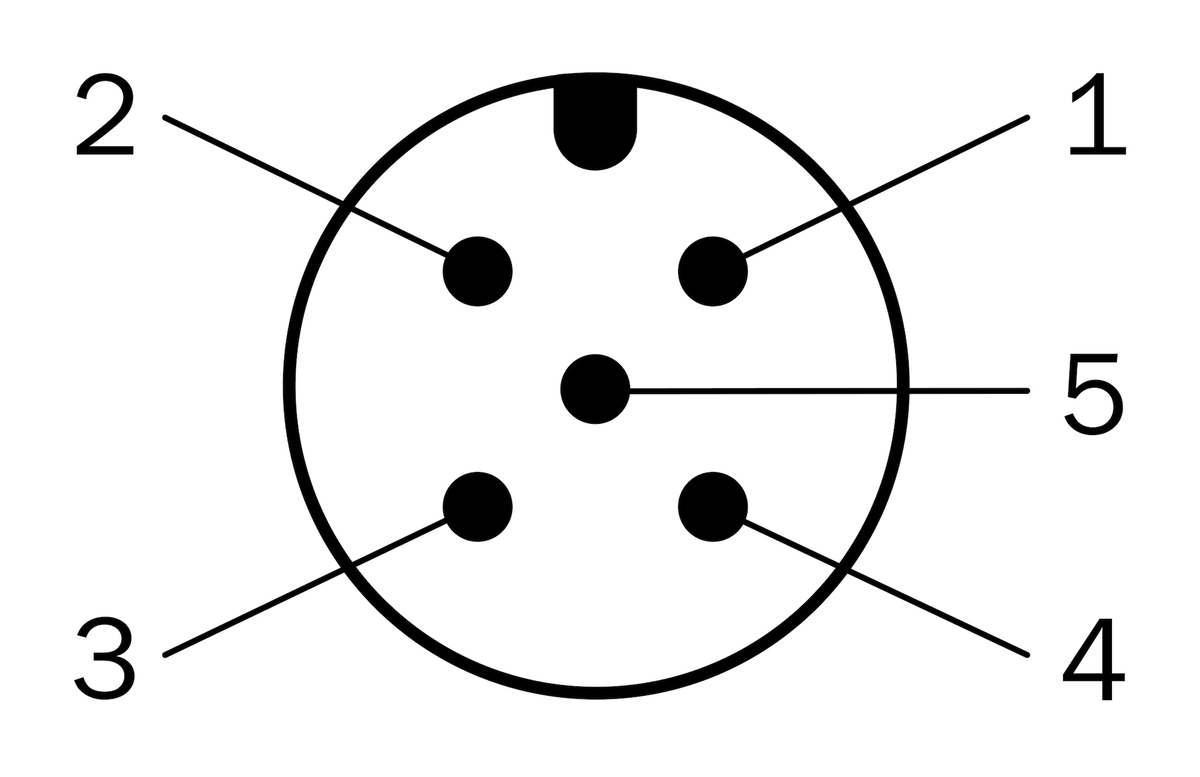

• Conexión: M12 macho de 5 polos, codificación A
• Protección: IP65 / IP67 con contraconector correctamente montado
• Temperatura de servicio: −40 a +85 °C
• Suministro: Incluye soportes de montaje; no incluye imán de posición ni fijaciones al fondo
• Uso: Producto estándar; no constituye un producto de seguridad

Descargar ficha técnica (PDF)
