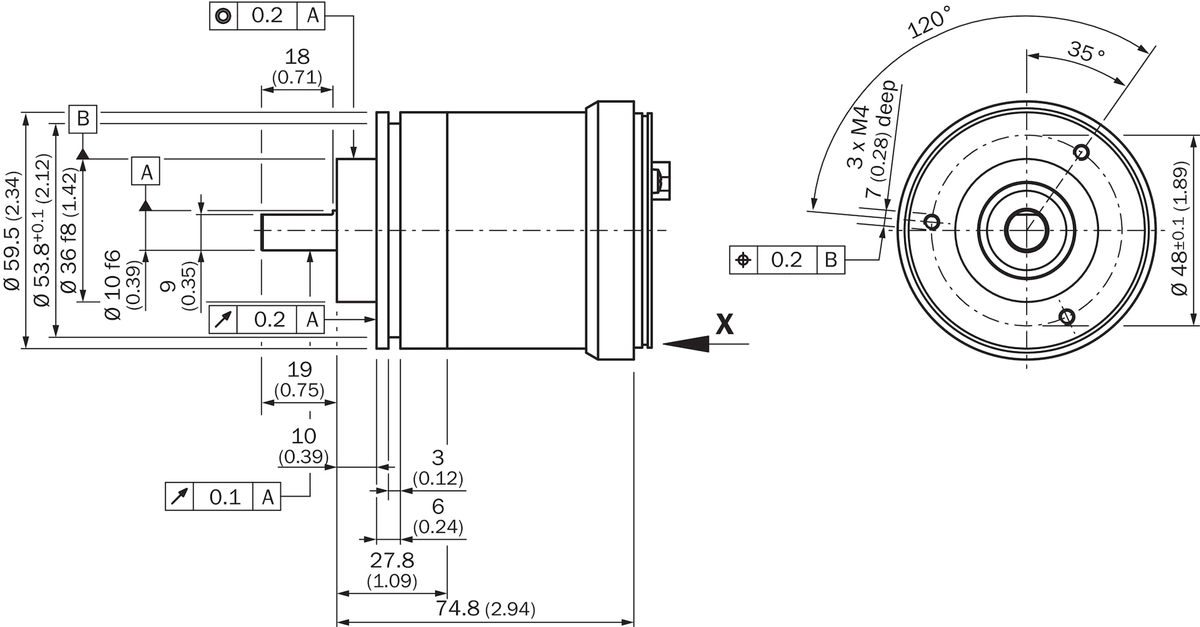

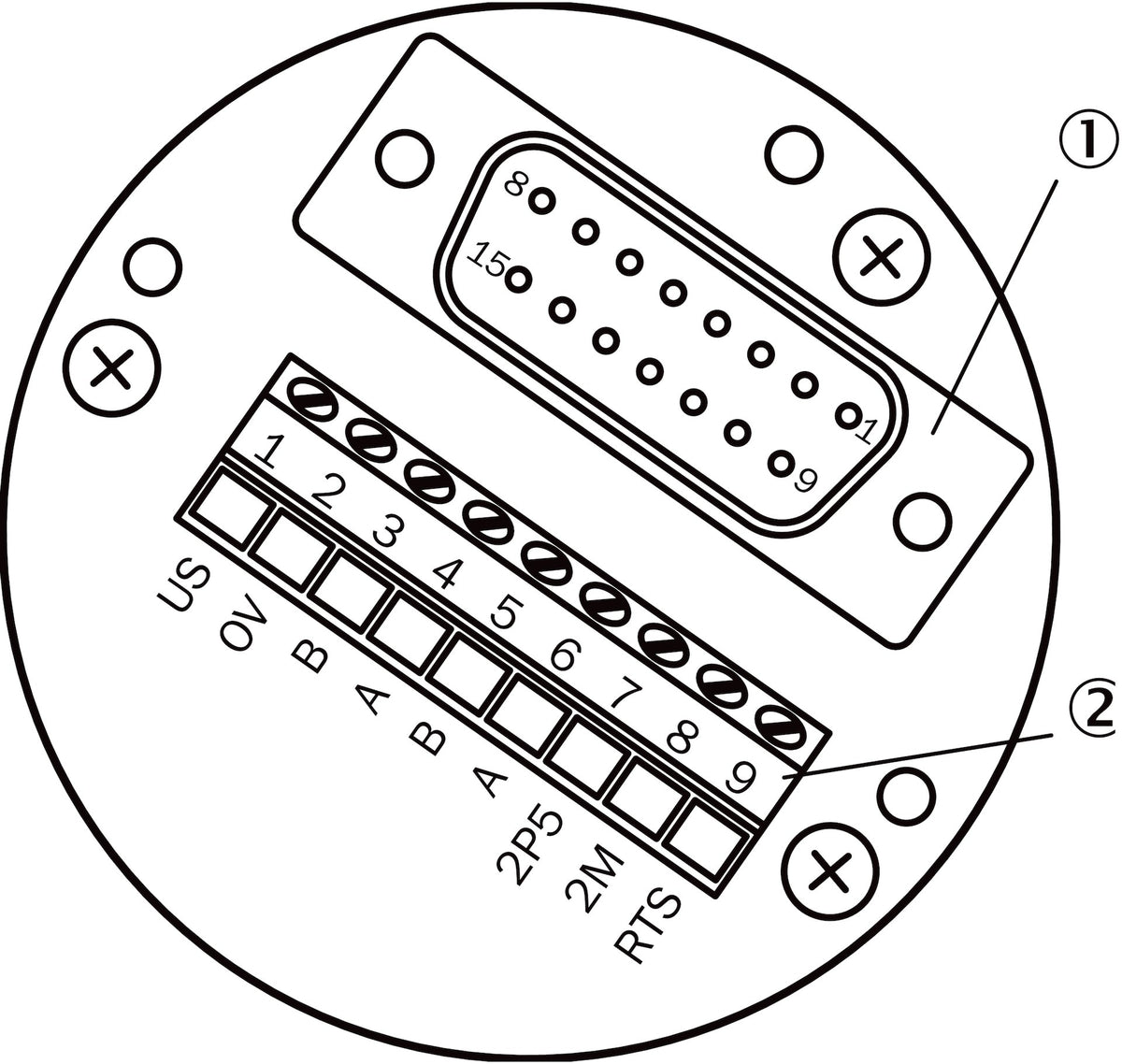

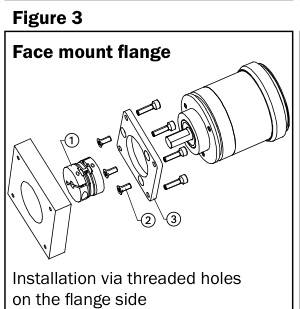

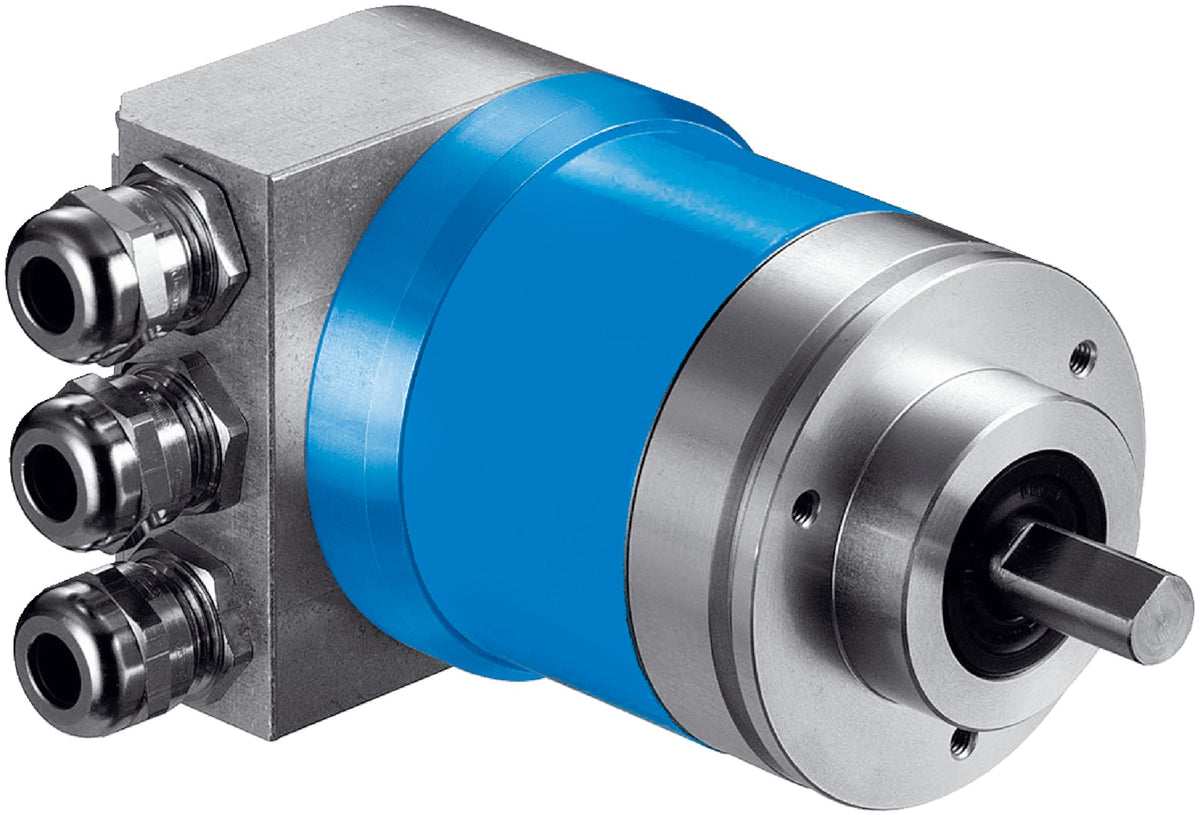

Encoder absoluto multivuelta SICK ATM60-P4H13X13 con PROFIBUS DPV0, resolución de 13 bits por vuelta y 13 bits de número de vueltas. Eje macizo de 10 mm y brida clamping. El adaptador de bus se pide por separado. Ajuste de dirección mediante DIP o protocolo y preset mediante pulsador o protocolo. Es un producto de medición estándar, no un dispositivo de seguridad. La galería incluye fotografía representativa, plano, asignación de conexiones y ejemplo oficial de montaje con brida frontal; acoplamiento, adaptador y elementos externos no incluidos. Disponibilidad local sujeta a confirmación.

• Modelo: ATM60-P4H13X13
• Número de parte: 1030013
• Resolución: 13 × 13 bits: 8192 pasos/vuelta × 8192 vueltas
• Paso de medición: 0,043°
• Límite de error: ±0,25°
• Repetibilidad típica: 0,1°
• Interfaz: PROFIBUS DP, DPV0, perfil encoder clase 2
• Dirección: 0–127, DIP o protocolo
• Velocidad de red: 9,6 kBaud–12 MBaud, automática
• Inicialización: 1250 ms
• Formación de posición: 0,25 ms
• Alimentación: 10–32 V
• Consumo: ≤2 W sin carga
• Conexión: Adaptador de bus, adquirido por separado
• Mecánica: Eje macizo Ø10 mm, longitud 19 mm; brida clamping
• Carga de eje: 300 N radial, 50 N axial
• Velocidad: ≤6000 rpm; considerar autocalentamiento de 3,3 K por 1000 rpm
• Peso: 0,59 kg referido a versión con conector
• Protección: IP67 con retén y contraconector; cambia al retirar retén
• Temperatura: −20 a +85 °C, considerando autocalentamiento
